Descrizione

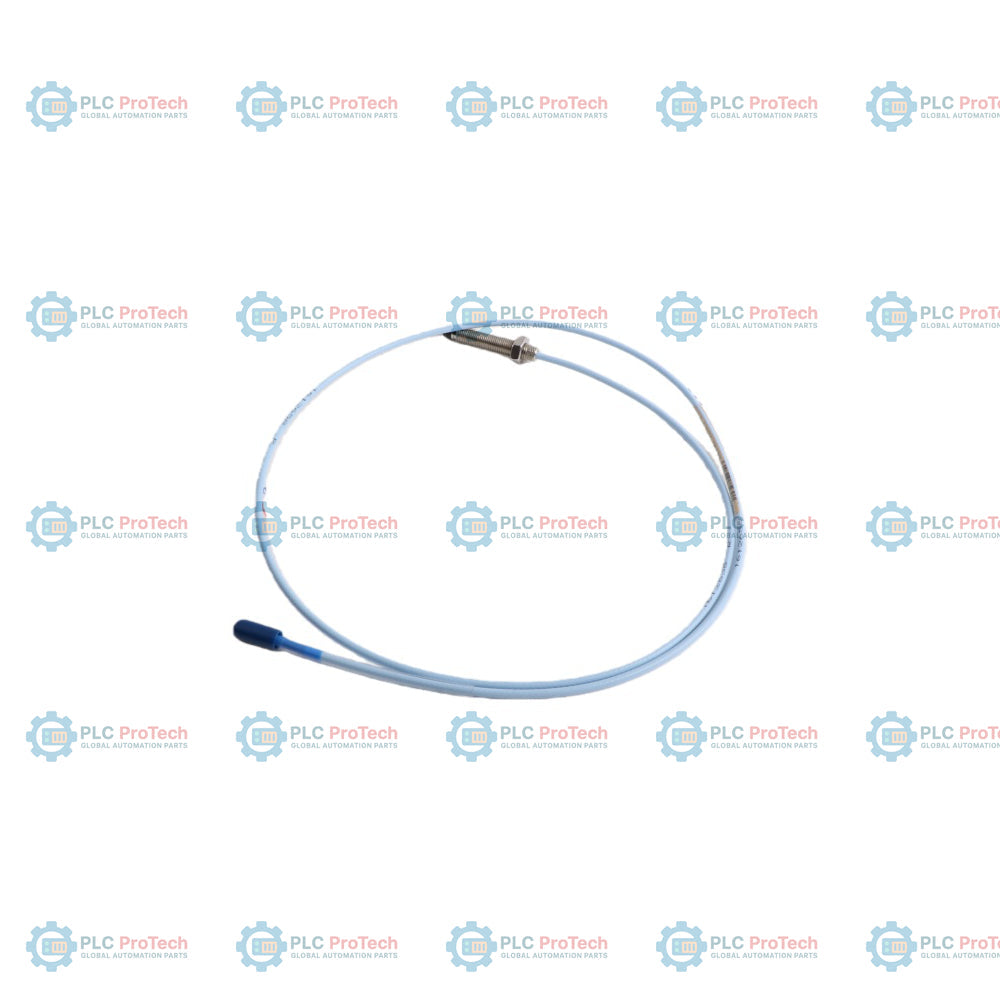

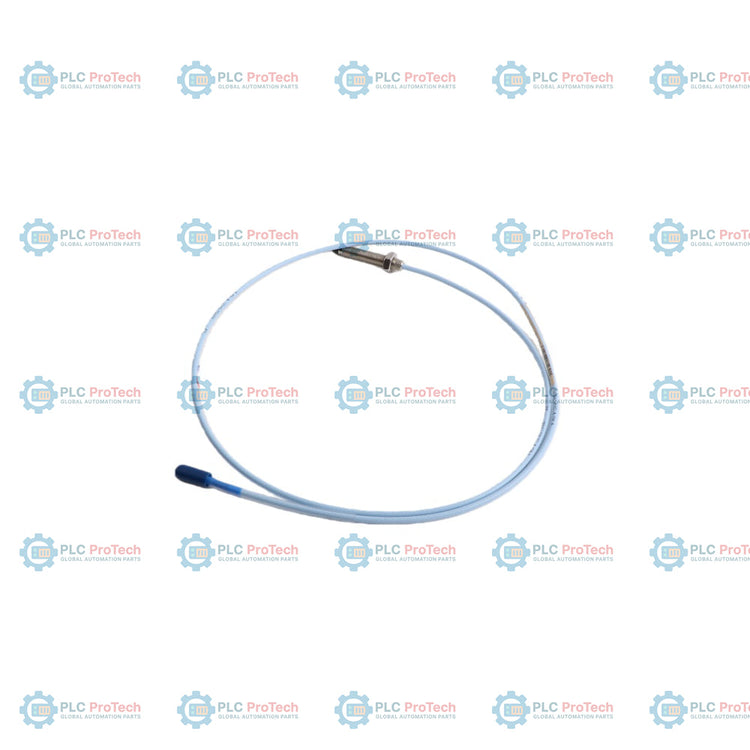

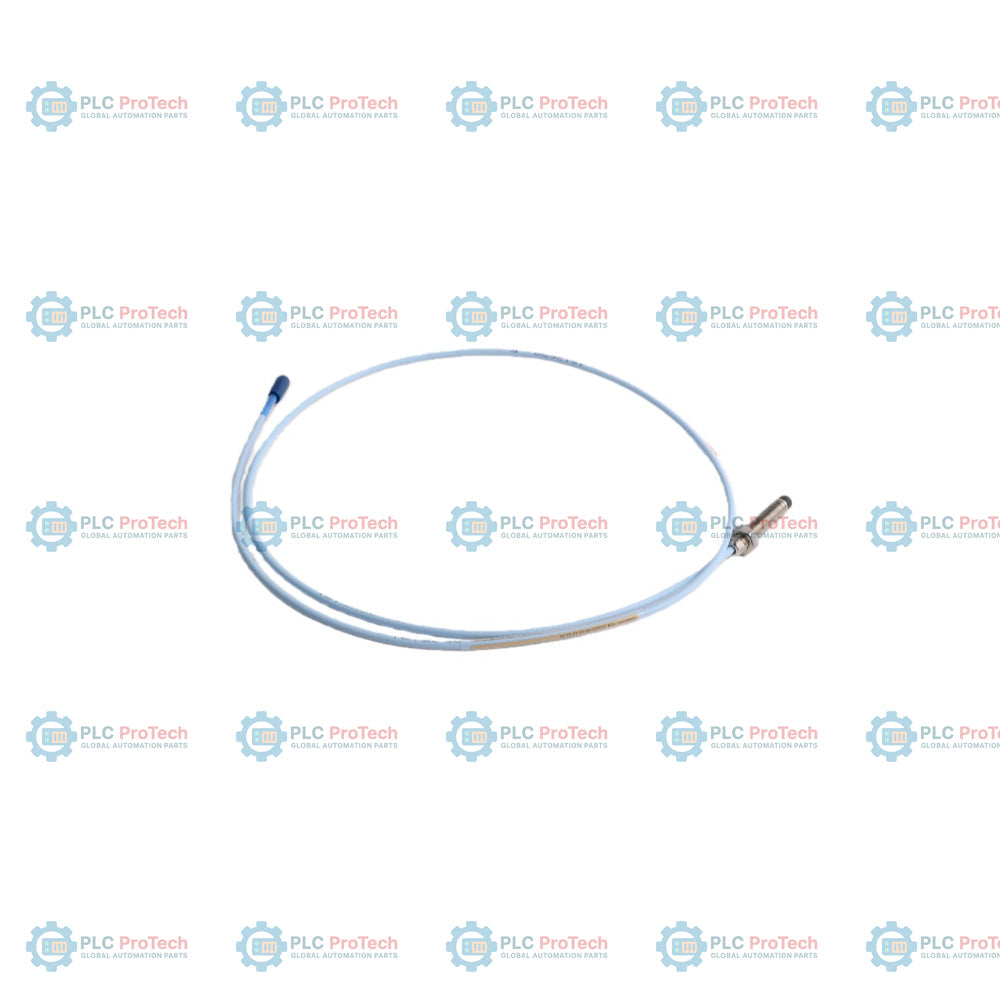

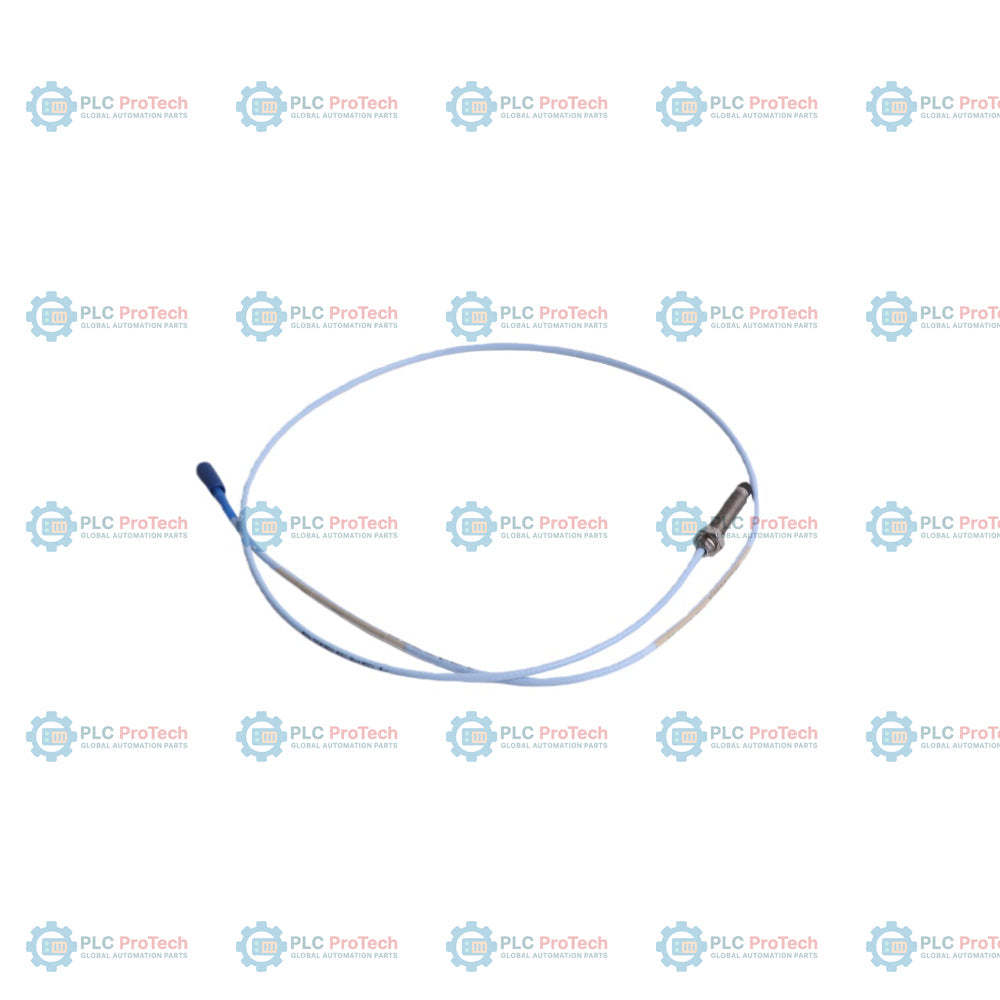

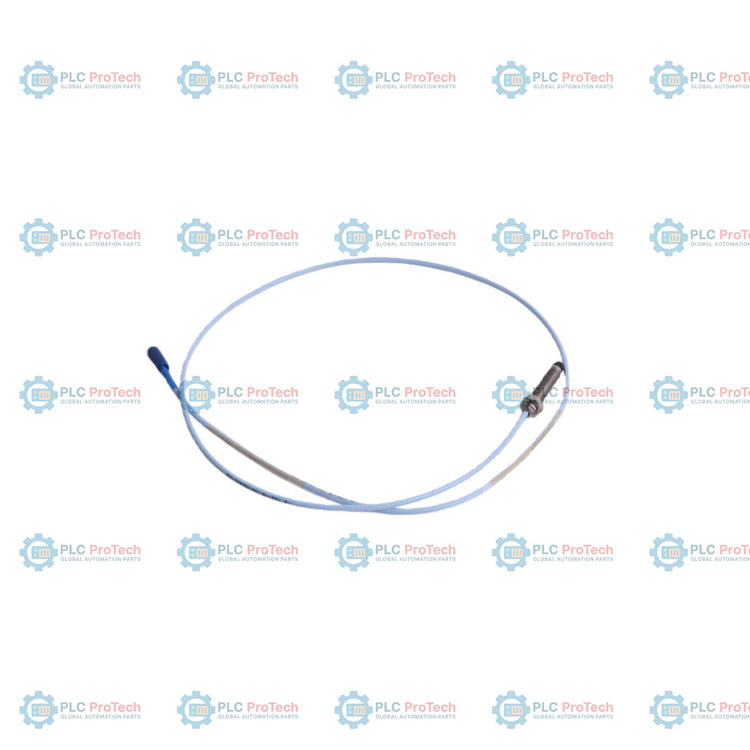

Il Bently Nevada 330101-00-12-90-02-00 è una sonda di prossimità da 8 mm filettata e non armata, appartenente alla famiglia di sistemi trasduttori di prossimità 3300 XL 8 mm ad alte prestazioni. È progettata per eseguire misurazioni senza contatto delle vibrazioni e dello spostamento dell'albero nei macchinari rotanti critici. Utilizzando il principio di funzionamento delle correnti parassite, questa sonda monitora continuamente le vibrazioni dinamiche dell'albero e la posizione statica dell'albero rispetto ai cuscinetti a film fluido, trasmettendo dati essenziali sui segnali ai sistemi di protezione dei macchinari e di strumentazione per la supervisione delle turbine (TSI).

Questa configurazione specifica presenta una lunghezza totale integrata di 9,0 metri (29,5 piedi). A differenza delle configurazioni standard delle sonde di prossimità, che si affidano a un cavo di prolunga separato, questo cavo integrato da 9 metri si collega direttamente a un sensore Proximitor da 9 metri (come la serie 330180). Questa configurazione con connessione diretta elimina il collegamento intermedio tra connettori, riducendo significativamente le variazioni di capacità del sistema, migliorando l'integrità del segnale e diminuendo i potenziali punti di guasto all'interno dei carter dei macchinari caldi o esposti all'olio. Il corpo della sonda presenta una filettatura standard 3/8-24 UNF, con una lunghezza del corpo completamente filettata di 1,2 pollici e nessuna sezione non filettata (lunghezza non filettata di 0,0 pollici), ottimizzando la stabilità di installazione e l'ingaggio meccanico della filettatura sugli alloggiamenti dei cuscinetti.

Caratteristiche

• Il diametro standard della punta di 8 mm è ottimizzato per il monitoraggio senza contatto dello spostamento e delle vibrazioni mediante correnti parassite.
• Il corpo completamente filettato da 1,2 pollici, con una lunghezza non filettata di 0,0 pollici, massimizza l'area di contatto all'interno del foro di montaggio.
• Il cavo integrato da 9,0 metri con connessione diretta elimina i cavi di prolunga intermedi, garantendo installazioni più ordinate e affidabili.
• Il robusto materiale della punta in polifenilene solfuro (PPS), stampato con un spesso rivestimento protettivo, resiste agli ambienti difficili dei macchinari.
• Il corpo filettato della sonda in acciaio inossidabile AISI 303 offre un'eccellente resistenza alla corrosione e all'usura meccanica.
• Il connettore coassiale miniaturizzato ClickLoc offre una connessione sicura con bloccaggio a scatto direttamente al Proximitor.

Applicazioni

La serie 3300 XL è ampiamente utilizzata nelle applicazioni di monitoraggio dei macchinari dell'industria pesante. Gli scenari tipici per questa configurazione specifica includono:

• Monitoraggio delle vibrazioni dell'albero e dello spostamento assiale delle turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore e della spinta assiale del compressore centrifugo.
• Misurazione delle vibrazioni radiali e rilevamento della velocità della pompa di alimentazione della caldaia.
• Monitoraggio dello spostamento dell'alloggiamento dei cuscinetti del generatore.
• Protezione di apparecchiature rotanti critiche in cui i vincoli di spazio impediscono l'uso di ingombranti protezioni per connettori.

Informazioni sull'ordine

This configuration represents a specific combination of the 3300 XL 8 mm Proximity Probe family. The table below details the options configured for this part number:

Non richiesto / ambienti industriali standard

Linee guida per l'installazione

Per garantire prestazioni ottimali del sistema e affidabilità a lungo termine della sonda di prossimità 3300 XL da 8 mm, osservare le seguenti raccomandazioni tecniche:

• Regolazione della distanza: Montare la sonda con la distanza appropriata (in genere 1,27 mm o 50 mil) corrispondente alla calibrazione dell'intervallo lineare dello specifico sensore Proximitor 3300 XL.
• Coppia di serraggio della filettatura: Non superare la coppia massima nominale per le sonde standard 3/8-24 UNF montate anteriormente, pari a 33,9 N-m (300 in-lbf). La coppia di serraggio consigliata è di 11,2 N-m (100 in-lbf) in condizioni normali di installazione.
• Impegno della filettatura: Mantenere l'impegno della filettatura entro i limiti standard (massimo 0,563 pollici per i corpi 3/8-24 UNF) per evitare inceppamenti o sollecitazioni meccaniche sul corpo della sonda.
• Instradamento dei cavi: Instradare con cura il cavo triaxiale in FEP. Rispettare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollice). Tenere il cavo lontano da superfici calde dei macchinari o da bordi affilati per evitare danni all'isolamento.
• Messa a terra e schermatura: Collegare correttamente le schermature coassiali della sonda. L'integrità della schermatura deve essere mantenuta dal connettore Click della sonda fino al modulo I/O del rack di monitoraggio dei macchinari.
