Descrizione

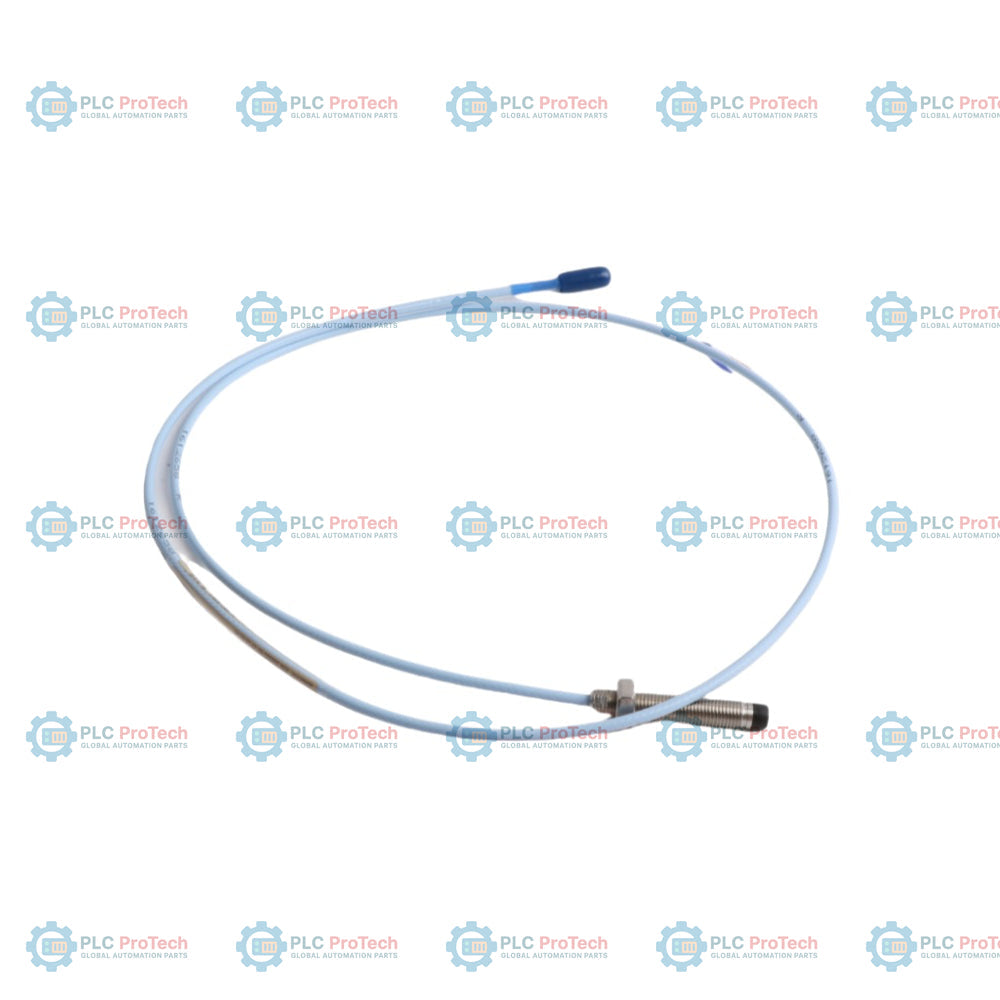

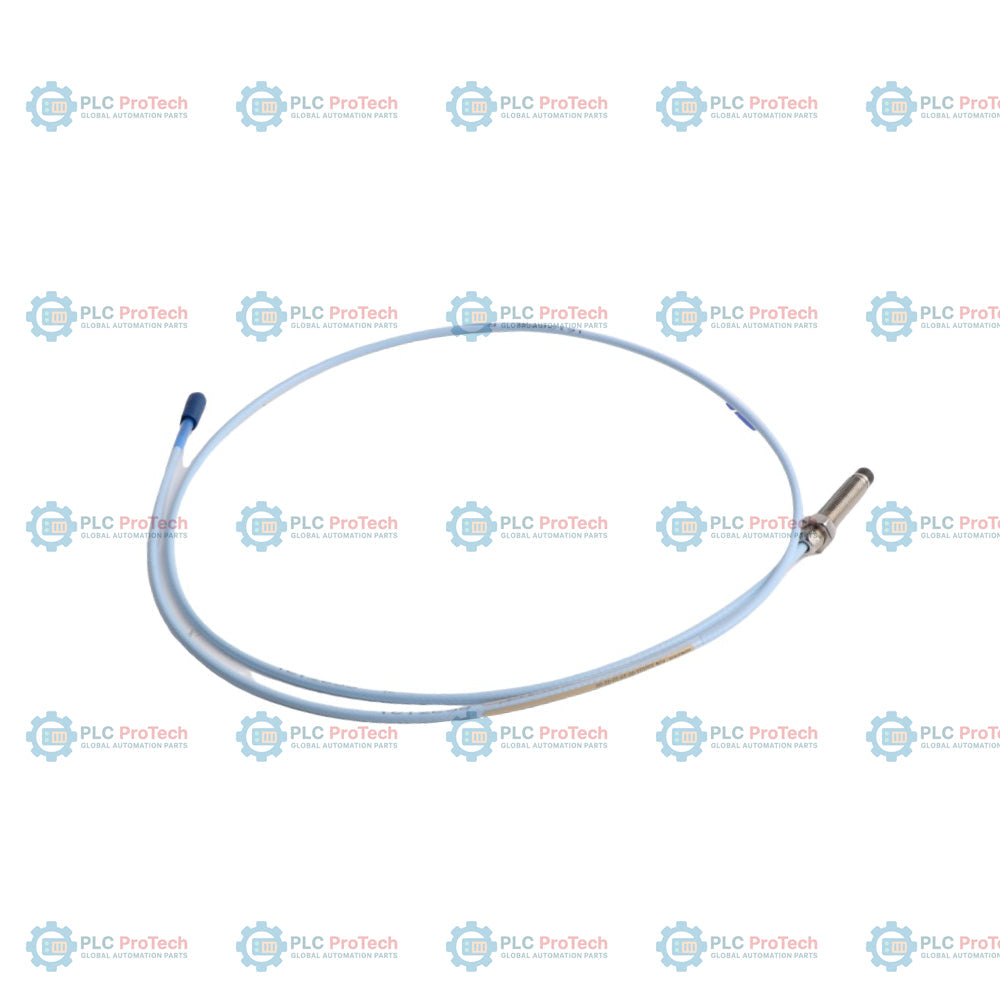

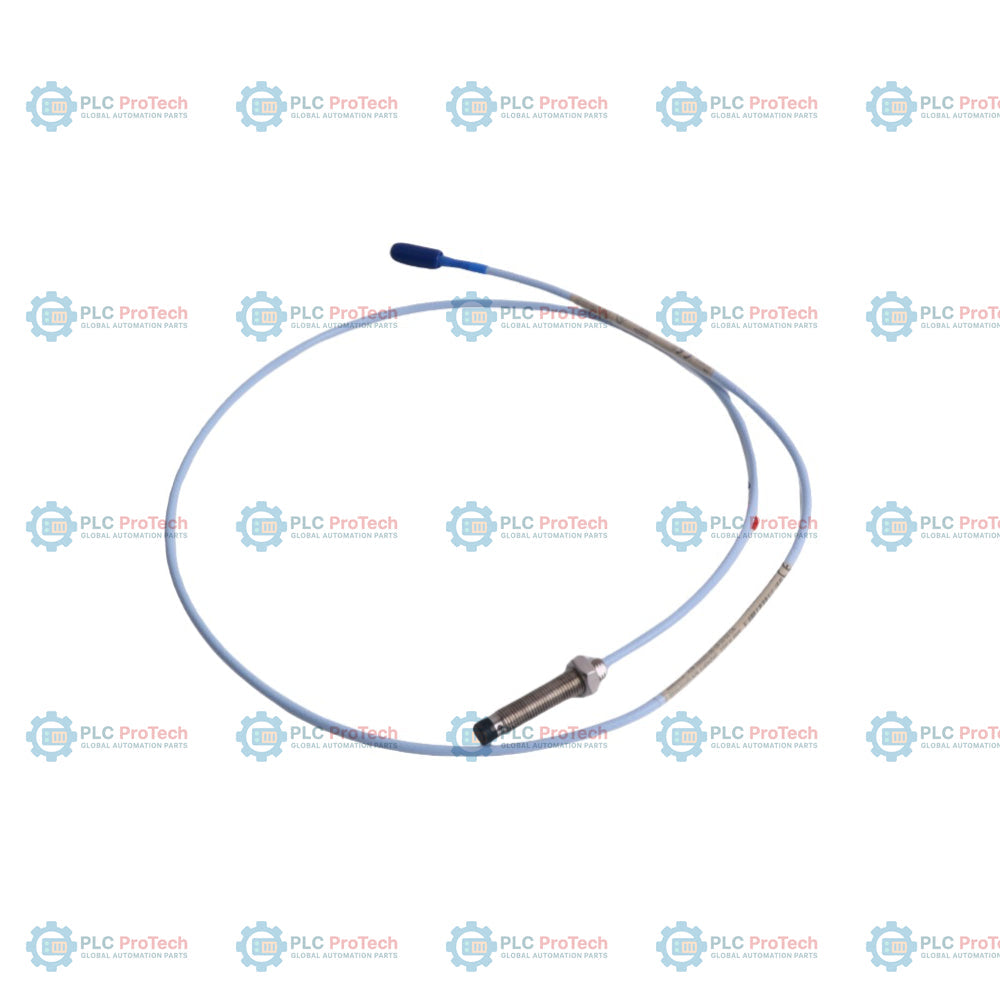

Progettata per la protezione precisa e senza contatto dei macchinari, la Bently Nevada 330101-00-15-20-12-05 è una sonda di prossimità da 8 mm progettata per misurare le vibrazioni dinamiche e la posizione statica dell'albero nelle apparecchiature rotanti critiche. Questa configurazione specifica è dotata di una filettatura 3/8-24 UNF, una lunghezza non filettata di 0,0 pollici e una lunghezza complessiva del corpo di 1,5 pollici. Progettata per operare in ambienti industriali gravosi, questa variante presenta una lunghezza complessiva del cavo di 2,0 metri ed è dotata dell'opzione per cavo FluidLoc brevettata (opzione 12), che impedisce all'olio, ai gas di processo e ad altri liquidi di fuoriuscire dall'alloggiamento della macchina attraverso l'interno del cavo coassiale. Con certificazioni CSA, ATEX e IECEx integrate (opzione 05), questa sonda di prossimità è pienamente certificata per l'uso in aree pericolose. Funziona come parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, interfacciandosi direttamente con un sensore Proximitor 3300 XL e con cavi di prolunga compatibili.

Caratteristiche

• Prevenzione delle perdite con FluidLoc: incorpora una guarnizione per cavo FluidLoc brevettata che impedisce all'olio e ai fluidi di processo di migrare attraverso la struttura interna del cavo.
• Accoppiamento meccanico sicuro: realizzata con un design CableLoc brevettato che offre una resistenza alla trazione fino a 330 N (75 lbf), fissando il cavo alla punta della sonda.
• Design filettato di precisione: presenta un corpo filettato standard 3/8-24 UNF senza armatura, che consente un'installazione diretta e sicura su alloggiamenti dei cuscinetti o carcasse delle macchine.
• Conformità per aree pericolose: certificata secondo gli standard CSA, ATEX e IECEx per aree pericolose, per un funzionamento affidabile nelle zone classificate.
• Connessione resistente alla corrosione: dotata di un connettore coassiale miniaturizzato ClickLoc con contatti dorati che emette un "clic" quando viene serrato a mano, garantendo una connessione resistente alle vibrazioni e senza utensili.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di turbine a vapore e a gas
• Misurazione dello spostamento assiale e radiale del rotore di compressori e pompe
• Catene di monitoraggio protettivo per macchinari rotanti critici
• Alloggiamento e carcassa del supporto del cuscinetto permanente per macchinari industriali

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

Installare la sonda con la distanza appropriata, in base alla calibrazione del sistema 3300 XL (in genere -10 Vdc corrispondenti a una distanza di 1,27 mm o 50 mil con un bersaglio in AISI 4140). Instradare il cavo coassiale con adeguate pratiche di schermatura e messa a terra per prevenire le interferenze elettromagnetiche. Le pratiche standard per il monitoraggio dei macchinari rotanti suggeriscono l'uso di una canalina robusta e la protezione dei connettori ClickLoc dall’esposizione ambientale. Evitare di superare i limiti massimi di coppia meccanica sulle filettature 3/8-24 UNF.

Conformità e certificazioni

Questa opzione del sensore (05) è certificata in conformità ai requisiti delle norme per aree pericolose, tra cui:

• CSA: Classe I, Zona 0, Classe II, Gruppi E, F, G, Classe III (a sicurezza intrinseca secondo il disegno 141092)
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C...T280C Dc (Zona 0/20 a sicurezza intrinseca)
• Direttive della Comunità Europea: Direttiva EMC 2014/30/UE, Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1)
