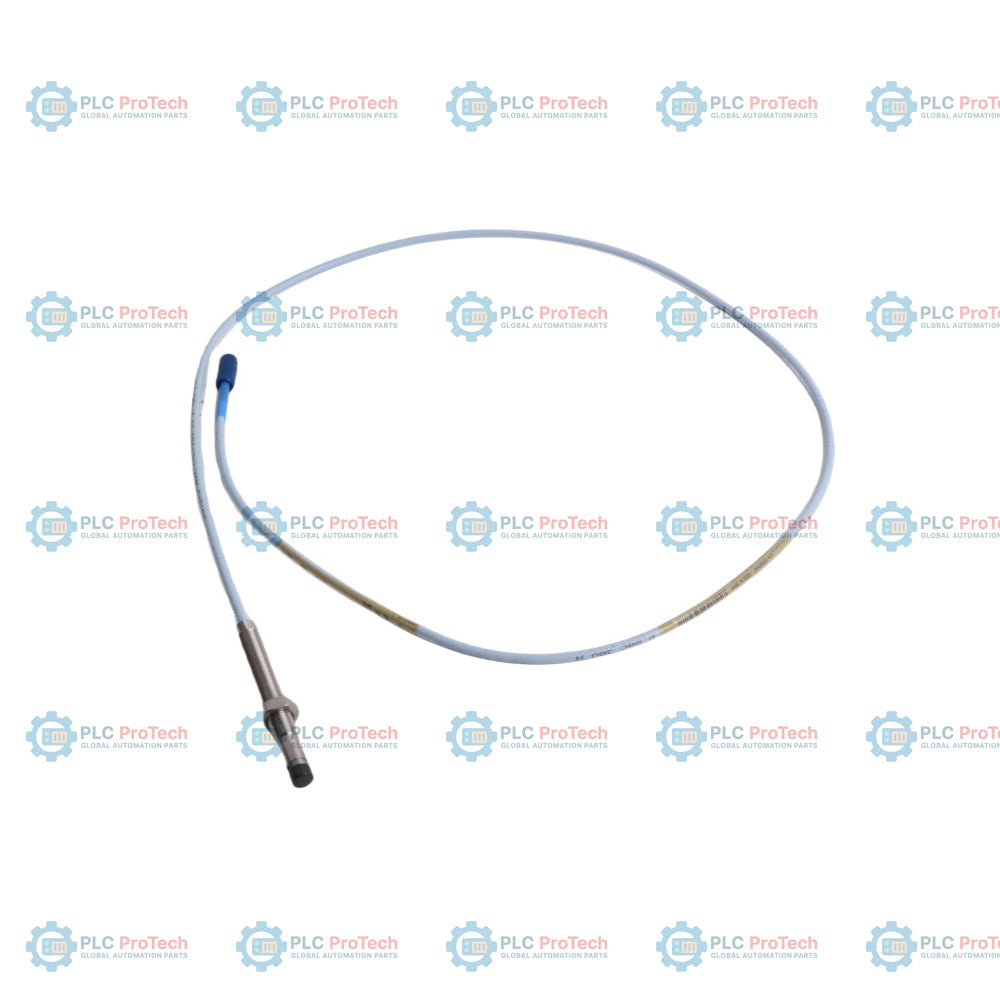

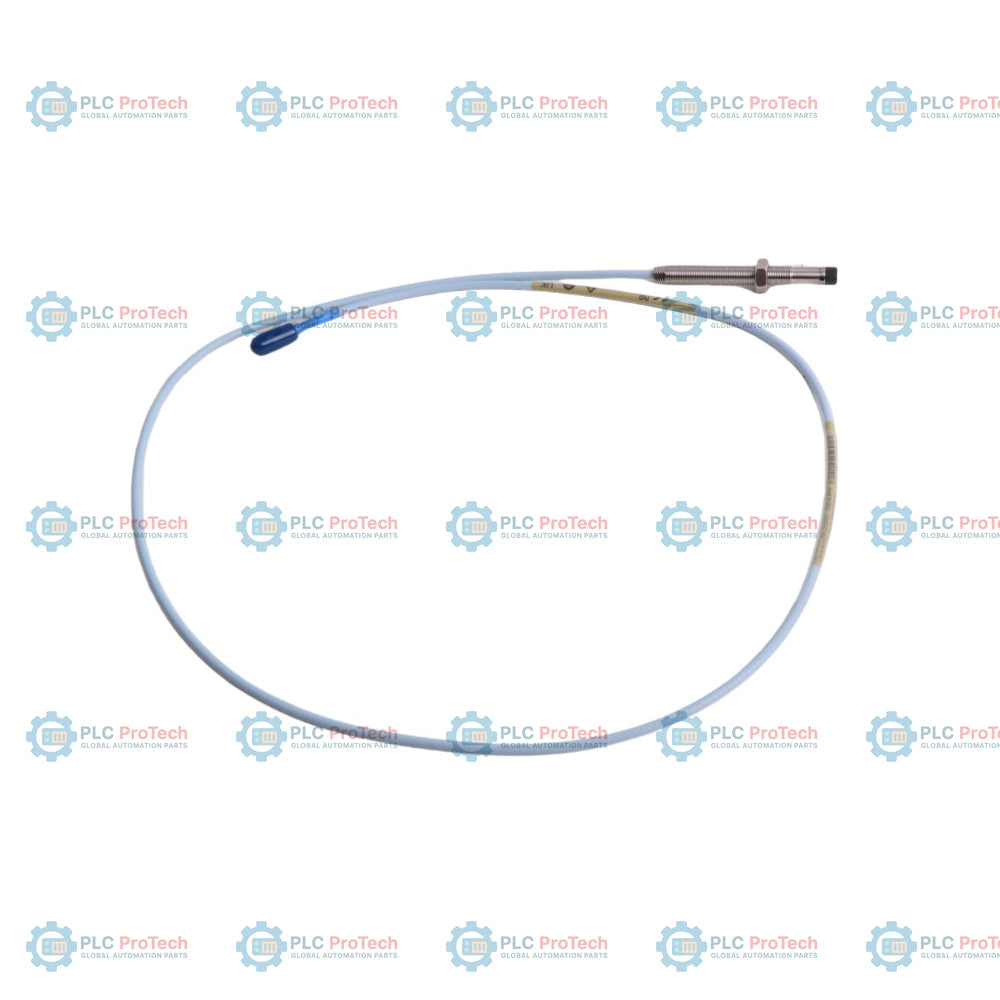

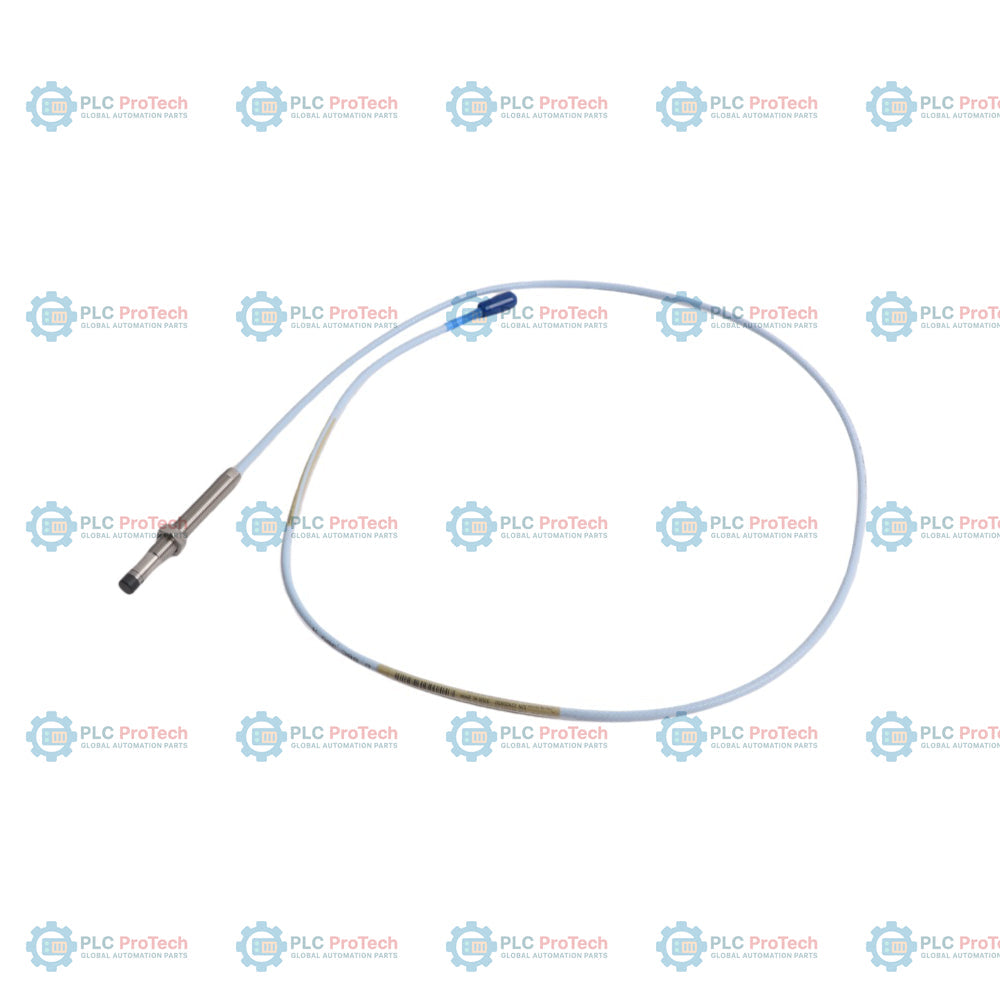

Bently Nevada 330101-04-16-10-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 04 (lunghezza non filettata di 0,4 pollici) e l'opzione 16 (lunghezza complessiva del corpo di 1,6 pollici) specificano questa configurazione della sonda di prossimità 3300 XL 8 mm — 330101-04-16-10-02-05.

A differenza delle varianti configurate con armatura in acciaio inossidabile (come la serie 330102) o con cavo FluidLoc con blocco dell'acqua (opzione 11 o 12), questo modello utilizza un cavo coassiale standard senza armatura (opzione 02) e una lunghezza totale di 1,0 metro (opzione 10). Utilizza filettature standard 3/8-24 UNF e presenta una parte non filettata di 0,4 pollici, rendendolo adatto agli alloggiamenti dei cuscinetti che richiedono profondità di inserimento specifiche. Questa configurazione include le approvazioni dell'opzione 05, che attestano la conformità alle certificazioni di sicurezza CSA, ATEX e IECEx per le aree pericolose.

Caratteristiche

• L'opzione 04 specifica una parte non filettata del corpo della sonda di 0,4 pollici.
• L'opzione 16 specifica una lunghezza complessiva del corpo di 1,6 pollici con filettature 3/8-24 UNF-2A.
• L'opzione 10 definisce una lunghezza totale della sonda di 1,0 metro (3,3 piedi) per l'accoppiamento diretto con i cavi di prolunga.
• L'opzione 02 fornisce un connettore coassiale maschio ClickLoc miniaturizzato con cavo standard (non FluidLoc).
• L'opzione 05 fornisce le approvazioni degli enti CSA, ATEX e IECEx per gli ambienti delle aree pericolose.
• La struttura senza armatura semplifica l'instradamento del cavo attraverso condotti stretti e condotti con piccoli raggi di curvatura.
• Diametro della punta di 8 mm ottimizzato per misure senza contatto dello spostamento mediante correnti parassite.

Applicazioni

Questa sonda di prossimità viene utilizzata per misurare senza contatto le vibrazioni e la posizione dell'albero. Le applicazioni tipiche includono il monitoraggio delle vibrazioni dell'albero e della posizione assiale nelle turbine a vapore e a gas, lo spostamento del rotore di compressori e pompe e la protezione dei macchinari rotanti negli impianti industriali.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione della sonda di prossimità è fondamentale per misurare con precisione le vibrazioni della macchina e la posizione assiale. Le linee guida standard includono:

• Impostare la distanza corretta della sonda (in genere -9 Vdc o 1.27 mm / 50 mils) rispetto all'albero target in base alla calibrazione del sistema.
• Assicurarsi che l'ingaggio della filettatura esterna rispetti i limiti standard della Classe 2A e non superi 0.563 in per evitare inceppamenti.
• Instradare il cavo coassiale standard utilizzando canaline industriali adeguate per proteggerlo dai danni ambientali abrasivi, evitando curve strette inferiori al raggio minimo di curvatura specificato del cavo.
• Applicare la coppia di serraggio manuale consigliata o le regole di serraggio a mano durante il collegamento dei connettori ClickLoc; non serrare eccessivamente e utilizzare le protezioni standard per connettori ove richiesto.
• Seguire sempre i disegni di installazione Bently Nevada, ad esempio 141092 per le installazioni a sicurezza intrinseca (ia) e 140979 per i progetti non incendiari (nA/ec).

Conformità e certificazioni

• Classificazioni delle aree pericolose: certificazioni CSA, ATEX, IECEx a sicurezza intrinseca e antiscintilla/non incendiaria (nell'ambito delle approvazioni dell'Opzione 05)
• Parametri a sicurezza intrinseca (ia): Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH
• Classificazioni della temperatura a sicurezza intrinseca: T1 (da -55 degC a +232 degC), T2 (da -55 degC a +177 degC), T3 (da -55 degC a +120 degC), T4 (da -55 degC a +80 degC), T5 (da -55 degC a +40 degC)
