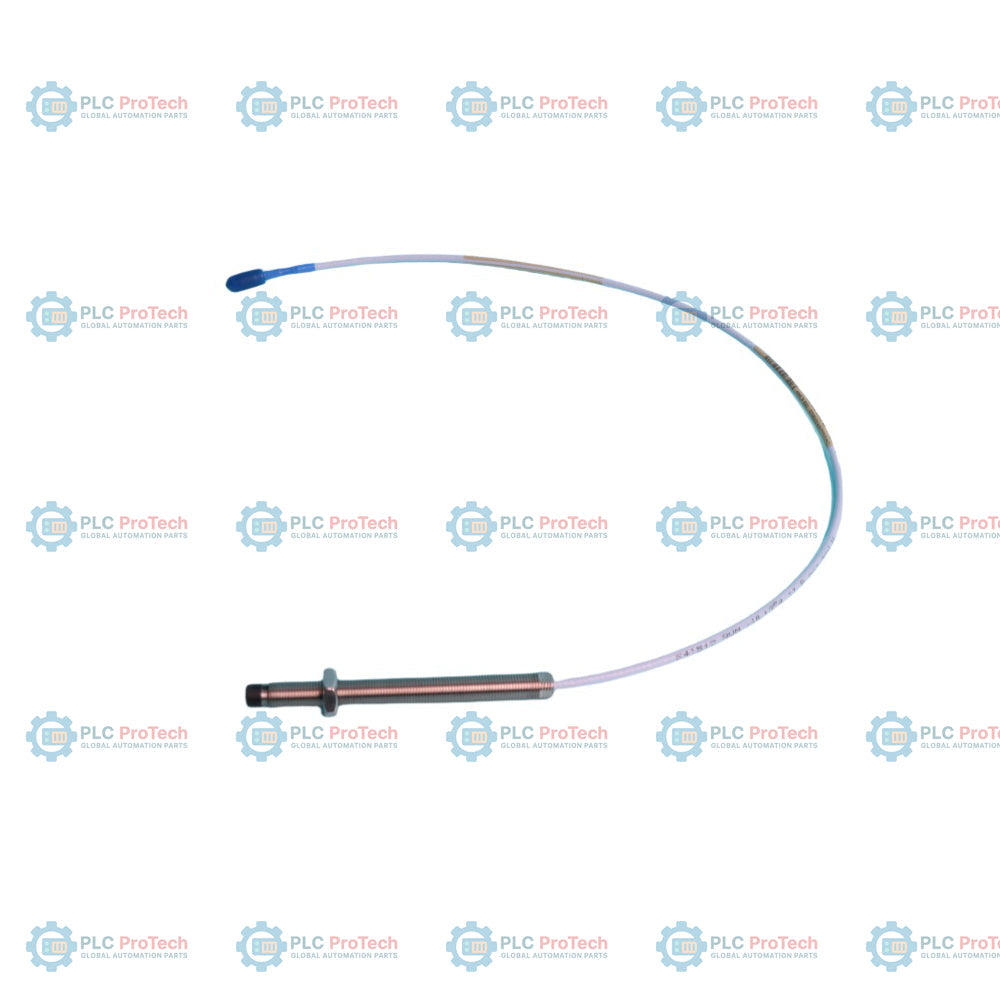

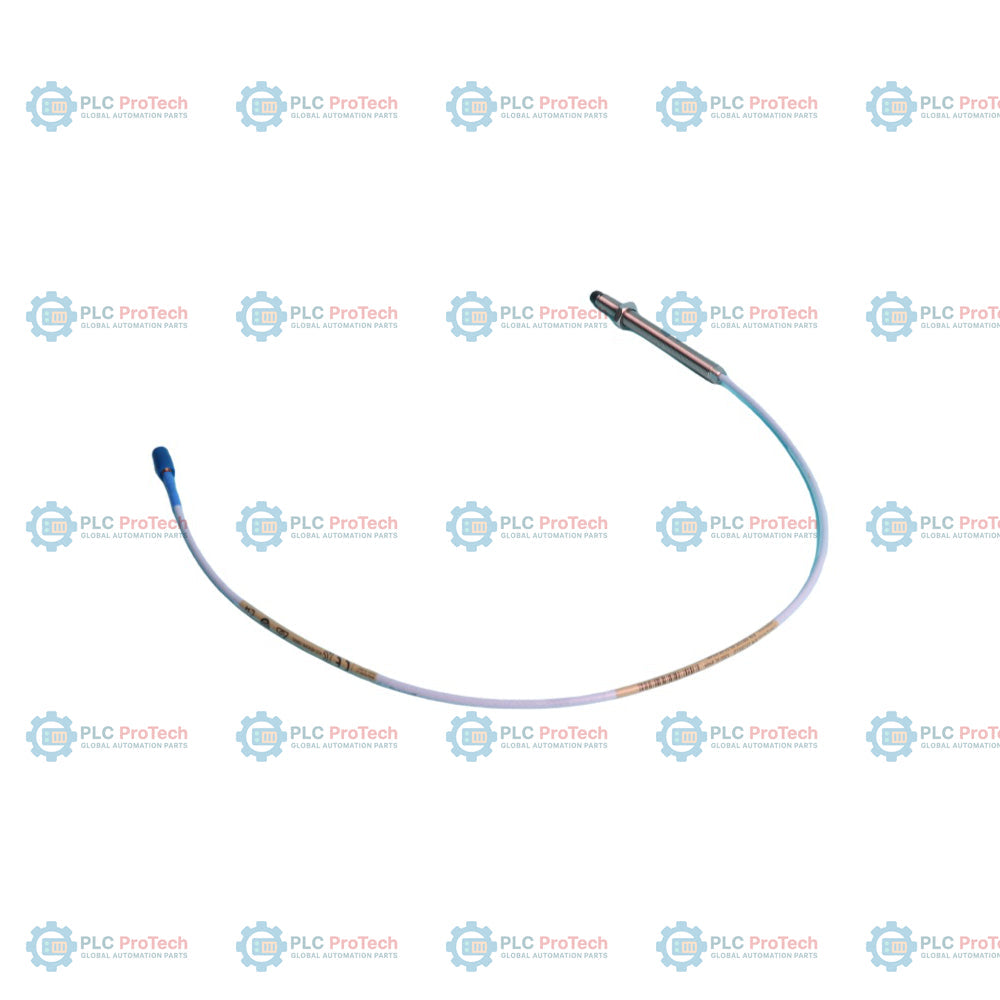

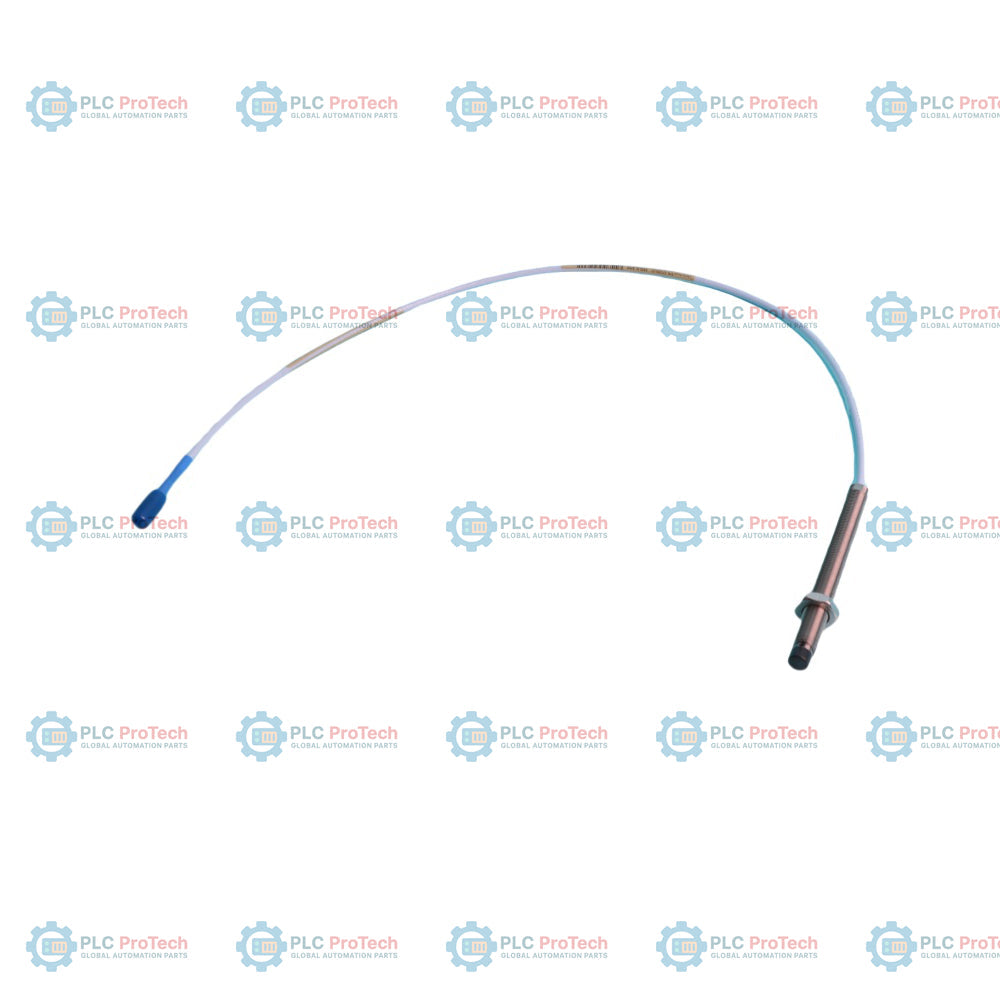

Bently Nevada 330103-00-16-50-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il 330103-00-16-50-02-00 è una configurazione di sonda di prossimità da 8 mm della famiglia di sistemi di trasduttori Bently Nevada 3300 XL. Questa unità presenta una filettatura M10 x 1, una lunghezza non filettata di 0 mm (opzione 00) e una lunghezza del corpo di 160 mm (opzione 16). La sonda viene fornita con una lunghezza totale del sistema di 5,0 metri (opzione 50) e un connettore coassiale ClickLoc miniaturizzato con cavo standard (opzione 02). È progettata per applicazioni in cui non sono richieste approvazioni da parte di enti per aree pericolose (opzione 00). Questa sonda di prossimità a correnti parassite viene utilizzata insieme a un sensore Proximitor 3300 XL compatibile e a un cavo di prolunga per fornire una catena di misura completa per il monitoraggio delle vibrazioni dell’albero e della posizione assiale su macchinari rotanti critici. Il sistema è progettato per misure senza contatto in ambienti industriali difficili e offre un’elevata precisione nel rilevamento dello spostamento di turbine, compressori e motori di grandi dimensioni.

Caratteristiche

• Configurazione del modello: sonda di prossimità 3300 XL da 8 mm con filettatura M10 x 1
• Struttura della sonda: design non armato per applicazioni industriali standard
• Specifiche di lunghezza: lunghezza non filettata di 0 mm e lunghezza del corpo di 160 mm
• Lunghezza del sistema: lunghezza totale del sistema di 5,0 metri
• Tipo di connettore: connettore coassiale ClickLoc miniaturizzato
• Tipo di cavo: cavo coassiale standard
• Approvazione da parte di enti: non richiesta (opzione 00)

Applicazioni

• Misurazione delle vibrazioni radiali e della posizione assiale su macchinari rotanti
• Generazione di energia (monitoraggio di turbine a vapore, a gas e idrauliche)
• Settore petrolifero e del gas (compressori, pompe e soffianti)
• Motori industriali e riduttori che richiedono un monitoraggio dello spostamento altamente affidabile

Informazioni per l’ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	330103-00-16-50-02-00	Sonda di prossimità 3300 XL da 8 mm, M10 x 1
A - Lunghezza non filettata	00	0 mm
B - Lunghezza del corpo	16	160 mm
C - Lunghezza totale	50	5,0 metri
D - Connettore/Cavo	02	ClickLoc miniaturizzato, cavo standard
E - Approvazione da parte di enti	00	Non richiesta

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	330103-00-16-50-02-00
Diametro della sonda	8 mm
Dimensione della filettatura	M10 x 1
Lunghezza del corpo	160 mm
Lunghezza non filettata	0 mm
Lunghezza totale del sistema	5,0 m
Tipo di connettore	ClickLoc coassiale miniaturizzato
Tipo di cavo	Standard
Approvazioni da parte di enti	Nessuna (non richiesta)
Montaggio	Richiede una staffa filettata M10 compatibile

Linee guida per l’installazione

• Assicurarsi che la distanza della sonda sia regolata correttamente secondo il manuale del sistema di monitoraggio 3300 XL per il macchinario interessato.
• La filettatura M10 x 1 richiede una staffa di montaggio compatibile; assicurarsi che la sonda sia serrata saldamente per evitare che si allenti a causa delle vibrazioni.
• Evitare curve strette nel cavo coassiale per mantenere l’integrità del segnale; rispettare le specifiche relative al raggio minimo di curvatura.
• Mantenere il gruppo del connettore pulito e asciutto durante l’installazione; utilizzare una protezione per il connettore se l’ambiente presenta il rischio di infiltrazioni di fluidi.
• Verificare che la lunghezza totale del sistema (sonda + cavo di prolunga) corrisponda ai requisiti di calibrazione del sensore Proximitor.
