Descrizione

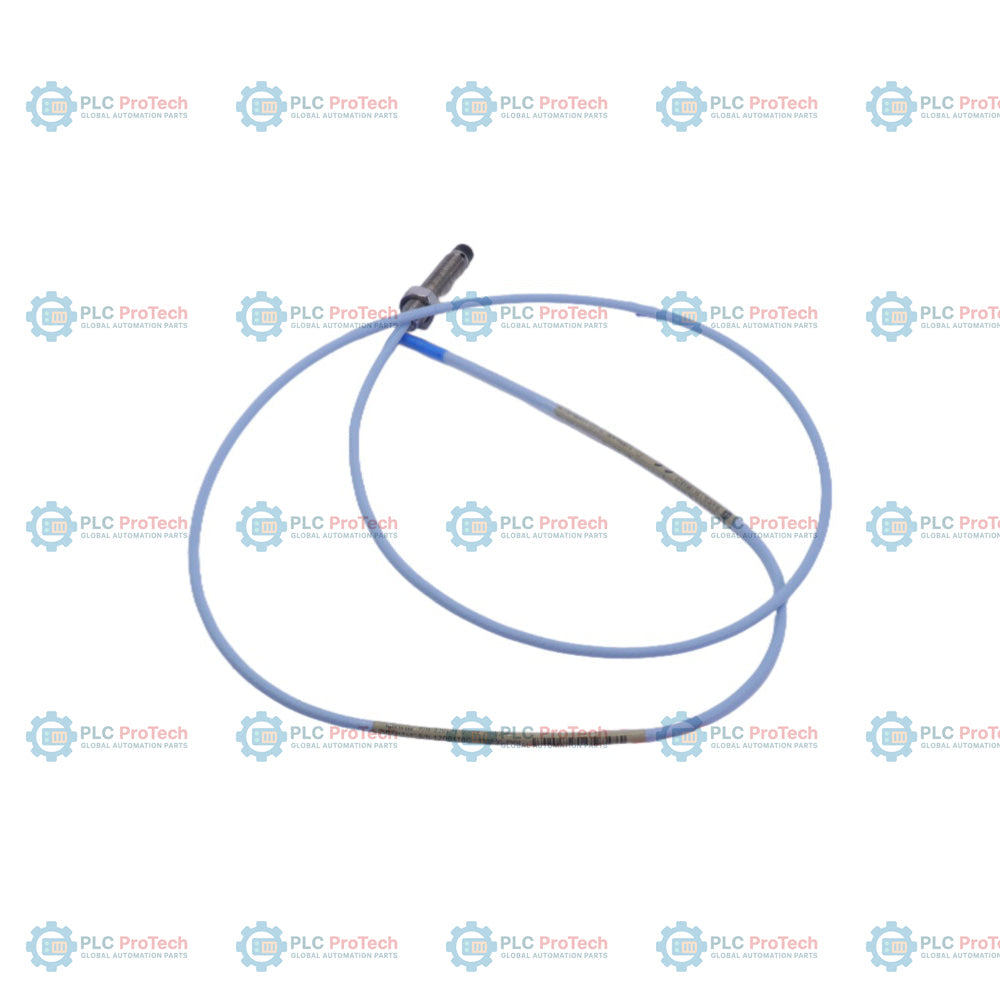

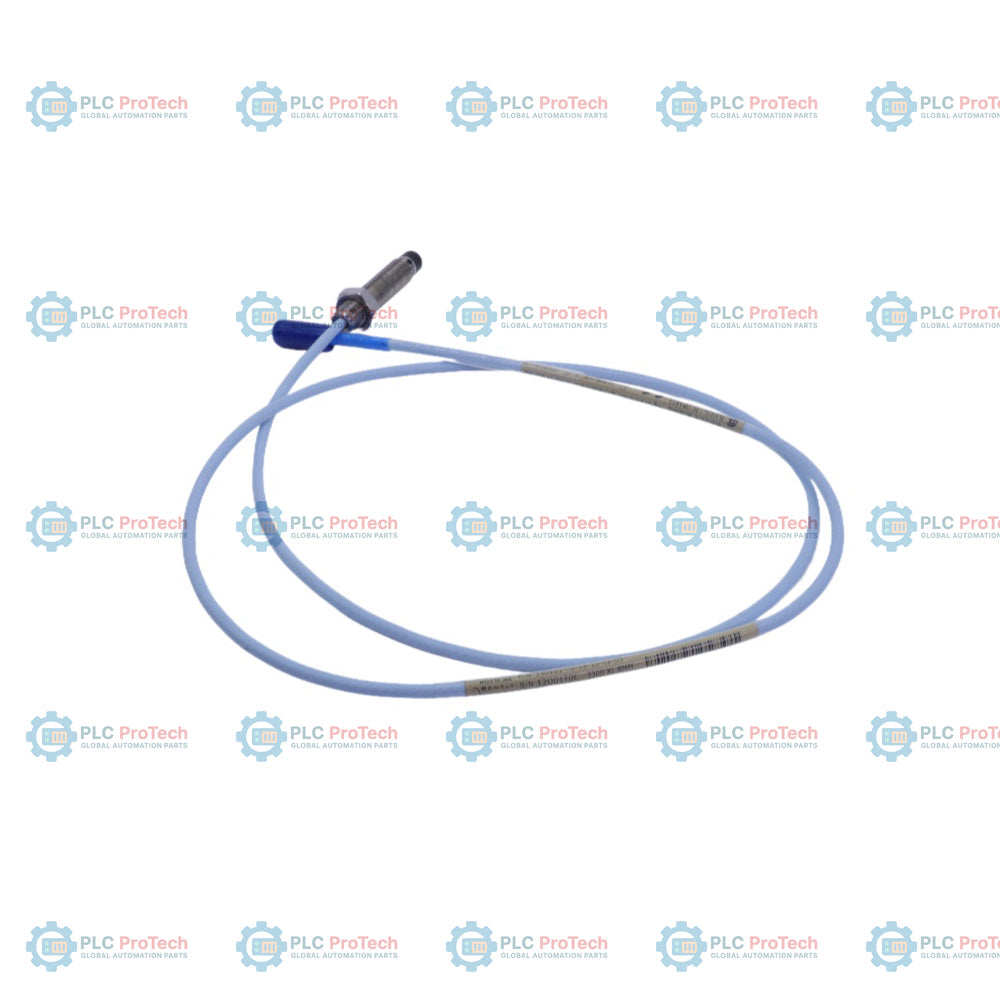

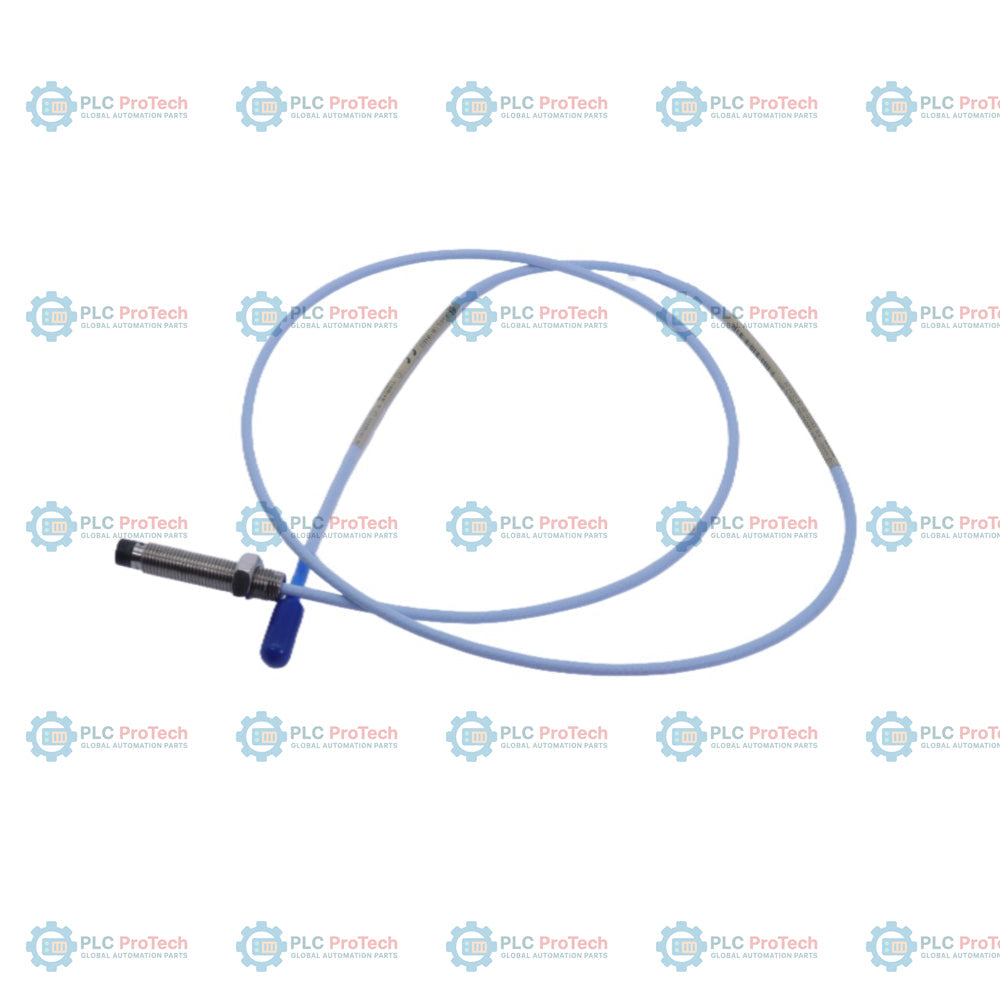

La Bently Nevada 330101-00-18-10-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni, progettata come sensore fondamentale per il sistema di trasduttori di prossimità 3300 XL 8 mm. Questa specifica configurazione non armata presenta una filettatura standard 3/8-24 UNF con corpo completamente filettato (lunghezza non filettata di 0,0 pollici) e una lunghezza complessiva della carcassa di 1,8 pollici. Progettata senza armatura fisica esterna, questa variante offre la massima flessibilità per l’instradamento del cavo coassiale con isolamento in FEP attraverso i condotti interni della macchina. Presenta una lunghezza totale del cavo di 1,0 metro (3,3 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc placcato in oro (senza protezione del connettore), ottimizzato per la misurazione senza contatto delle vibrazioni e della posizione dell’albero. Grazie alle approvazioni CSA, ATEX e IECEx, questa sonda è pienamente certificata per l’uso in aree industriali pericolose e classificate.

Basata sulla tecnologia delle correnti parassite, la sonda genera un campo a radiofrequenza (RF) ad alta frequenza dalla punta in solfuro di polifenilene (PPS). Quando viene posizionata vicino a un bersaglio metallico (in genere acciaio AISI 4140), misura lo spostamento dinamico o statico con precisione e intercambiabilità eccezionali. La carcassa della sonda è realizzata in acciaio inossidabile AISI 303/304 di alta qualità e presenta una tenuta O-ring Viton integrata per impedire la fuoriuscita di fluidi di processo o oli attraverso la carcassa della macchina. Funziona perfettamente nei sistemi di monitoraggio standard 3300 XL, abbinata a un sensore Proximitor 3300 XL (come la serie 330180) e a cavi di prolunga standard, per fornire un monitoraggio continuo delle condizioni di turbine, compressori, riduttori e pompe.

Caratteristiche

• Sonda ad alta precisione con diametro della punta di 8 mm, progettata per la misurazione senza contatto dello spostamento mediante correnti parassite.
• Carcassa completamente filettata in acciaio inossidabile (lunghezza non filettata di 0,0 pollici), con una lunghezza complessiva della carcassa di 1,8 pollici per un’installazione meccanica precisa.
• Cavo triassiale standard da 75 Ohm con isolamento in FEP, lungo 1,0 metro (3,3 piedi), con connettore miniaturizzato ClickLoc.
• La struttura del cavo non armato consente raggi di curvatura ridotti e un instradamento ordinato all’interno di involucri industriali compatti.
• O-ring Viton integrato, che garantisce una tenuta ad alta integrità contro la pressione differenziale tra la punta della sonda e la carcassa.
• Intercambiabilità elettrica e fisica diretta con i componenti standard da 5 mm e 8 mm della serie Bently Nevada 3300.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali e dello spostamento dinamico dell’albero su turbine a vapore e a gas.
• Misurazione della posizione della spinta assiale e dello spostamento della carcassa in compressori centrifughi ad alta velocità e pompe di processo.
• Riferimento di fase e rilevamento della velocità (Keyphasor) su motori industriali, ventilatori e riduttori di servizio.
• Sistemi di protezione dei macchinari nelle attività di petrolio e gas, petrolchimiche, di generazione di energia e di gestione delle risorse idriche.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Pulire la staffa di montaggio filettata e allineare con cura la sonda prima di impostare la distanza, per evitare di danneggiare la filettatura dell'involucro in acciaio inossidabile.
• Impostare sempre la distanza della sonda durante l'installazione utilizzando un multimetro digitale collegato all'uscita del sensore Proximitor, per ottenere la tensione di calibrazione standard di -10,0 Vdc (corrispondente a una distanza di 1,27 mm o 50 mil).
• Assicurarsi che il cavo triassiale non armato sia instradato con un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per prevenire danni strutturali o perdita di segnale.
• Applicare protocolli appropriati di messa a terra e schermatura della strumentazione per impedire che le interferenze elettromagnetiche esterne influenzino i segnali di vibrazione.
• Evitare di esporre la tenuta di pressione della sonda a temperature inferiori a -34 degC (-30 degF) per prevenire il deterioramento o il cedimento prematuro della tenuta.

Conformità e certificazioni

• CSA: Classe I, Divisione 1, Gruppi A, B, C e D; Classe I, Zona 0/1/2, Gruppi IIC, IIB, IIA (se utilizzato con barriere appropriate)
• ATEX: II 1 G Ex ia IIC T5...T1 Ga (per installazioni a sicurezza intrinseca)
• IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc
• Conforme CE
