Descrizione

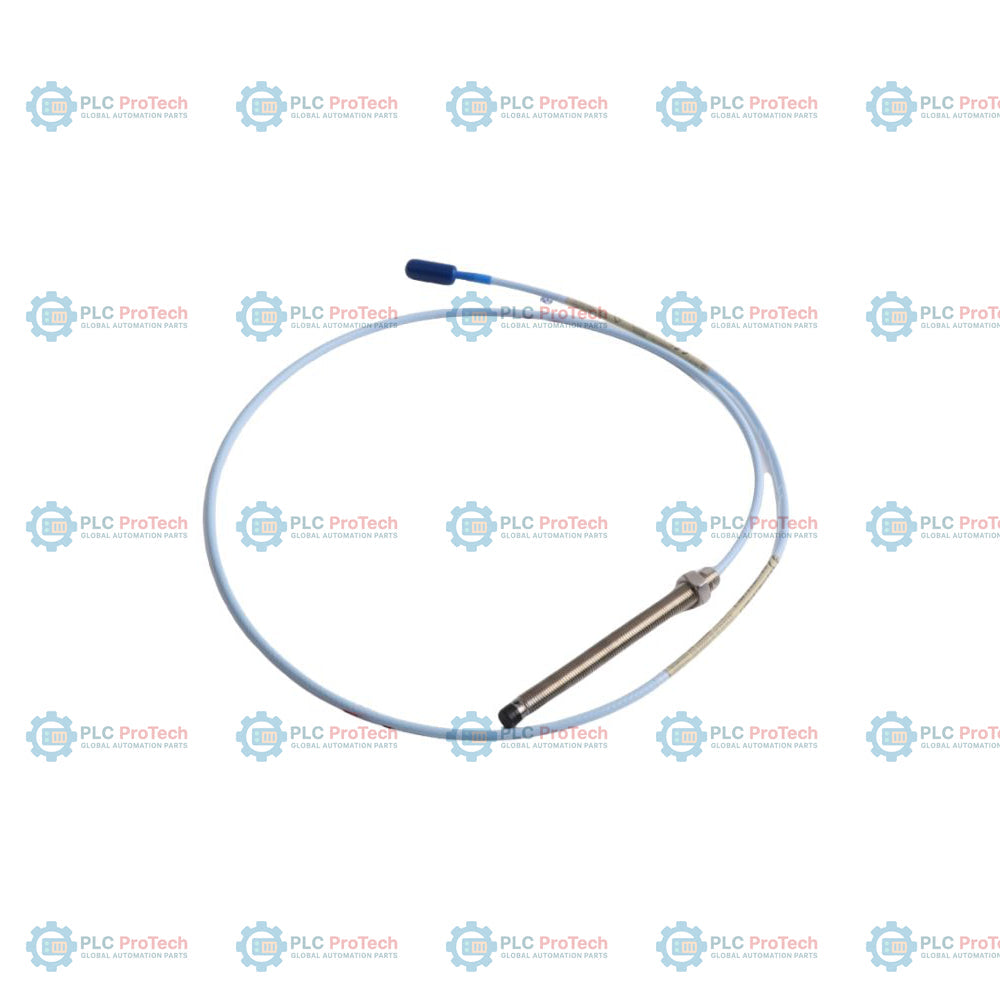

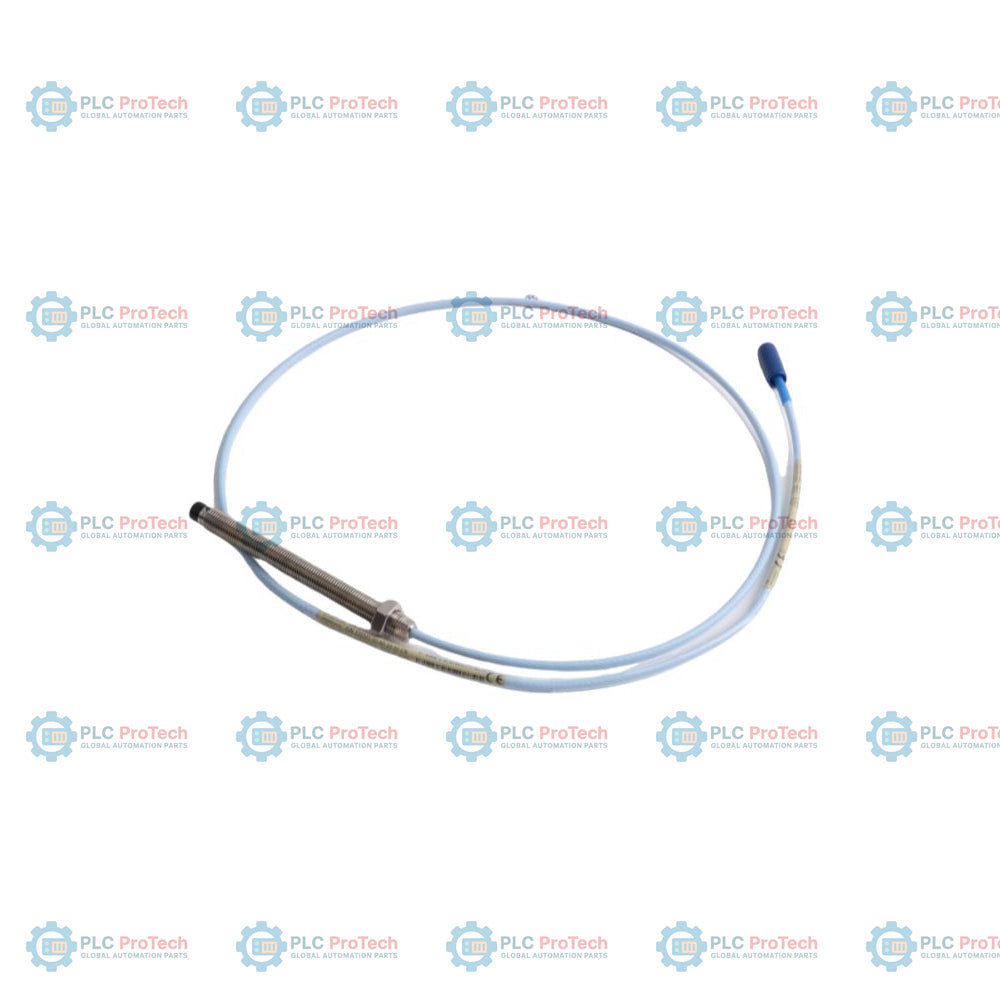

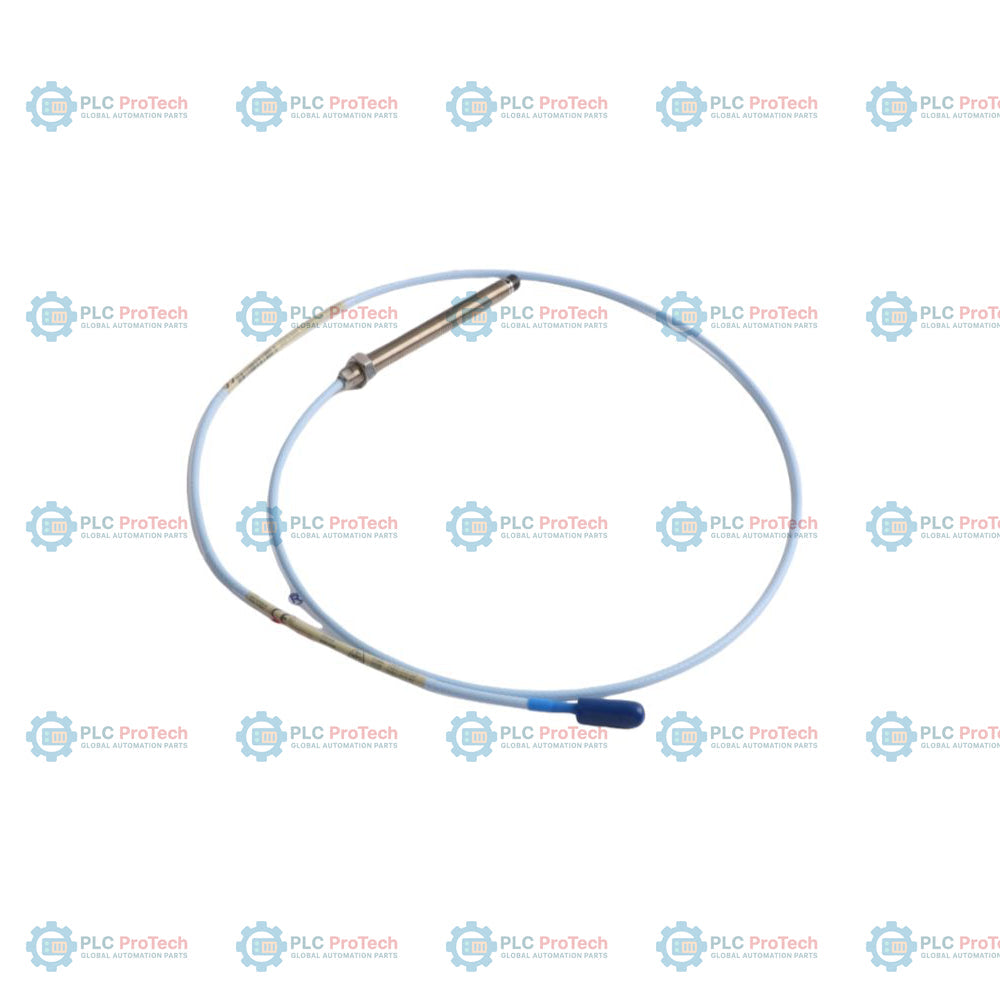

Il modello 330101-00-48-05-02-00 è una sonda di prossimità 3300 XL da 8 mm configurata con una filettatura 3/8-24 UNF, una lunghezza non filettata di 0.0 in (opzione 00) e una lunghezza del corpo di 4.8 in (opzione 48). Questa sonda è progettata per la misurazione senza contatto dello spostamento mediante correnti parassite all'interno di sistemi di trasduttori 3300 XL da 8 mm, fornendo dati accurati sulle vibrazioni dell'albero e sulla posizione assiale per macchinari rotanti critici.

Questa configurazione presenta una lunghezza totale di 0.5 m (opzione 05) e utilizza un connettore coassiale ClickLoc miniaturizzato con cablaggio standard (opzione 02). In quanto variante per aree non pericolose (opzione 00, senza approvazioni degli enti), è standard per gli ambienti industriali in cui non sono richieste certificazioni di sicurezza intrinseca o antideflagranti. Il design della sonda da 8 mm è pienamente compatibile con i sensori Proximitor 3300 XL e i cavi di prolunga, mantenendo l'accuratezza e l'integrità del segnale dell'intero sistema per le applicazioni di monitoraggio delle condizioni.

Caratteristiche

• Opzione 00: lunghezza non filettata di 0.0 in, corpo in acciaio completamente filettato 3/8-24 UNF
• Opzione 48: lunghezza complessiva del corpo di 4.8 in
• Opzione 05: lunghezza totale del sistema di 0.5 m
• Opzione 02: connettore coassiale ClickLoc miniaturizzato con cavo coassiale standard
• Opzione 00: non è richiesta alcuna approvazione dell'ente
• Mantiene la compatibilità del sistema con i sensori Proximitor 3300 XL e i cavi di prolunga standard 3300 XL

Applicazioni

• Monitoraggio delle vibrazioni degli alberi di turbine e compressori
• Misurazione della posizione assiale del rotore
• Protezione di macchinari rotanti critici
• Monitoraggio delle condizioni dei cuscinetti a film fluido

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che la sonda sia installata utilizzando la bulloneria di montaggio 3/8-24 UNF appropriata. Mantenere la distanza consigliata tra la punta della sonda e l'albero target, come specificato nel manuale del sistema 3300 XL. Verificare che il cavo sia instradato lontano da fonti di forte interferenza e che il connettore sia fissato saldamente. Per la protezione ambientale, assicurarsi che tutti i collegamenti siano mantenuti asciutti e privi di contaminanti.
