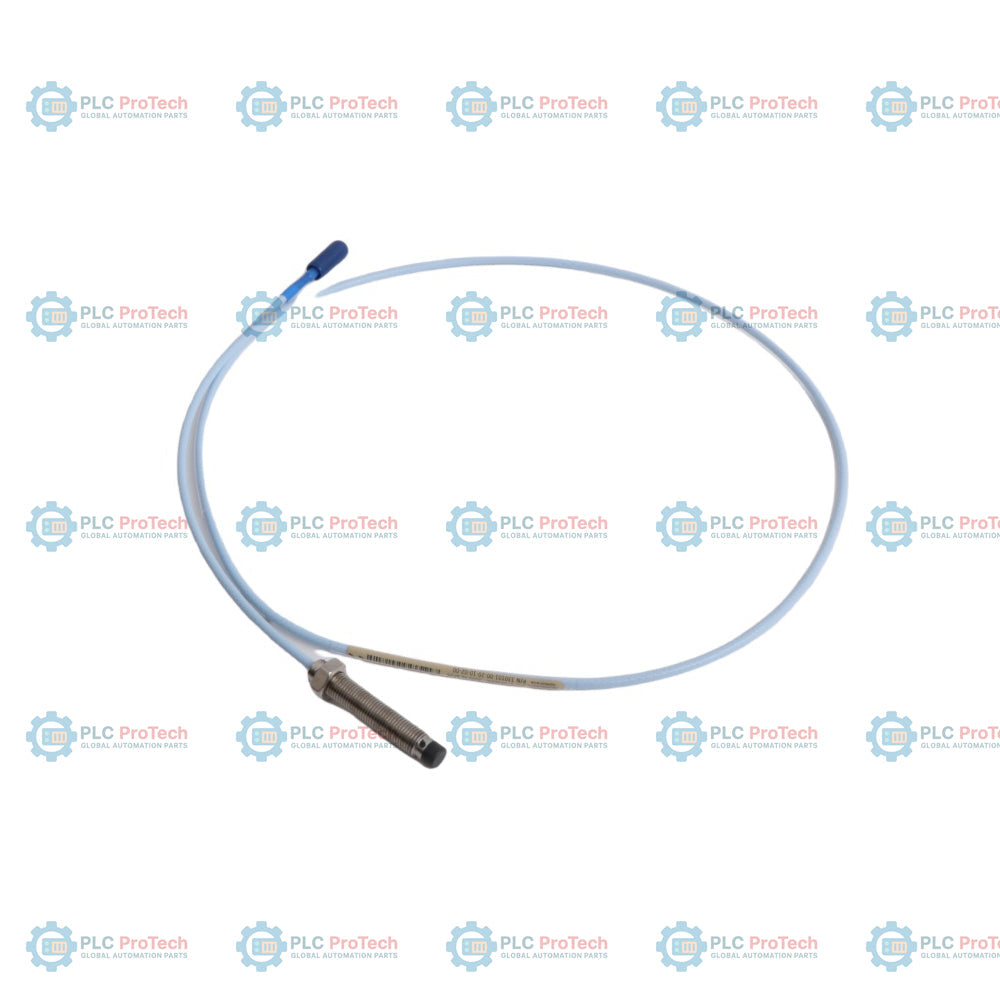

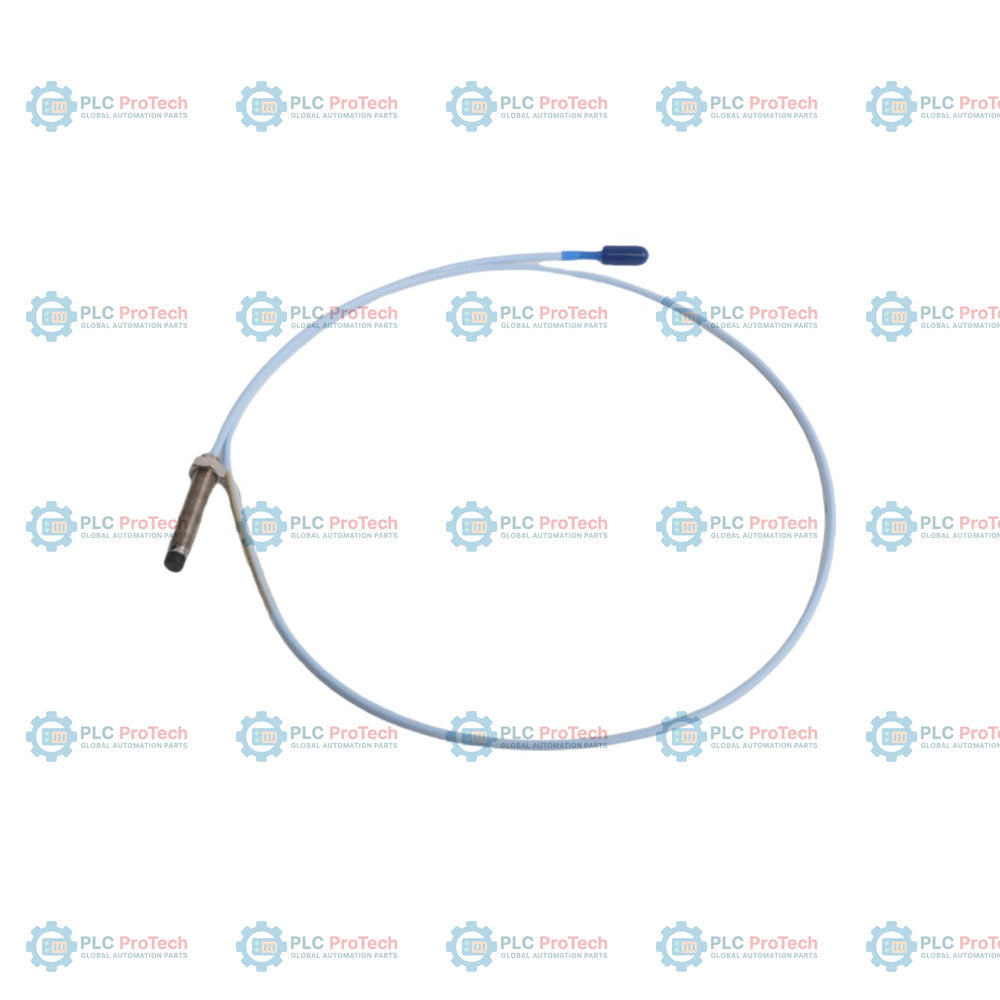

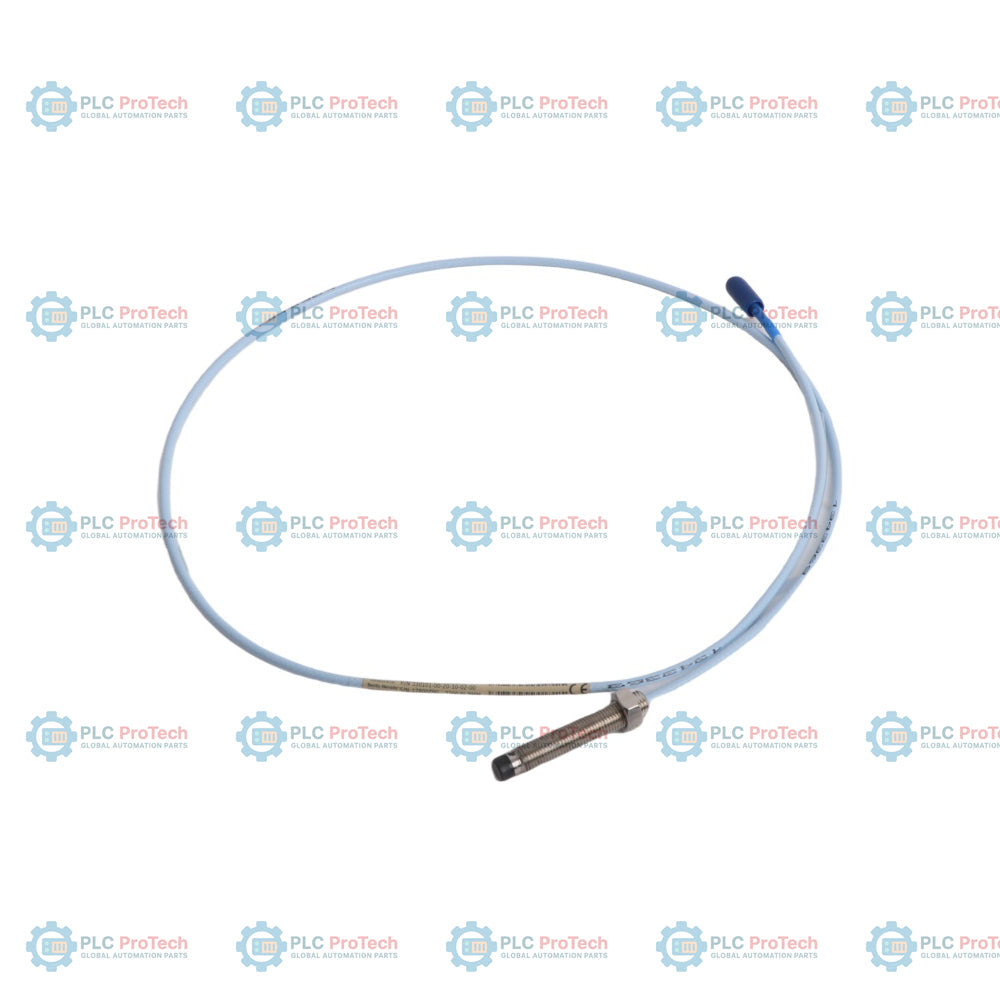

Bently Nevada 330101-00-20-10-02-00 3300 XL Sonde di prossimità da 8 mm

Descrizione

Il Bently Nevada 330101-00-20-10-02-00 è una sonda di prossimità a correnti parassite configurata per il sistema di trasduttore di prossimità 3300 XL 8 mm, destinata al monitoraggio ad alta precisione delle vibrazioni e alla registrazione della posizione. Questo componente hardware industriale funziona come sensore di spostamento senza contatto e genera una tensione di uscita stabile direttamente proporzionale alla distanza del gap statico o dinamico tra la punta della sonda non armata e un bersaglio conduttivo osservato, come un albero in acciaio AISI 4140. Per soddisfare specifici obiettivi industriali, questo componente offre una soluzione ingegneristica ottimale che corrisponde alle caratteristiche elettriche esatte della variante 330101-00-47-90-02-00, frequentemente ricercata. Collega circuiti diagnostici completi a un cavo di prolunga e a un sensore Proximitor, consentendo all'infrastruttura di protezione dei macchinari di valutare continuamente le prestazioni dei cuscinetti a film fluido, i profili delle vibrazioni radiali, il monitoraggio della spinta e i fenomeni di dilatazione termica.

Dotata di una struttura filettata 3/8-24 UNF senza armatura, questa configurazione include una lunghezza complessiva del corpo di 2,0 pollici e un'opzione non filettata di 0,0 pollici. Utilizza lo stampaggio brevettato TipLoc per creare un legame indeformabile e ad alta integrità tra il gruppo della punta della sonda in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile. Il design CableLoc integrato garantisce una resistenza alla trazione fino a 330 N (75 lbf) tra il corpo della sonda e il cavo della sonda, assicurando una lunga durata in ambienti con macchinari rotanti impegnativi.

Caratteristiche

• Architettura di sistema intercambiabile: supporta la completa intercambiabilità fisica ed elettrica tra sonde, cavi e unità Proximitor senza calibrazione dei componenti.
• Compatibilità con i sistemi precedenti: si integra nativamente nei layout di strumentazione dei macchinari legacy della serie 3300 non-XL da 5 mm e 8 mm.
• Costruzione meccanica robusta: utilizza lo stampaggio TipLoc specializzato e il rinforzo alla resistenza di trazione CableLoc per proteggere dal persistente effetto di taglio causato dalle vibrazioni elevate.
• Tenuta integrata per la pressione differenziale: realizzata con un O-ring Viton di alta qualità progettato per sigillare i confini di pressione tra la punta della sonda e le filettature della custodia.
• Connessione coassiale altamente schermata: dotata di una configurazione con cavo triassiale da 75 ohm abbinata a terminali con connettore ClickLoc placcati in oro per bloccare le interferenze elettromagnetiche.

Applicazioni

• Monitoraggio dei cuscinetti a film fluido: rileva lo spostamento dell'albero, i giochi critici del film d'olio e le vibrazioni radiali nei turbomacchinari industriali.
• Diagnosi di turbine a vapore e a gas: monitora continuamente la posizione del rotore, l'usura dei cuscinetti reggispinta e l'allineamento dell'eccentricità della carcassa.
• Keyphasor e monitoraggio della velocità: misura con precisione gli impulsi di temporizzazione una volta per giro e i parametri di velocità del tachimetro nei sistemi di azionamento dei processi.
• Processi continui gravosi: rappresenta una risorsa essenziale nelle raffinerie petrolchimiche, nelle reti di generazione elettrica su larga scala e nelle stazioni di compressione del gas.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Distanza meccanica target: Regolare la profondità meccanica della sonda fino a ottenere una tensione nominale CC del gap di -9 Vdc [circa 1.27 mm (50 mils)] al centro della scala dinamica.
• Limiti di coppia della filettatura: Serrare l’involucro della sonda nel supporto dell’alloggiamento applicando la coppia consigliata di 11.2 N-m (100 in-lbf). Non superare la soglia massima nominale di 33.9 N-m (300 in-lbf).
• Gestione del giunto del connettore: Unire i terminali del connettore ClickLoc dorato serrandoli a mano. Evitare di utilizzare pinze meccaniche sui percorsi coassiali placcati in oro per proteggere la schermatura dei contatti.
• Limiti di innesto della filettatura: Assicurarsi che l’installazione della filettatura interna non superi 0.563 pollici, per eliminare il rischio di inceppamenti fisici all’interno dell’alloggiamento della macchina.
• Protezione dall’ingresso dell’umidità: Avvolgere il nastro siliconico speciale sui raccordi dei connettori accoppiati per isolare l’interfaccia coassiale da contaminanti esterni e umidità.
