Descrizione

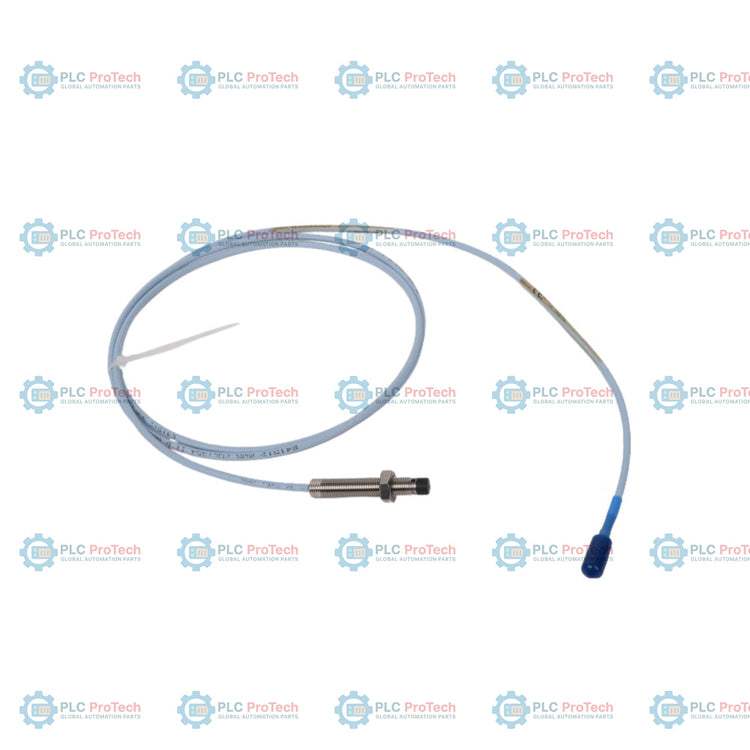

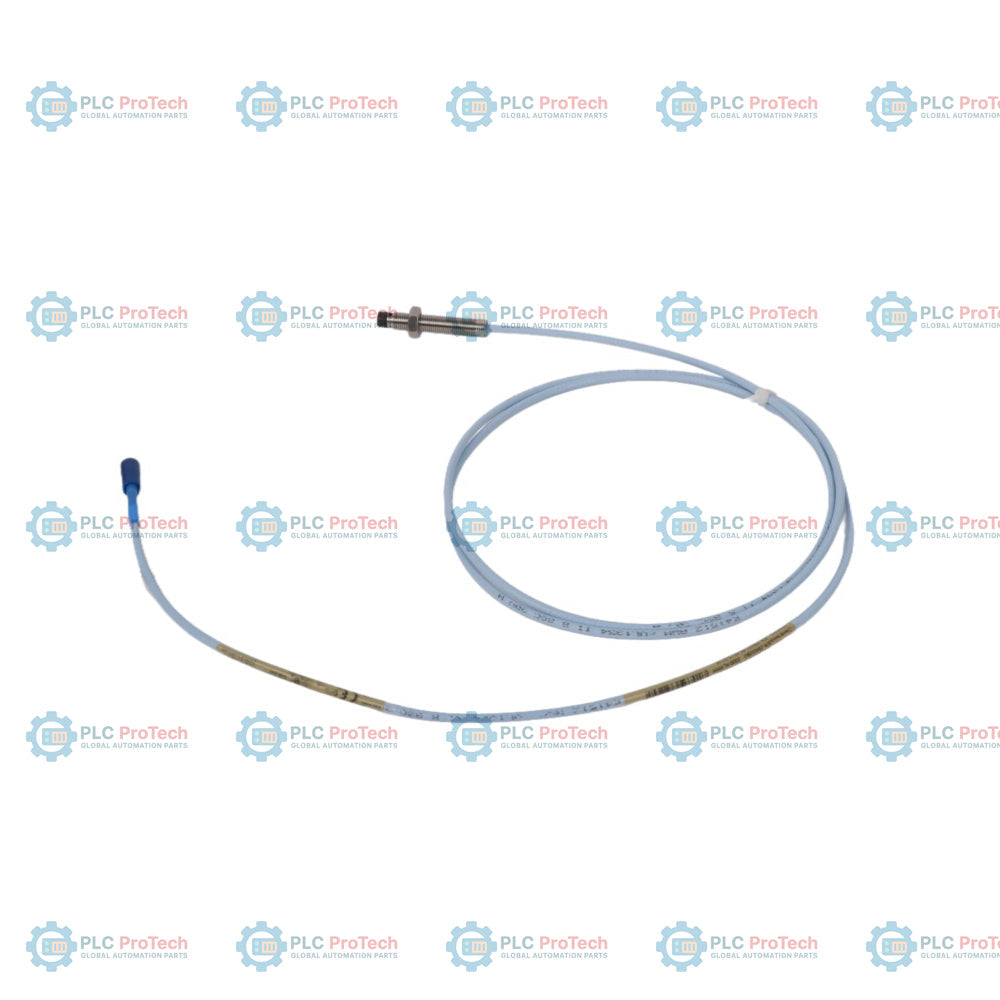

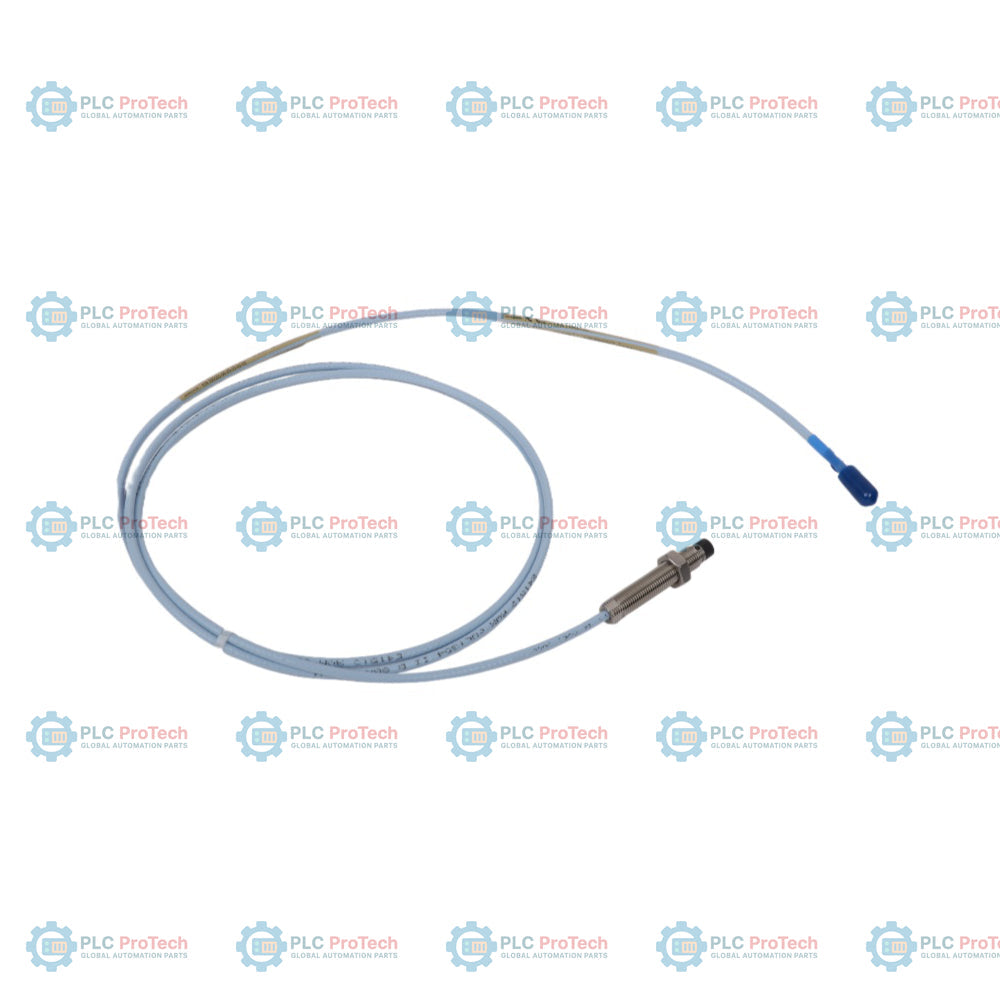

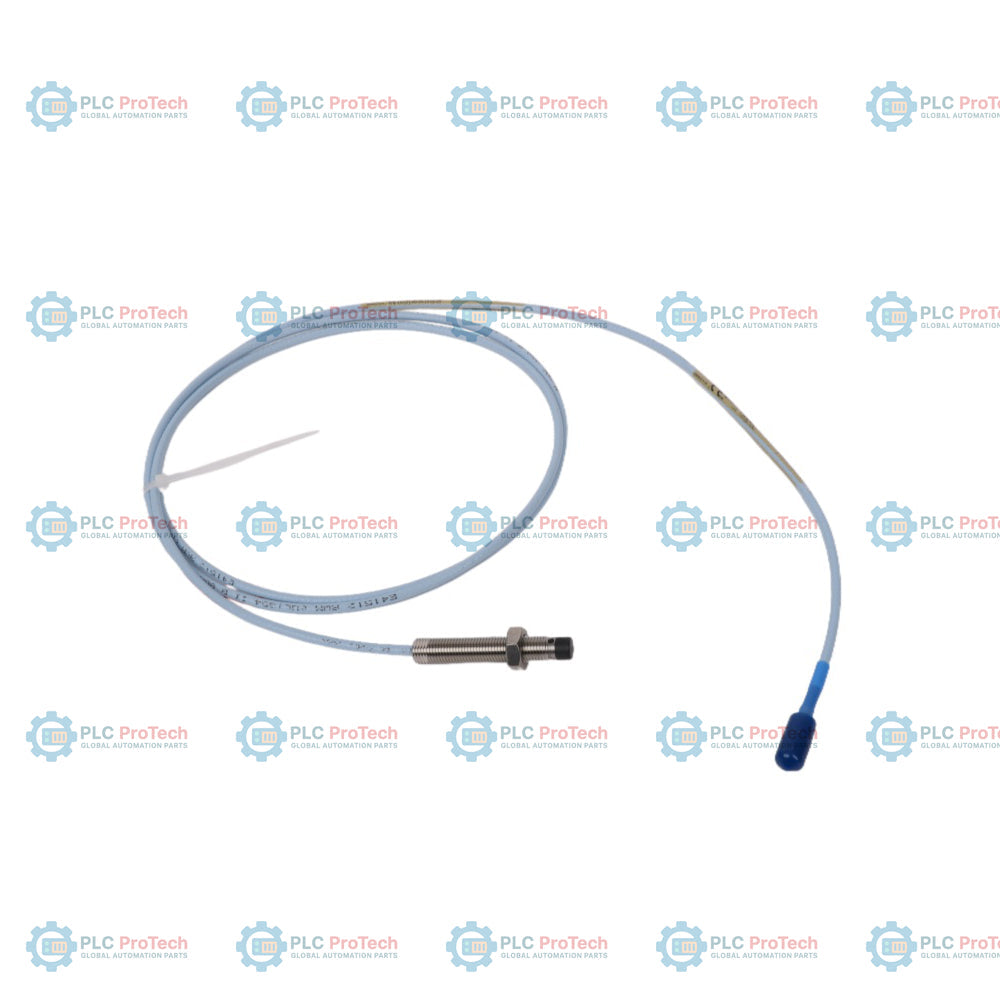

Il Bently Nevada 330101-00-20-15-12-05 è una sonda di prossimità da 8 mm ad alte prestazioni, configurata con un corpo filettato senza armatura 3/8-24 UNF, una lunghezza non filettata di 0,0 pollici (0 mm) e una lunghezza complessiva del corpo di 2,0 pollici (51 mm). Questa variante specifica presenta un cavo FluidLoc di lunghezza totale pari a 1,5 metri (4,9 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc, e dispone delle omologazioni CSA, ATEX e IECEx per ambienti in aree pericolose. Progettata per impedire la fuoriuscita di olio o fluidi di processo lungo l'anima del cavo, l'opzione con cavo FluidLoc rende questa configurazione ideale per alloggiamenti di cuscinetti pressurizzati e ambienti umidi, dove i cavi standard potrebbero causare la migrazione dell'olio. Funziona secondo i principi delle correnti parassite per fornire misurazioni affidabili e senza contatto delle vibrazioni dell'albero e dello spostamento dinamico nei sistemi di monitoraggio dei macchinari rotanti.

In quanto parte del sistema di trasduttore di prossimità 3300 XL da 8 mm, questa sonda è pienamente compatibile con i cavi di prolunga standard 3300 XL e i sensori Proximitor 330180. La robusta struttura senza armatura è dotata di una punta in solfuro di polifenilene (PPS) ermeticamente sigillata e di un corpo in acciaio inossidabile. Ciò garantisce un'eccellente durata e stabilità di misurazione in caso di esposizione continua ad ambienti industriali estremi, vibrazioni della macchina e agenti chimici.

Caratteristiche

• Sonda di prossimità con punta di 8 mm di diametro, ottimizzata per la misurazione senza contatto dello spostamento e delle vibrazioni mediante correnti parassite
• Lo speciale design del cavo FluidLoc impedisce ai fluidi oleosi e di processo di fuoriuscire o migrare attraverso l'anima interna del cavo
• Corpo della sonda in acciaio inossidabile senza armatura, con filettatura standard 3/8-24 UNF
• Configurazione del corpo completamente filettata, con lunghezza non filettata di 0,0 pollici (0 mm) e lunghezza complessiva del corpo di 2,0 pollici (51 mm)
• Cavo integrato da 1,5 metri (4,9 piedi) terminato con un connettore coassiale miniaturizzato ClickLoc placcato in oro
• Certificata per aree pericolose con omologazioni CSA, ATEX e IECEx per ambienti a sicurezza intrinseca e non incendiari
• Punta in PPS ermeticamente sigillata, resistente a lubrificanti aggressivi, all'esposizione a sostanze chimiche e alle alte temperature

Applicazioni

• Monitoraggio dello spostamento del rotore e delle vibrazioni dinamiche dell'albero di turbine a vapore e a gas
• Monitoraggio del movimento dell'albero di compressori centrifughi e pompe ad alta pressione
• Protezione di macchinari rotanti critici negli impianti di petrolio e gas, raffinazione e generazione di energia
• Monitoraggio dello spostamento dell'alloggiamento del cuscinetto e della posizione della spinta assiale dell'albero
• Custodie di macchinari pressurizzate o umide che richiedono una barriera contro i fluidi lungo il cablaggio del trasduttore

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Montaggio meccanico: Avvitare la sonda direttamente nell’alloggiamento del cuscinetto o nella staffa di montaggio utilizzando la filettatura standard 3/8-24 UNF. Assicurarsi che la sonda sia montata con la distanza fisica appropriata, generalmente calibrata a 1.27 mm (50 mil) che rappresenta il centro dell’intervallo lineare (uscita -10 Vdc).
• Innesto della filettatura: Durante l’installazione non superare il limite massimo di innesto della filettatura di 0.563 pollici (14.3 mm), per evitare il grippaggio della filettatura o sollecitazioni meccaniche sul corpo della sonda.
• Instradamento dei cavi: Instradare con attenzione il cavo FluidLoc integrato, mantenendo raggi di curvatura superiori ai limiti raccomandati. Evitare di posarlo parallelamente alle linee di alimentazione ad alta tensione per ridurre al minimo le possibili interferenze elettromagnetiche.
• Schermatura e messa a terra: Collegare saldamente l’interfaccia coassiale ClickLoc. La messa a terra e la schermatura devono essere conformi ai disegni di installazione standard di Bently Nevada e alle linee guida locali per l’automazione industriale.

Conformità e certificazioni

• Classificazioni per aree pericolose: certificato ATEX, IECEx e CSA
• Sicurezza intrinseca (Ex ia): Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Div. 1, Gruppi A, B, C, D
• Non incendiabile / antiscintilla (Ex nA/ec): Classe I, Zona 2, AEx/Ex nA IIC T5...T1 Gc; Classe I, Div. 2, Gruppi A, B, C, D
• Tenuta ambientale: La punta è sigillata ermeticamente per resistere a liquidi e gas ad alta pressione all’interfaccia di montaggio.
