Sonda di prossimità Bently Nevada 3300 XL 8 mm 330101-00-25-10-02-CN

Panoramica del prodotto

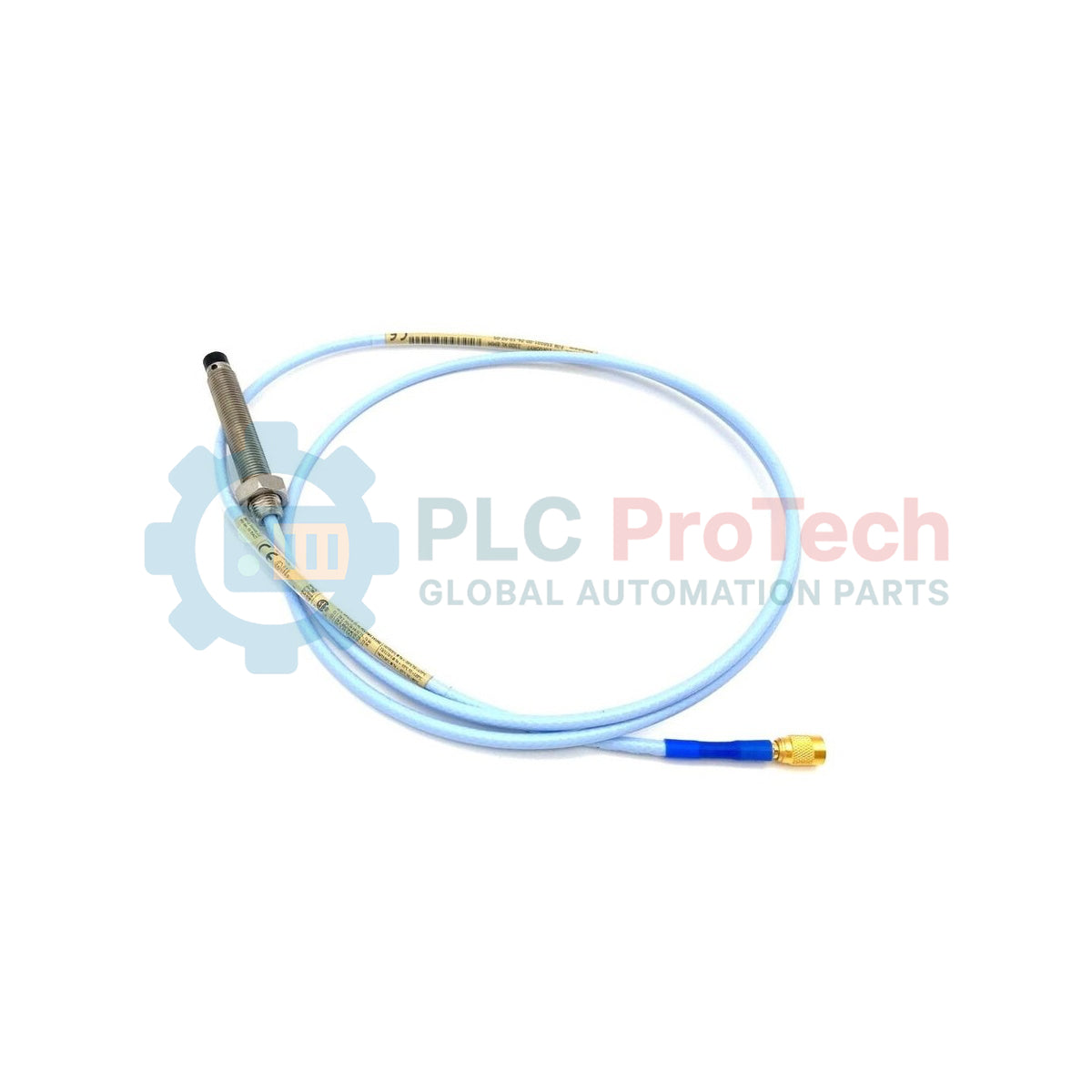

Il Bently Nevada 330101-00-25-10-02-CN è una sonda di prossimità a correnti parassite da 8 mm ad alta precisione, un componente fondamentale del sistema di trasduttori 3300 XL. Questo sistema è progettato per misurare senza contatto lo spostamento su macchinari rotanti critici, fornendo dati essenziali per il monitoraggio delle vibrazioni, della posizione radiale e della spinta assiale. È pienamente conforme agli standard API 670 per la protezione dei macchinari.

Questa configurazione specifica presenta una filettatura 3/8-24 UNF, una lunghezza complessiva della custodia di 2,5 pollici ed è fornita senza armatura in acciaio inossidabile. L'insieme include un cavo integrato da 1,0 metro (3,3 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc. Il suffisso "CN" indica le approvazioni degli enti specifiche per il Paese, principalmente NEPSI, per installazioni in aree pericolose nella Repubblica Popolare Cinese. Quando integrato in un circuito completo con un cavo di prolunga 3300 XL e un sensore Proximitor, fornisce un fattore di scala lineare di 7,87 V/mm (200 mV/mil).

Configurazione tecnica

Informazioni per l'ordinazione

L'identificazione accurata della configurazione della sonda è essenziale per la compatibilità del sistema. Il codice 330101-00-25-10-02-CN è derivato dai seguenti codici opzione:

Guida alla progettazione e all'installazione

Calibrazione del circuito e lunghezza totale:

La sonda 3300 XL da 8 mm è un componente induttivo all'interno di un circuito risonante accordato. Questa sonda da 1,0 metro deve essere abbinata a un cavo di prolunga per raggiungere la lunghezza totale del sistema richiesta (in genere 5,0 o 9,0 metri), calibrata per il sensore Proximitor. L'utilizzo di una lunghezza totale del circuito non corrispondente causerà notevoli errori del fattore di scala e deriva del punto zero.

Distanze di sicurezza per il montaggio meccanico:

Per garantire un'uscita lineare e prevenire interferenze di "visione laterale", è necessario mantenere attorno alla punta della sonda una distanza laterale minima di 13 mm (0.5 in) dalle superfici metalliche. Se l'installazione avviene attraverso una staffa di montaggio, assicurarsi che la staffa sia sufficientemente rigida da evitare frequenze di risonanza all'interno dell'intervallo operativo della macchina.

Impostazione della distanza e della tensione:

La sonda deve essere impostata al centro elettrico del proprio intervallo lineare. Per un sistema 3300 XL, la distanza nominale a metà intervallo è di 1.27 mm (50 mil), che corrisponde in genere a un'uscita in tensione continua di -10.0 Vdc al terminale "OUT" del sensore Proximitor.

Protezione ambientale:

Il connettore coassiale ClickLoc è sensibile all'ingresso di umidità e lubrificante. Negli ambienti con nebbia d'olio (comuni negli alloggiamenti dei cuscinetti), è obbligatorio utilizzare la protezione del connettore o un tubo termorestringente resistente all'olio per prevenire "picchi" del segnale o guasti dovuti alla bassa resistenza di isolamento.

FAQ su manutenzione e risoluzione dei problemi

D: È possibile utilizzare questa sonda con un Proximitor 3300 legacy (non XL)?

R: Sebbene fisicamente compatibile, la serie 3300 XL presenta un diverso profilo di compensazione della temperatura e una diversa stabilità del fattore di scala. Per la massima precisione e conformità alla norma API 670, abbinare sempre le sonde 3300 XL ai Proximitor 3300 XL.

D: Cosa indica una connessione ClickLoc difettosa?

R: Il rumore ad alta frequenza o uno stato intermittente "Non OK" nel monitor delle vibrazioni spesso indicano una connessione coassiale allentata o contaminata. Ispezionare la continuità del pin centrale e assicurarsi che il giunto sia asciutto.

D: Come si gestisce un "Errore materiale"?

R: Le sonde standard sono calibrate per target in acciaio AISI 4140. Se l'albero target è realizzato in una lega diversa, il fattore di scala (V/mm) cambia. Ciò richiede una regolazione del fattore di scala tramite software o un Fattore di correzione del materiale (MCF).

D: L'omologazione "CN" è funzionalmente diversa dalle omologazioni standard?

R: No. Il suffisso "CN" garantisce che l'unità riporti le marcature NEPSI richieste dalle autorità di regolamentazione cinesi per le atmosfere esplosive. Le prestazioni elettriche e meccaniche rimangono identiche a quelle delle sonde standard 3300 XL.
