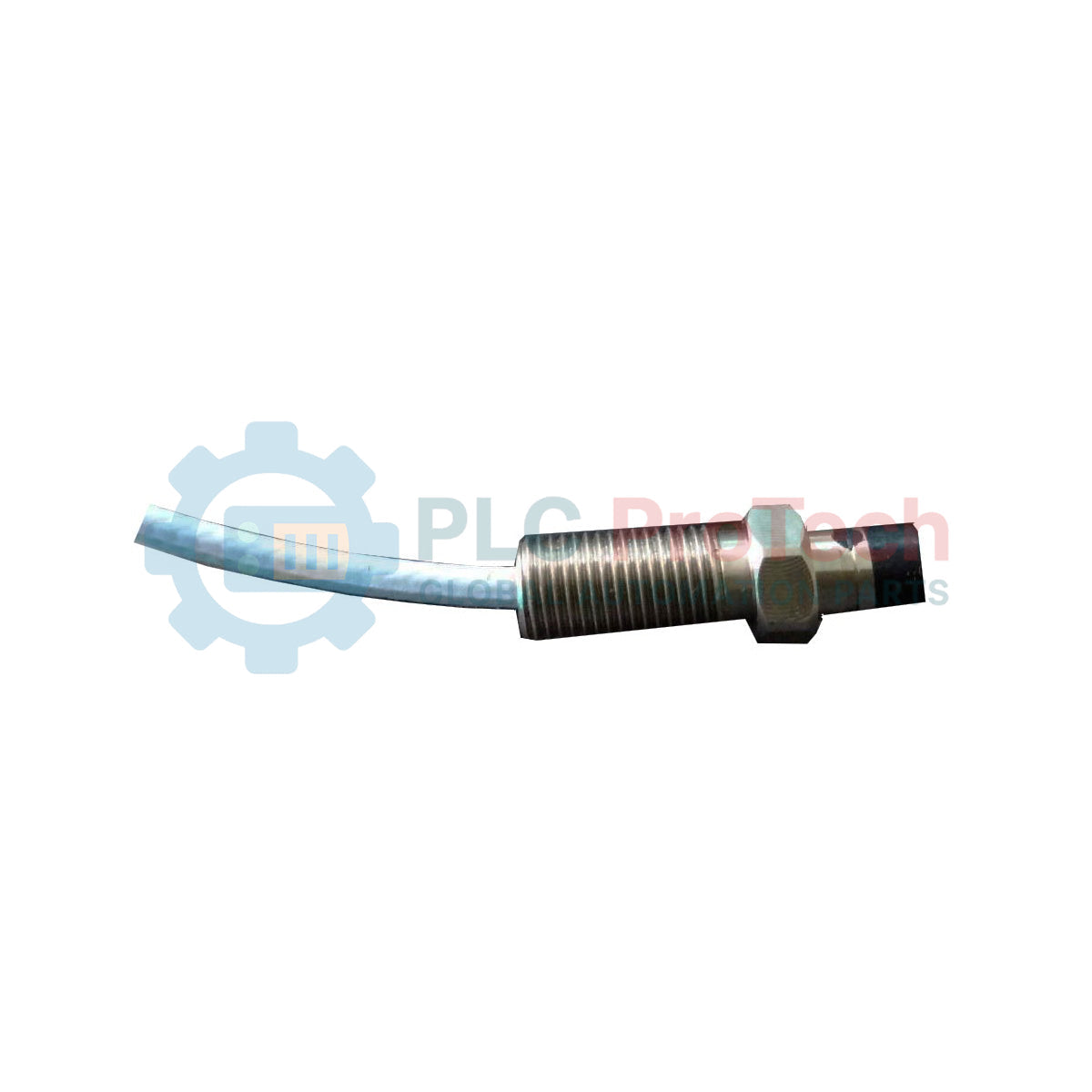

Sonda a montaggio inverso Bently Nevada 3300 XL 8 mm con intervallo di temperatura esteso (ETR) 330195-02-12-10-CN

Panoramica del prodotto

Il Bently Nevada 330195-02-12-10-CN è una sonda di prossimità a correnti parassite da 8 mm specializzata, appartenente alla serie 3300 XL Extended Temperature Range (ETR). Questo trasduttore è progettato specificamente per applicazioni con montaggio inverso, in cui la sonda deve essere installata dall'interno dell'alloggiamento della macchina o attraverso un manicotto per sonda. La versione ETR è omologata per temperature di esercizio significativamente più elevate rispetto alle sonde standard, rendendola la scelta principale per il monitoraggio delle vibrazioni radiali e della posizione assiale in turbine a vapore, turbine a gas e altri macchinari rotanti ad alta temperatura.

Questo modello specifico presenta una filettatura 3/8-24 UNF ed è configurato con una lunghezza totale del cavo di 1,0 metro (3,3 piedi). Il suffisso "CN" indica la conformità alle certificazioni per aree pericolose specifiche del Paese, comprese le approvazioni NEPSI per il mercato cinese. Se integrato con un cavo di prolunga ETR 3300 XL e un sensore Proximitor, il sistema offre un fattore di scala lineare stabile di 7,87 V/mm (200 mV/mil) anche in condizioni di cicli termici estremi.

Configurazione tecnica

Informazioni per l'ordine

Le sonde per montaggio inverso si distinguono dalle sonde per montaggio standard per il loro alloggiamento meccanico. Assicurarsi che il codice articolo corrisponda agli spazi interni della macchina e alla calibrazione del sensore Proximitor corrispondente.

Note di progettazione e installazione

Considerazioni sul montaggio inverso:

A differenza delle sonde standard, la serie 330195 è progettata per essere avvitata in un alloggiamento dal "retro". Ciò è generalmente necessario quando si utilizzano gli alloggiamenti per sonde Bently Nevada o quando lo spazio interno della macchina impedisce l'accesso standard dal lato anteriore. Assicurarsi che il percorso interno del cavo non superi il raggio minimo di curvatura di 25,4 mm (1,0 pollici) per evitare il degrado del segnale coassiale.

Gestione della dilatazione termica:

Le sonde Extended Temperature Range (ETR) sono progettate per ambienti fino a 260°C (500°F). Quando si regola il traferro della sonda a temperatura ambiente, gli ingegneri devono tenere conto della dilatazione termica dell'albero e dell'alloggiamento della macchina. La mancata determinazione del "traferro a caldo" può far entrare in contatto la punta della sonda con l'albero (sfregamento) o farla uscire dall'intervallo lineare durante il funzionamento.

Integrità del cavo nelle zone ad alta temperatura:

Il cavo integrato da 1,0 metri è classificato per la stessa temperatura della punta della sonda. Tuttavia, nel punto in cui il cavo esce dalla zona ad alta temperatura e si collega al cavo di prolunga, il giunto ClickLoc™ deve essere alloggiato in un luogo asciutto e protetto. Negli ambienti con nebbia d'olio è obbligatorio utilizzare protezioni per connettori in silicone per impedire al fluido di penetrare per capillarità nel nucleo coassiale, causando una deriva del segnale.

Messa a terra e schermatura:

Mantenere una messa a terra a punto singolo. La schermatura coassiale deve essere collegata a terra solo all'estremità del Proximitor, generalmente presso il rack di monitoraggio. Negli ambienti con elevate interferenze, tipici delle sale turbine a gas, assicurarsi che il cavo di prolunga sia instradato attraverso una canalina dedicata e messa a terra, per mantenere un elevato rapporto segnale/rumore.

Domande frequenti sulla risoluzione dei problemi

D: Posso utilizzare un cavo di prolunga standard 3300 XL con questa sonda ETR?

R: Sebbene siano fisicamente compatibili, per ottenere la massima precisione alle alte temperature è necessario utilizzare un cavo di prolunga 3300 XL ETR. I cavi standard potrebbero non resistere al calore o fornire la compensazione della temperatura necessaria.

D: Come si verifica il traferro su una sonda con montaggio inverso?

R: Utilizzare un voltmetro digitale sui terminali di uscita del Proximitor. Per un sistema 3300 XL, il traferro intermedio viene generalmente raggiunto a -10,0 Vcc. Regolare la posizione della sonda all'interno del manicotto di montaggio inverso finché questo valore non si stabilizza.

D: Cosa indica un guasto della sonda correlato alla temperatura?

R: Se la tensione del traferro CC varia significativamente mentre la macchina si riscalda, ma si sa che la posizione dell'albero è stabile, la bobina di rilevamento o il giunto coassiale potrebbero guastarsi a causa dello stress termico.

D: Qual è la differenza tra le approvazioni standard "02" e "CN"?

A: Dal punto di vista funzionale, le sonde sono identiche. La versione "CN" è specificamente etichettata e documentata per soddisfare i requisiti normativi di importazione e sicurezza della Repubblica Popolare Cinese (NEPSI).
