Bently Nevada 330101-00-37-05-02-00 3300 XL 8 mm Sonda di prossimità

Descrizione

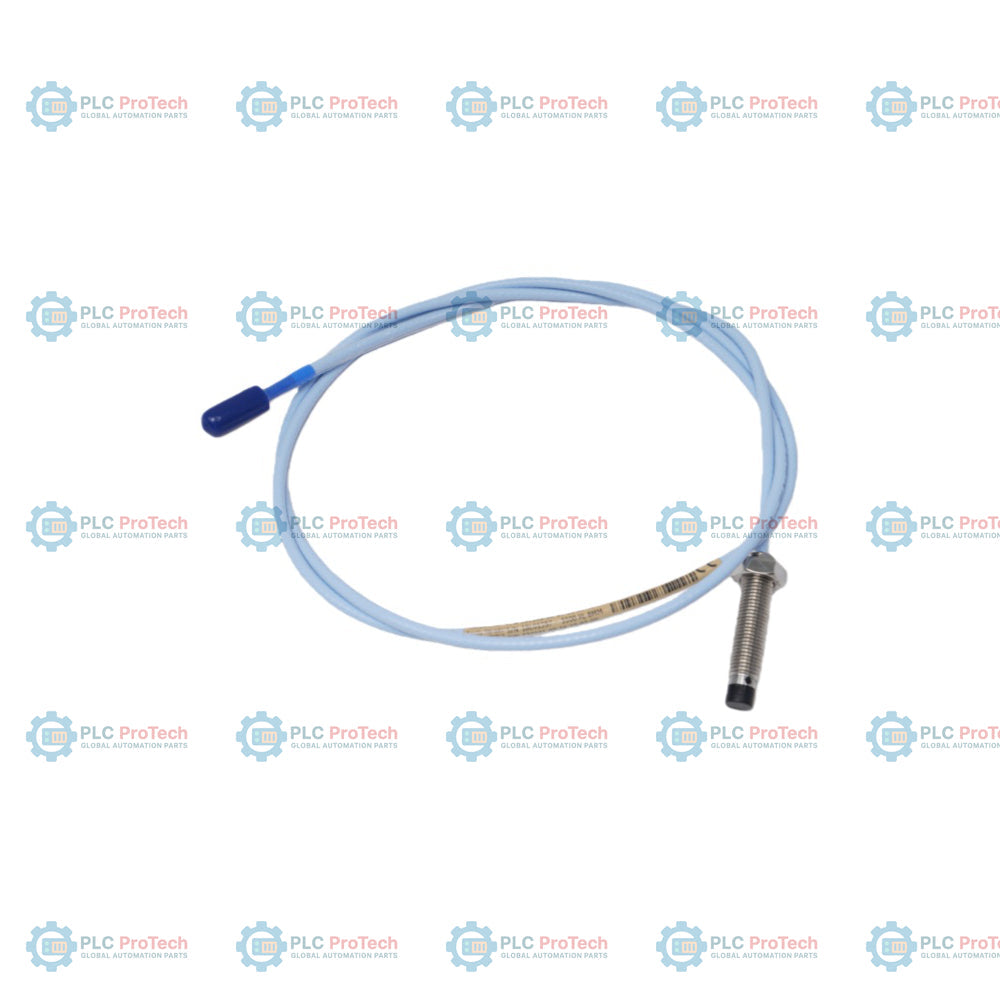

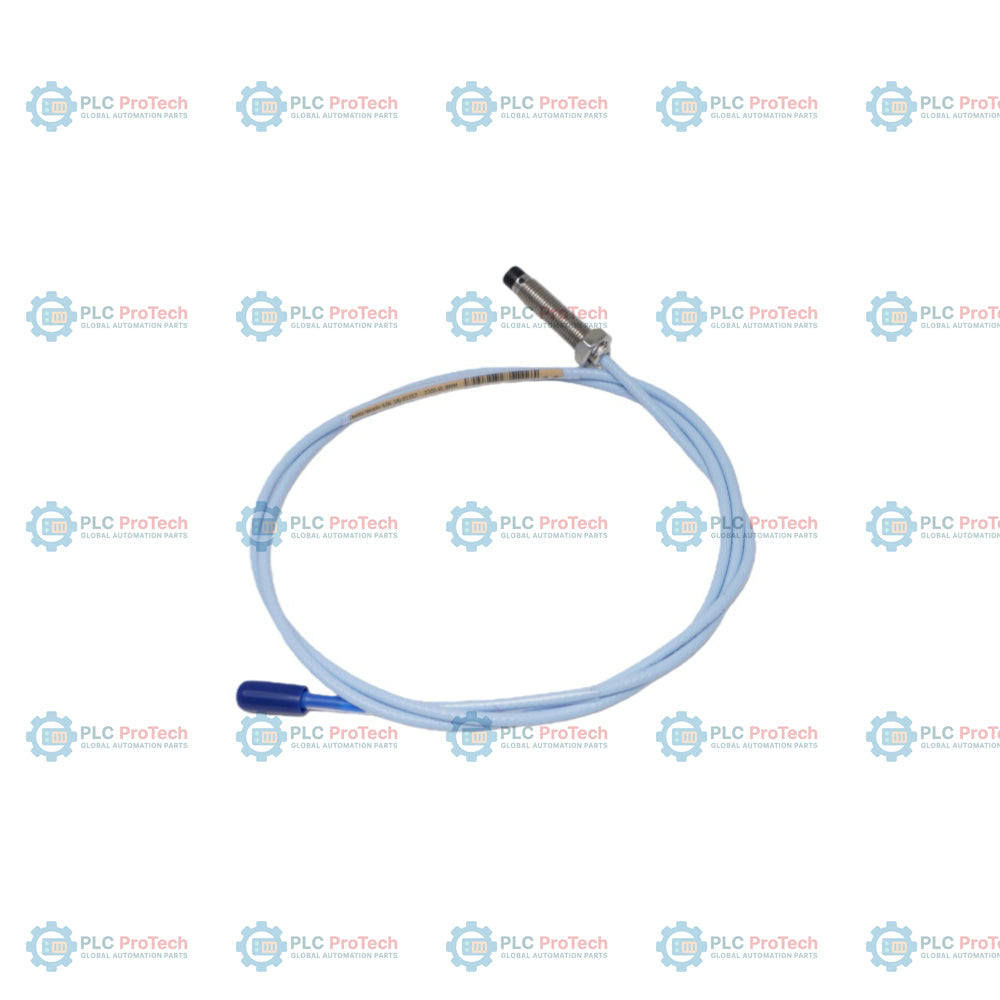

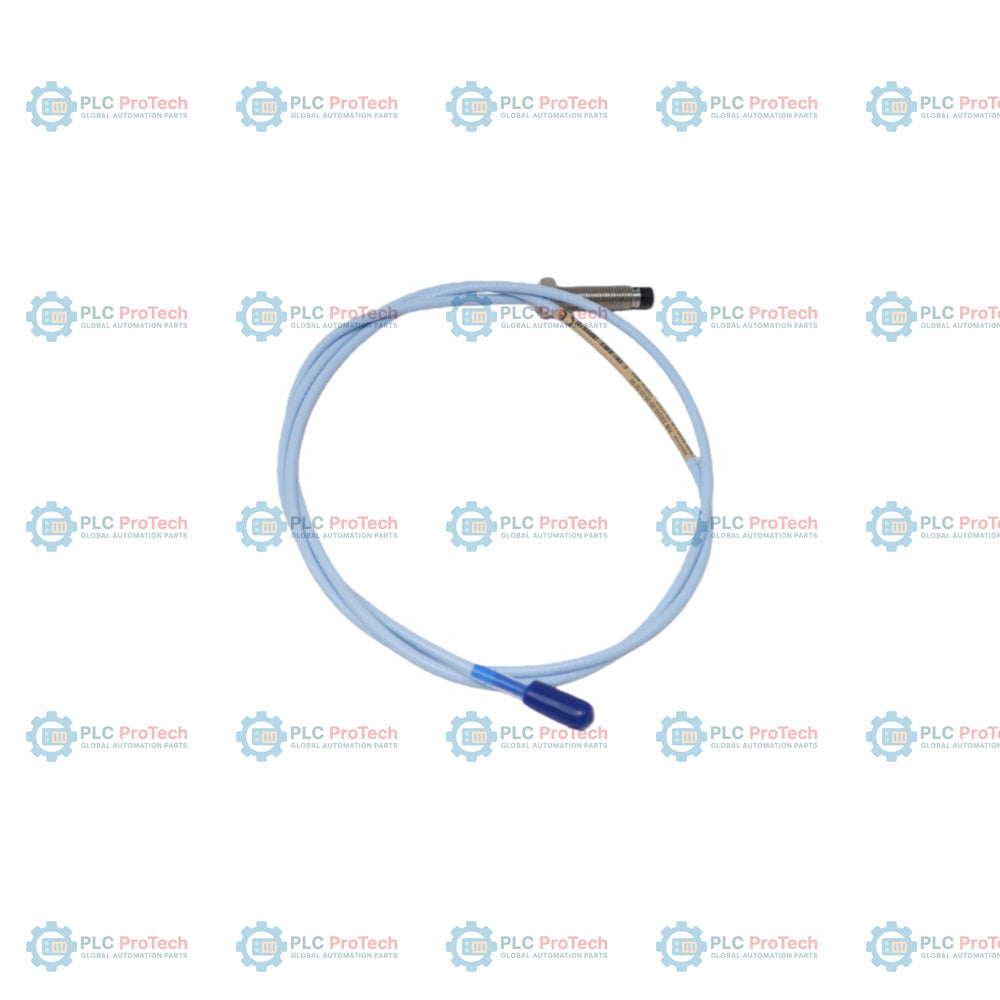

Il Bently Nevada 330101-00-37-05-02-00 è una sonda di prossimità da 8 mm progettata per misurazioni ad alta precisione e senza contatto delle vibrazioni, della posizione e dello spostamento dell'albero dei macchinari. In quanto elemento sensore principale del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda utilizza principi di misurazione a correnti parassite per monitorare i componenti dei macchinari rotanti senza contatto fisico. Questo modello specifico presenta un alloggiamento in acciaio inossidabile completamente filettato 3/8-24 UNF-2A, con una lunghezza non filettata di 0,0 pollici (A: 00) e una lunghezza complessiva del corpo di 3,7 pollici (B: 37). È dotato di un cavo coassiale totale corto da 0,5 metri (1,6 piedi), isolato in FEP e terminato con un connettore coassiale miniaturizzato ClickLoc standard (D: 02) senza protezione del connettore, e non richiede approvazioni specifiche da parte di enti per aree pericolose (E: 00). È progettato per l'installazione a lungo termine su alloggiamenti dei cuscinetti o corpi macchina, fornendo dati critici sullo spostamento dell'albero direttamente ai sensori Proximitor e ai rack di monitoraggio della serie 3500.

Caratteristiche

• La tecnologia di rilevamento a correnti parassite senza contatto elimina l'usura fisica e mantiene stabile la calibrazione.
• La robusta punta della sonda stampata in solfuro di polifenilene (PPS) garantisce prestazioni affidabili in ambienti industriali estremi.
• Il corpo completamente filettato in acciaio inossidabile 3/8-24 UNF-2A garantisce un montaggio meccanico pulito e preciso sugli alloggiamenti dei cuscinetti.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro offre un solido riscontro fisico e un collegamento elettrico sicuro.
• Il cavo coassiale isolato in FEP, resistente alle alte temperature e ai fluidi, sopporta l'esposizione a lubrificanti sintetici e oli per macchinari.
• Completamente intercambiabile con i componenti classici della serie 3300 da 5 mm e 8 mm, se viene osservato il corretto abbinamento del sistema.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione della spinta assiale su turbine a vapore e a gas.
• Studi sulla dinamica dei rotori e misurazioni dello spostamento del corpo nei compressori centrifughi.
• Protezione di macchinari critici per grandi pompe di alimentazione delle caldaie, ventilatori industriali e generatori.
• Riduttori industriali e alberi di macchinari rotanti che richiedono un monitoraggio affidabile e senza contatto della distanza e dell'eccentricità.

Informazioni per l'ordine

La serie 330101 utilizza un sistema di codici a segmenti separati da trattini per definire con precisione le caratteristiche fisiche e meccaniche. La tabella seguente illustra la configurazione delle opzioni decodificata per questo specifico numero di parte:

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Regolazione del traferro: Calibrare il traferro della sonda rispetto alla superficie del target per ottenere un'uscita di circa -9 Vdc (o un traferro di 1.27 mm / 50 mils) corrispondente al punto medio dell'intervallo di spostamento lineare.
• Vincoli di instradamento: Assicurarsi che il cavo della sonda sia instradato saldamente lungo il corpo della macchina, mantenendo un raggio minimo di curvatura di 25.4 mm (1.0 in). Evitare di instradare i cavi vicino a linee ad alta tensione o a fonti di rumore elettromagnetico.
• Coppia di serraggio del corpo: Avvitare con cautela la sonda nella staffa. Non superare la coppia di serraggio massima nominale di installazione di 11.2 N-m (100 in-lbf) per evitare danni all'involucro. La coppia di serraggio consigliata per l'installazione è 7.5 N-m (66 in-lbf).
• Meccanismo di bloccaggio: Assicurarsi sempre che il connettore coassiale miniaturizzato ClickLoc sia completamente inserito con un clic nel connettore corrispondente del cavo di prolunga. Proteggere i giunti di connessione in ambienti umidi o oleosi per prevenire l'attenuazione del segnale.
