Descrizione

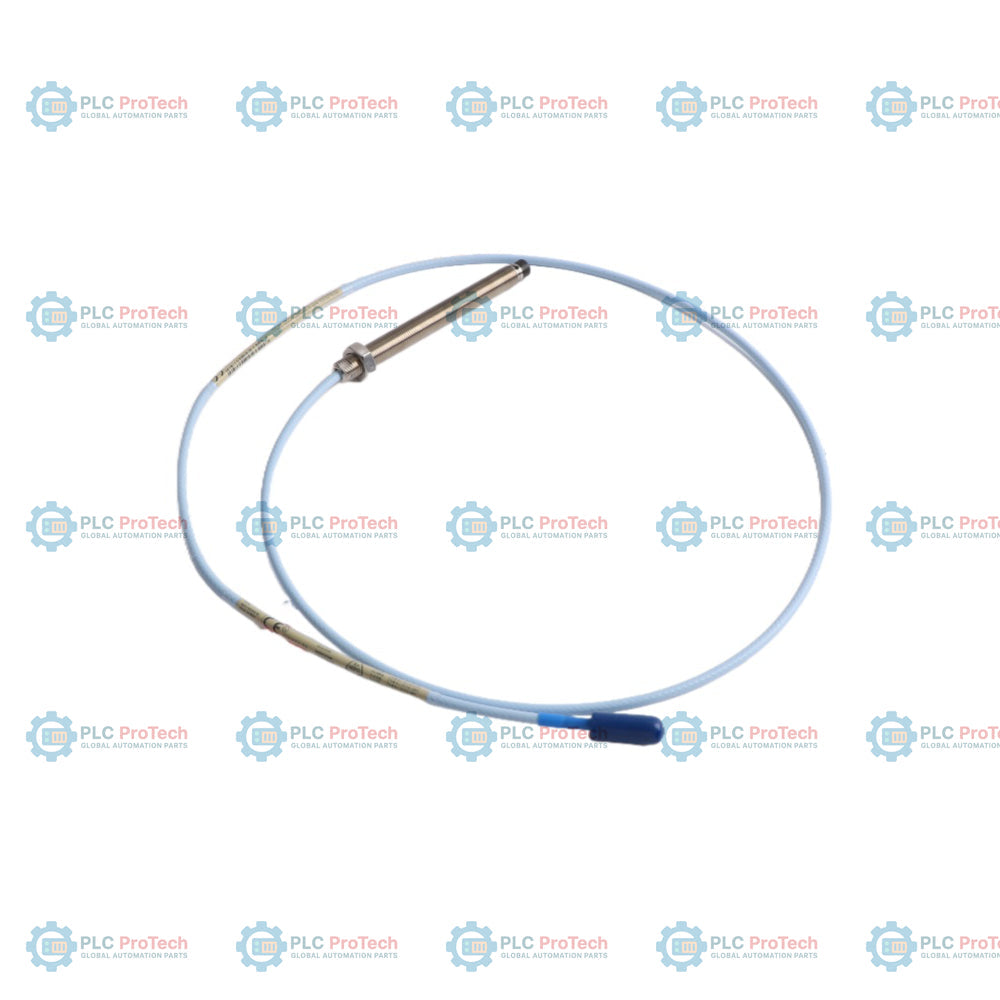

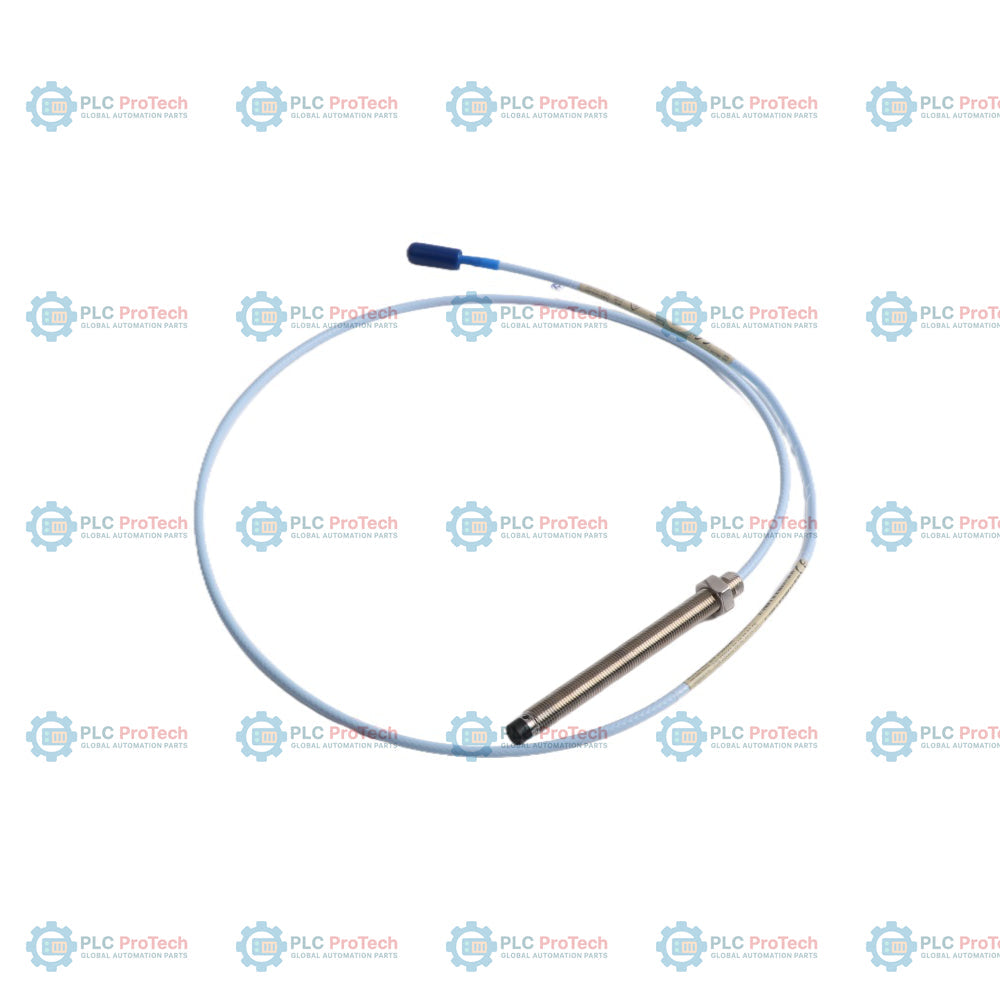

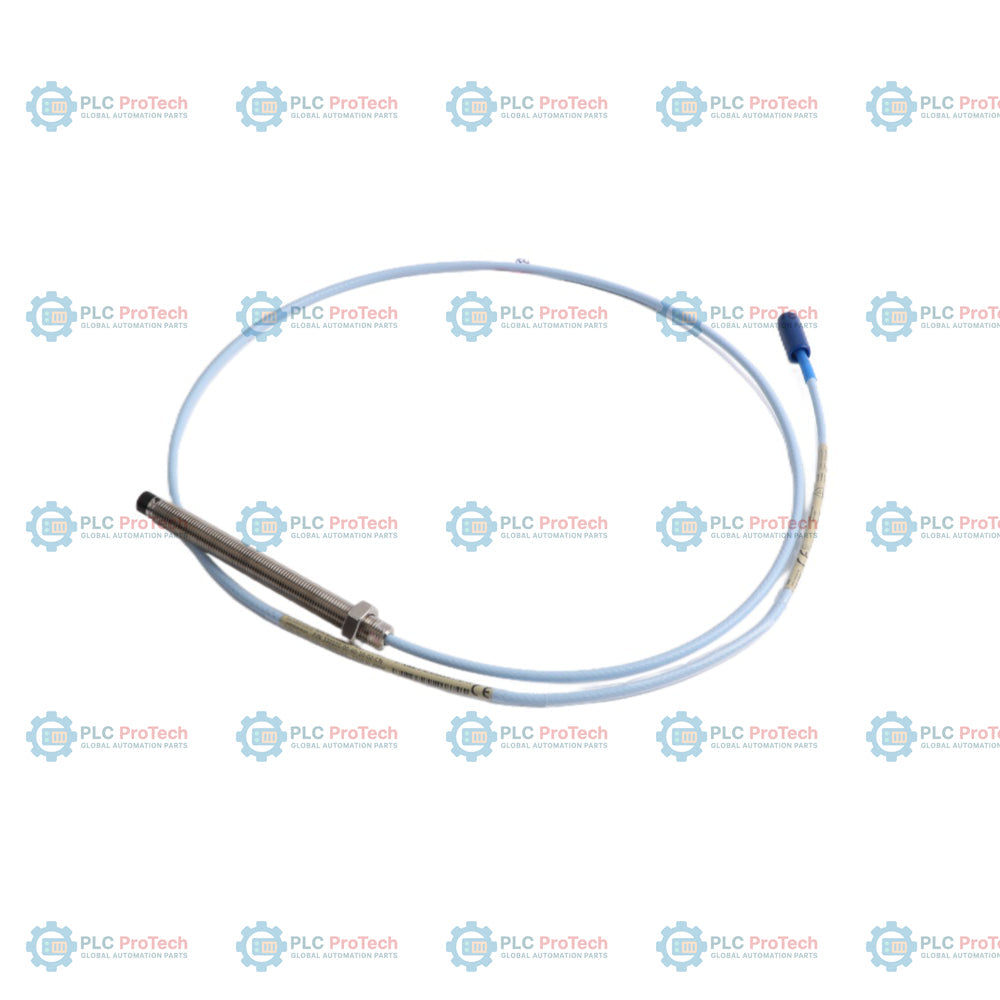

L'opzione 00 (lunghezza non filettata di 0,0 pollici), l'opzione 40 (lunghezza complessiva del corpo di 4,0 pollici), l'opzione 20 (lunghezza totale di 2,0 m), l'opzione 12 (connettore coassiale ClickLoc con cavo FluidLoc) e l'opzione 05 (omologazioni CSA, ATEX e IECEx) definiscono questa specifica configurazione della Sonda di prossimità da 8 mm 3300 XL — 330101-00-40-20-12-05.

Questo sensore di prossimità a correnti parassite monitora lo spostamento statico e dinamico dei componenti delle macchine rotanti. A differenza dei modelli coassiali standard o delle opzioni corazzate (come la serie 330102), questa configurazione include uno speciale cavo FluidLoc. La guaina FluidLoc impedisce agli oli lubrificanti e ad altri liquidi di processo di fuoriuscire lungo i percorsi interni del cavo coassiale, mantenendo l'integrità del contenimento. La sonda è dotata di un corpo in acciaio completamente filettato 3/8-24 UNF, progettato per il montaggio permanente nei carter delle macchine o negli alloggiamenti dei cuscinetti, e funziona direttamente con un sensore Proximitor 3300 XL e un cavo di prolunga.

Caratteristiche

• L'opzione 00 specifica un corpo in acciaio completamente filettato 3/8-24 UNF con una lunghezza non filettata di 0,0 pollici.
• L'opzione 40 fornisce una lunghezza complessiva del corpo di 4,0 pollici (101,6 mm).
• L'opzione 20 fornisce una lunghezza totale del cavo di 2,0 metri (6,6 piedi).
• L'opzione 12 è dotata di un cavo coassiale FluidLoc che impedisce la migrazione di olio e fluidi lungo l'interno del cavo.
• L'opzione 05 offre le certificazioni CSA, ATEX e IECEx per ambienti antideflagranti e a sicurezza intrinseca.
• La tecnologia a correnti parassite senza contatto previene l'usura fisica durante le misurazioni della posizione e delle vibrazioni dell'albero.
• Terminato con un connettore coassiale miniaturizzato ClickLoc per una connessione sicura con bloccaggio a scatto.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Monitoraggio dello spostamento dinamico del rotore e dell'espansione termica di compressori e pompe.
• Monitoraggio delle prestazioni dei cuscinetti a film fluido nelle apparecchiature rotanti critiche dell'industria pesante.
• Montaggio permanente in alloggiamenti dei cuscinetti e carter delle macchine dove sono necessari passaggi dei cavi a tenuta d'olio.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Impostare il gioco appropriato della sonda durante l'installazione fisica, generalmente a -9 Vdc (circa 1,27 mm o 50 mil) rispetto al bersaglio dell'albero per il monitoraggio delle vibrazioni radiali.
• Assicurarsi che la lunghezza non filettata sia selezionata correttamente in relazione allo spessore della parete dell'alloggiamento del cuscinetto, per evitare danni meccanici alla punta della sonda o alle filettature dell'alloggiamento.
• Seguire le linee guida standard per il cablaggio dei cavi di monitoraggio delle vibrazioni, utilizzando le schermature e i metodi di messa a terra a punto singolo raccomandati per ridurre al minimo il rumore del segnale.
• Non piegare il cavo coassiale FluidLoc oltre il raggio di curvatura minimo specificato durante l'installazione.
• Verificare che il connettore coassiale maschio ClickLoc scatti saldamente in posizione nel cavo di prolunga.

Conformità e certificazioni

• CSA Classe I, Divisione 1, Gruppi A, B, C, D
• ATEX II 1 G Ex ia IIC T5...T1 Ga
• IECEx Ex ia IIC T5...T1 Ga
