Descrizione

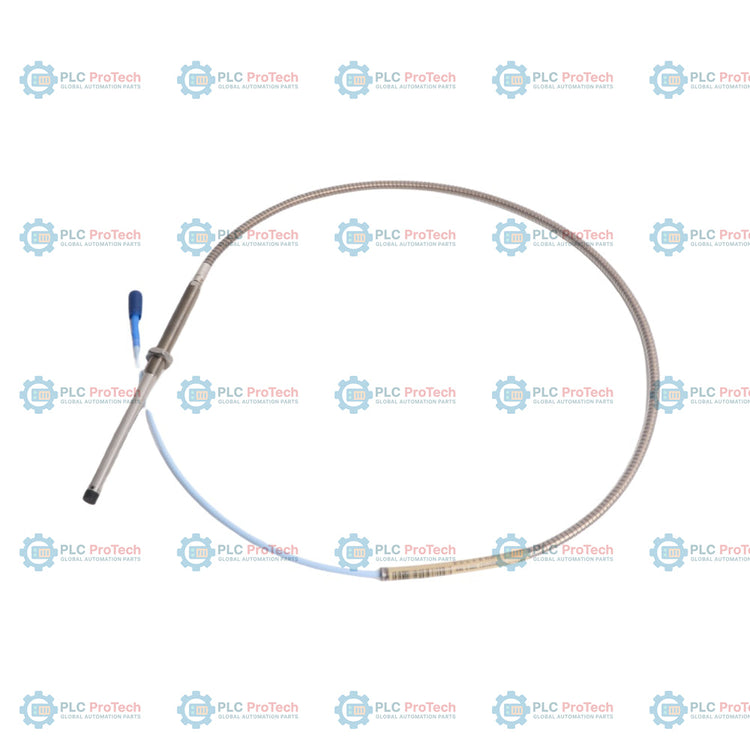

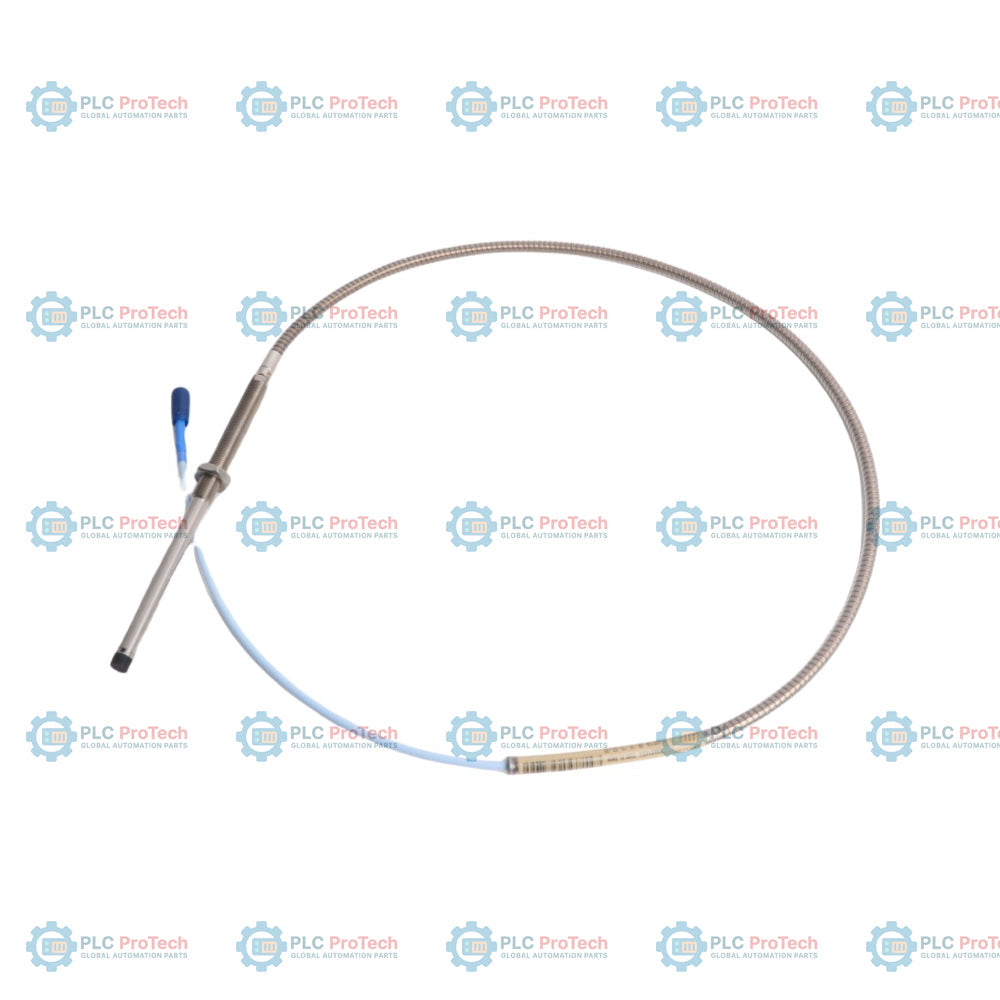

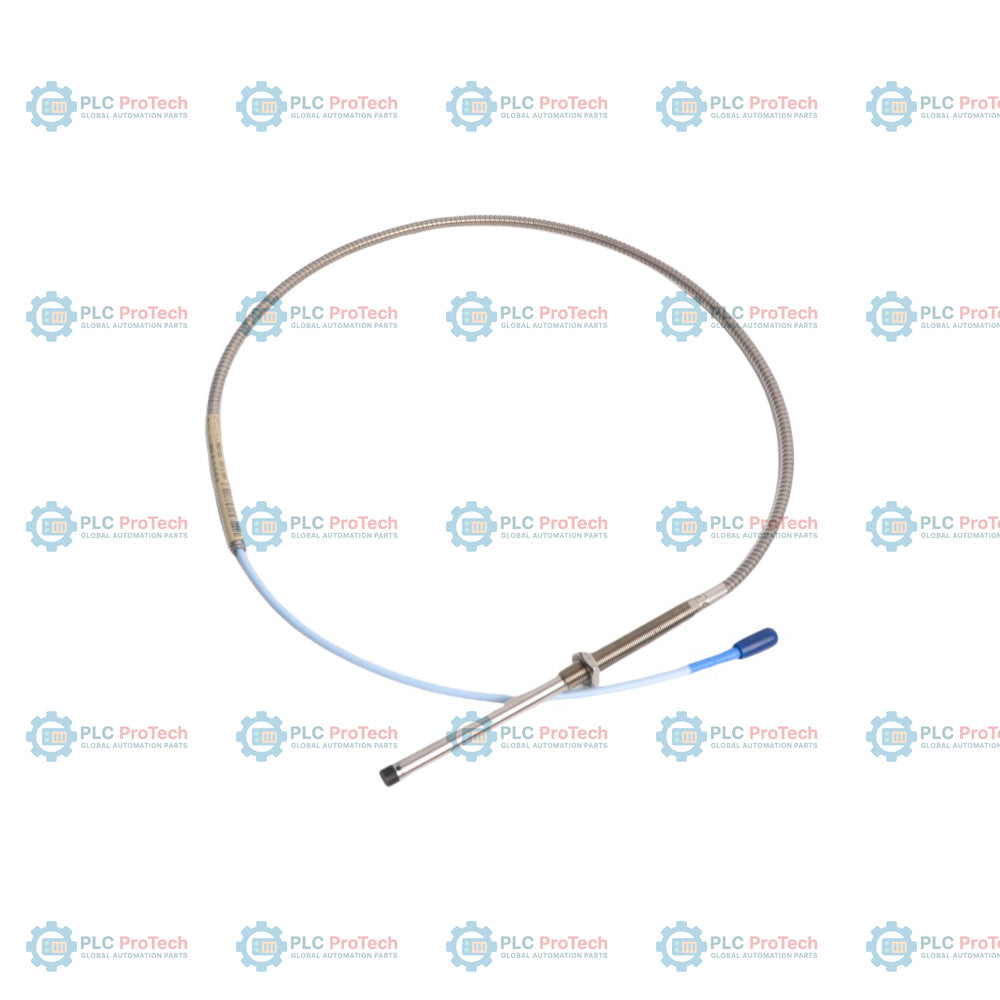

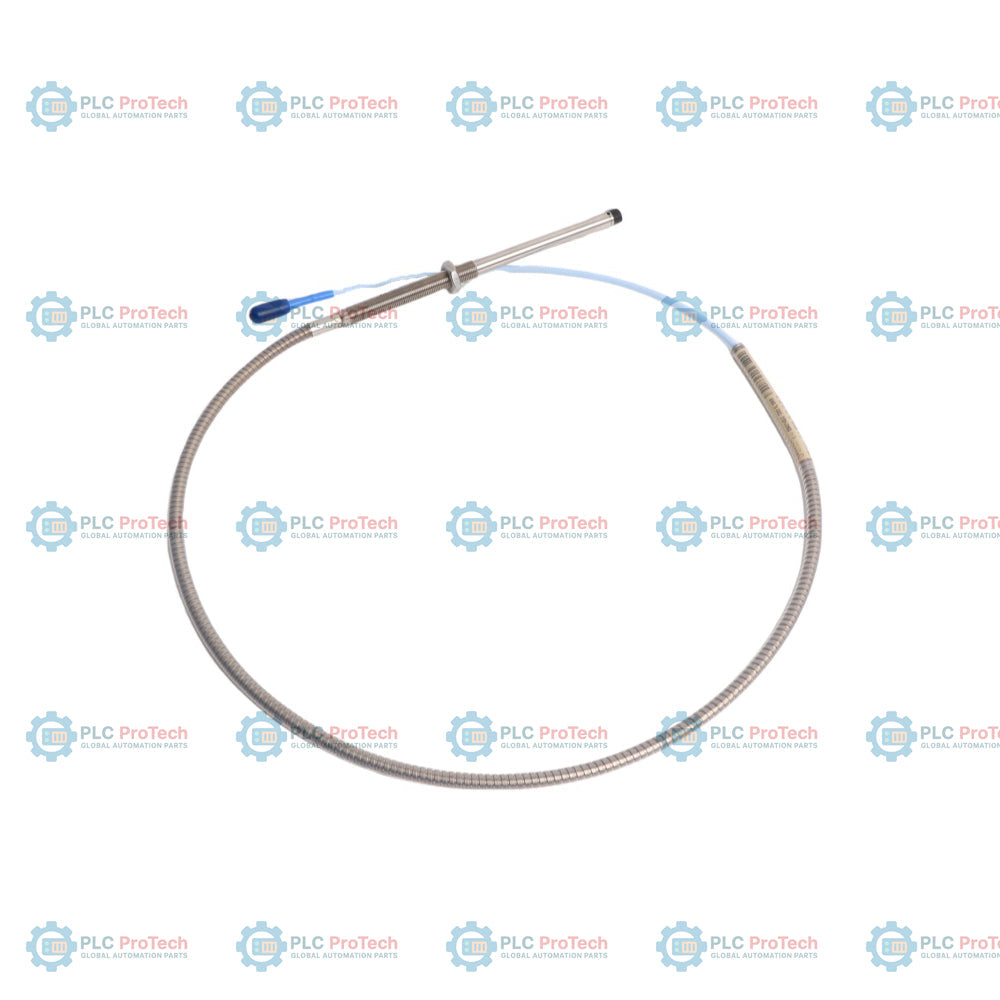

330104-08-16-10-02-00 È una sonda di prossimità 3300 XL da 8 mm configurata con una filettatura metrica M10 x 1 e una guaina corazzata flessibile integrata in acciaio inossidabile. Questa configurazione specifica presenta una lunghezza non filettata di 80 mm (opzione 08) abbinata a una lunghezza complessiva del corpo di 160 mm (opzione 16), risultando adatta per installazioni in manicotti per sonde a pozzo profondo o in carter di macchinari pesanti che richiedono una portata estesa. La sonda ha una lunghezza totale di 1,0 metro (opzione 10) ed è terminata con un connettore coassiale miniaturizzato ClickLoc (opzione 02), senza un’ulteriore protezione del connettore. Per questa configurazione non sono necessarie approvazioni per aree pericolose (opzione 00).

In quanto variante corazzata, questa sonda presenta una guaina flessibile in acciaio inossidabile che protegge il cavo coassiale da abrasioni fisiche, urti e curvature accentuate negli ambienti industriali più esigenti. Questa struttura corazzata la distingue dalle varianti non corazzate, come la serie 330103. La filettatura metrica M10 x 1 è compatibile con i montaggi metrici standard e la sonda funziona come parte di un sistema trasduttore completo 3300 XL quando viene combinata con un sensore Proximitor 3300 XL e un cavo di prolunga compatibili. Il sistema misura le vibrazioni dinamiche dell’albero, la posizione assiale o la velocità su macchinari rotanti come turbine a vapore, turbine a gas, compressori e riduttori.

Caratteristiche

• Corpo filettato in acciaio con filettatura metrica M10 x 1 e lunghezza complessiva del corpo di 160 mm (opzione 16).
• Lunghezza non filettata di 80 mm (opzione 08) per installazioni speciali in profondità.
• Rivestimento flessibile corazzato in acciaio inossidabile sul cavo coassiale standard da 1,0 metri (opzione 10) per una robusta protezione fisica.
• Connettore coassiale miniaturizzato ClickLoc (opzione 02) per un collegamento sicuro e senza utensili ai cavi di prolunga.
• Diametro della punta di 8,0 mm con incapsulamento in solfuro di polifenilene (PPS) per garantire la resistenza meccanica.
• Intervallo di temperatura operativa da -52 °C a +177 °C (da -62 °F a +350 °F) per ambienti con sonde standard.
• Fattore di scala medio (ASF) di 7,87 V/mm (200 mV/mil) se abbinato al sensore Proximitor 3300 XL.

Applicazioni

• Monitoraggio delle vibrazioni dell’albero e della posizione assiale su macchinari rotanti di grandi dimensioni.
• Applicazioni di montaggio in pozzi profondi nei cuscinetti di turbine a vapore e a gas.
• Ambienti industriali che richiedono un’elevata protezione meccanica contro l’abrasione e i tagli dei cavi.
• Misurazioni della velocità e del riferimento di fase (Keyphasor) su alberi industriali.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Durante l'installazione, mantenere un innesto minimo della filettatura di 15 mm per evitare danni o inceppamenti della filettatura.
• Assicurarsi che il connettore ClickLoc del cavo tra sonda e prolunga sia collegato saldamente; serrare solo a mano per evitare di danneggiare la placcatura in oro.
• Assicurarsi che la guaina flessibile corazzata sia instradata lontano da bordi affilati o parti mobili che potrebbero schiacciare la guaina in acciaio inossidabile.
• Mantenere uno spazio libero adeguato attorno alla punta della sonda (in genere un'area libera con diametro minimo di 40 mm attorno alla punta) per evitare diafonia laterale o interferenze dovute alle superfici metalliche adiacenti.
• Regolare sempre la distanza della sonda sul punto medio del suo intervallo lineare (circa -10 Vdc o una distanza di 1,27 mm / 50 mil) utilizzando un voltmetro e l'uscita del Proximitor, prima del serraggio finale dei dadi di bloccaggio.

Conformità e certificazioni

Questo SKU specifico (Opzione 00) non richiede approvazioni per aree pericolose. Per installazioni in aree pericolose (ATEX, IECEx, CSA), selezionare la variante Opzione 05 di questa serie di sonde.
