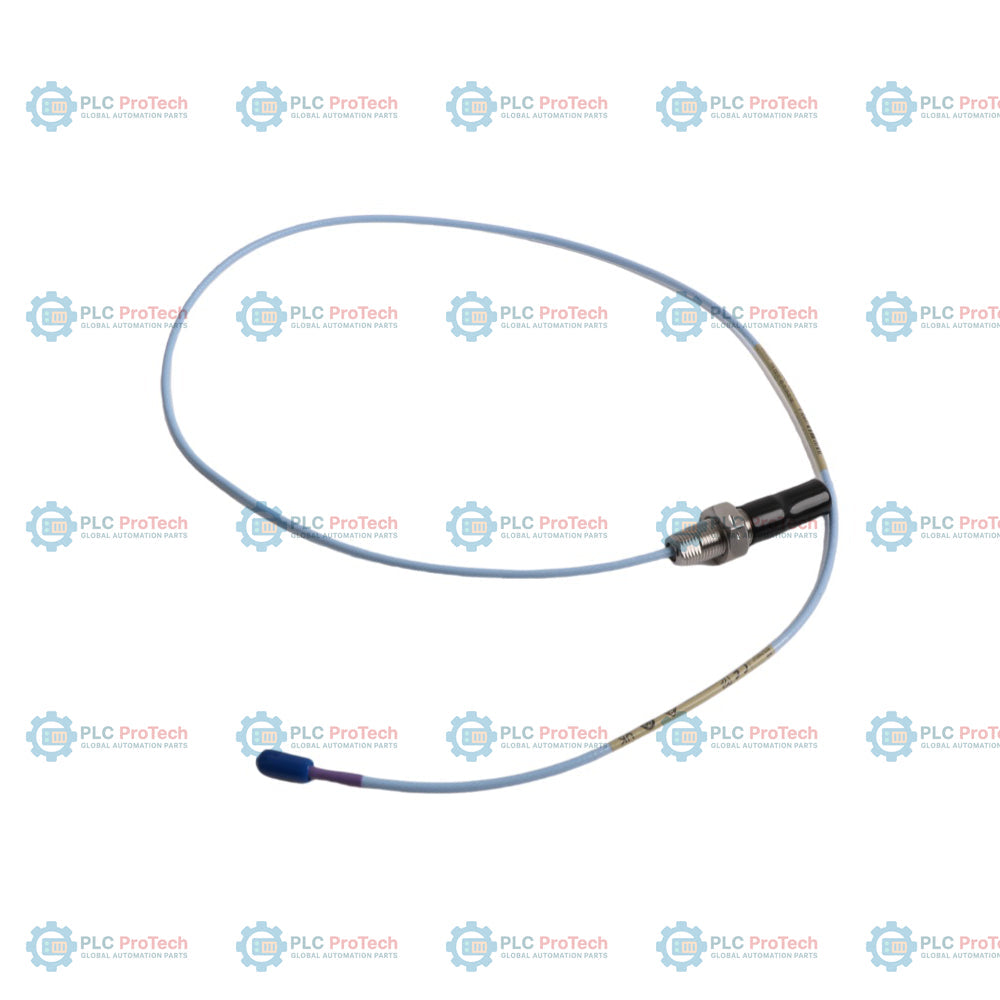

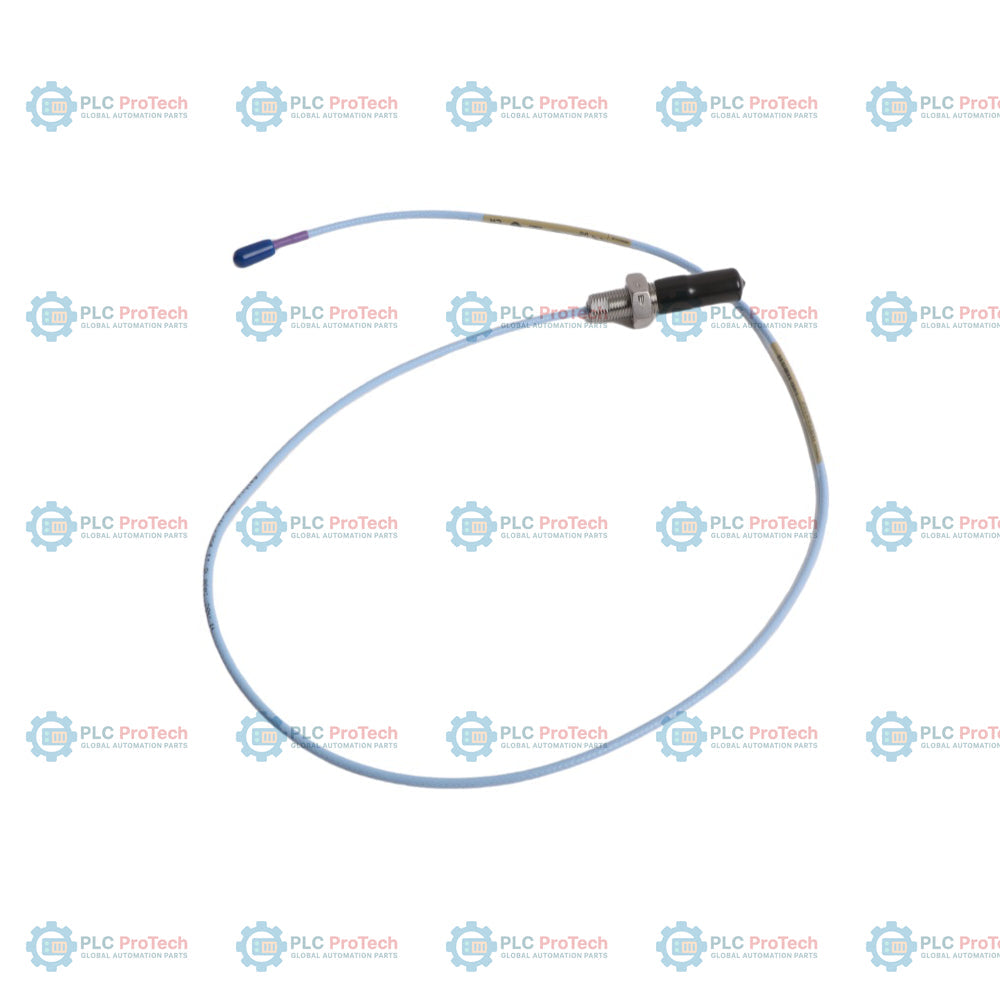

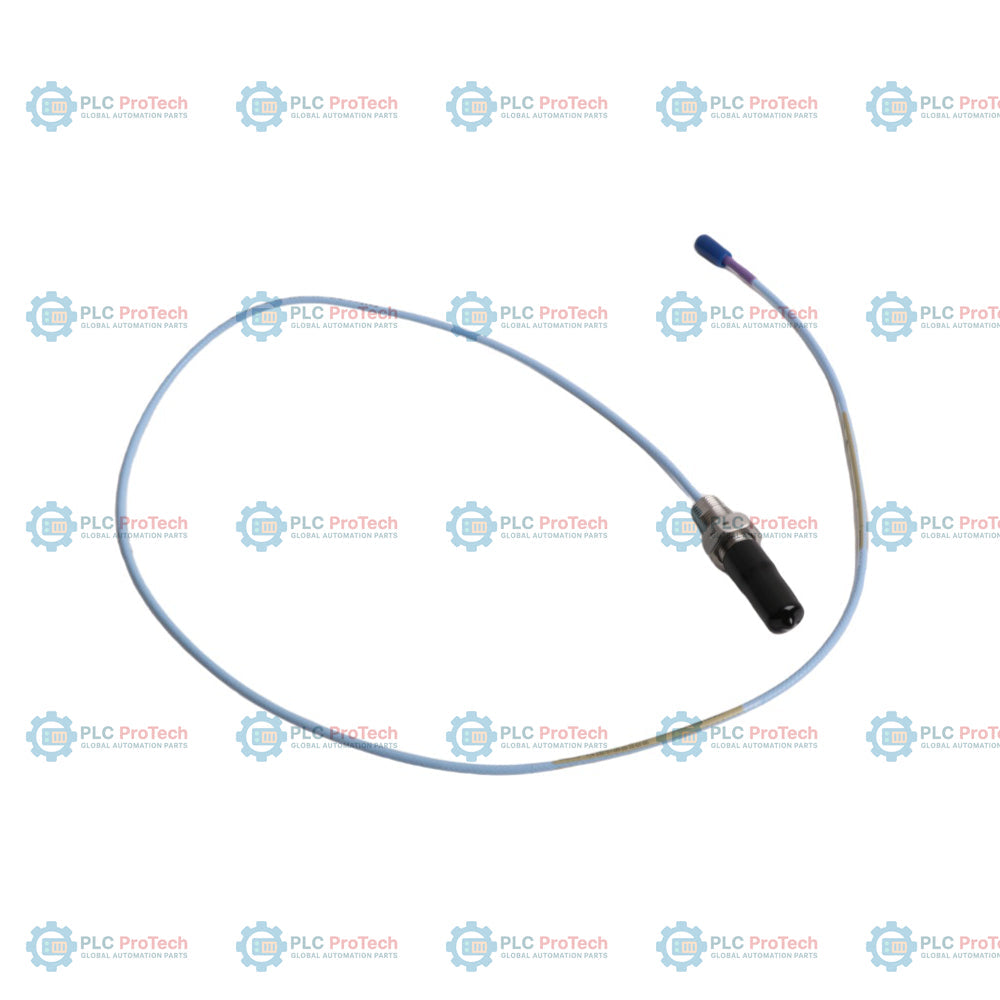

Bently Nevada 330707-00-20-10-02-00 3300 XL Sonda di prossimità da 11 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 in), l'opzione 20 (lunghezza del corpo di 2,0 in) e l'opzione 10 (lunghezza totale di 1,0 m) specificano questa configurazione della sonda di prossimità senza contatto 3300 XL da 11 mm — 330707-00-20-10-02-00. Questa sonda senza armatura presenta una filettatura standard 5/8-18 UNF-2A (modello base 330707) e un cavo coassiale standard terminante con un connettore ClickLoc miniaturizzato senza protezione del connettore (opzione 02). Questa configurazione non include approvazioni specifiche per aree pericolose (opzione 00).

Come parte di un sistema di trasduttori 3300 XL da 11 mm, questa sonda funziona insieme a un cavo di prolunga 3300 XL da 11 mm e a un sensore Proximitor 3300 XL da 11 mm. Fornisce un'uscita di 3,94 V/mm (100 mV/mil) per misurare vibrazioni e spostamenti senza contatto. Il diametro della punta di 11 mm offre un intervallo lineare di 4,0 mm (160 mil), più ampio rispetto ai sistemi di trasduttori standard da 8 mm, rendendola adatta alle applicazioni di posizione assiale, espansione differenziale della rampa e caduta dell'asta dei compressori alternativi.

Caratteristiche

• Filettatura e alloggiamento: filettatura 5/8-18 UNF senza armatura (modello base 330707)
• Lunghezza non filettata (opzione 00): 0,0 in (corpo completamente filettato)
• Lunghezza complessiva del corpo (opzione 20): 2,0 in
• Lunghezza totale (opzione 10): 1,0 metro (3,3 piedi)
• Cavo e connettore (opzione 02): connettore coassiale miniaturizzato ClickLoc, cavo standard
• Approvazione dell'ente (opzione 00): non richiesta
• Intervallo lineare più ampio: intervallo lineare di 4,0 mm (160 mil) a partire da circa 0,5 mm (20 mil) dal target
• Intercambiabilità: pienamente compatibile con gli altri componenti del sistema di trasduttori 3300 XL da 11 mm

Applicazioni

• Misurazioni della posizione assiale (spinta)
• Misurazioni dell'espansione differenziale della rampa nelle turbine a vapore
• Misurazioni della posizione o della caduta dell'asta nei compressori alternativi
• Misurazioni del tachimetro e della velocità zero
• Segnali di riferimento di fase (Keyphasor)
• Monitoraggio delle vibrazioni dell'albero e della posizione del rotore di turbine e compressori

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Impostazione della distanza: Allineare la punta della sonda a una distanza consigliata di 2.5 mm (100 mils) dalla superficie target per il posizionamento nella gamma lineare centrale.
• Limiti di coppia: Non superare la coppia nominale massima di 45.2 N-m (400 in-lb) per i corpi 5/8-18 UNF. La coppia di installazione consigliata è 15.2 N-m (133 in-lb).
• Impegno della filettatura: Mantenere l'impegno della filettatura entro il limite massimo di 0.938 in (24 mm) per evitare grippaggi o danni meccanici.
• Raggio di curvatura: Evitare curve strette nel cavo coassiale in FEP; mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in).
• Manipolazione del connettore: Serrare manualmente i connettori coassiali ClickLoc, quindi applicare una coppia massima di 0.565 N-m (5 in-lb) utilizzando una chiave dinamometrica. Non utilizzare nastro in silicone sull'area del connettore se esposta all'olio per turbine.

Conformità e certificazioni

• Direttiva CE: Direttiva sulla compatibilità elettromagnetica (EMC) 2014/30/UE
• Direttiva RoHS: Direttiva della Comunità Europea 2011/65/UE
