Descrizione

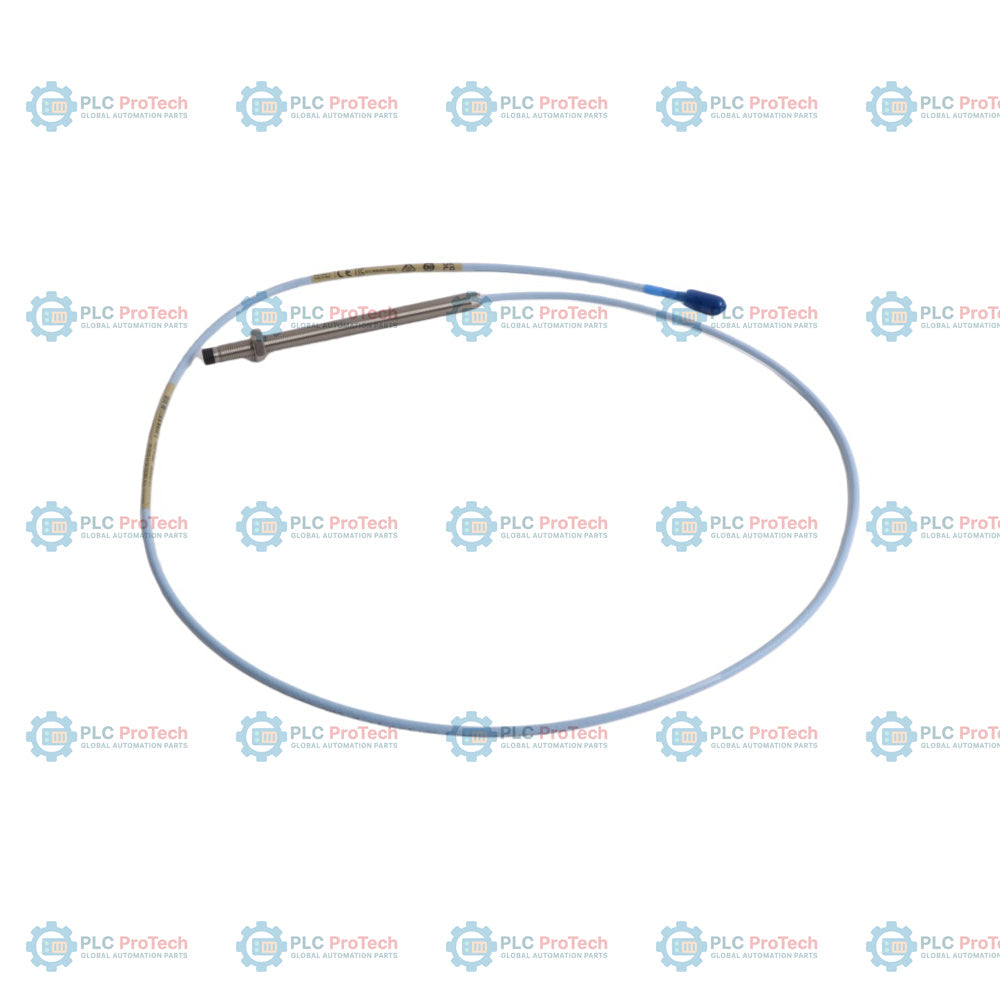

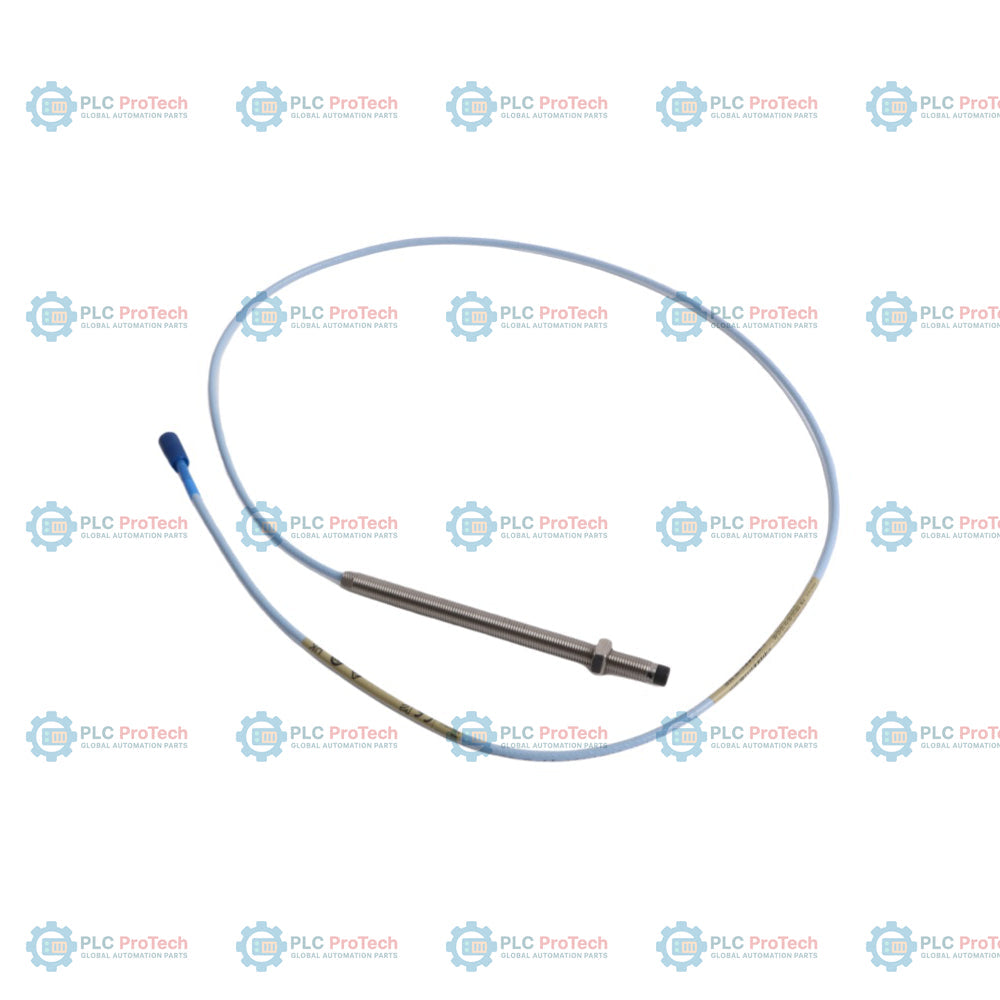

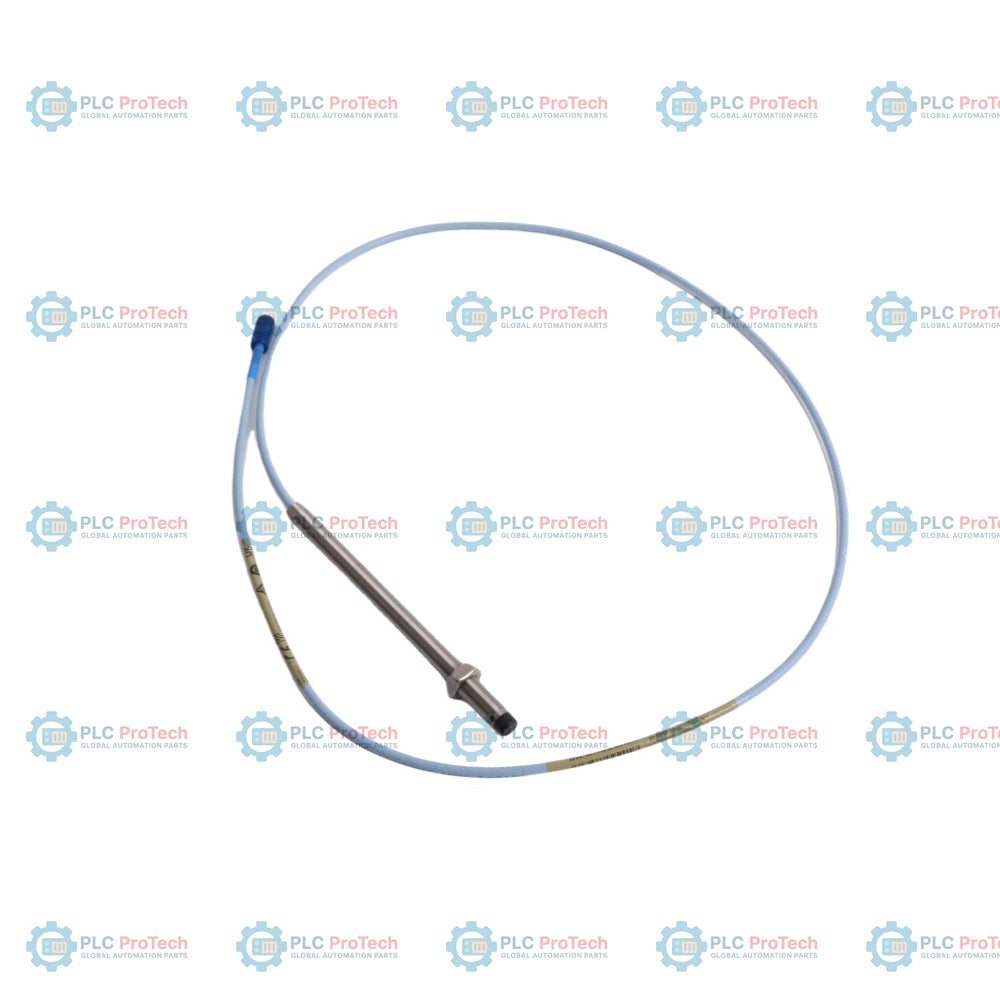

Progettata per la misurazione senza contatto e ad alta precisione delle vibrazioni e della posizione dell’albero, la Bently Nevada 330101-00-52-10-02-00 è una sonda di prossimità da 8 mm sviluppata per gli ambienti industriali più impegnativi. Basato sul principio delle correnti parassite, questo sistema trasduttore è ottimizzato per la protezione continua delle macchine. Funge da interfaccia essenziale nei sistemi di monitoraggio delle vibrazioni, collegandosi direttamente ai sensori Proximitor 3300 XL e ai cavi di prolunga per misurare il movimento dinamico dell’albero o il posizionamento statico del rotore.

A differenza delle varianti dotate di armatura protettiva o di certificazioni specifiche per aree pericolose, questa configurazione presenta un alloggiamento da 5,2 pollici interamente filettato (lunghezza non filettata di 0,0 pollici) con filettature standard 3/8-24 UNF, che consentono il montaggio diretto e una regolazione flessibile della profondità all’interno di fori filettati. Viene fornita con un cavo coassiale standard da 1,0 metri (3,3 piedi), terminato con un connettore coassiale ClickLoc miniaturizzato ad alta integrità. Questa versione non armata e non certificata per aree pericolose è ideale per le normali zone di monitoraggio delle macchine che richiedono una struttura meccanica robusta senza la complessità aggiuntiva delle aree pericolose.

Caratteristiche

• Il principio di misurazione a correnti parassite offre un rilevamento senza usura e senza contatto delle vibrazioni dell’albero del rotore e della posizione assiale.
• L’alloggiamento interamente filettato in acciaio inossidabile da 5,2 pollici consente la regolazione diretta della profondità e offre opzioni di montaggio versatili.
• Il cavo coassiale standard da 1,0 metri (3,3 piedi), dotato di un connettore ClickLoc miniaturizzato, garantisce un percorso del segnale stabile e a basse perdite.
• Il materiale robusto della punta e la struttura resistente dell’alloggiamento proteggono i componenti del sensore negli alloggiamenti dei cuscinetti soggetti a forti vibrazioni.
• Si integra perfettamente nei circuiti di monitoraggio standard 3300 XL da 8 mm e nei rack di protezione delle macchine della serie 3500.

Applicazioni

La sonda di prossimità 330101 è ampiamente utilizzata nei settori industriali pesanti per la protezione di apparecchiature rotanti critiche, tra cui:

• Monitoraggio delle vibrazioni radiali dell’albero di turbine a vapore e turbine a gas.
• Monitoraggio dello spostamento della spinta assiale in compressori centrifughi ad alta capacità e pompe multistadio.
• Monitoraggio dei giochi nei cuscinetti radenti a film d’olio e della posizione dell’albero rispetto all’alloggiamento del cuscinetto.
• Monitoraggio continuo di turbogeneratori, riduttori industriali e grandi ventilatori di torri di raffreddamento in aree non pericolose.

Informazioni per l’ordinazione

Specifiche tecniche

Linee guida per l’installazione

Per ottenere le massime prestazioni e la massima precisione dal sistema del trasduttore, seguire queste regole generali di progettazione:

• Calibrazione della distanza della sonda: Allineare la sonda rispetto alla superficie dell’albero bersaglio (solitamente in acciaio AISI 4140) utilizzando un micrometro preciso, per stabilire la tensione nominale della distanza richiesta in base ai requisiti del sistema.
• Connessione coassiale: Proteggere il connettore coassiale miniaturizzato ClickLoc da grasso, fluidi e detriti ambientali; evitare angoli di piegatura stretti sul cavo standard.
• Isolamento dal rumore: Instradare il cavo coassiale del sensore attraverso condotti dedicati o passerelle portacavi separati dai cablaggi di campo ad alta tensione, per ridurre al minimo l’accoppiamento del rumore elettromagnetico.
