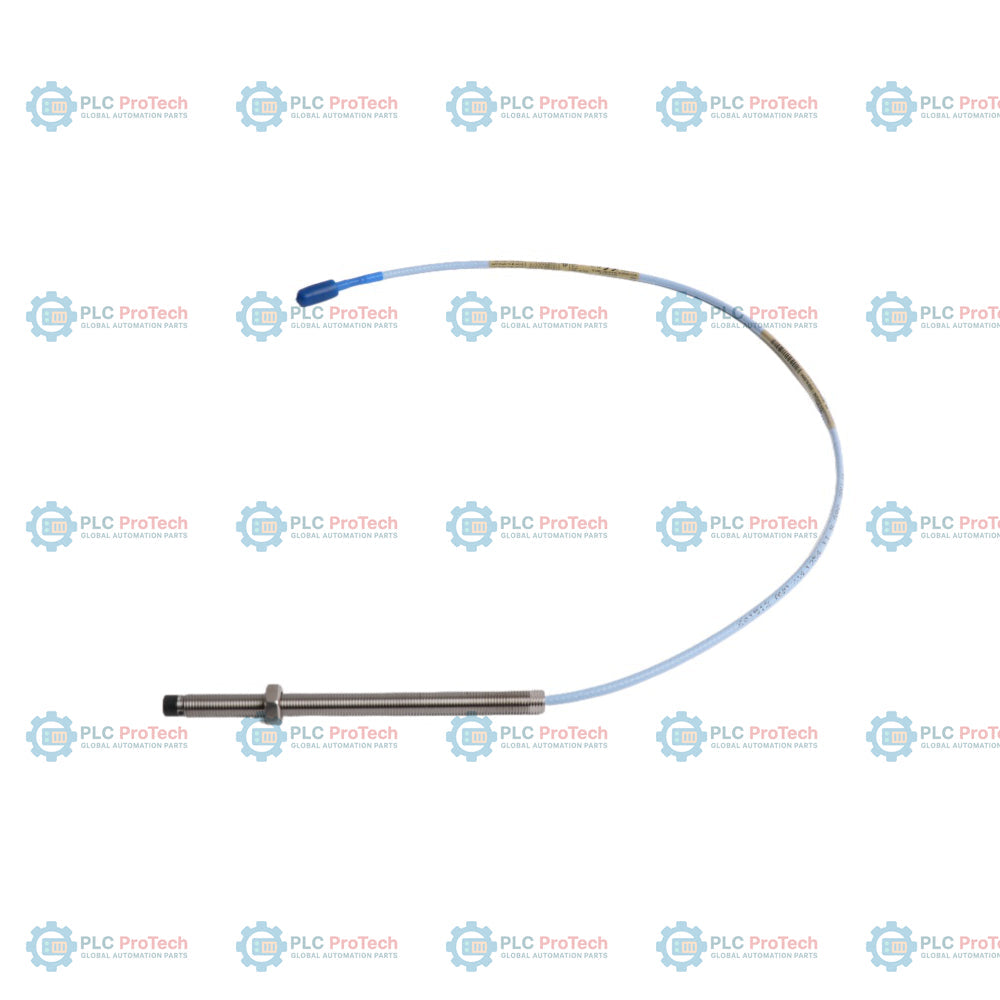

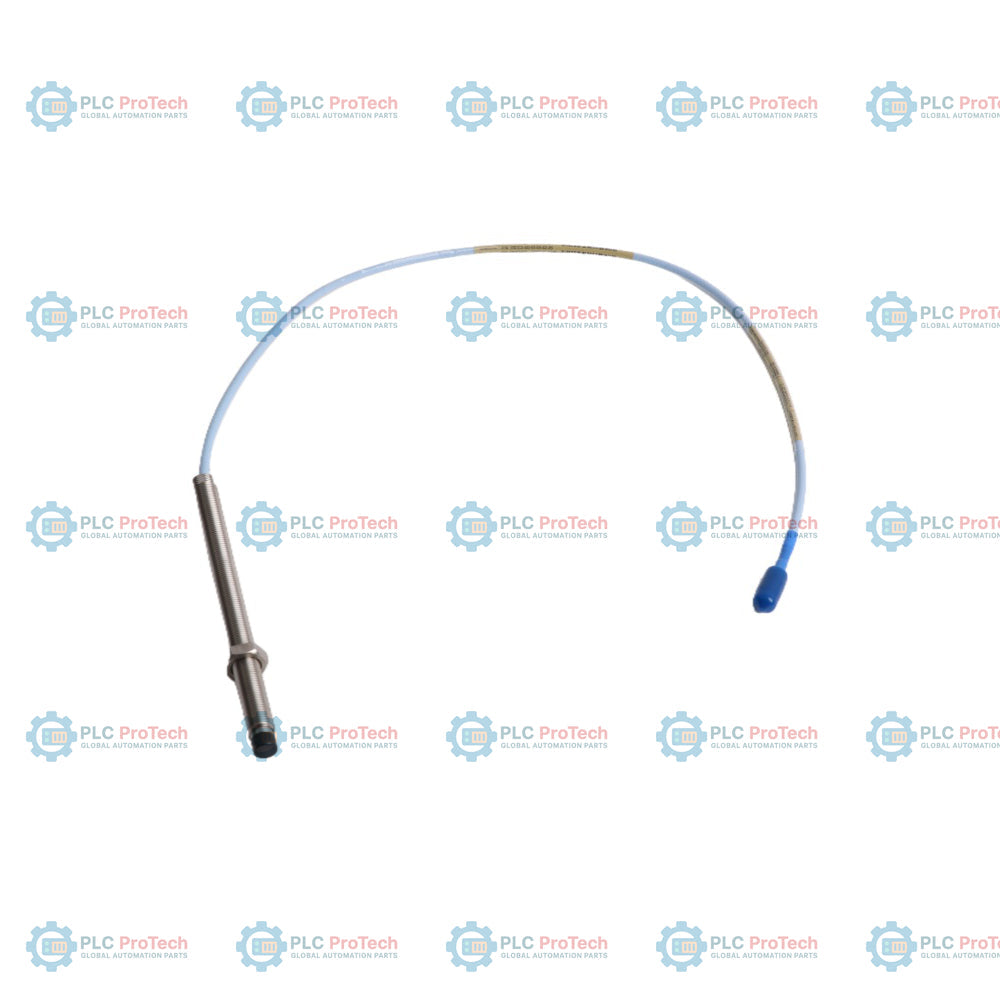

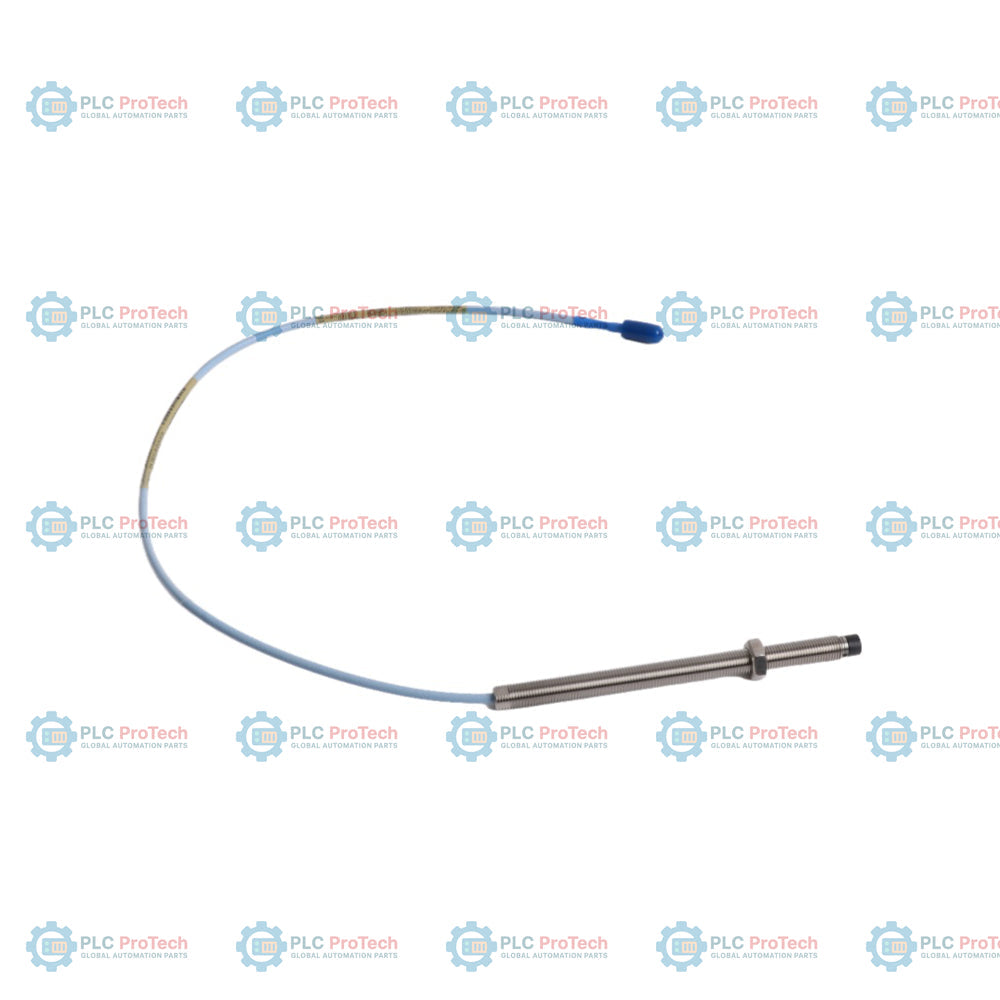

Bently Nevada 330101-00-59-15-12-12-05 Sonda di prossimità 3300 XL da 8 mm

Descrizione

Il Bently Nevada 330101-00-59-15-12-05 è una sonda di prossimità da 8 mm ad alta precisione appartenente alla famiglia di prodotti 3300 XL, standard del settore. Questa configurazione unica presenta una custodia in acciaio inossidabile completamente filettata da 5,9 pollici (0,0 pollici di lunghezza non filettata), una lunghezza totale della sonda di 1,5 metri (4,9 piedi), un cavo coassiale FluidLoc specializzato, un connettore ClickLoc miniaturizzato placcato in oro e omologazioni per aree pericolose CSA, ATEX e IECEx. A differenza delle configurazioni che utilizzano cavi standard, l'opzione FluidLoc presenta una tenuta interna del cavo pressurizzata che impedisce all'umidità, all'olio per turbine e ad altri gas di processo di migrare lungo l'interno del nucleo coassiale, fornendo una barriera preziosa nelle installazioni sommerse o ad alta pressione. Poiché questo modello non dispone di armatura protettiva, offre un profilo del cavo altamente flessibile per percorsi ordinati e stretti all'interno di condotti e alloggiamenti delle macchine.

Funzionando come trasduttore a correnti parassite, questa sonda esegue misurazioni senza contatto delle vibrazioni e della posizione statica dell'albero. Si interfaccia direttamente con un cavo di prolunga 3300 XL e un sensore Proximitor 3300 XL (come quelli della serie 330180) per emettere un segnale di tensione direttamente proporzionale alla distanza tra la punta in plastica PPS da 8 mm e la superficie del bersaglio osservato, in genere un albero in acciaio AISI 4140. Il sistema 3300 XL offre un'eccezionale stabilità termica e precisione, soddisfacendo gli standard API 670. Questa configurazione della sonda è retrocompatibile con i componenti legacy Bently Nevada delle serie 3300 da 5 mm e 8 mm non XL, consentendo una semplice sostituzione del sensore senza richiedere modifiche estese alle catene di monitoraggio esistenti.

Caratteristiche

• Diametro nominale della punta della sonda di 8 mm con robusto incapsulamento in solfuro di polifenilene (PPS) per la massima resistenza alle sollecitazioni fisiche e agli ambienti aggressivi con film d'olio.
• La tecnologia del cavo coassiale FluidLoc impedisce la migrazione di olio, sostanze chimiche e umidità lungo i conduttori interni del cavo.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro consente una connessione altamente affidabile senza richiedere strumenti specializzati di crimpatura o assemblaggio.
• Custodia completamente filettata (0,0 pollici di lunghezza non filettata) con filettature standard 3/8-24 UNF e una lunghezza complessiva della custodia di 5,9 pollici per inserimenti profondi nell'alloggiamento del cuscinetto.
• La lunghezza totale della sonda di 1,5 metri è progettata per integrarsi nelle configurazioni di sistema standard da 5 o 9 metri complessivi.
• L'opzione di approvazione dell'ente 05 garantisce la conformità certificata alle normative sulle aree pericolose per le zone di installazione ATEX, IECEx e CSA.
• Il robusto design senza armatura offre una maggiore flessibilità del cavo ed è ottimizzato per l'installazione in sistemi di conduit esterni rigidi.

Applicazioni

Questa configurazione della sonda di prossimità dotata di FluidLoc è ideale per macchinari rotanti soggetti a forti vibrazioni e per applicazioni in cui la migrazione di fluidi di processo o dell'olio lubrificante rappresenta un problema. Le applicazioni industriali comuni includono:

• Monitoraggio delle vibrazioni e dello spostamento assiale degli alberi di turbine a vapore e a gas
• Monitoraggio della posizione del rotore di compressori e pompe ad alta pressione
• Macchinari con cuscinetti a film d'olio operanti ad alta pressione o in condizioni sommerse
• Riferimento Keyphasor e misurazioni della velocità su alberi rotanti ad alta velocità
• Protezione continua dei macchinari industriali rotanti in impianti petroliferi e del gas, petrolchimici e di generazione elettrica

Informazioni per l'ordine

Il numero di parte 330101-00-59-15-12-05 rappresenta una configurazione ordinabile altamente specifica della sonda di prossimità 3300 XL da 8 mm. Ogni segmento corrisponde a una specifica fisica definita in fabbrica, descritta di seguito:

Specifiche tecniche

Linee guida per l'installazione

Il rispetto di queste linee guida professionali per l'installazione garantisce misurazioni delle vibrazioni affidabili e durature:

• Calibrazione del traferro della sonda: Montare la sonda utilizzando una staffa fisica o un micrometro e verificare il traferro monitorando la tensione continua del traferro sul sensore Proximitor. Impostare la tensione sul punto di calibrazione nominale del sistema (in genere -10 Vdc per un traferro di livello intermedio).
• Limiti di innesto della filettatura: Mantenere l'innesto della filettatura entro i limiti Bently Nevada. Per le filettature 3/8-24 UNF, non superare una lunghezza massima di innesto di 0.563 pollici per evitare il grippaggio della filettatura o danni all'involucro.
• Integrità della tenuta del fluido: Assicurarsi che la guarnizione toroidale in Viton sia pulita e posizionata correttamente per mantenere una solida barriera di pressione. Evitare di esporre il gruppo sonda a temperature operative inferiori a -34 Celsius, poiché ciò può causare un cedimento prematuro della tenuta di pressione.
• Instradamento e schermatura: Instradare il cavo coassiale con un'adeguata schermatura e messa a terra per ridurre al minimo il rumore elettrico. Evitare di far passare i cavi su bordi metallici affilati e mantenere il raggio di curvatura minimo consentito per preservare l'integrità interna FluidLoc.

Conformità e certificazioni

La configurazione 330101-00-59-15-12-05 include il pacchetto standard di approvazioni dell'ente 05, offrendo un'ampia conformità per gli ambienti industriali pericolosi:

• CSA: Approvato per aree pericolose nelle installazioni nordamericane.
• ATEX: Certificato per la sicurezza intrinseca e gli ambienti non incendiari (Zona 0, Zona 1 e Zona 2).
• IECEx: Certificato per installazioni in atmosfere esplosive a livello globale.
• Marchio CE: Pienamente conforme alle direttive dell'Unione Europea applicabili in materia di compatibilità elettromagnetica e ambiente.
