Descrizione

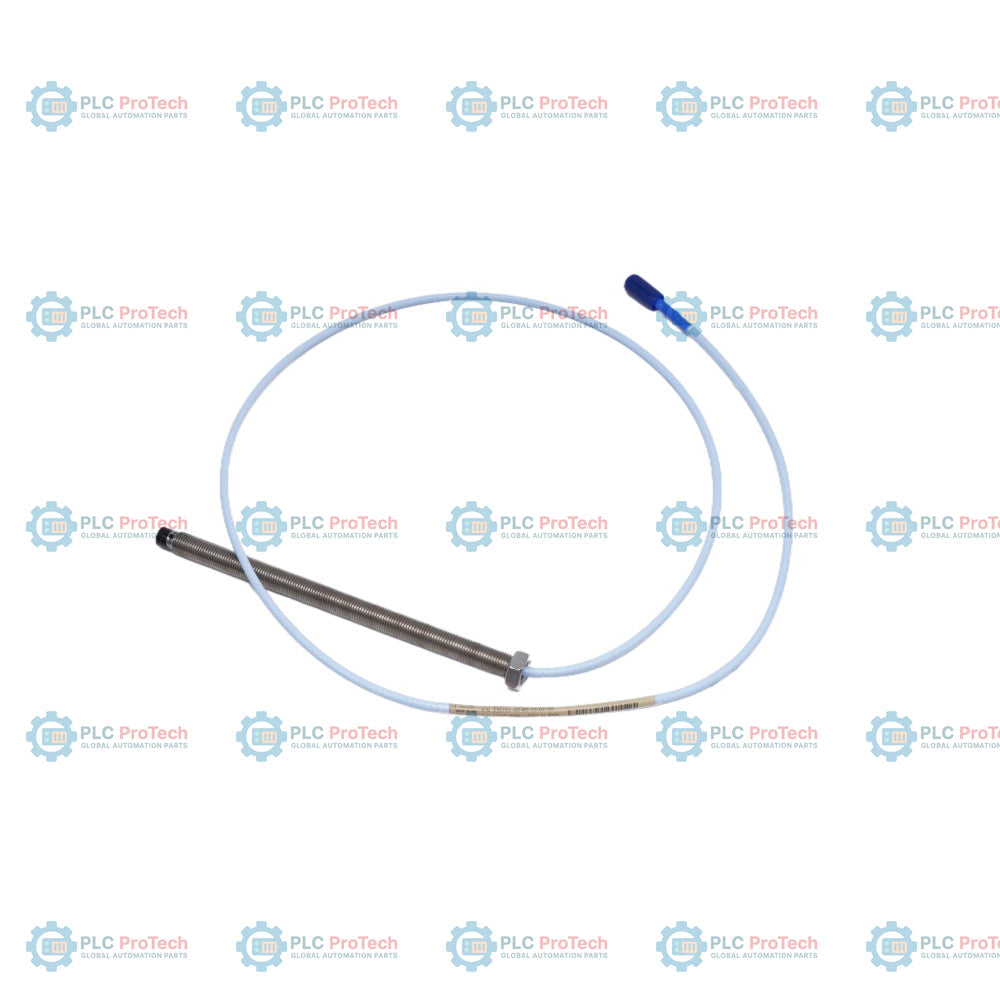

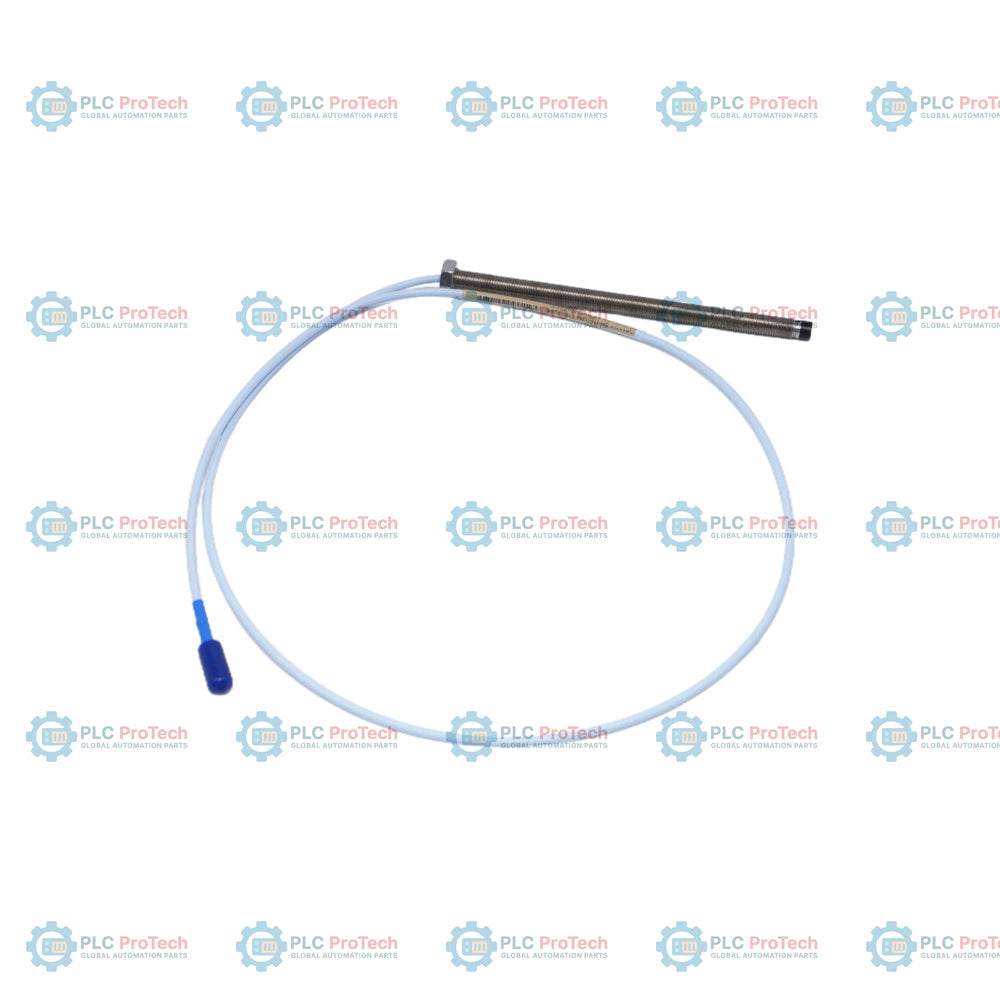

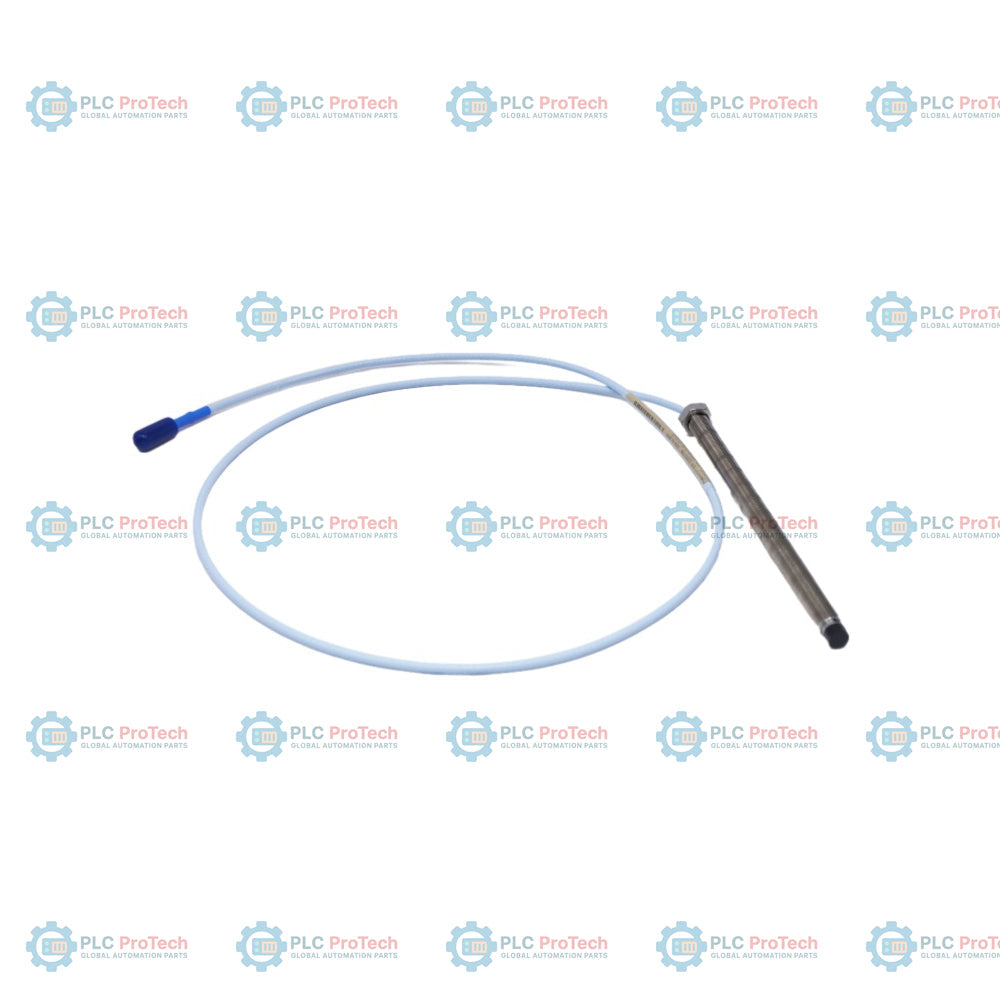

Ottimizzato per le misurazioni senza contatto delle vibrazioni e dello spostamento dell’albero, il Bently Nevada 330101-00-61-15-02-00 è una sonda di prossimità da 8 mm senza armatura, progettata con filettature 3/8-24 UNF. Questa configurazione specifica è pensata per applicazioni che richiedono un corpo completamente filettato, con una lunghezza non filettata di 0,0 pollici abbinata a una robusta lunghezza complessiva dell’involucro di 6,1 pollici. Il cavo standard integrato ha una lunghezza di 1,5 metri (4,9 piedi) e termina con un connettore coassiale ClickLoc miniaturizzato ad alta affidabilità. Poiché questa variante è configurata senza certificazioni per aree pericolose (opzione di certificazione 00), offre una soluzione di monitoraggio efficiente e pratica per gli ambienti industriali standard. Funziona perfettamente all’interno della catena di trasduttori 3300 XL per proteggere macchinari rotanti critici come turbine a vapore, turbine a gas, compressori e pompe.

Caratteristiche

• Sonda di prossimità con punta da 8 mm ottimizzata per la misurazione senza contatto dello spostamento mediante correnti parassite
• Corpo della sonda completamente filettato 3/8-24 UNF-2A (lunghezza non filettata di 0,0 pollici) per una profondità di montaggio flessibile
• Robusto involucro con lunghezza complessiva di 6,1 pollici, realizzato in acciaio inossidabile AISI 303 o 304 durevole
• Cavo triassiale standard da 1,5 metri, isolato in propilene etilene fluorurato (FEP), che offre un’elevata resistenza chimica
• Il connettore coassiale ClickLoc miniaturizzato placcato in oro garantisce un contatto elettrico costante e una trasmissione affidabile del segnale
• Punta robusta realizzata in solfuro di polifenilene (PPS) ad alte prestazioni per ambienti industriali difficili
• Intercambiabili elettricamente e fisicamente con i componenti 3300 non XL da 5 mm e 8 mm

Applicazioni

• Monitoraggio delle vibrazioni e della posizione assiale dell’albero di turbine a vapore e a gas
• Misurazioni dello spostamento assiale del rotore dei compressori
• Monitoraggio delle vibrazioni radiali negli alloggiamenti dei cuscinetti a film fluido
• Rilevamento dello spostamento e della velocità dell’albero delle pompe
• Protezione delle macchine e monitoraggio delle condizioni in installazioni industriali non pericolose

Informazioni per l’ordine

Specifiche tecniche

Connessioni e interfacce

La sonda è dotata di un connettore coassiale miniaturizzato integrato, progettato per essere collegato direttamente ai cavi di prolunga Bently Nevada.

Linee guida per l’installazione

• Montaggio: Assicurarsi che la sonda sia montata con la corretta impostazione della distanza della sonda (in genere 1.27 mm o 50 mil per la calibrazione standard con target in acciaio AISI 4140) rispetto alla superficie del target.
• Impegno della filettatura: Non superare l’impegno massimo consigliato della filettatura di 0.563 inches per evitare bloccaggi durante l’installazione. Utilizzare la coppia di serraggio consigliata per l’installazione di 11.2 N-m (100 in-lbf).
• Instradamento dei cavi: Instradare il cavo coassiale isolato in FEP lontano da aree ad alta temperatura, bordi affilati e linee di alimentazione ad alta tensione. Assicurarsi di rispettare il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per evitare il degrado del segnale.
• Manutenzione dei connettori: Assicurarsi che i connettori ClickLoc siano puliti e asciutti e che siano serrati a mano durante l’assemblaggio. Utilizzare una protezione per connettori in silicone se l’esposizione all’umidità ambientale costituisce un problema.
• Messa a terra: Seguire le pratiche standard di messa a terra e schermatura dei sistemi di monitoraggio delle vibrazioni, assicurandosi che le schermature siano collegate alla terra dello strumento sul pannello rack o nella scatola di giunzione.

Conformità e certificazioni

Questa specifica variante (codice opzione 00) non dispone né richiede approvazioni per aree pericolose. Per le installazioni in aree pericolose che richiedono approvazioni ATEX, IECEx o CSA, è necessario selezionare configurazioni alternative (come il codice opzione 05).
