Descrizione

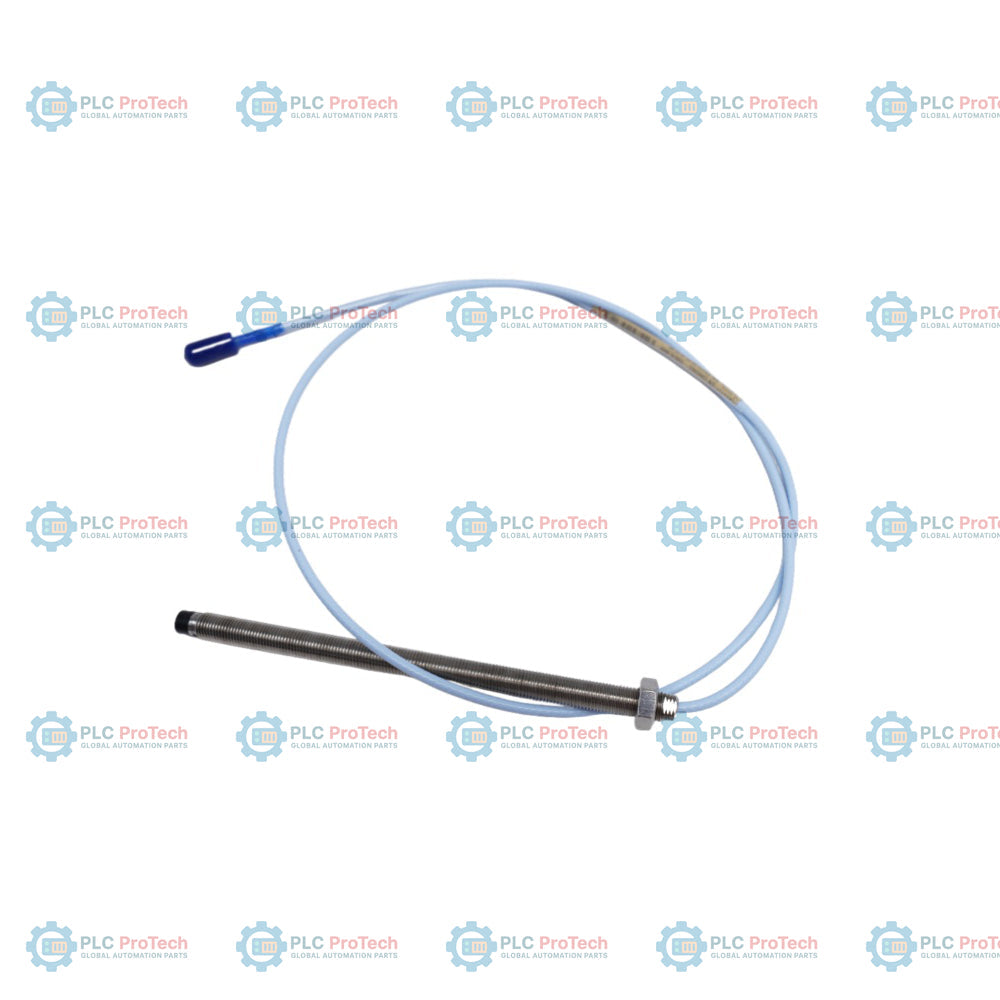

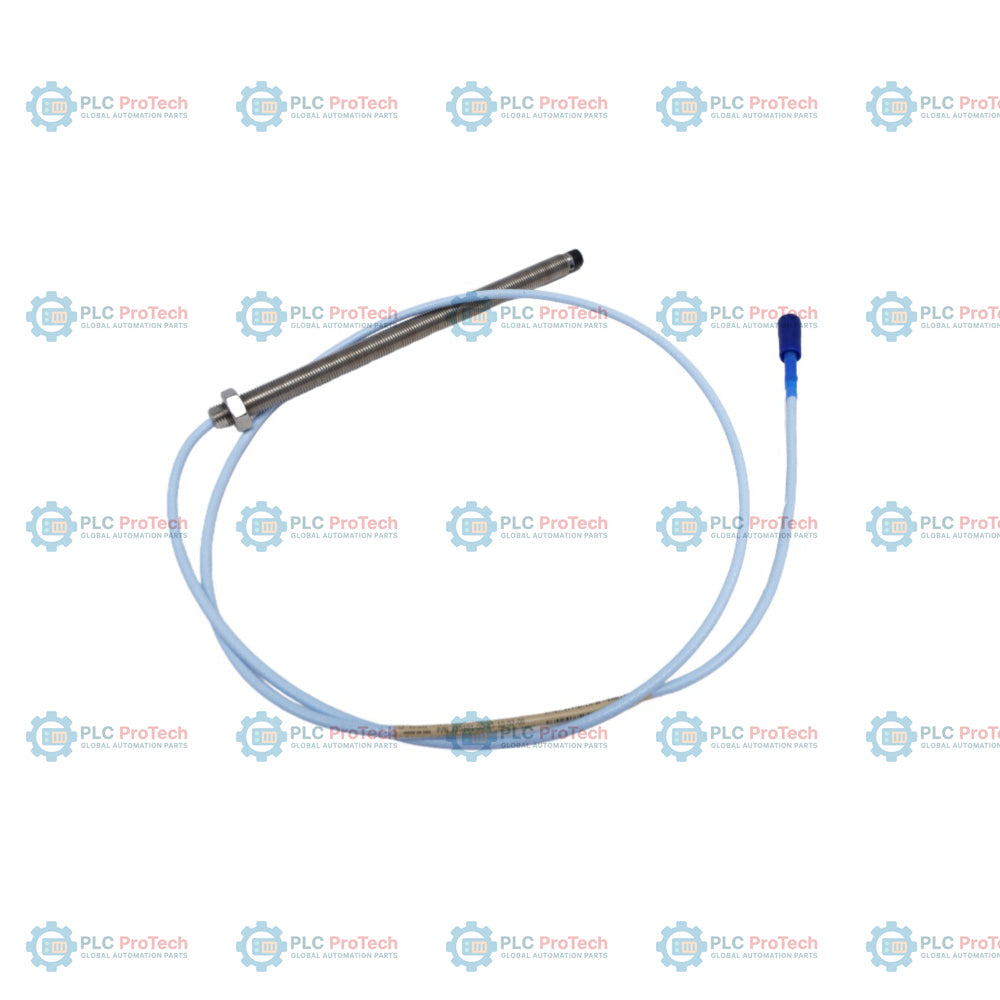

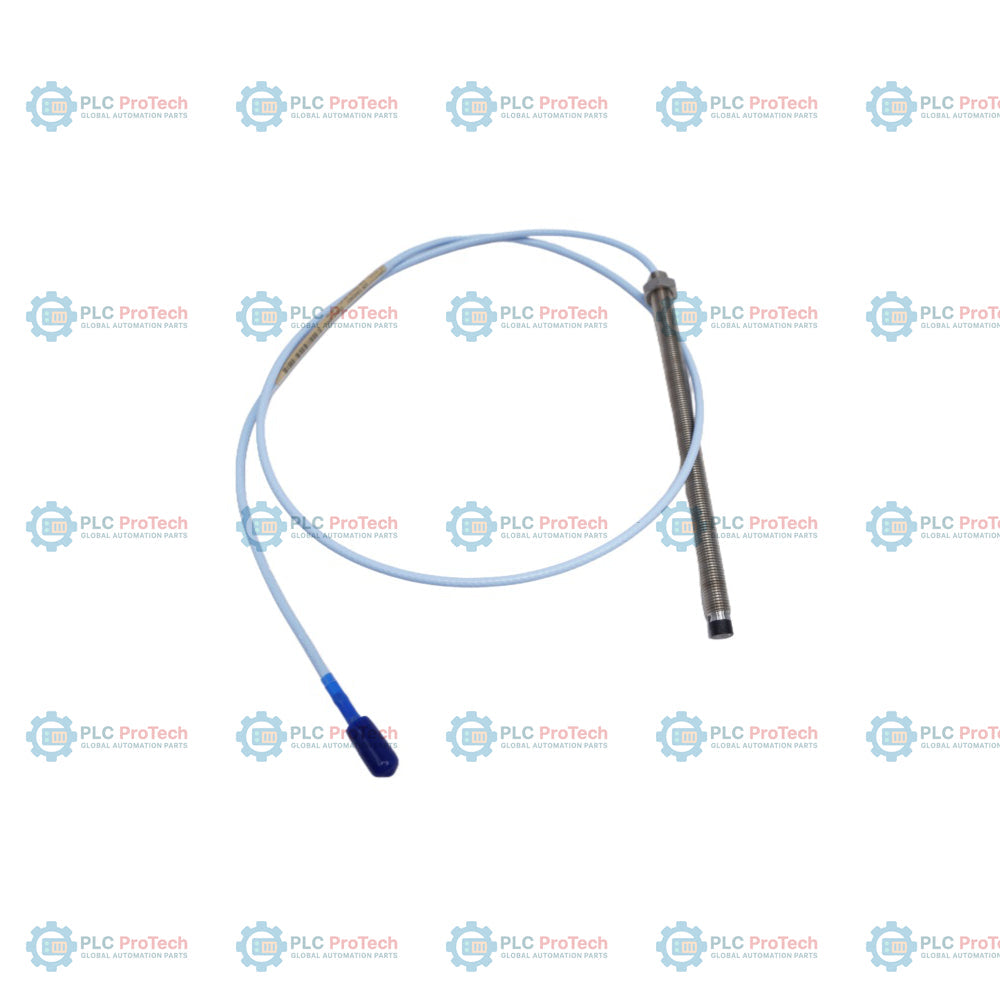

Bently Nevada 330101-00-67-20-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni, progettata per la misurazione continua, senza contatto, dello spostamento e delle vibrazioni dell'albero in macchinari industriali critici. Questa configurazione specifica si distingue per il corpo completamente filettato da 6,7 pollici (170 mm), senza alcuna porzione non filettata (lunghezza non filettata di 0,0 pollici), una lunghezza complessiva della sonda di 2,0 metri (6,6 piedi), un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore e approvazioni complete delle agenzie ATEX, IECEx e CSA per ambienti pericolosi. Grazie alla tecnologia a correnti parassite, consente il monitoraggio ad alta precisione della distanza in turbine a vapore e a gas, compressori centrifughi e pompe industriali pesanti.

In quanto componente essenziale del sistema di trasduttori di prossimità Bently Nevada 3300 XL da 8 mm, la sonda è pienamente compatibile con i sensori Proximitor della serie 330180 e con i cavi di prolunga standard 330130. Il cavo coassiale standard integrato da 2,0 metri è isolato in fluoroetilene propilene (FEP) per resistere a condizioni operative estreme. Rilevando i giochi dinamici dell'albero, questa sonda fornisce diagnosi essenziali delle vibrazioni direttamente ai sistemi di protezione delle macchine, come il rack Bently Nevada serie 3500, prevenendo guasti catastrofici e riducendo i tempi di fermo non pianificati.

Caratteristiche

• Diametro della punta di 8 mm ottimizzato per misurazioni precise e senza contatto dello spostamento mediante correnti parassite.
• La robusta punta della sonda in solfuro di polifenilene (PPS) garantisce la massima resistenza agli urti fisici e all'ingresso dell'umidità.
• Corpo filettato in acciaio inossidabile AISI 303/304, progettato per resistere agli ambienti industriali corrosivi.
• Cavo triassiale standard isolato in fluoroetilene propilene (FEP) da 75 ohm.
• Connettore coassiale miniaturizzato ClickLoc in ottone placcato oro per una trasmissione del segnale sicura e affidabile.
• Sigilla la pressione differenziale tra la punta della sonda e il corpo mediante un O-ring Viton integrato.
• Pienamente conforme ai requisiti CSA, ATEX e IECEx per l'installazione in zone pericolose.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Monitoraggio dello spostamento del compressore centrifugo e del rotore negli impianti chimici.
• Rilevamento dell'eccentricità dell'albero e del movimento assiale delle pompe critiche.
• Sistemi permanenti di protezione e diagnostica per macchinari industriali rotanti.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Assicurare un'installazione corretta per una protezione accurata dei macchinari:

• Impegno della filettatura: L'impegno massimo consigliato della filettatura è di 0,563 pollici (1,5 volte il diametro della filettatura) per evitare inceppamenti meccanici.
• Instradamento dei cavi: Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per preservare l'integrità del segnale ad alta frequenza. Tenere i cavi di segnale separati dai cablaggi ad alta tensione.
• Setpoint del gap della sonda: Regolare il gap della sonda utilizzando la calibrazione della tensione CC del sistema (in genere -10 Vcc corrispondenti a un gap nominale di 1,27 mm o 50 mil per target in acciaio AISI 4140).
• Messa a terra: Assicurarsi che la schermatura del cavo coassiale sia collegata a terra presso il sensore Proximitor o la morsettiera della barriera, prevenendo i loop di terra.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T5...T1 Ga a sicurezza intrinseca per ambienti pericolosi.
• CSA: Approvato per Classe I, Divisione 1, gruppi.
• Parametri dell'entità: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH se abbinato a barriere Bently Nevada certificate.
