Cavo di prolunga Bently Nevada 330930-040-01-05 3300 NSv

Descrizione

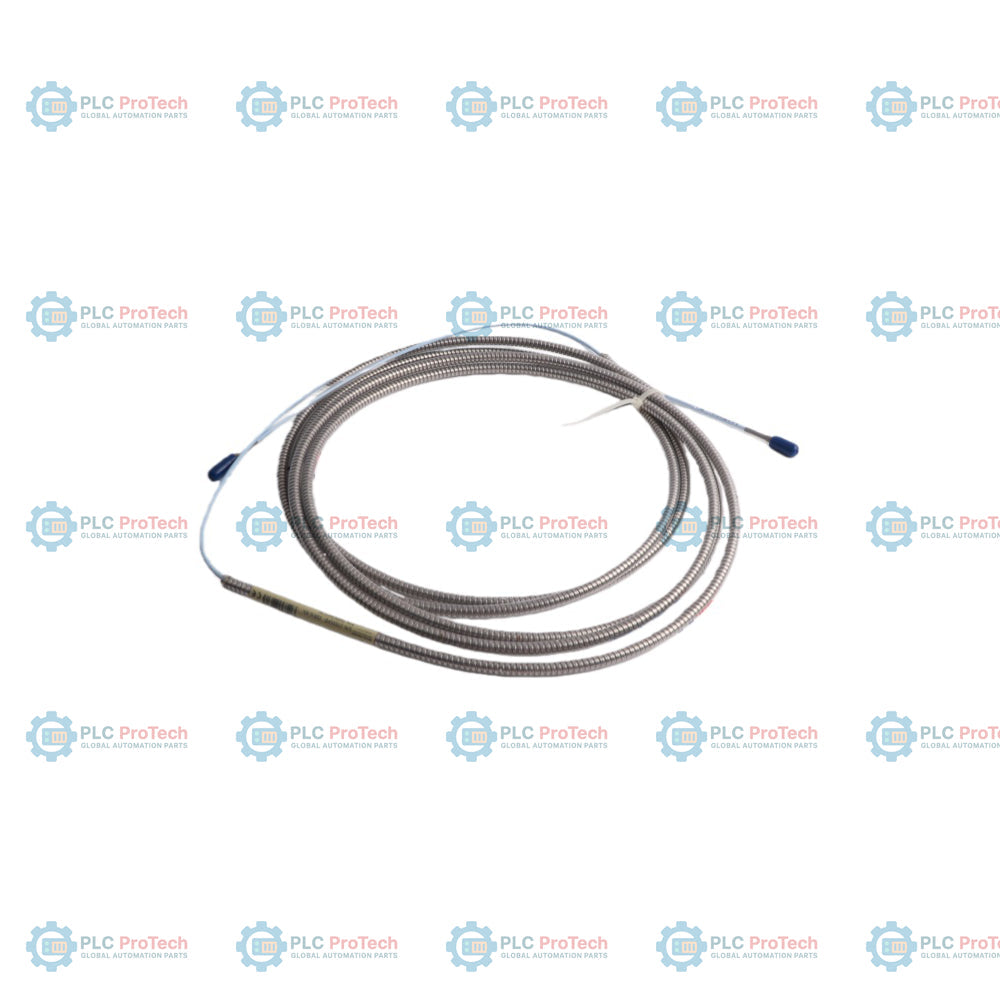

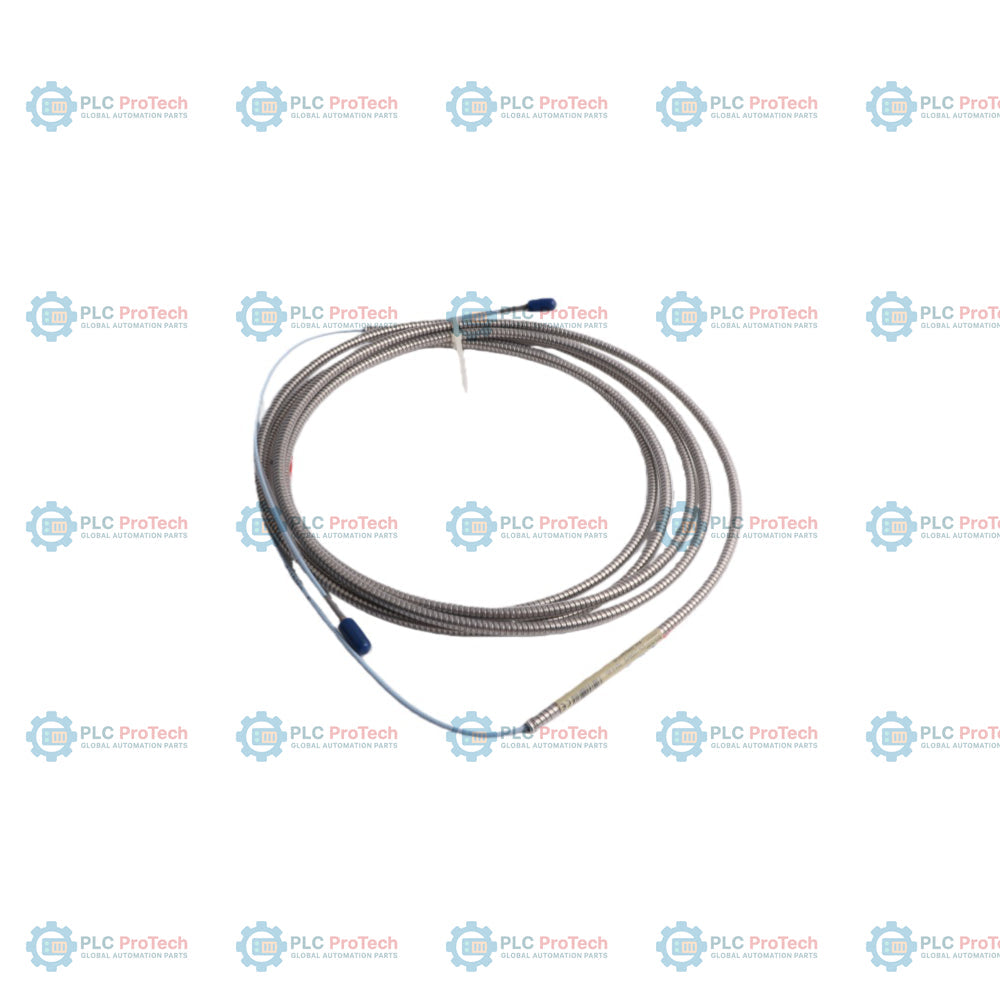

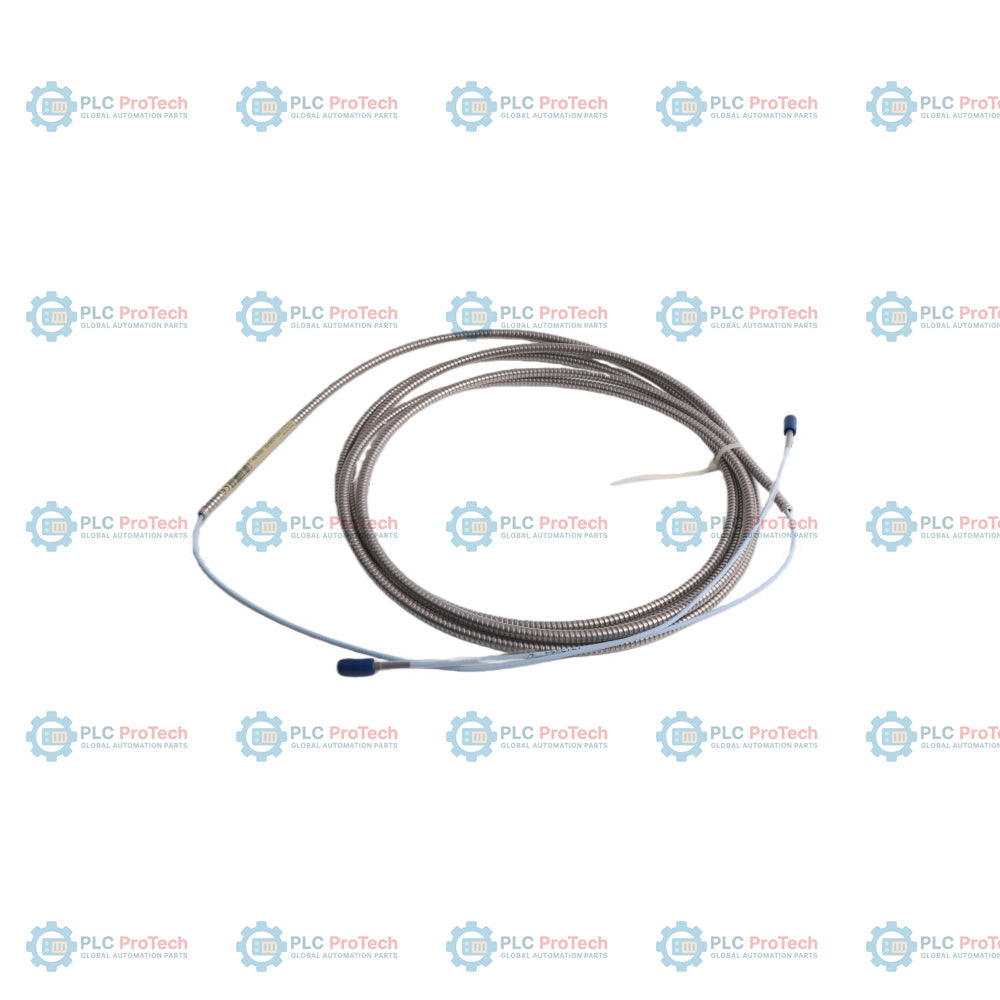

330930-040-01-05: cavo di estensione 3300 NSv configurato con una lunghezza del cavo di 4,0 metri (Opzione 040), armatura in acciaio inossidabile con guaina in FEP (Opzione 01) e approvazioni multiple degli enti (Opzione 05). Questo cavo collega una sonda di prossimità 3300 NSv a un sensore Proximitor 3300 XL NSv, completando la catena di misurazione a correnti parassite. Viene utilizzato in situazioni con spazi ridotti e aree bersaglio limitate, dove i sistemi di prossimità standard sono fisicamente troppo grandi.

Questa variante include un'armatura fisica e una guaina in FEP, che proteggono la linea coassiale interna dall'abrasione fisica, dallo schiacciamento e dall'esposizione a sostanze chimiche corrosive o fluidi di processo. La combinazione di un cavo di estensione da 4,0 m e di una sonda da 1,0 m (o configurazioni abbinate simili) forma una lunghezza standard del sistema di 5,0 m. I connettori coassiali miniaturizzati ClickLoc integrati forniscono una connessione elettrica sicura e a bassa perdita, resistente alla penetrazione dell'umidità se adeguatamente sigillata.

Caratteristiche

• L'opzione 040 specifica una lunghezza fisica del cavo di 4,0 metri (13,1 piedi).
• L'opzione 01 integra un'armatura in acciaio inossidabile con una guaina protettiva in FEP per ambienti industriali difficili.
• L'opzione 05 include diverse approvazioni internazionali degli enti per l'installazione in aree pericolose.
• I connettori coassiali miniaturizzati ClickLoc garantiscono connessioni sicure senza richiedere utensili dinamometrici specializzati.
• Perdita elettrica estremamente bassa, con impedenza caratteristica di 75 ohm, compatibile con il sistema di sensori 3300 XL NSv.

Applicazioni

Il cavo di estensione 330930-040-01-05 viene utilizzato nei sistemi di protezione dei macchinari per apparecchiature rotanti con geometrie del bersaglio limitate. Le applicazioni tipiche includono:

• Turbine a gas aeroderivative
• Compressori centrifughi e assiali con alloggiamenti compatti
• Macchinari con alberi di piccolo diametro e pompe ad alta velocità
• Misurazioni delle vibrazioni radiali e della posizione assiale su cuscinetti a film fluido

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione del cavo di prolunga 330930-040-01-05, assicurarsi che la lunghezza fisica totale della sonda più il cavo di prolunga corrisponda alla lunghezza di calibrazione del sensore Proximitor 3300 XL NSv (in genere 5,0 metri o 7,0 metri). Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per evitare il degrado fisico o elettrico del nucleo coassiale. Proteggere i connettori coassiali ClickLoc da umidità, sporco e lubrificanti di processo utilizzando nastro autoagglomerante in silicone o appositi proteggi-connettori. Evitare di posare i cavi di prolunga in prossimità di condotti ad alta tensione o cavi CA ad alta potenza per ridurre al minimo le interferenze elettromagnetiche.

Conformità e certificazioni

Questo componente trasduttore è approvato nell'ambito del sistema 3300 XL NSv per l'uso in aree pericolose se ordinato con le approvazioni dell'Opzione 05. Le certificazioni verificate includono:

• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• RoHS: conforme alla Direttiva della Comunità Europea 2011/65/UE e alla normativa China RoHS (designazione EFUP di 15 anni)
• Compatibilità elettromagnetica (EMC): EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni)
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), certificato SIL 3 (HFT = 1)
