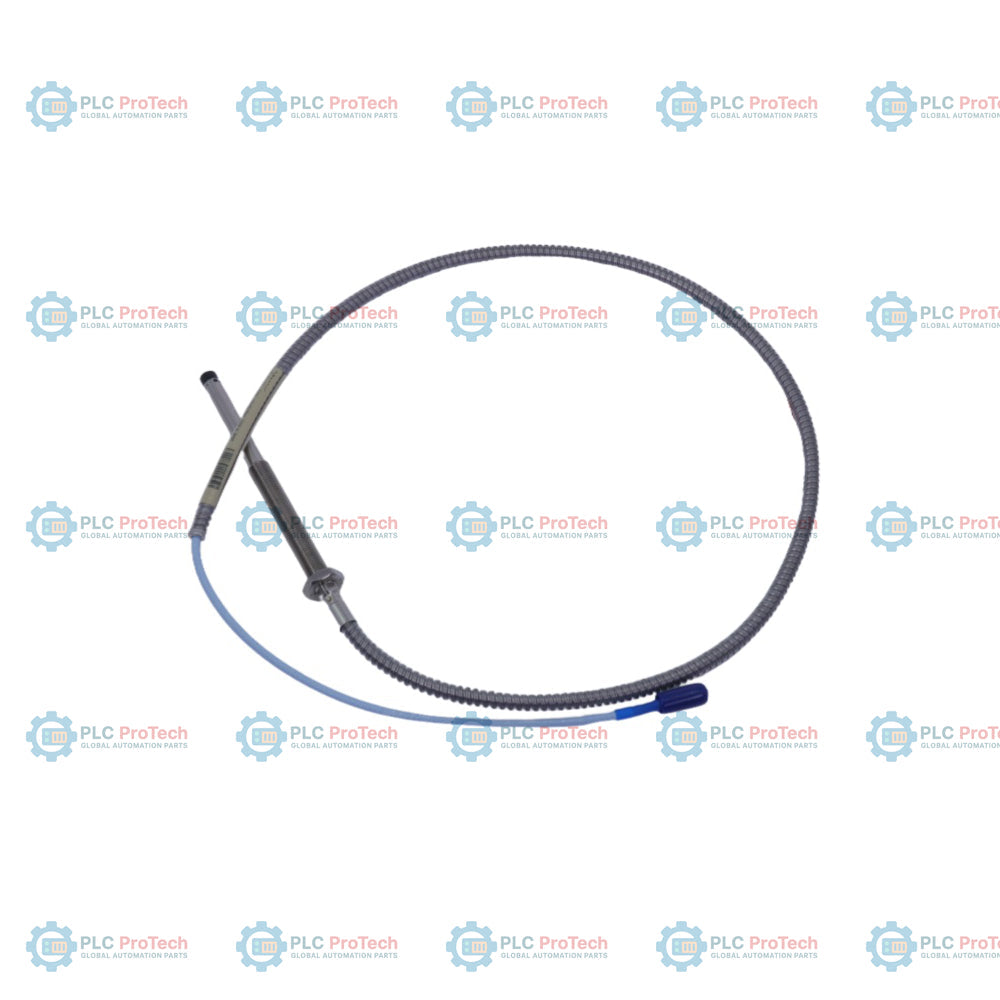

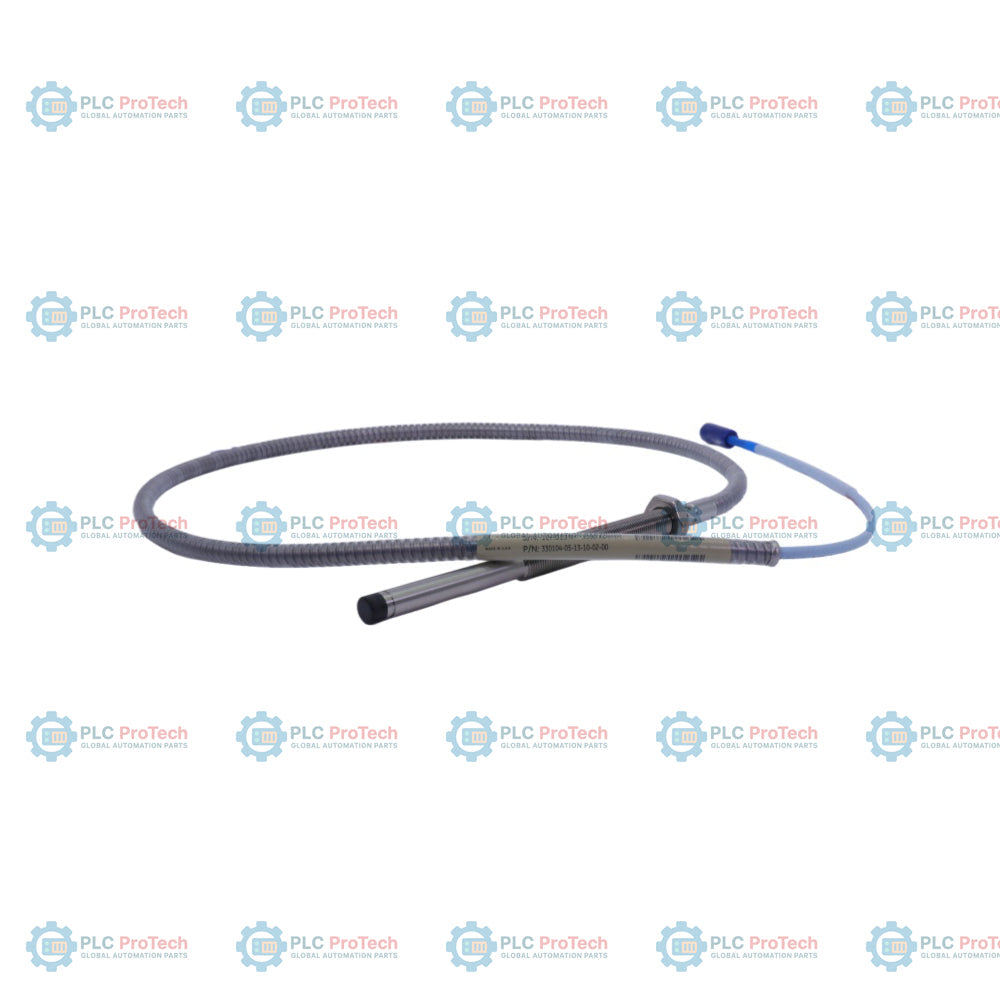

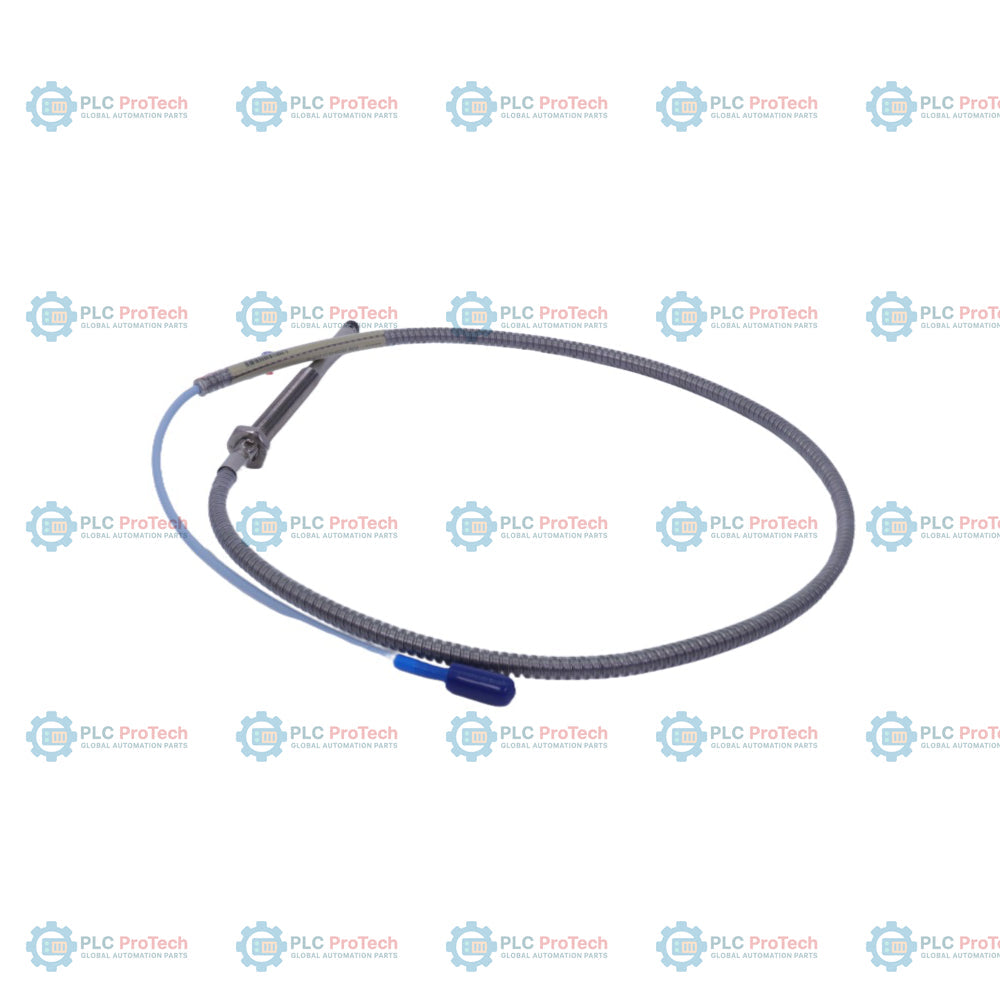

Sonda di prossimità corazzata Bently Nevada 330104-05-13-10-02-05 3300 XL

Descrizione

L'Opzione 05 (lunghezza non filettata di 50 mm) e l'Opzione 13 (lunghezza complessiva del corpo di 130 mm) specificano questa configurazione metrica e armata della sonda di prossimità 3300 XL da 8 mm - 330104-05-13-10-02-05. Questa sonda di prossimità a correnti parassite viene utilizzata per il monitoraggio senza contatto delle vibrazioni dell'albero, della posizione assiale e della velocità su turbine di servizio, compressori e macchinari industriali rotanti in generale. A differenza dei modelli non armati come il 330103, questa variante include un'armatura integrata in acciaio inossidabile con guaina esterna in FEP per proteggere il cavo coassiale da abrasioni fisiche, tagli e danni meccanici negli ambienti industriali più impegnativi.

La sonda utilizza un corpo in acciaio con filettatura metrica M10 x 1 ed è pienamente compatibile con i cavi di prolunga standard 3300 XL e i sensori Proximitor. Il cavo integrato di 1,0 metro (Opzione 10) si collega a un cavo di prolunga 3300 XL per realizzare un sistema completo di trasduttori da 5 metri o 9 metri. Questa configurazione specifica è dotata di un connettore coassiale ClickLoc miniaturizzato (Opzione 02) ed è certificata per aree pericolose secondo l'Opzione 05 (omologazioni CSA, ATEX e IECEx).

Caratteristiche

• Corpo della sonda in acciaio con filettatura metrica M10 x 1 e armatura integrata in acciaio inossidabile con guaina in FEP.
• Lunghezza non filettata di 50 mm (Opzione 05) con lunghezza complessiva del corpo di 130 mm (Opzione 13).
• Lunghezza totale della sonda di 1,0 metro (Opzione 10) per l'integrazione in circuiti standard di trasduttori.
• Connettore coassiale maschio ClickLoc miniaturizzato (Opzione 02) senza protezione del connettore.
• Omologazioni CSA, ATEX e IECEx (Opzione 05) per aree pericolose.
• Punta della sonda in solfuro di polifenilene (PPS) con bobina sovrastampata.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero in motori elettrici, generatori e ventilatori.
• Misurazione della posizione della spinta assiale su turbine a vapore e turbocompressori.
• Riferimento di fase e rilevamento della velocità dell'albero tramite applicazioni Keyphasor.
• Monitoraggio delle condizioni dei componenti critici dei macchinari negli impianti petroliferi, del gas, di generazione elettrica e petrolchimici.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Serrare il corpo della sonda filettato M10 x 1 utilizzando una chiave da 8 mm sulle superfici piane di presa. Non superare la coppia di montaggio consigliata di 7.5 N-m (66 in-lb).
• Mantenere una distanza laterale minima di 15 mm (0.6 in) dalle superfici metalliche circostanti per evitare interferenze laterali con il campo di correnti parassite.
• Assicurarsi che la distanza tra le sonde sia di almeno 40 mm (1.6 in) per evitare interferenze tra i sensori adiacenti.
• La lunghezza massima consigliata di innesto della filettatura è 15 mm. Un innesto della filettatura superiore può causare inceppamenti durante l'installazione.
• Evitare di piegare la sezione armata del cavo oltre il raggio di curvatura minimo di 25.4 mm (1.0 in).

Conformità e certificazioni

• CSA: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX: II 1 G Ex ia IIC T1...T5 Ga
• IECEx: Ex ia IIC T1...T5 Ga
