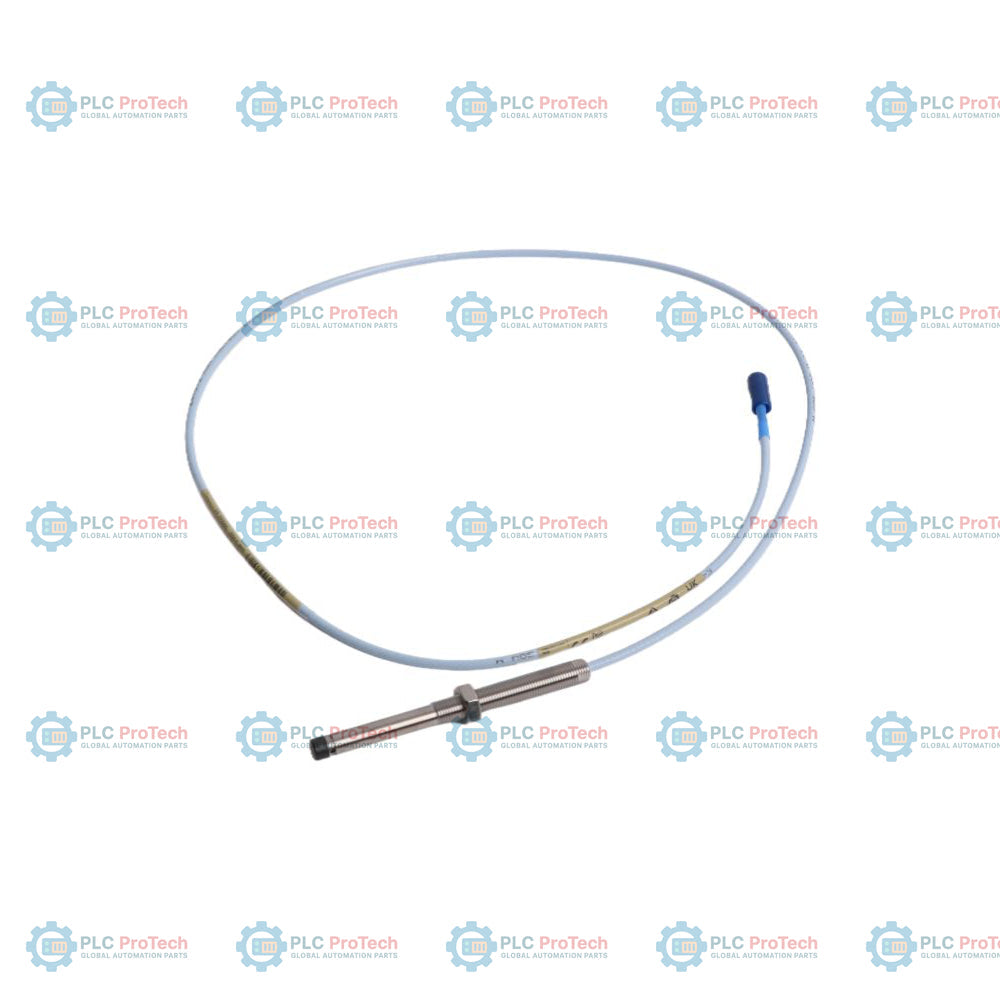

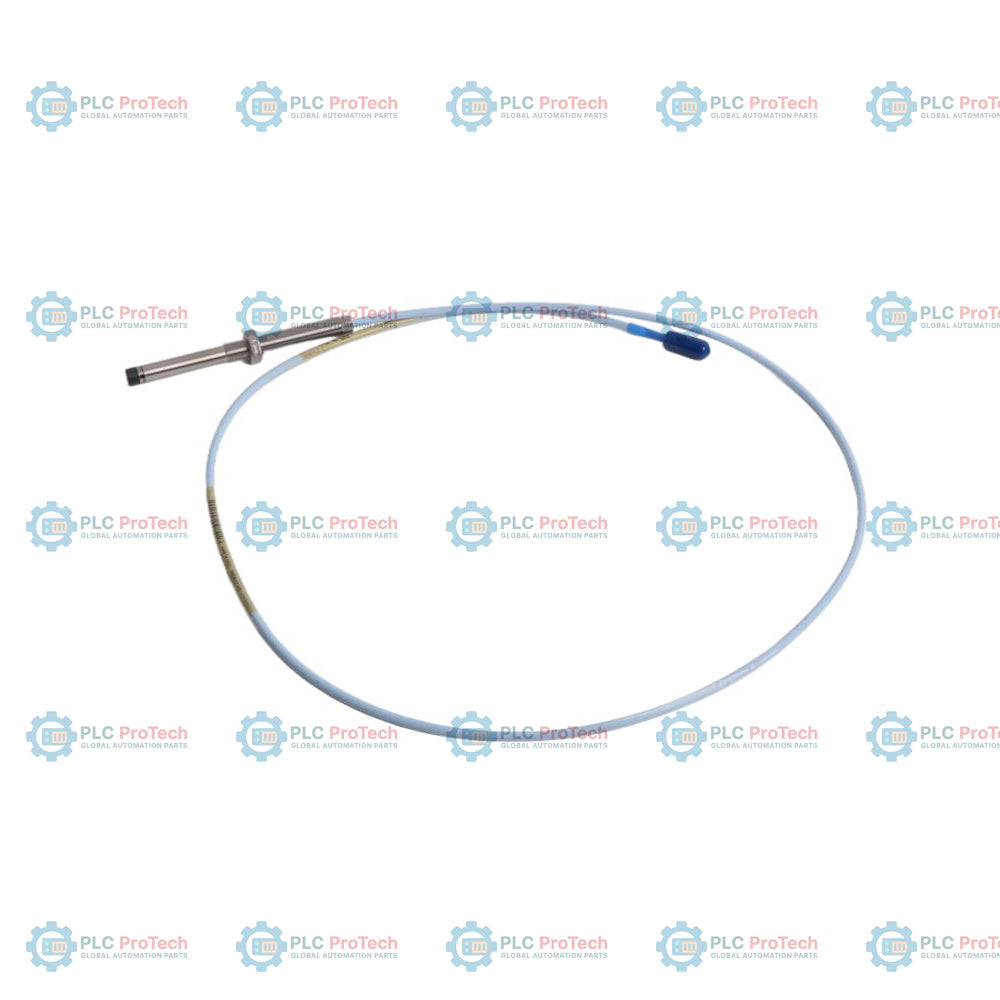

Bently Nevada 330101-16-28-10-12-05 3300 XL Sonda di prossimità da 8 mm

Codice su questo SKU

Il Bently Nevada 330101-16-28-10-12-05 è una sonda di prossimità da 8 mm ad alta precisione, progettata per fungere da elemento di rilevamento chiave nell'ambito del sistema Bently Nevada 3300 XL per la protezione e il monitoraggio delle condizioni dei macchinari. Questa configurazione specifica presenta una lunghezza della custodia non filettata di 1,6 pollici e una lunghezza complessiva della custodia filettata di 2,8 pollici, con filettature standard 3/8-24 UNF, ed è realizzata senza armatura protettiva meccanica. Un elemento distintivo di questa configurazione è l'integrazione di un cavo FluidLoc da 1,0 metri terminato con un connettore coassiale miniaturizzato ClickLoc. La tecnologia brevettata FluidLoc incorpora una tenuta interna che impedisce ai fluidi di processo, agli oli lubrificanti o all'umidità di fuoriuscire dall'alloggiamento del macchinario attraverso l'anima interna del cavo, rendendola particolarmente efficace per applicazioni in cui la sonda o il cavo di collegamento sono esposti continuamente a olio pressurizzato o a un'elevata condensazione. Questo modulo include inoltre l'opzione 05, che fornisce certificazioni complete per le classificazioni delle aree pericolose ATEX, IECEx e CSA.

In quanto trasduttore a correnti parassite, la sonda funziona generando un campo RF sulla punta. Quando un bersaglio metallico conduttivo, come l'albero di una macchina, si muove entro il campo lineare della sonda, le correnti parassite del bersaglio modificano l'impedenza del sensore. Questo segnale proporzionale alla distanza viene trasmesso attraverso il cavo di prolunga a un sensore Proximitor 3300 XL, fornendo una misurazione ad alta fedeltà delle vibrazioni dinamiche dell'albero, della posizione della spinta assiale o della velocità di rotazione per la protezione di macchinari rotanti critici.

Caratteristiche

• Diametro della punta della sonda di 8 mm ottimizzato per misurazioni senza contatto dello spostamento e delle vibrazioni
• L'opzione di cavo FluidLoc impedisce all'olio della macchina e ad altri liquidi di processo di migrare lungo l'anima del cavo
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro garantisce una connessione elettrica sicura senza richiedere strumenti specializzati
• L'O-ring Viton integrato fornisce una tenuta a pressione durevole tra la punta della sonda e la custodia meccanica
• Design non armato con custodia filettata standard in ottone 3/8-24 UNF
• Pienamente compatibile con i sensori Proximitor 3300 XL, i cavi di prolunga 3300 XL e la piattaforma di monitoraggio 3500

Applicazioni

Questa sonda di prossimità viene utilizzata per la protezione di macchinari industriali rotanti per impieghi gravosi nei settori della generazione di energia, del petrolio e del gas e petrolchimico. Le applicazioni comuni includono:

• Monitoraggio delle vibrazioni del rotore e dell'usura dovuta alla spinta assiale delle turbine a vapore
• Monitoraggio delle vibrazioni dei cuscinetti e della posizione dell'albero delle turbine a gas
• Analisi dello spostamento dell'albero del compressore centrifugo e dell'espansione termica del carter
• Misurazione del movimento dell'albero di pompe dell'acqua ad alta pressione e ventilatori
• Alloggiamenti per cuscinetti riempiti d'olio e ambienti sommersi che richiedono il contenimento dei cavi FluidLoc

Informazioni sull'ordine

Omologazioni CSA, ATEX, IECEx (installazioni in aree pericolose)

Linee guida per l'installazione

Per garantire la linearità ottimale del sensore e la precisione del sistema, attenersi ai seguenti parametri di installazione:

• Verificare che la lunghezza non filettata di 1.6 pollici corrisponda alla geometria dell'alloggiamento del cuscinetto, per evitare interferenze con l'involucro mantenendo al contempo un supporto rigido.
• Assicurarsi che l'innesto della filettatura standard non superi 0.563 pollici (14.3 mm) per le filettature standard 3/8-24 UNF, per evitare inceppamenti durante il montaggio.
• Regolare la distanza della sonda per impostare il traferro nominale (in genere 1.27 mm / 50 mil) corrispondente al centro dell'intervallo lineare calibrato prima di bloccare il dado di montaggio.
• Fissare il dado di bloccaggio dell'involucro della sonda utilizzando i fori per il filo di sicurezza, per evitare che si allenti in presenza di forti vibrazioni della macchina.
• Instradare il cavo FluidLoc utilizzando tecniche corrette di instradamento e messa a terra per mantenere la schermatura elettromagnetica e la sicurezza della connessione.

Conformità e certificazioni

Questo modulo è certificato per il funzionamento sicuro in ambienti esplosivi e pericolosi secondo i seguenti parametri dell'ente:

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc
• CSA/cNRTLUs: installazioni a sicurezza intrinseca (ia) e non incendive (nA, ec)
• Parametri dell'entità: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH
