Descrizione

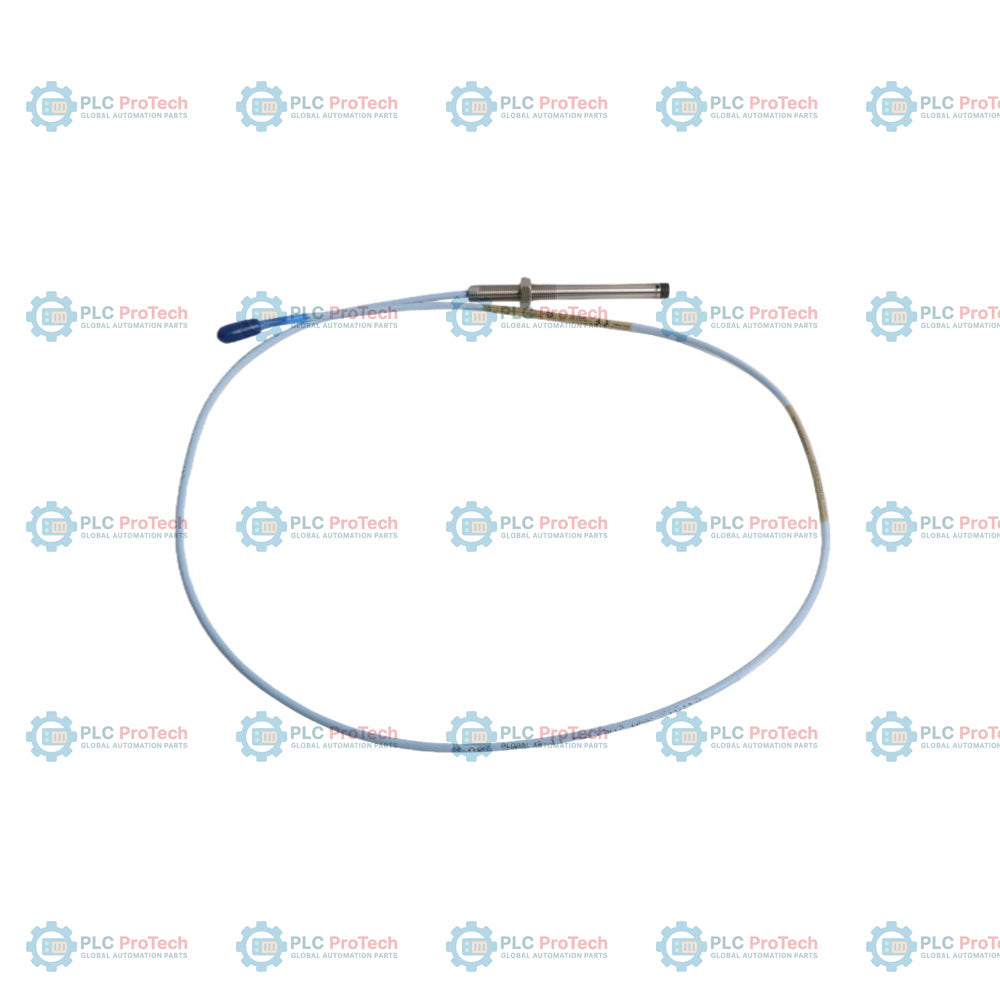

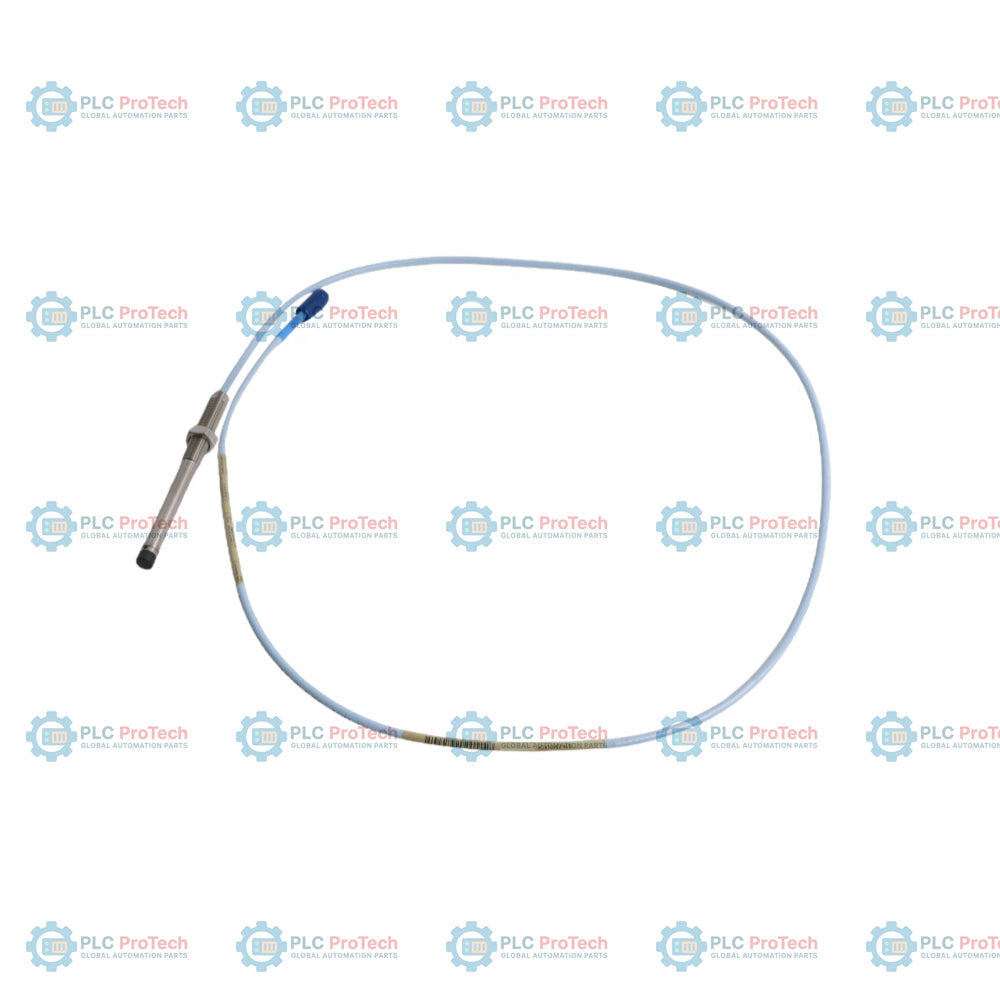

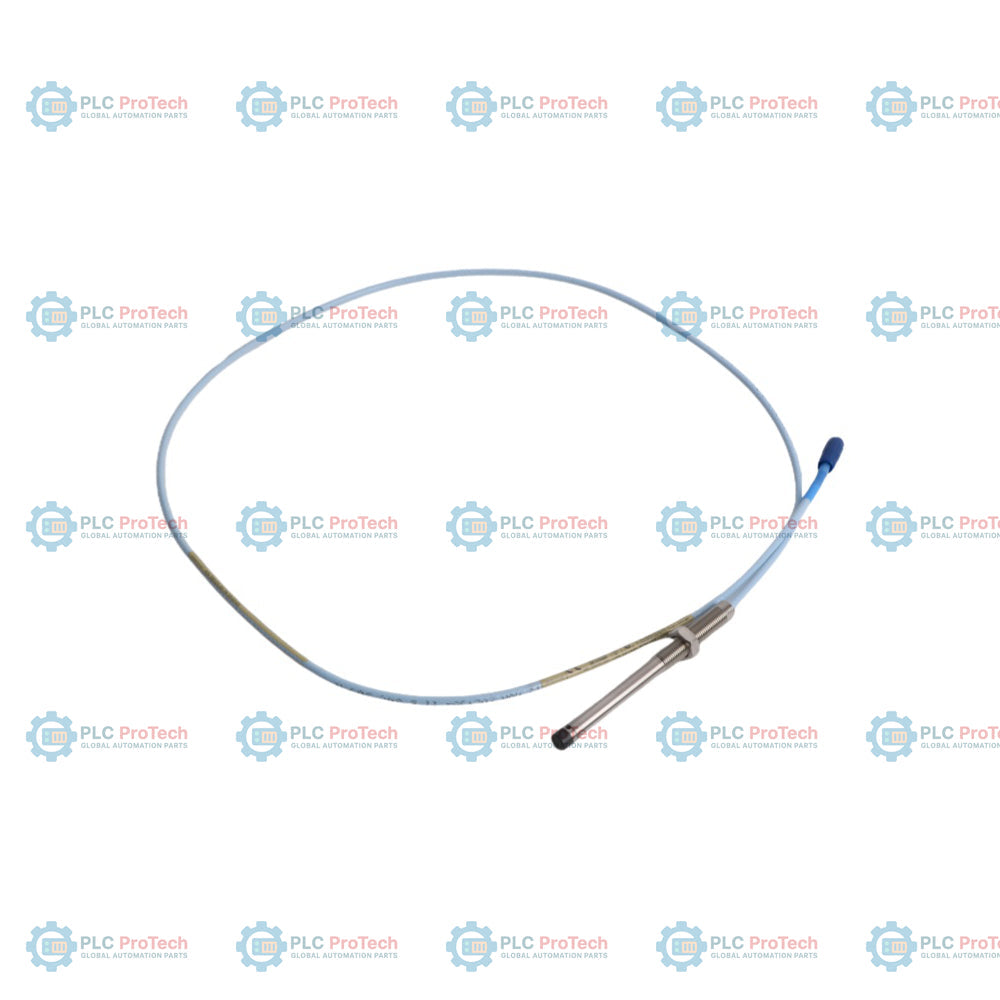

Per un monitoraggio affidabile senza contatto dello spostamento dei macchinari e della posizione dell'albero, il Bently Nevada 330101-20-40-10-02-05 è una robusta sonda di prossimità da 8 mm progettata per applicazioni impegnative su macchine rotanti. Parte della rinomata serie 3300 XL, questa configurazione specifica presenta un robusto corpo in acciaio filettato 3/8-24 UNF senza armatura protettiva. Per soddisfare requisiti di montaggio specifici, è configurata con una lunghezza non filettata di 2,0 pollici e una lunghezza complessiva del corpo di 4,0 pollici. L'unità include un cavo coassiale standard da 1,0 metro (3,3 piedi), terminato con un connettore coassiale Miniature ClickLoc. Certificato con opzioni CSA, ATEX e IECEx, questo componente trasduttore è completamente equipaggiato per ambienti pericolosi, rendendolo ideale per l'integrazione nei sistemi di protezione di macchinari critici.

Caratteristiche

• Corpo in acciaio filettato: Struttura con filettatura standard 3/8-24 UNF, progettata per l'inserimento diretto negli involucri delle macchine o nei supporti dei cuscinetti, senza armatura esterna.
• Sezione non filettata da 2,0 pollici: Progettata con una lunghezza non filettata di 2,0 pollici (A: 20) e una lunghezza complessiva del corpo di 4,0 pollici (B: 40) per garantire un'adeguata distanza di sicurezza attraverso pareti spesse dell'involucro.
• Lunghezza del cavo di 1,0 metro: Dotata di un cavo standard da 1,0 metro (3,3 piedi), ad alta integrità (C: 10), per connessioni immediate alle catene di prossimità.
• Connettore Miniature ClickLoc: Dotata di un connettore maschio coassiale Miniature ClickLoc standard (D: 02) per garantire connessioni sicure e a bassa perdita con i cavi di prolunga.
• Protezione per aree pericolose: Dotata di omologazioni CSA, ATEX e IECEx riconosciute a livello internazionale (E: 05) per installazioni a sicurezza intrinseca.

Applicazioni

Questa sonda di prossimità a correnti parassite viene utilizzata nei sistemi di protezione di macchinari per impieghi gravosi per monitorare i movimenti meccanici nelle apparecchiature industriali critiche, tra cui:

• Misurazioni delle vibrazioni radiali e della spinta assiale nelle turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore in compressori, pompe e ventilatori ad alta pressione.
• Monitoraggio della linea centrale dell'albero e delle vibrazioni relative negli alloggiamenti dei cuscinetti a film fluido.
• Sistemi di monitoraggio e protezione delle condizioni operanti in ambienti con gas o polveri esplosivi.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per garantire misurazioni a correnti parassite di alta precisione, durante il montaggio adottare le seguenti procedure:

• Verificare che la distanza di montaggio della sonda corrisponda alla calibrazione del sistema, generalmente impostata a 1,27 mm (50 mil) per rappresentare il centro dell'intervallo lineare.
• Verificare che la sezione non filettata da 2,0 pollici sia completamente libera da eventuali staffe di montaggio interne o aperture del manicotto, per eliminare interferenze indesiderate nella visione laterale.
• Posare i cavi standard in modo sicuro utilizzando una canalina industriale appropriata, assicurando una schermatura e una messa a terra adeguate per proteggere il segnale ad alta frequenza dai disturbi elettrici.
• Assicurarsi che il cavo coassiale non venga piegato oltre il raggio di curvatura minimo consentito durante il cablaggio e l'installazione.

Conformità e certificazioni

Questa configurazione specifica è certificata per il funzionamento sicuro in atmosfere esplosive a livello globale:

• CSA: Certificato per installazioni a sicurezza intrinseca e non incendiarie in luoghi pericolosi.
• ATEX: Conforme agli standard europei per gli ambienti con gas esplosivi.
• IECEx: Certificato a livello internazionale per la sicurezza e l'affidabilità in atmosfere esplosive.
