Descrizione

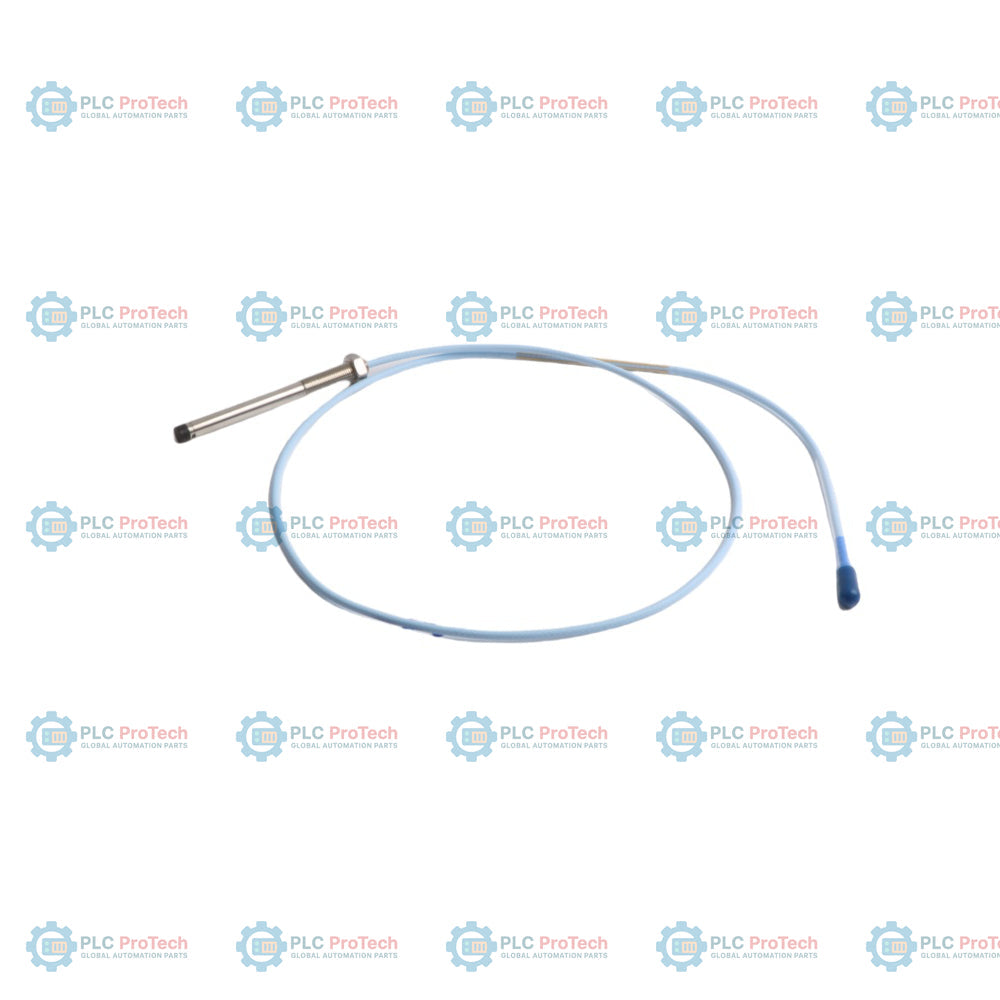

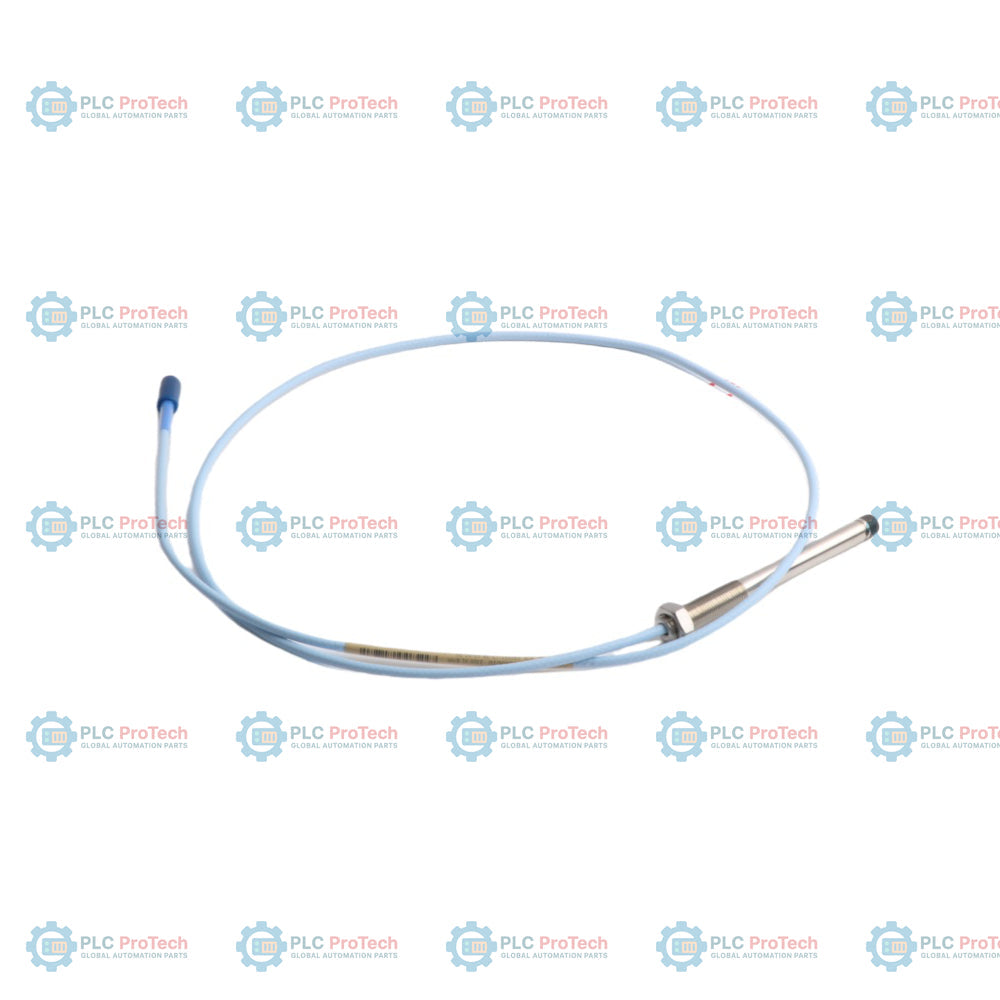

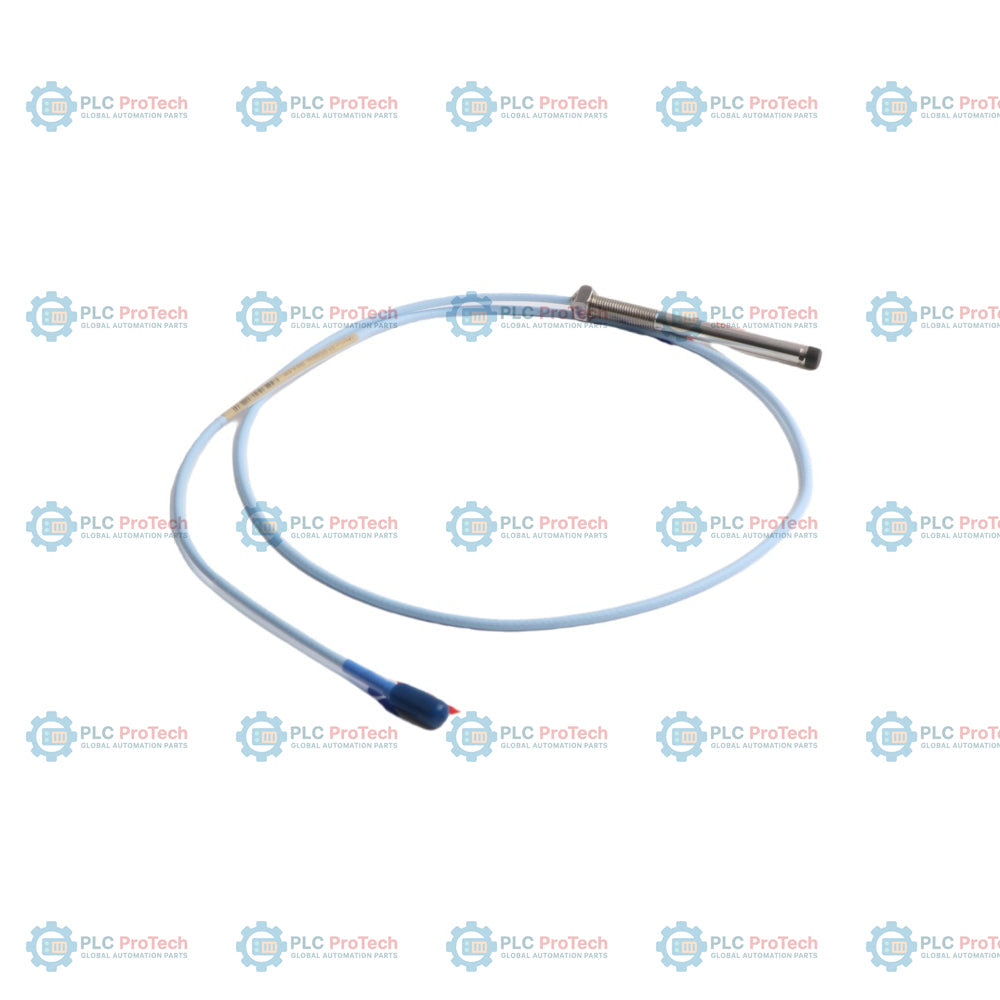

L'opzione 23 (2,3 pollici non filettati) e l'opzione 02 (connettore coassiale ClickLoc, cavo standard senza armatura) definiscono questa configurazione della sonda 3300 XL da 8 mm — 330101-23-34-10-02-05. Questa sonda a correnti parassite funziona nei sistemi di monitoraggio 3300 XL per la misurazione senza contatto delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti industriali. Questa variante specifica senza armatura e con cavo standard consente il collegamento fisico di 1,0 metro (3,3 piedi) a un cavo di prolunga e a un sensore Proximitor, con certificazione per l'impiego in aree pericolose secondo le omologazioni CSA, ATEX e IECEx.

Funzionando secondo il principio delle correnti parassite, la sonda genera un campo elettromagnetico ad alta frequenza che interagisce con un bersaglio metallico conduttivo, generalmente un albero in acciaio AISI 4140. Il sistema converte la distanza tra la punta della sonda e il bersaglio in un segnale analogico di 7,87 V/mm (200 mV/mil). Grazie alla struttura con filettatura 3/8-24 UNF, questa sonda può essere montata permanentemente sugli alloggiamenti dei cuscinetti o sui carter dei macchinari per monitorare rotori critici in turbine a vapore, turbine a gas, compressori e pompe.

Caratteristiche

• Lunghezza non filettata dell'opzione 23: sezione non filettata di 2,3 pollici (58 mm) per l'installazione in blocchi di montaggio profondi.
• Lunghezza del corpo dell'opzione 34: lunghezza complessiva del corpo filettato 3/8-24 UNF di 3,4 pollici (86 mm).
• Lunghezza totale dell'opzione 10: lunghezza del cavo integrato della sonda di 1,0 metro (3,3 piedi).
• Connettore dell'opzione 02: connettore coassiale ClickLoc miniaturizzato con contatti in ottone placcato oro, isolamento del cavo standard (senza protezione del connettore).
• Omologazione dell'ente per l'opzione 05: certificata per classificazioni di aree pericolose da CSA, ATEX e IECEx.
• Il diametro della punta della sonda di 8 mm supporta l'intervallo di misurazione standard di 2,0 mm (80 mil) del sistema di prossimità 3300 XL [Traits].
• Corpo della sonda in acciaio inossidabile e punta in solfuro di polifenilene (PPS) [Traits].

Applicazioni

• Misurazione delle vibrazioni dell'albero del rotore di turbine a vapore e turbine a gas [Traits]
• Monitoraggio della posizione assiale dell'albero di compressori centrifughi e pompe [Traits]
• Monitoraggio dell'usura dei cuscinetti reggispinta e del movimento dell'albero del rotore [Traits]
• Analisi delle vibrazioni dell'albero e del movimento dinamico di riduttori industriali [Traits]
• Sistemi di protezione di macchinari rotanti critici e di diagnostica dei macchinari [Traits]

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

La corretta installazione della sonda è fondamentale per ottenere misurazioni delle vibrazioni corrette. Durante l’installazione, osservare le seguenti linee guida:

• Impegno della filettatura: Mantenere l’accoppiamento della classe standard per le filettature esterne della sonda. Non superare un impegno della filettatura di 0,563 pollici (14,3 mm) per evitare grippaggi.
• Punto di regolazione del traferro della sonda: Regolare la distanza fisica tra la punta della sonda e l’albero target secondo i requisiti di calibrazione (in genere -10,0 Vcc, corrispondenti a un traferro di circa 1,27 mm o 50 mil).
• Cura del cavo: Serrare i connettori coassiali ClickLoc esclusivamente a mano. Non utilizzare pinze o altri utensili sui contatti dorati. Mantenere il raggio di curvatura del cavo coassiale non inferiore a 25,4 mm (1,0 pollice) per prevenire danni.
• Schermatura e messa a terra: Mantenere un adeguato isolamento della schermatura coassiale dalla massa della macchina, eccetto che nel punto di messa a terra designato sulla morsettiera del sensore Proximitor [Traits].
• Distanza meccanica: Mantenere uno spazio libero minimo di 22,2 mm (0,875 pollici) attorno alla punta della sonda rispetto al metallo circostante, per prevenire errori di calibrazione dovuti a carichi laterali.

Conformità e certificazioni

La sonda 330101-23-34-10-02-05 è certificata per l’uso in aree industriali pericolose. Le certificazioni esplicite includono:

• CSA/NRTL/C: Classe I, Zona 0/1/2, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III se installata secondo il disegno 141092 o 140979.
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• Marcatura CE: Conforme alle direttive pertinenti dell’Unione europea sulla compatibilità elettromagnetica (EMC) [Traits].
