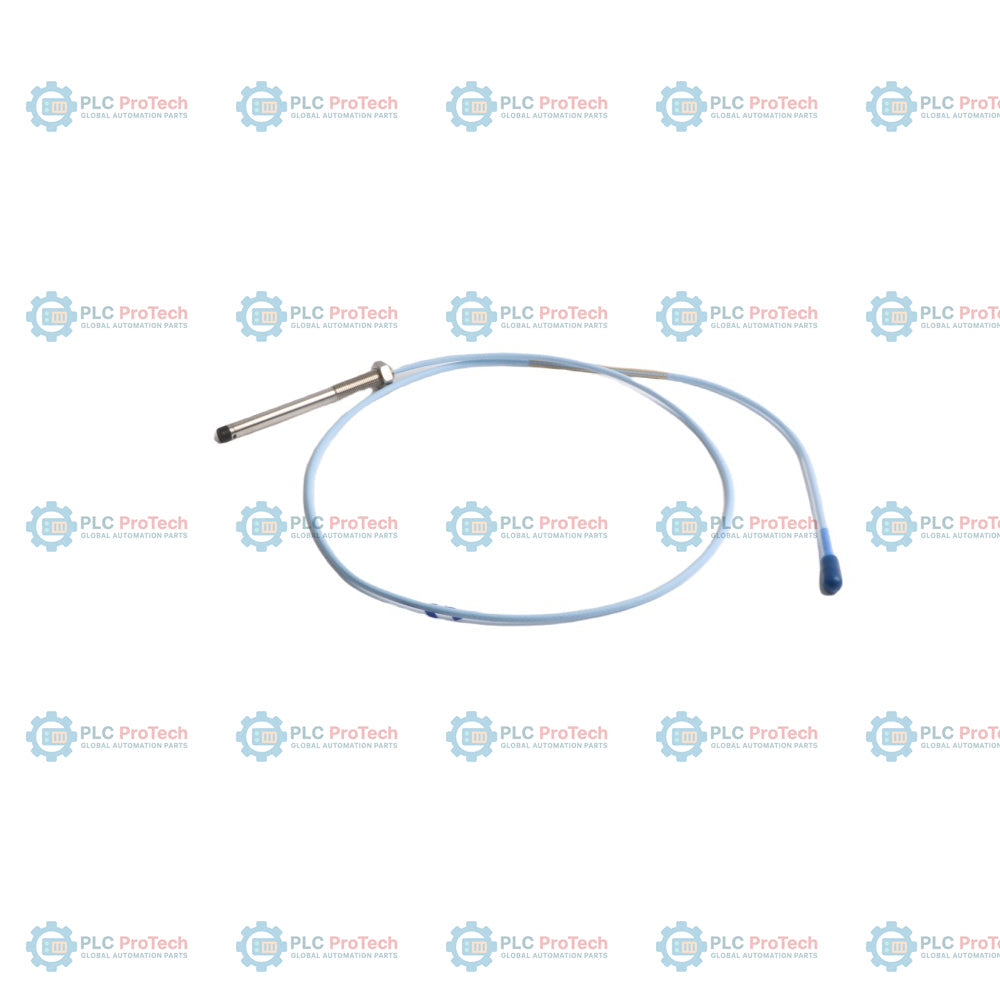

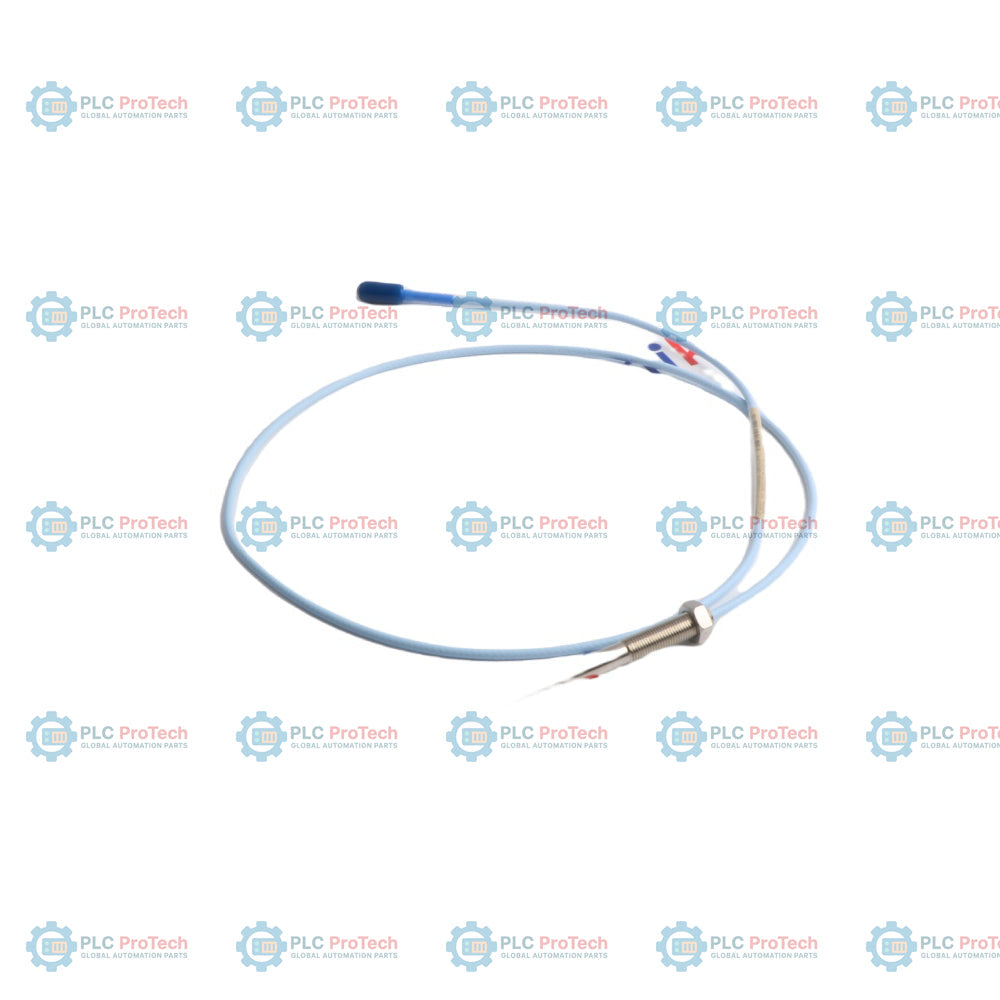

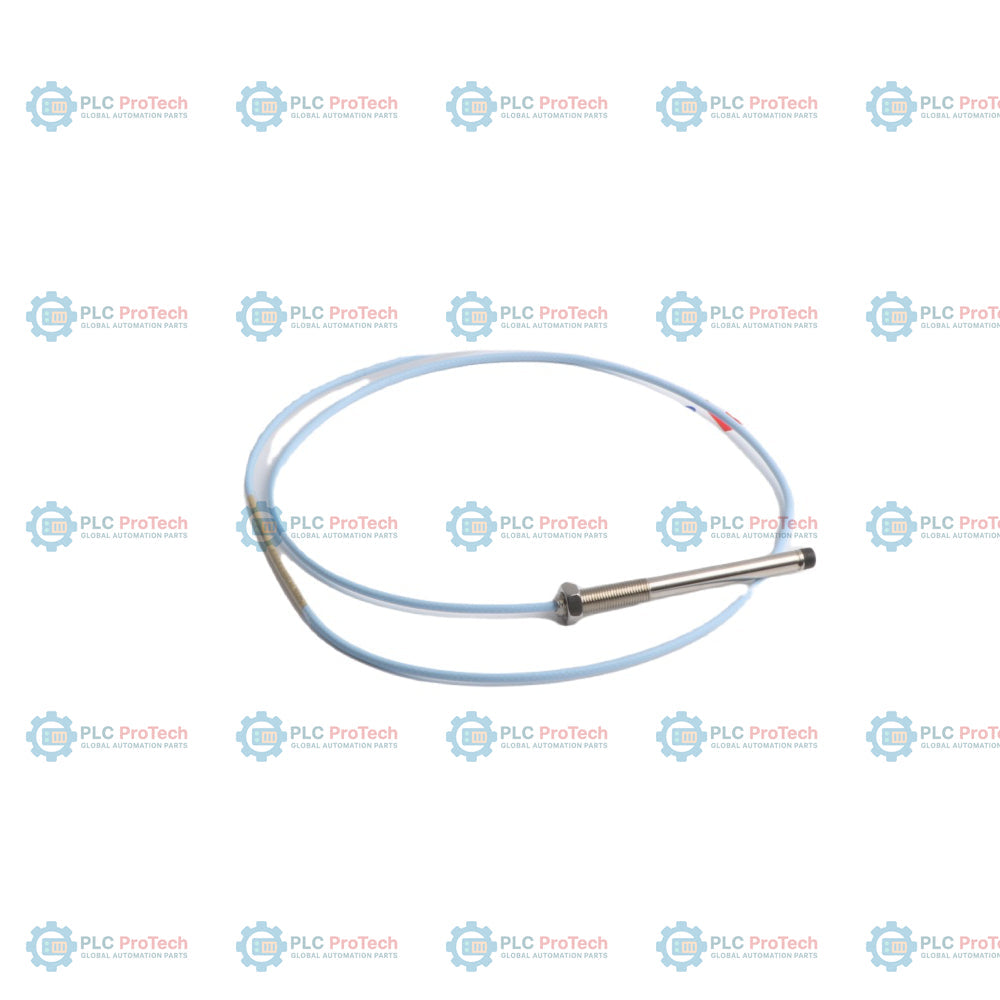

Bently Nevada 330101-23-38-10-02-00 3300 XL 8 mm Sonda di prossimità

Descrizione

La Bently Nevada 330101-23-38-10-02-00 è una configurazione di sonda di prossimità da 8 mm appartenente al sistema di trasduttori di prossimità 3300 XL. Questo modello specifico presenta una filettatura 3/8-24 UNF senza armatura meccanica, una lunghezza non filettata di 2,3 pollici e una lunghezza complessiva dell'involucro di 3,8 pollici. Viene fornito con un cavo coassiale integrato da 1,0 metri, terminato con un connettore ClickLoc miniaturizzato. Progettato per misurazioni senza contatto delle vibrazioni e della posizione dell'albero, funziona come sensore a correnti parassite abbinato a un sensore Proximitor 3300 XL e a un cavo di prolunga per monitorare gli alloggiamenti dei cuscinetti a film fluido dei macchinari rotanti industriali critici.

Rispetto ad altre varianti della famiglia 3300 XL che utilizzano cavi armati o protezioni integrate per i connettori, questa configurazione con cavo standard non armato è ottimizzata per le installazioni in cui i cavi vengono fatti passare attraverso un condotto protettivo esterno. Questo design offre maggiore flessibilità di instradamento negli spazi ristretti, evitando al contempo il peso superfluo dell'armatura. Il modello 330101-23-38-10-02-00 è completamente intercambiabile con gli altri elementi del sistema 3300 XL, senza richiedere una laboriosa ricalibrazione al banco, ed è inoltre retrocompatibile con i componenti legacy da 5 mm e 8 mm della serie 3300 non XL.

Caratteristiche

• Sonda di prossimità con diametro della punta di 8 mm, progettata per misurazioni precise dello spostamento senza contatto.
• Presenta una lunghezza non filettata di 2,3 pollici e una lunghezza complessiva dell'involucro di 3,8 pollici, per un posizionamento preciso rispetto al bersaglio osservato.
• Dotata di un cavo coassiale standard integrato da 1,0 metri, senza pesante armatura in acciaio inossidabile.
• Dotata di un connettore coassiale ClickLoc miniaturizzato placcato oro, per garantire una trasmissione del segnale altamente sicura.
• Robusto involucro realizzato in acciaio inossidabile di alta qualità, progettato per resistere a condizioni operative industriali gravose.
• Ampio intervallo di temperatura operativa, da -52 degC a +177 degC, sia per la punta della sonda sia per il cavo standard.

Applicazioni

La sonda di prossimità 330101-23-38-10-02-00 viene generalmente utilizzata in ambienti industriali gravosi per misurare vibrazioni radiali, posizione assiale e velocità. I principali campi di applicazione includono:

• Monitoraggio delle vibrazioni e dello spostamento dell'albero di turbine a vapore e turbine a gas.
• Compressori centrifughi, spostamento del rotore delle pompe e protezione dei cuscinetti dei generatori.
• Misurazioni del riferimento Keyphasor e dell'angolo di fase su macchinari rotanti ad alta velocità.
• Installazioni in aree sicure in cui i condotti esterni forniscono protezione meccanica al cablaggio del trasduttore.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Il cavo coassiale integrato termina con un connettore coassiale maschio ClickLoc miniaturizzato placcato in oro. Questo connettore si accoppia con un cavo di prolunga 3300 XL per formare un circuito trasduttore completo da 5 metri o 9 metri. Il collegamento deve essere serrato a mano per fissarlo correttamente senza danneggiare i conduttori placcati in oro.

Linee guida per l'installazione

• Regolare la lunghezza non filettata (2.3 pollici) in modo che sia correttamente inserita nella staffa o nel manicotto, assicurandosi che il corpo filettato non raggiunga prematuramente il fondo.
• Impostare la distanza corretta della sonda monitorando la tensione di uscita del sensore Proximitor; una lettura di -9 Vdc indica una distanza nominale di 1.27 mm (50 mil).
• Assicurarsi che il cavo coassiale sia instradato attraverso una canalina protettiva dedicata e collegata a terra, per schermare il segnale elettrico dinamico dalle interferenze elettromagnetiche esterne (EMI).
• Rispettare un raggio minimo di curvatura del cavo di 25.4 mm (1.0 pollice) per proteggere il conduttore interno da eventuali danni.

Conformità e certificazioni

Questa configurazione standard (Opzione 00) è destinata all'uso in ambienti industriali sicuri e non pericolosi. È conforme a tutti i requisiti CE standard applicabili in materia di compatibilità elettromagnetica e alle norme RoHS se installata secondo le specifiche del produttore come catena di misura completa.
