Descrizione

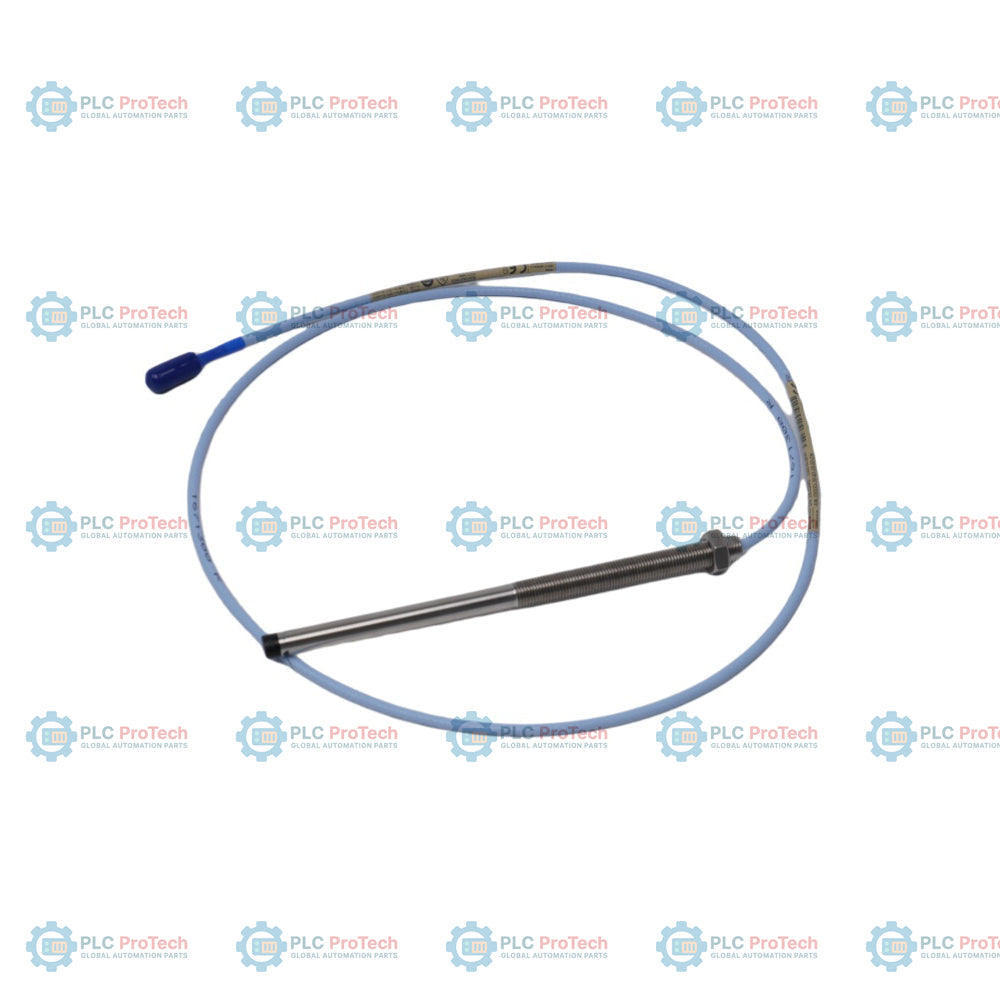

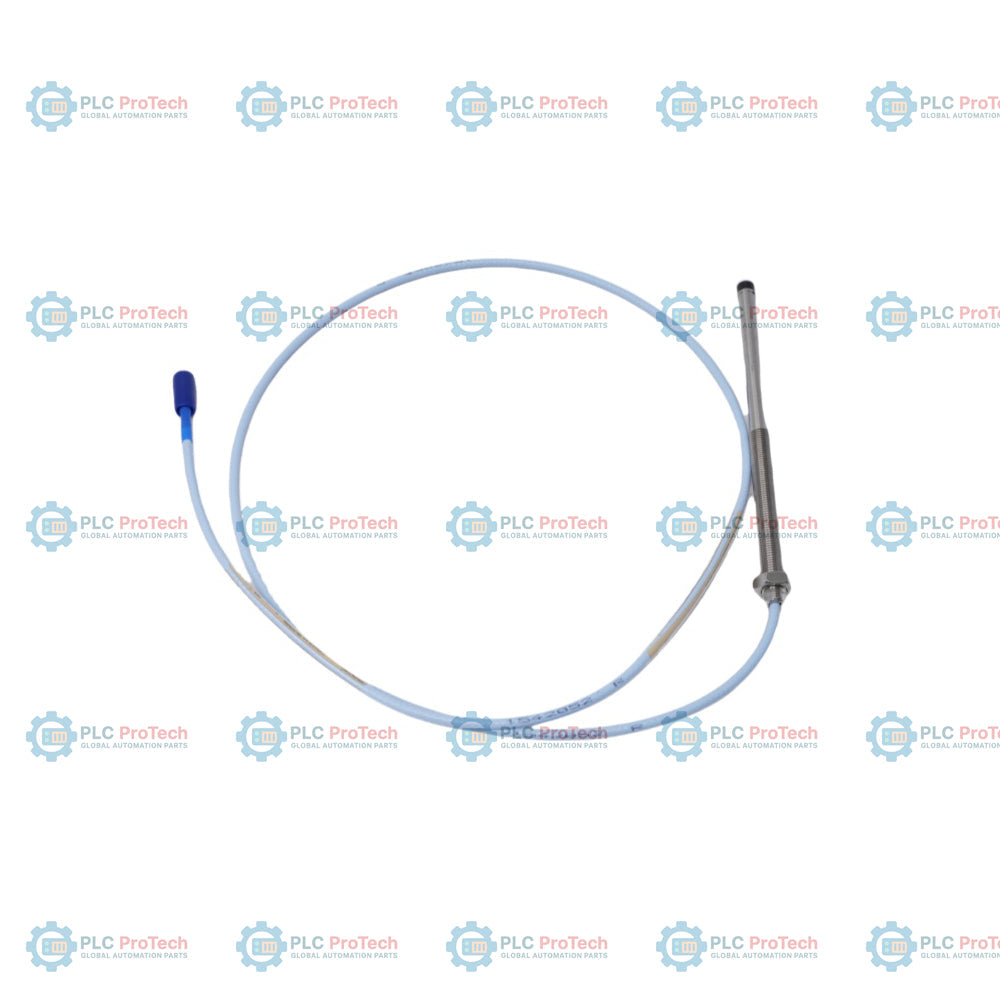

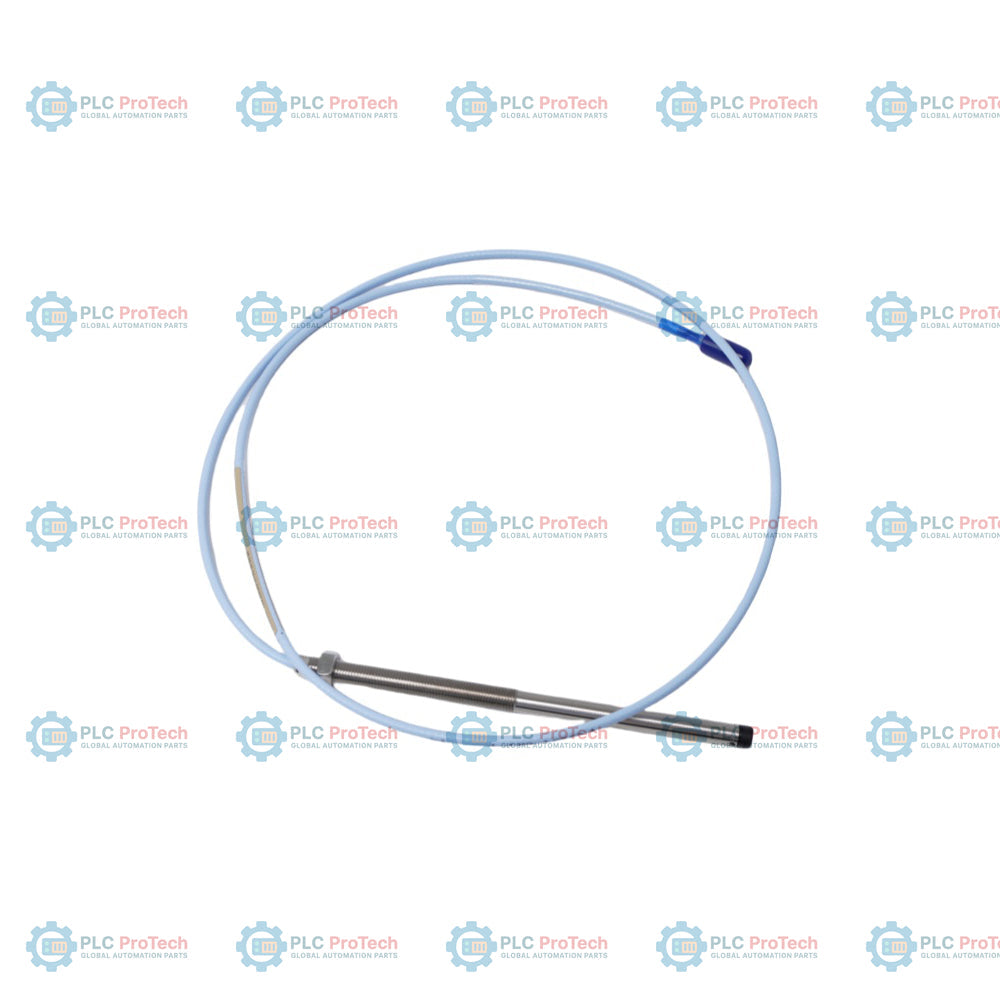

Il Bently Nevada 330101-30-49-10-12-05 è una sonda di prossimità da 8 mm ad alta precisione e senza contatto, progettata per misurare lo spostamento statico e le vibrazioni dinamiche dell’albero nei macchinari rotanti critici. Come componente chiave della catena di monitoraggio Bently Nevada 3300 XL, questo sensore a correnti parassite fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva target osservata.

Questa configurazione specifica si distingue per la lunghezza non filettata di 3,0 pollici e la lunghezza complessiva del corpo di 4,9 pollici, con filettatura standard 3/8-24 UNF senza armatura protettiva. È dotata di un cavo coassiale integrato da 1,0 metri (3,3 piedi), progettato con la tecnologia brevettata FluidLoc (Opzione 12). Il design FluidLoc incorpora un blocco interno che impedisce all’olio, ai lubrificanti di processo e ad altri fluidi ad alta pressione di migrare o fuoriuscire dall’involucro della macchina attraverso l’interno del cavo coassiale. Inoltre, questa configurazione include l’opzione di approvazione -05, che certifica il sistema del trasduttore per ambienti a sicurezza intrinseca e non incendiabili secondo le normative sulle aree pericolose CSA, ATEX e IECEx.

Caratteristiche

• Principio di rilevamento a correnti parassite: Offre misurazioni altamente accurate e senza contatto sia della posizione statica dell’albero sia delle vibrazioni dinamiche ad alta frequenza del rotore.
• Protezione del cavo FluidLoc: Il design brevettato del blocco interno impedisce agli oli e ai liquidi di processo di fuoriuscire lungo l’interno del cavo, proteggendo i collegamenti sul campo.
• Connettore coassiale ClickLoc: Il connettore coassiale miniaturizzato placcato in oro si blocca saldamente con il semplice serraggio manuale, offrendo un clic tattile che ne impedisce l’allentamento sotto intense vibrazioni della macchina.
• Integrazione robusta di punta e corpo: Progettato con un metodo brevettato di stampaggio TipLoc, che garantisce un’adesione eccezionalmente resistente tra la punta della sonda in PPS e il corpo in acciaio inossidabile.
• Elevata resistenza alla trazione del cavo: Realizzato con un design CableLoc che offre una resistenza alla trazione fino a 330 N (75 lbf), per sopportare le operazioni di movimentazione industriale più impegnative.
• Certificazioni per ambienti pericolosi: Approvato per atmosfere esplosive di Classe I, Divisione 1 e Zona 0 secondo le direttive normative nordamericane ed europee.

Applicazioni

• Turbine a vapore e a gas: Misurazioni delle vibrazioni radiali dell’albero, dello spostamento assiale di spinta del rotore e della velocità sui principali gruppi turbina.
• Ambienti con cuscinetti a bagno d’olio: Ideale per installazioni su cuscinetti lubrificati a olio, dove è fondamentale impedire la migrazione dell’olio di processo attraverso il percorso del cavo del sensore.
• Centrifugal Compressors: Precise displacement monitoring on high-speed industrial compressors in refinery and petrochemical plants.
• Compressori centrifughi: Monitoraggio preciso dello spostamento su compressori industriali ad alta velocità in impianti di raffinazione e petrolchimici.

Pompe di processo per impieghi gravosi: Monitoraggio del movimento dell'albero su pompe di alimentazione delle caldaie e sistemi di trasporto dei fluidi critici.

Approvazioni CSA, ATEX, IECEx (per aree pericolose)

Linee guida per l'installazione

• Distanza corretta della sonda: Regolare la distanza della sonda secondo i requisiti di calibrazione, in genere a -9 Vdc [circa 1,27 mm (50 mil)] per il monitoraggio delle vibrazioni radiali.
• Adattamento meccanico: Verificare che la sezione non filettata da 3,0 pollici sia completamente libera nel manicotto di montaggio e che sia mantenuto un innesto della filettatura di almeno 0,8 pollici.
• Messa a terra e schermatura: Instradare correttamente il cavo coassiale FluidLoc lontano dai campi elettrici ad alta tensione e, ove appropriato, farlo passare in una canalina protettiva collegata a terra.
• Limite di temperatura a freddo: Evitare di esporre la sonda a condizioni ambientali inferiori a -34 degC (-30 degF) per prevenire il danneggiamento della guarnizione interna di pressione in Viton.

Conformità e certificazioni

• Approvazioni per aree pericolose (opzione 05): Certificato ATEX, IECEx e CSA per installazioni a sicurezza intrinseca di Classe I, Zona 0, Ex ia IIC T5...T1 Ga.
• Marchio CE: Pienamente conforme ai requisiti dell'Unione Europea in materia di compatibilità elettromagnetica e alle direttive industriali.
