Bently Nevada 330908-22-31-10-01-05 3300 NSv Sonde di prossimità

Descrizione

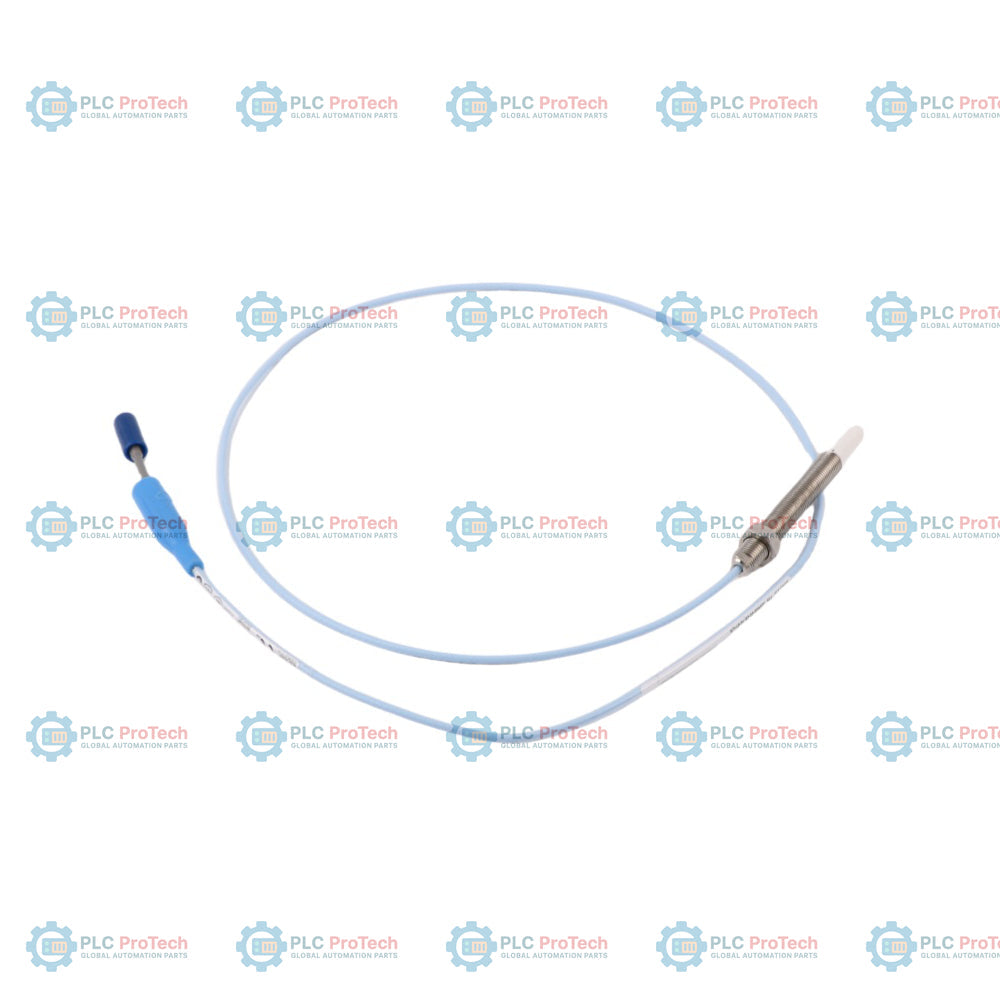

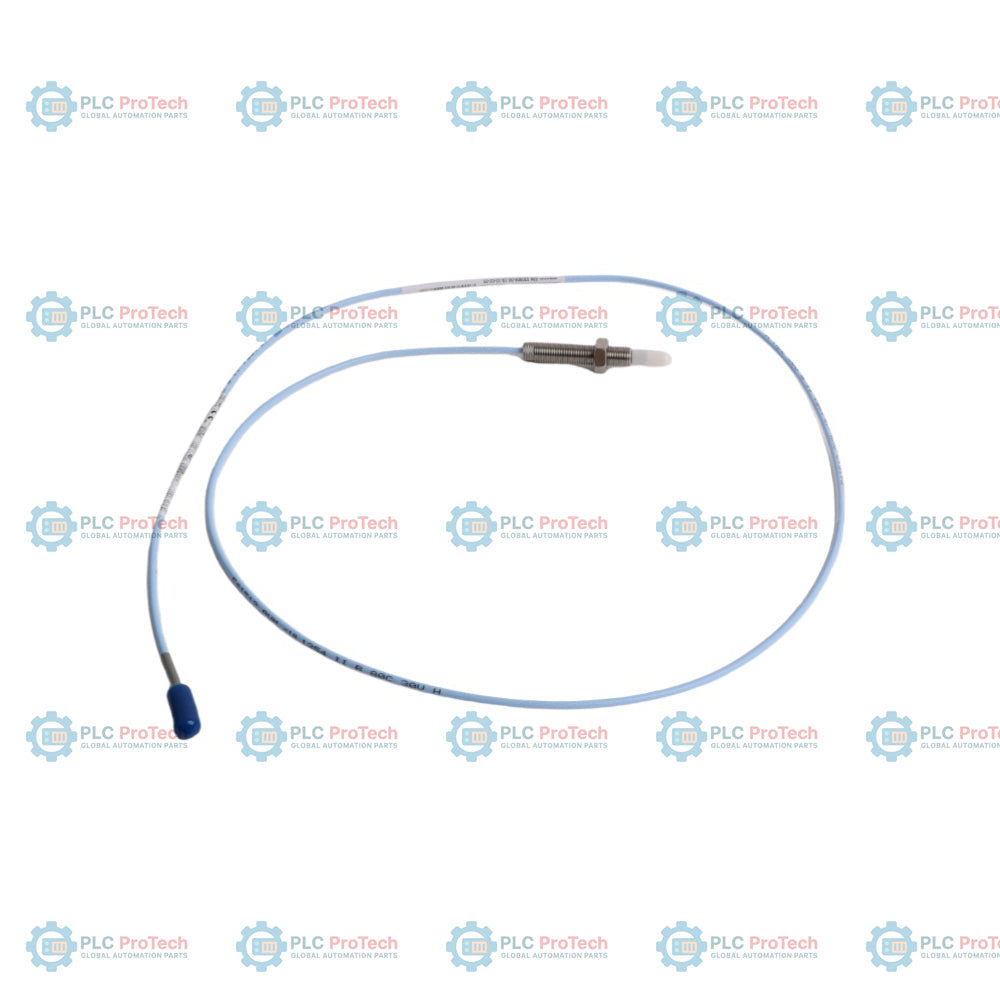

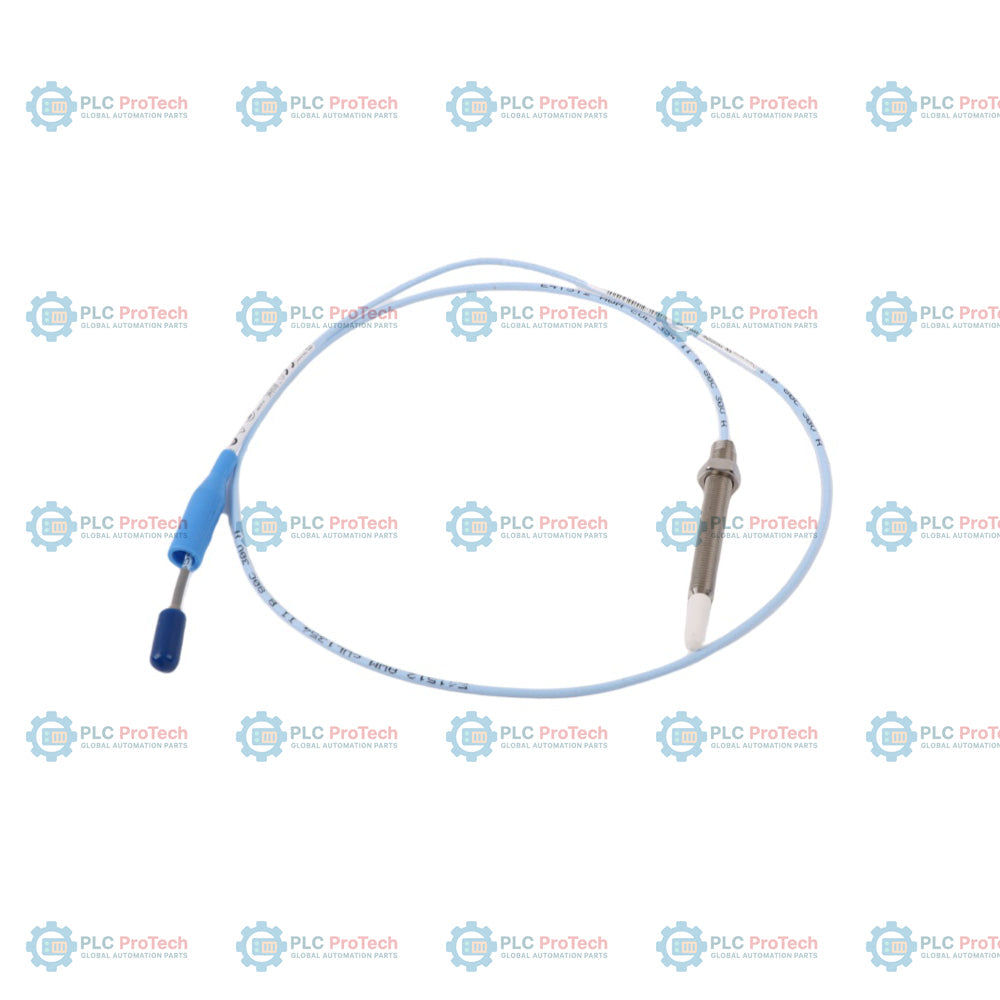

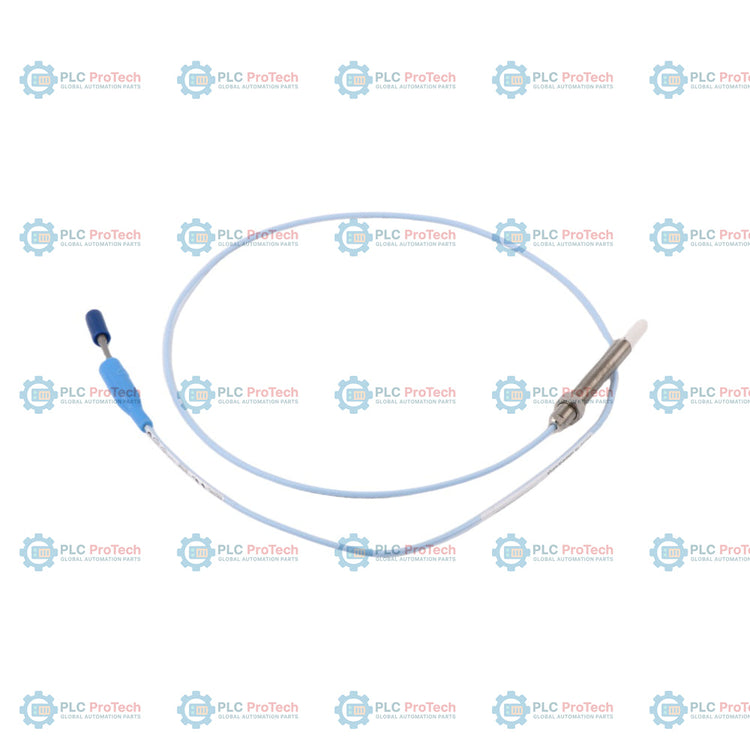

330908-22-31-10-01-05: sonda di prossimità 3300 NSv, filettatura 3/8-24 UNF, Opzione 22 con lunghezza non filettata di 2,2 pollici, Opzione 31 con lunghezza complessiva del corpo di 3,1 pollici, Opzione 10 con lunghezza totale di 1,0 metro, connettore ClickLoc dell'Opzione 01 con protezione per il connettore e approvazioni multiple dell'Opzione 05. Questa configurazione specifica presenta una filettatura 3/8-24 UNF senza armatura, progettata per misurazioni senza contatto dello spostamento in aree con spazio libero limitato o requisiti di installazione ristretti. Il sistema 3300 NSv è ottimizzato per compressori d'aria centrifughi, compressori per refrigerazione, compressori per gas di processo e altri macchinari con alesaggio ridotto o apparecchiature ad alta velocità con geometria del target limitata, dove non è possibile utilizzare sonde standard da 5 mm o 8 mm.

In qualità di elemento chiave del sistema di trasduttore di prossimità 3300 XL NSv, questa sonda funziona insieme a un cavo di prolunga 330930 e a un sensore Proximitor 330980. A differenza dei sistemi 3300 XL standard, la serie NSv è progettata specificamente per spazi ristretti, diametri ridotti dell'albero (inferiori a 51 mm o 2 pollici) e target compatti (inferiori a 15 mm o 0,6 pollici). L'inclusione dell'Opzione 01 fornisce un cavo standard con un connettore coassiale miniaturizzato ClickLoc e una protezione integrata per il connettore, garantendo una solida protezione contro l'ingresso di liquidi nei punti di connessione, mentre l'Opzione 05 assicura la compatibilità con i principali standard internazionali per aree pericolose (incluse le approvazioni CSA, ATEX e IECEx).

Caratteristiche

• Lunghezza non filettata dell'Opzione 22: offre una lunghezza di 2,2 pollici del corpo della sonda non filettato per una regolazione flessibile della profondità di montaggio.
• Lunghezza complessiva del corpo dell'Opzione 31: presenta un corpo filettato con lunghezza complessiva di 3,1 pollici e filettatura 3/8-24 UNF-2A.
• Lunghezza totale dell'Opzione 10: cavo coassiale integrato da 1,0 metri (39 pollici), isolato in FEP e con impedenza di 75 ohm.
• Connettore e cavo dell'Opzione 01: dotata di un connettore coassiale miniaturizzato ClickLoc e di una protezione integrata per il connettore in fluorosilicone.
• Approvazioni dell'ente per l'Opzione 05: certificata per aree pericolose con approvazioni multiple, tra cui CSA, ATEX e IECEx.
• Design compatto senza armatura: la configurazione senza armatura è ottimale per i carter delle macchine con spazio libero limitato.
• Resistenza chimica: realizzata con una punta della sonda in solfuro di polifenilene (PPS) ad alte prestazioni e un corpo in acciaio inossidabile AISI 304 per ambienti di processo impegnativi.

Applicazioni

• Compressori d'aria centrifughi e compressori per refrigerazione.
• Misure delle vibrazioni radiali e della posizione radiale su alberi ad alta velocità di diametro inferiore a 51 mm (2 pollici).
• Misure della posizione assiale (spinta) su target piani di diametro inferiore a 15 mm (0,6 pollici).
• Misure del tachimetro, della velocità zero e del riferimento di fase (Keyphasor).
• Macchinari a piccolo alesaggio e turbine a gas aeroderivative con vincoli di spazio ridotto.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Questa sonda è dotata di un connettore coassiale maschio ClickLoc miniaturizzato integrato all'estremità del cavo. Fornisce una trasmissione a 75 ohm a bassa perdita dei segnali radio ad alta frequenza tra la punta della sonda e il cavo di prolunga. Il connettore in ottone placcato oro presenta un'interfaccia che si blocca saldamente in posizione per evitare l'allentamento dovuto alle vibrazioni. Il protettore del connettore in fluorosilicone installato sigilla il punto di connessione contro umidità, sporco e fluidi di processo.

Linee guida per l'installazione

• Assicurarsi che il cavo coassiale sia instradato con un raggio di curvatura minimo di 25.4 mm (1.0 in) per evitare perdite di trasmissione o danni fisici.
• Applicare la coppia di serraggio consigliata di 11.3 N m (100 in-lb) durante l'installazione del corpo della sonda 3/8-24 UNF-2A. Non superare mai la coppia massima assoluta nominale di 33.9 N m (300 in-lb).
• Serrare manualmente i connettori coassiali ClickLoc, quindi applicare una coppia di serraggio di 0.56 N m (5 in-lb) utilizzando, se necessario, gli appositi strumenti di installazione.
• Limitare l'innesto della filettatura 3/8-24 a 0.563 in (14.3 mm) per evitare grippaggi o deformazioni della filettatura.
• Far scorrere completamente il protettore del connettore in fluorosilicone fornito sopra il punto di connessione per isolare l'interfaccia coassiale dall'esposizione ai fluidi della macchina e all'umidità.

Conformità e certificazioni

• Compatibilità elettromagnetica (EMC): conforme agli standard della Direttiva della Comunità Europea 2014/30/UE EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali).
• Approvazioni per aree pericolose (opzione 05): certificato secondo CSA/cNRTLus, ATEX e IECEx per installazioni a sicurezza intrinseca e antideflagranti.
• Sicurezza intrinseca (ia): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III.
• Antideflagrante / Sicurezza aumentata (nA, ec): Classe I, Zona 2: AEx/Ex nA/ec IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C e D.
• Conformità RoHS: pienamente conforme alla Direttiva europea 2011/65/UE e alle normative RoHS cinesi (designazione EFUP di 15 anni).
• Sicurezza funzionale: certificato SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
