Descrizione

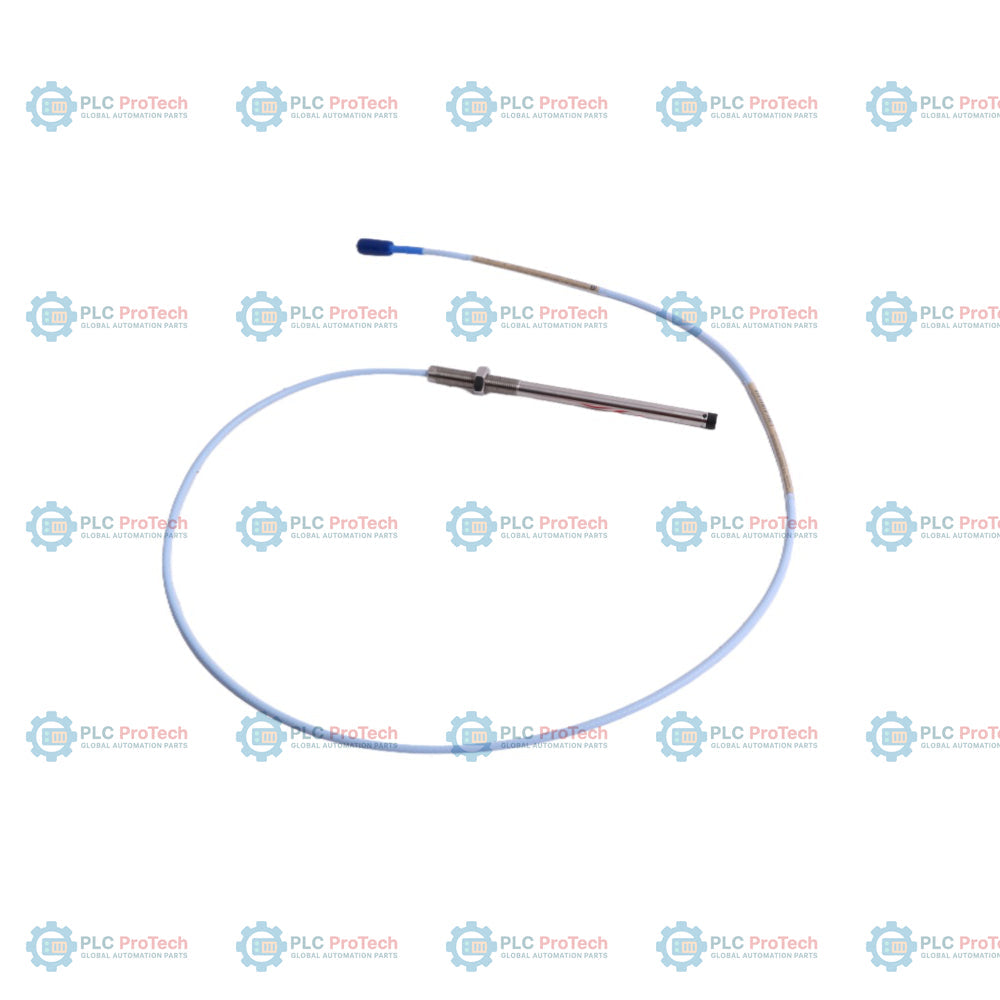

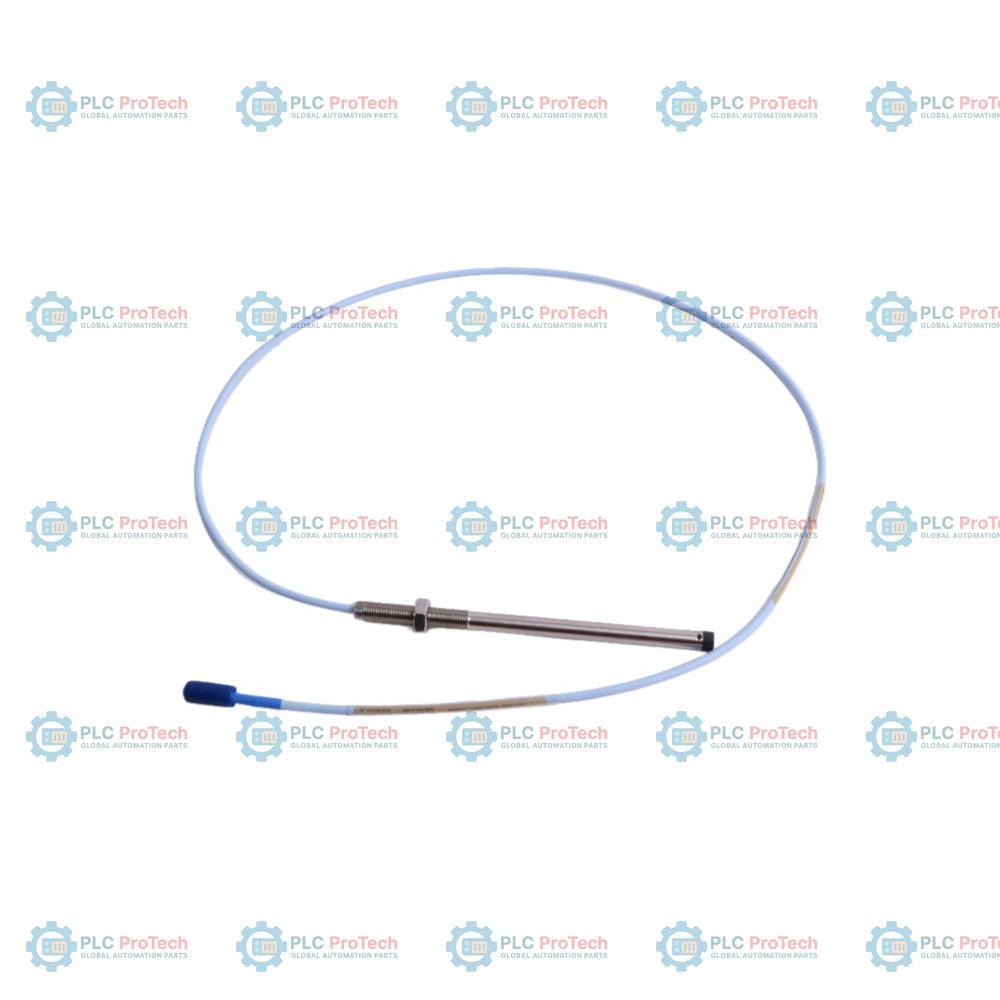

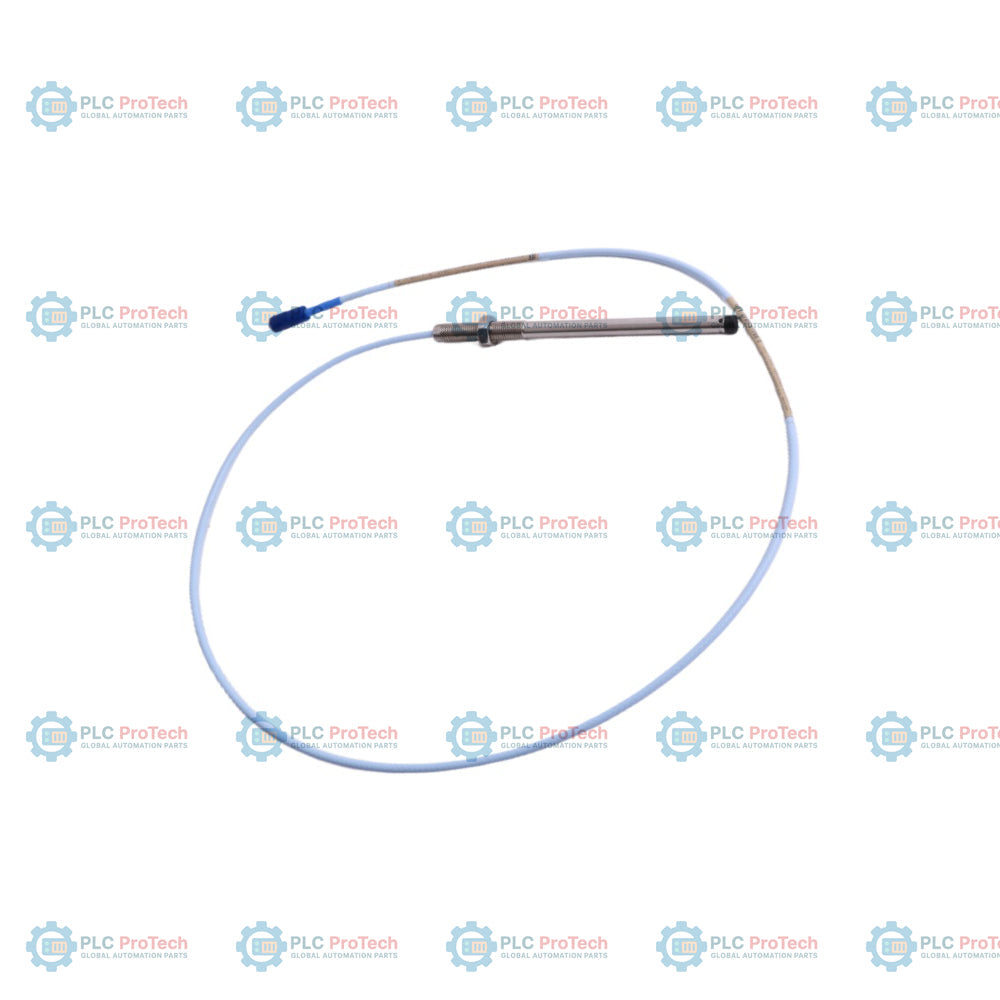

Progettata per misurazioni senza contatto delle vibrazioni e dello spostamento dell'albero, la Bently Nevada 330101-36-80-10-02-05 funge da sonda di prossimità da 8 mm ad alta affidabilità all'interno del sistema di monitoraggio 3300 XL. Questa configurazione specifica presenta un corpo della sonda con lunghezza non filettata di 3,6 pollici, una lunghezza totale del corpo di 8,0 pollici e un cavo coassiale standard da 1,0 metri senza armatura. È terminata con un connettore coassiale miniaturizzato ClickLoc standard (senza protezione del connettore) ed è pienamente certificata con le approvazioni CSA, ATEX e IECEx per aree pericolose. Questa configurazione fisica è progettata per adattarsi agli spazi di installazione più profondi dei carter di turbine e compressori industriali critici, offrendo al contempo sicurezza certificata in ambienti con gas o polveri esplosivi.

Caratteristiche

• Geometria fisica ottimizzata: lunghezza non filettata di 3,6 pollici abbinata a una lunghezza totale del corpo filettato di 8,0 pollici, progettata per la penetrazione profonda nei carter delle macchine e negli alloggiamenti dei cuscinetti.
• Cavo standard senza armatura: dispone di un cavo coassiale standard leggero da 1,0 metri e 75 ohm, per un instradamento flessibile e un collegamento ordinato ai terminali del sensore.
• Connessione robusta: dotata di un connettore coassiale miniaturizzato ClickLoc (opzione 02), che garantisce un'interconnessione del sistema sicura, affidabile e senza utensili.
• Certificazione per ambienti pericolosi: pienamente approvata secondo gli standard CSA, ATEX e IECEx (opzione 05), agevolando l'impiego in ambienti regolamentati pericolosi ed esplosivi.
• Durata industriale: integra una robusta punta in plastica PPS da 8 mm e un corpo in acciaio inossidabile resistente alla corrosione per installazioni continue sul carter delle macchine.

Applicazioni

La sonda di prossimità 330101-36-80-10-02-05 è ideale per la protezione di macchinari rotanti critici nei settori della generazione elettrica, del petrolio e gas, petrolchimico e dell'industria pesante. Le installazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dinamiche dell'albero di turbine a vapore e a gas.
• Misurazioni dello spostamento assiale del rotore di compressori centrifughi ad alta velocità.
• Analisi del gioco dei cuscinetti e della posizione del rotore nelle pompe di processo critiche.
• Protezione generale dei turbomacchinari conforme agli standard API 670.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una calibrazione corretta e la precisione di misurazione del sistema della sonda di prossimità, seguire queste raccomandazioni tecniche:

• Montare la sonda utilizzando la distanza fisica appropriata (generalmente impostata su un'uscita di -10 VDC o su circa 1,27 mm / 50 mil dalla superficie dell'albero), secondo le procedure di calibrazione standard.
• Assicurarsi che la lunghezza dell'involucro non filettato (3,6 pollici) corrisponda alla geometria del manicotto interno dell'involucro della macchina, per evitare contatti fisici o interferenze.
• Instradare il cavo coassiale da 1,0 metri adottando adeguate pratiche industriali di schermatura e messa a terra, collegando la schermatura a terra esclusivamente nella scatola di giunzione o nel rack di monitoraggio per evitare anelli di massa.
• Evitare di installare le sonde in prossimità di metalli strutturali adiacenti o di altri campi a correnti parassite per ridurre al minimo la diafonia e la distorsione.

Conformità e certificazioni

Il modello 330101-36-80-10-02-05 è prodotto secondo rigorose linee guida per il controllo qualità ed è completamente certificato secondo i seguenti standard:

• CSA: Certificato per ambienti pericolosi di Classe I, Divisione 1 e Divisione 2.
• ATEX/IECEx: Approvato per atmosfere con gas e polveri esplosive (Zona 0, Zona 1 e Zona 2).
• API 670: Progettato per soddisfare i requisiti standard di protezione dei macchinari per il monitoraggio delle vibrazioni, della posizione assiale e della velocità.
