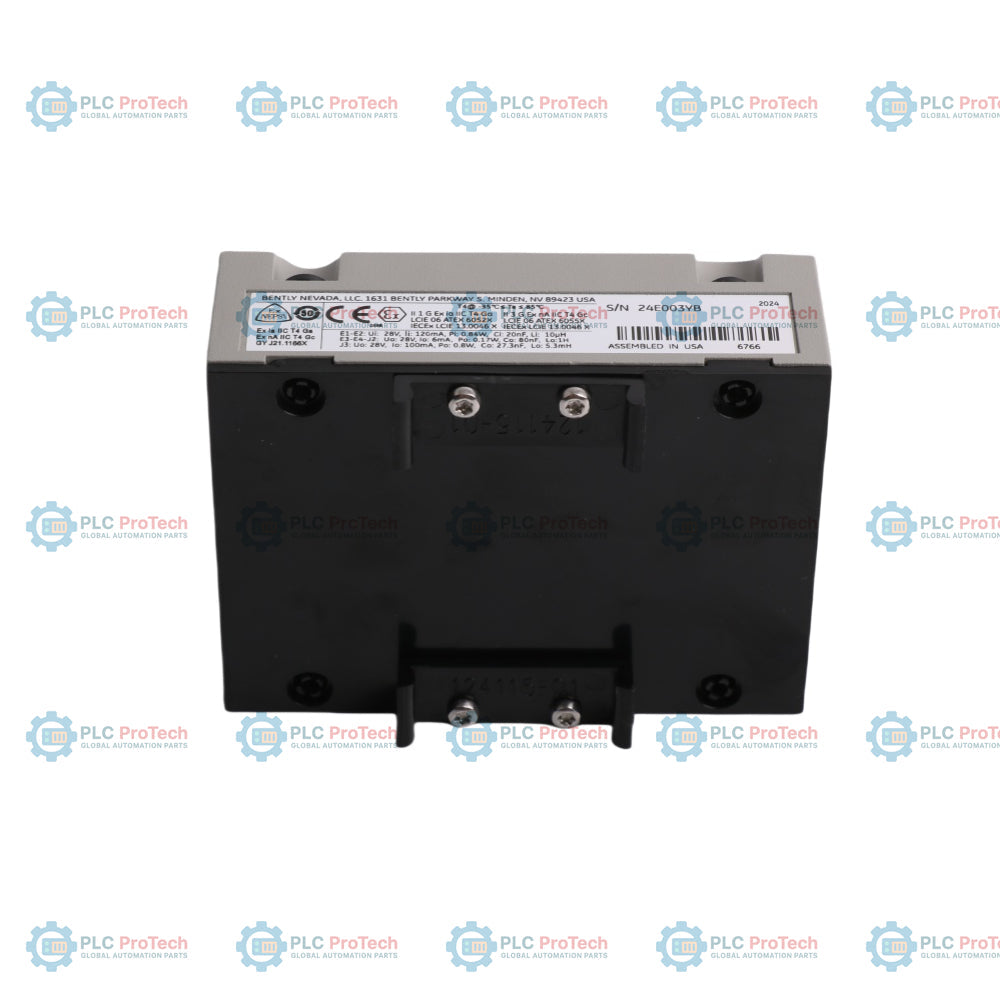

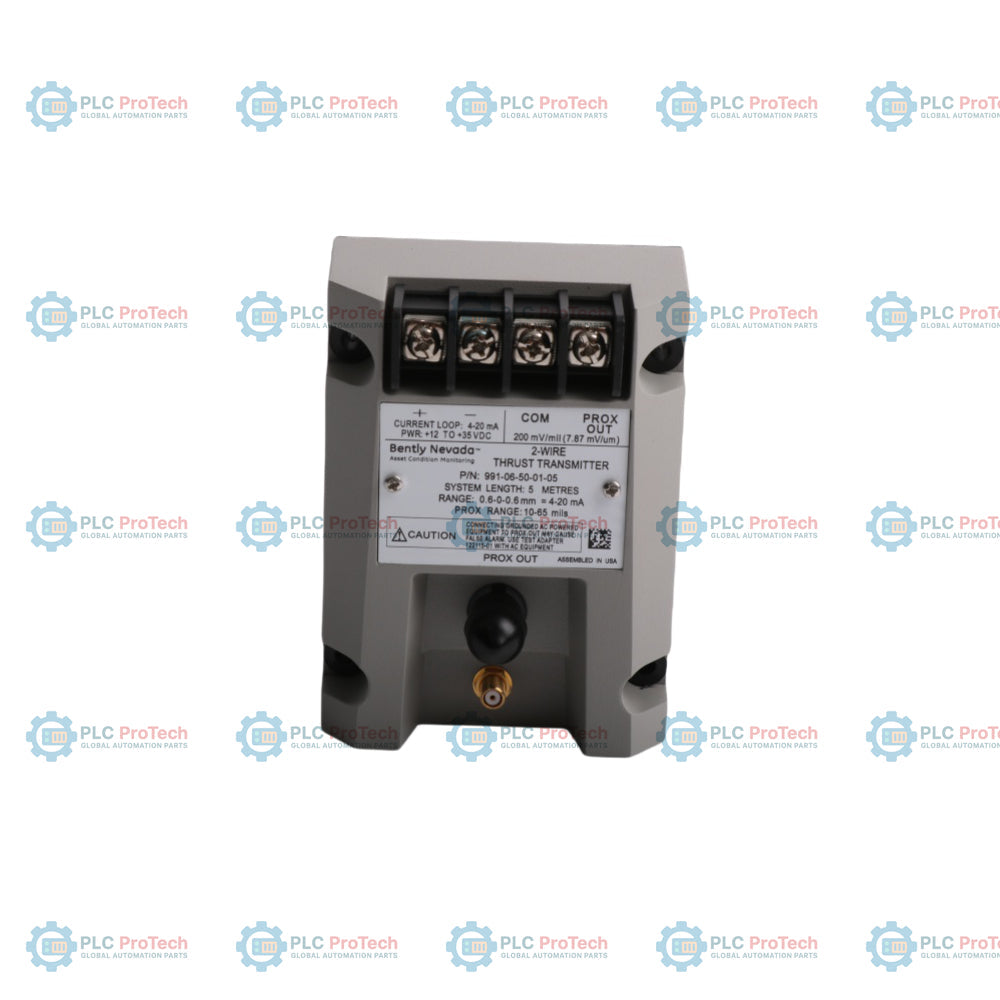

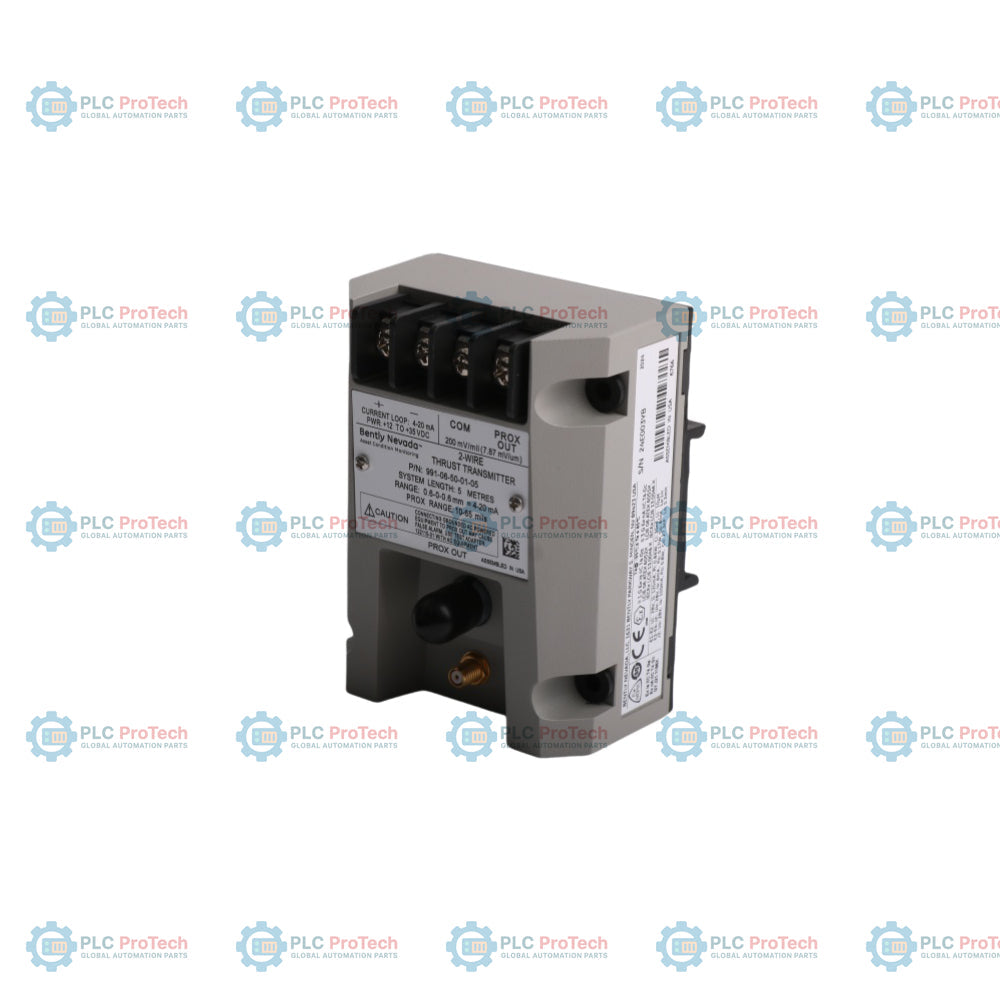

Trasmettitore di spinta Bently Nevada 991-06-50-01-05 991

Descrizione

Il Bently Nevada 991-06-50-01-05 è uno strumento di protezione dei macchinari a 2 fili, alimentato dal circuito, progettato per misurare lo spostamento assiale dell'albero. Questo trasmettitore reggispinta 991 si interfaccia direttamente con una sonda di prossimità 3300 NSv e il relativo cavo di prolunga da 5,0 metri. Elabora i segnali del sensore di prossimità in un'uscita di corrente CC lineare standard da 4 a 20 mA, proporzionale al movimento di spinta totale. Questo segnale di monitoraggio continuo si integra direttamente con i controllori logici programmabili (PLC), i sistemi di controllo distribuito (DCS) o l'hardware SCADA standard, senza richiedere sistemi rack dedicati per il monitoraggio dei macchinari. Il trasmettitore incorpora un sensore Proximitor interno in un unico involucro inglobato, progettato per resistere alle condizioni difficili degli impianti industriali.

Caratteristiche

• Il sensore Proximitor integrato all'interno di un involucro autonomo non richiede alcun modulo driver esterno
• I terminali coassiali non isolati PROX OUT e COM consentono l'accesso alla tensione dinamica per strumenti diagnostici portatili
• I potenziometri indipendenti di regolazione dello zero e dell'ampiezza semplificano le regolazioni della calibrazione sul campo
• Il pin di ingresso di test accetta sorgenti di segnale esterne per una verifica rapida delle prestazioni dell'uscita del circuito di corrente
• Il circuito integrato di inibizione all'accensione previene gli errori di tracciamento del segnale causati dai transitori iniziali della tensione di linea

Applicazioni

• Monitoraggio dei cuscinetti reggispinta idrodinamici su piccoli compressori d'aria centrifughi
• Monitoraggio dello spostamento assiale dell'albero su pompe industriali, motori e ventilatori delle torri di raffreddamento
• Protezione di macchinari critici all'interno di raffinerie petrolchimiche e impianti di generazione elettrica
• Configurazioni generiche per la manutenzione predittiva di macchinari rotanti prive di spazio per rack di monitoraggio

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

• Agganciare il dispositivo a un gruppo guida DIN standard da 35 mm oppure fissarlo con bulloni utilizzando la ferramenta opzionale all'interno di un quadro a tenuta stagna.
• Instradare i conduttori della corrente del circuito attraverso percorsi dedicati in condotti separati dai cavi dei motori CA ad alta corrente o dai cavi di comando per la commutazione, per proteggere dalle interferenze elettromagnetiche.
• Sigillare tutti i collegamenti coassiali tra la sonda di prossimità 3300 NSv, il cavo di prolunga e la presa del terminale del trasmettitore con nastro autoagglomerante per prevenire infiltrazioni di umidità.
• Evitare di regolare strutturalmente i potenziometri di zero e span finché la distanza dalla punta della sonda di prossimità non è stata impostata sul corretto intervallo fisico.
• Quando si collegano oscilloscopi alimentati in CA ai terminali PROX OUT e COM, utilizzare uno strumento di prova isolato o un adattatore di prova Bently Nevada compatibile per proteggere l'integrità della trasmissione del segnale nel circuito.

Conformità e certificazioni

• ATEX
• ABS
• CSA

Domande frequenti

Quale movimento meccanico misura il Bently Nevada 991-06-50-01-05?

Misura la spinta assiale o lo spostamento dell'albero di un macchinario rotante, anziché la vibrazione radiale della carcassa.

Questo modulo richiede un'unità driver Proximitor separata?

No, presenta un sensore Proximitor integrato che elabora direttamente i campi di corrente parassita della sonda di prossimità all'interno del modulo del trasmettitore.

Per supportare quale lunghezza specifica del cavo è calibrato questo trasmettitore?

L'opzione -50 specifica che il trasmettitore è calibrato per corrispondere a un sistema composto da una sonda di prossimità da 5,0 metri e dal relativo cavo di prolunga.

Qual è l'intervallo a fondo scala definito dall'opzione -06?

I limiti di misurazione a fondo scala sono 0,6-0-0,6 mm, fornendo una scala complessiva di ±0,6 mm dello spostamento assiale dell'albero.

Posso collegare direttamente un oscilloscopio alimentato in CA al pin PROX OUT?

Poiché il terminale dinamico PROX OUT non è isolato dal circuito di alimentazione da 4 a 20 mA, è altamente consigliato utilizzare un adattatore esterno di isolamento del segnale per proteggere dalle interferenze del segnale.

Con quale sensore è compatibile elettricamente questo trasmettitore di spinta?

È progettato esclusivamente per leggere i segnali provenienti da una sonda di prossimità Bently Nevada 3300 NSv.

In che modo la funzione Power-up Inhibit protegge i circuiti del sistema di controllo?

Disattiva le correnti di uscita transitorie errate durante i picchi di avvio, per prevenire falsi allarmi o interventi di sicurezza nel DCS o PLC collegato.

Quale tipo di metodo di montaggio presenta questa unità?

L'opzione -01 fornisce clip di montaggio integrate per guida DIN da 35 mm, per un'installazione immediata su una guida standard.

Questa unità può funzionare in ambienti con macchinari ad alta umidità?

Sì, è realizzato con gruppi elettronici completamente inglobati e certificato per un'umidità condensante fino al 100% quando i collegamenti coassiali sono adeguatamente protetti.

Che cosa rappresenta il suffisso di configurazione -05?

Il codice -05 designa uno specifico pacchetto di approvazioni di un ente per certificazioni multiple, incluse le classificazioni ATEX, CSA e ABS Marine.
