Descrizione

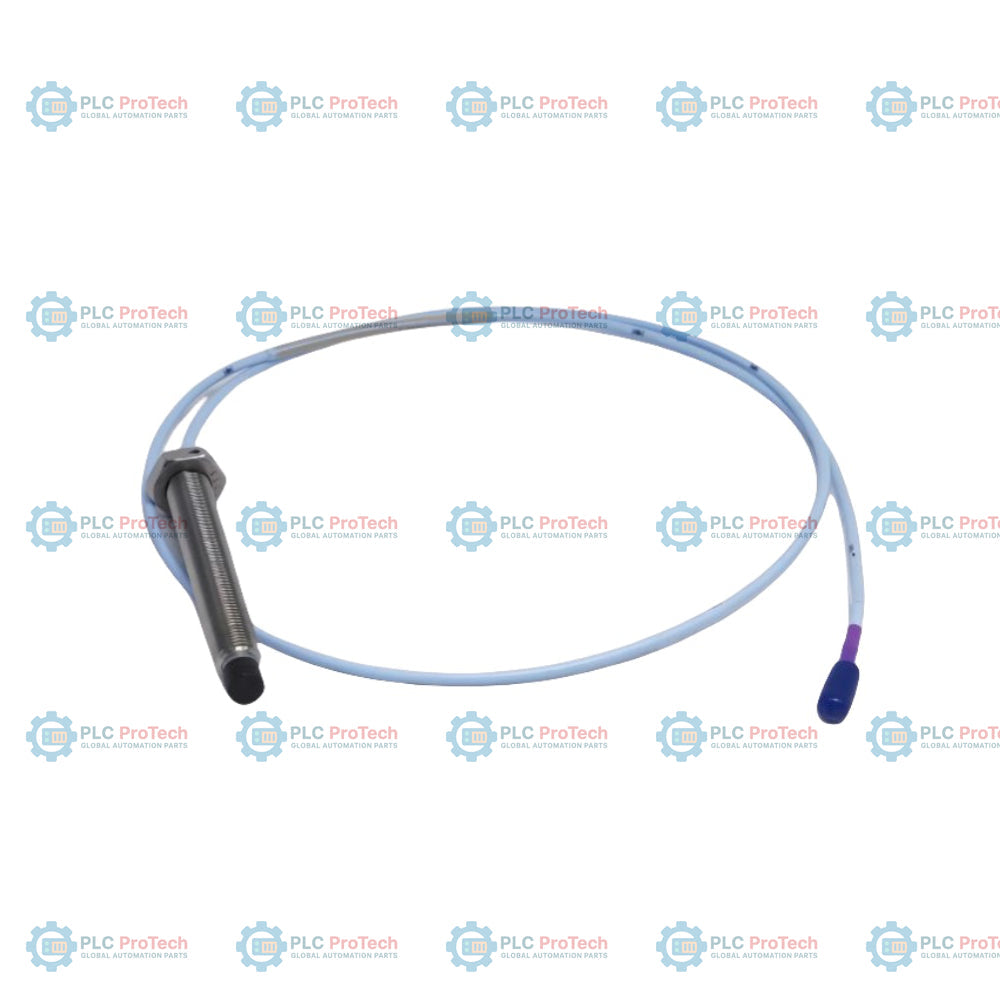

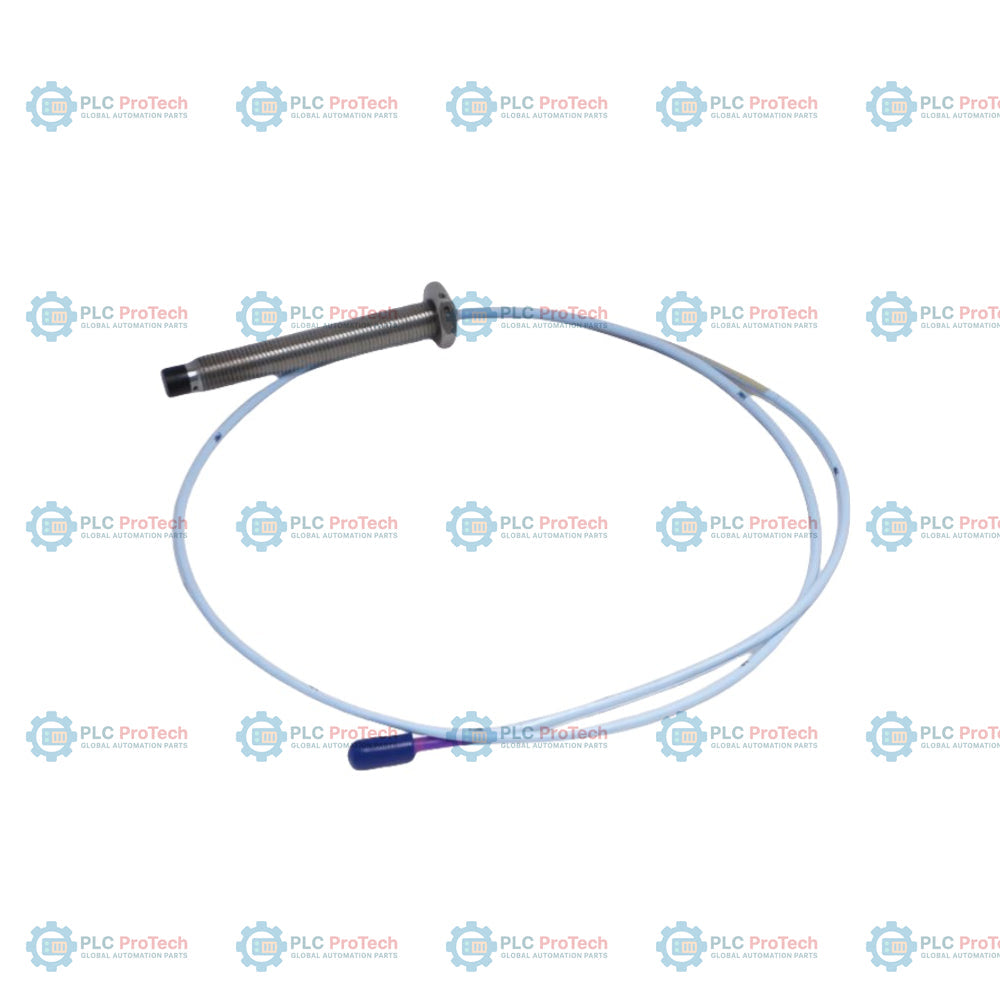

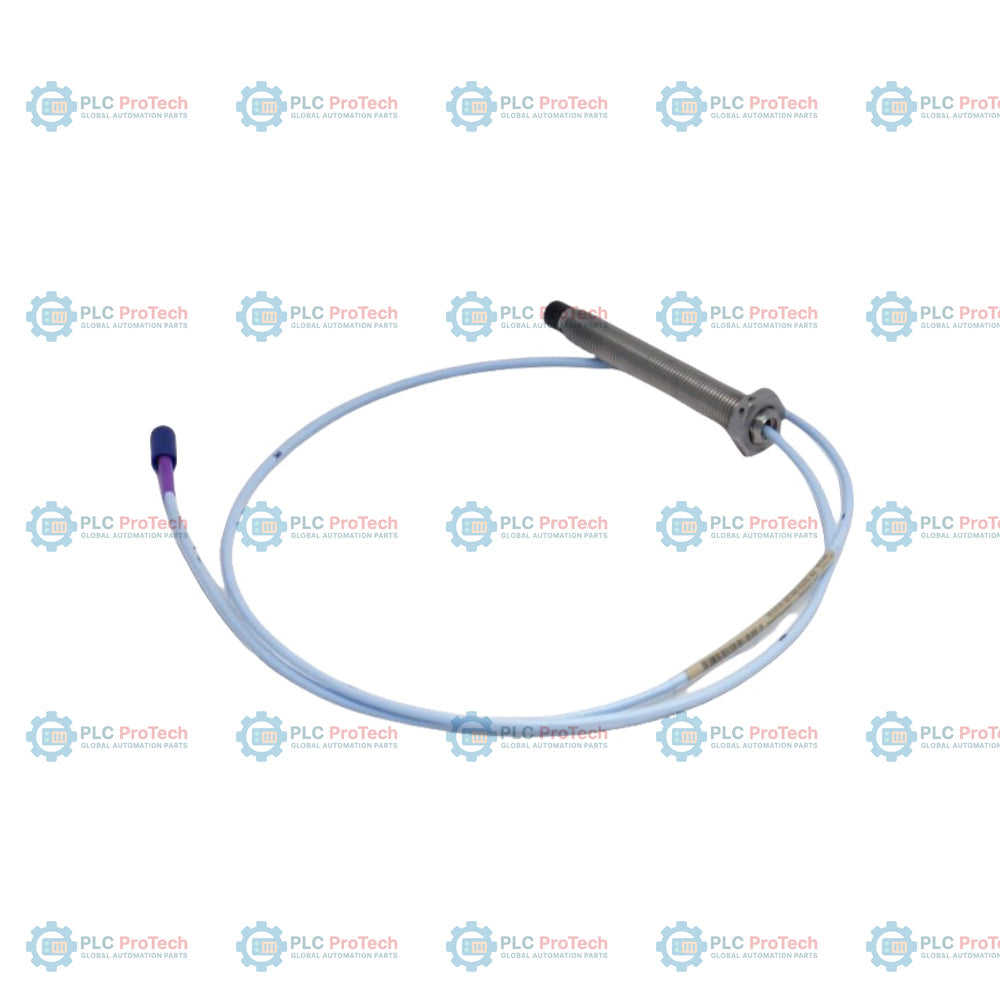

Il corpo della sonda con armatura in acciaio inossidabile, con lunghezza non filettata di 0,4 pollici (opzione 04), lunghezza complessiva della custodia di 5,6 pollici (opzione 56), lunghezza totale di 1,0 m (opzione 10) e connettore coassiale miniaturizzato ClickLoc (opzione 02) specifica questa configurazione 330102-04-56-10-02-00 della sonda di prossimità 3300 XL da 8 mm.

Questa variante presenta un'armatura integrata in acciaio inossidabile per proteggere il cavo coassiale dall'abrasione fisica e dai danni meccanici in ambienti difficili. È calibrata per target in acciaio AISI 4140 e funziona in combinazione con un sensore Proximitor 3300 XL e un cavo di estensione 3300 XL per formare un sistema trasduttore completo da 5 o 9 metri. Questa configurazione specifica funziona senza approvazioni degli enti (opzione 00) e utilizza un isolamento del cavo standard in FEP.

Caratteristiche

• L'opzione 04 prevede una lunghezza non filettata di 0,4 pollici (10,2 mm) per un posizionamento meccanico preciso.
• L'opzione 56 prevede una lunghezza complessiva della custodia di 5,6 pollici (142,2 mm) con filettatura standard 3/8-24 UNF-2A.
• L'opzione 10 prevede una lunghezza totale di 1,0 metro (3,3 piedi) per il collegamento diretto ai cavi di estensione 3300 XL.
• Il connettore coassiale miniaturizzato ClickLoc dell'opzione 02 consente il collegamento diretto senza protezioni del connettore.
• Il rivestimento protettivo in armatura di acciaio inossidabile protegge dall'usura fisica, dai tagli e dai rischi ambientali.
• La punta in PPS (solfuro di polifenilene) sigilla chimicamente le bobine della sonda contro l'ingresso di umidità e olio.

Applicazioni

• Protezione e monitoraggio delle condizioni di macchinari per l'industria pesante
• Misurazioni delle vibrazioni e della posizione assiale degli alberi di turbine a vapore e a gas
• Monitoraggio del gioco dei cuscinetti di generatori e motori industriali
• Monitoraggio della posizione degli alberi di compressori centrifughi e pompe
• Allineamento delle turbine idroelettriche e monitoraggio dell'espansione termica

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Evitare una coppia eccessiva sul corpo della sonda durante l'installazione. La coppia nominale massima per la filettatura standard 3/8-24 UNF è di 33,9 N-m (300 in-lbf), con una coppia di installazione raccomandata di 11,2 N-m (100 in-lbf).
• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per i cavi coassiali standard e corazzati.
• Fare corrispondere la lunghezza complessiva della sonda e del cavo di prolunga alla lunghezza totale specificata del sensore Proximitor (5,0 m o 9,0 m).
• Assicurarsi che la punta della sonda disponga di una visuale laterale libera adeguata rispetto al metallo circostante, per evitare falsi offset di calibrazione.
• Proteggere il connettore coassiale miniaturizzato ClickLoc da sporco ed esposizione a fluidi; si raccomanda l'uso di protezioni per connettori o nastro in silicone in caso di esposizione a olio per turbine o umidità.

Conformità e certificazioni

• Questa configurazione viene ordinata con l'opzione 00 (approvazione dell'ente: non richiesta).
• La conformità della sonda standard è in linea con le linee guida generali sulla sicurezza elettrica e con i requisiti del marchio CE se abbinata ai sensori Proximitor standard CE approvati da 3300 XL.
