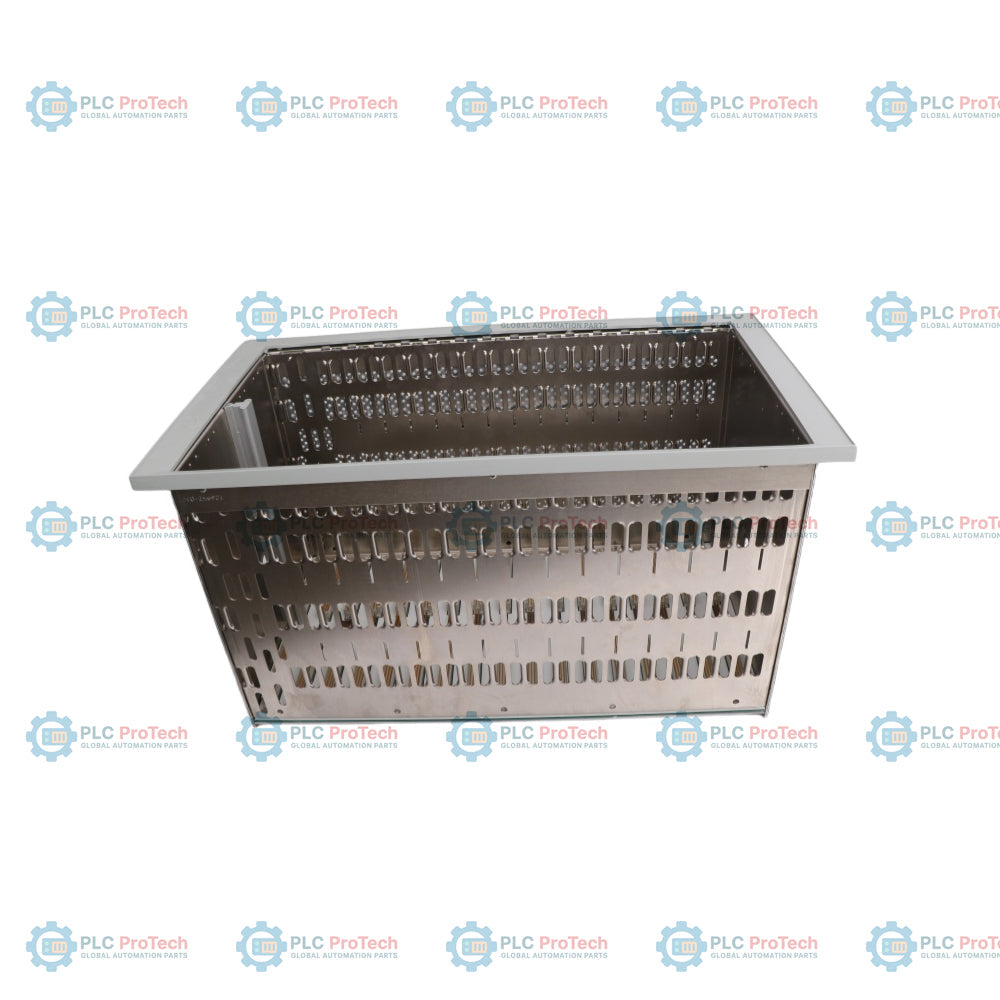

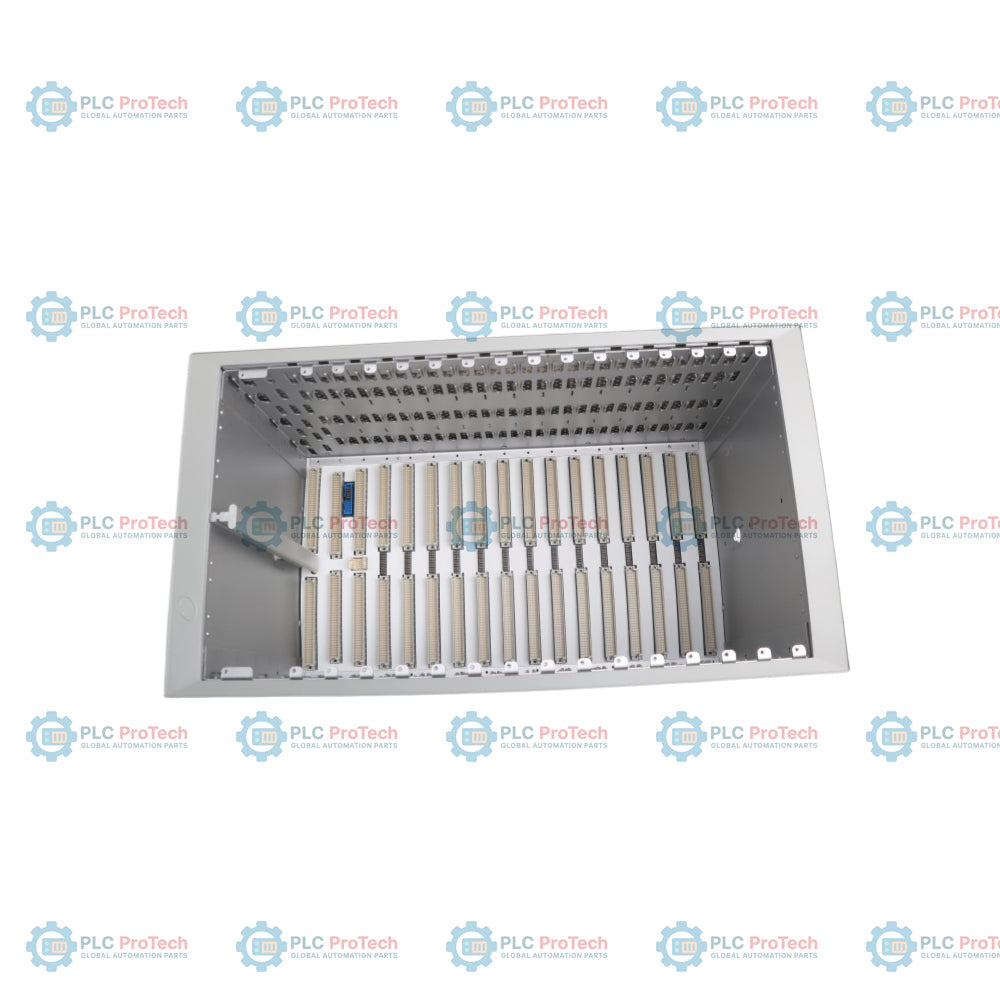

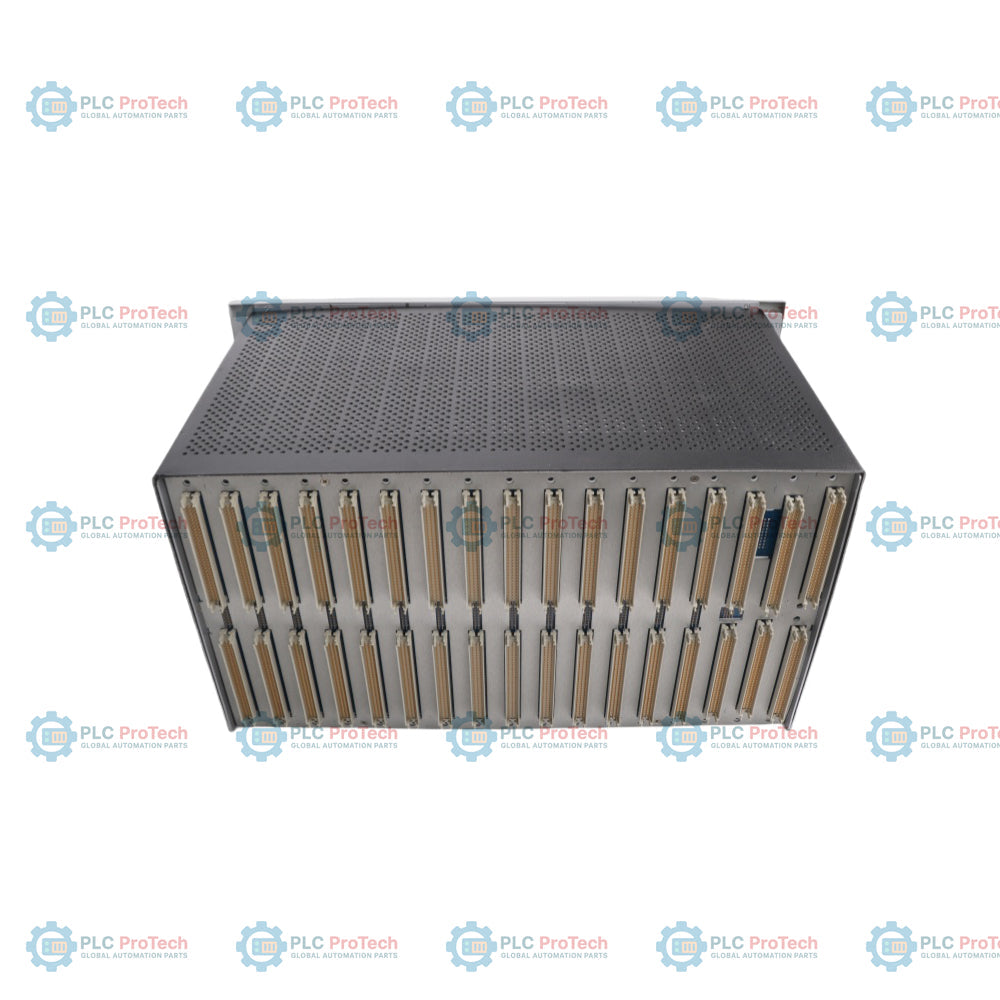

Bently Nevada 3500/05-01-02-00-00-01 Rack di sistema

Descrizione

Il modello 3500/05-01-02-00-00-01 è un rack di sistema da 19 pollici a grandezza naturale, prodotto da Bently Nevada (società di Baker Hughes), progettato come struttura portante di base per il sistema di protezione delle macchine della serie 3500. Questo hardware funge da chassis fisico e hub backplane ad alta velocità che ospita tutti i monitor delle vibrazioni delle macchine della serie 3500, le interfacce per i dati transitori e gli alimentatori del sistema. Il backplane digitale integrato consente ai singoli slot di strumentazione di scambiare senza interruzioni dati di controllo in tempo reale, fornendo contemporaneamente a ciascun modulo inseribile una rete interna di distribuzione dell'alimentazione altamente filtrata.

Il codice di configurazione esatto dell'ordine 3500/05-01-02-00-00-01 descrive uno chassis strutturale da 19 pollici a grandezza naturale contenente 14 slot di strumentazione disponibili (escluse le posizioni dedicate a sinistra per il modulo di alimentazione ausiliaria e l'interfaccia del rack). Presenta un'opzione di formato strutturale montaggio su paratia, ossia è progettato per essere montato direttamente e in piano contro una parete, un pannello strutturale di paratia o all'interno di una custodia personalizzata, nei casi in cui non siano disponibili le tradizionali guide per relè EIA a telaio aperto da 19 pollici. In questa configurazione, tutte le terminazioni I/O di campo sottostanti, i circuiti dei trasduttori e i moduli I/O posteriori sono completamente accessibili direttamente dall'interfaccia del pannello frontale. Questo modello dispone delle certificazioni di conformità europea (CE) ed è hardware della serie di produzione standard.

Caratteristiche

• Backplane centrale di comunicazione ad alta velocità, che consente l'interazione e l'elaborazione in tempo reale tra le schede di protezione.
• Architettura di strumentazione da 19 pollici a grandezza naturale, con 14 slot di espansione discreti e personalizzabili per moduli.
• Design con montaggio su paratia, che consente l'installazione verticale a filo su superfici prive delle tradizionali guide per armadi da 19 pollici.
• Capacità I/O ad accesso frontale, che consente di cablare completamente dal lato anteriore i circuiti dei sensori di campo e le terminazioni esterne.
• Struttura metallica rigida di grado industriale, progettata per smorzare le vibrazioni ambientali ad alta frequenza e proteggere dalle interferenze magnetiche.
• Omologazione completa per la conformità europea (CE), certificata in fabbrica per un'implementazione affidabile nelle infrastrutture industriali europee.

Applicazioni

• Rack localizzato principale per apparecchiature, contenente schede di protezione delle macchine per grandi turbine a vapore e a gas di servizio.
• Hub centrale di interblocco di sicurezza e monitoraggio della manutenzione predittiva a livello dell'impianto, installato su treni di compressione soggetti a forti vibrazioni.
• Custodie da campo montate su paratia, utilizzate all'interno di sale di controllo di raffinerie petrolifere e del gas o impianti petrolchimici in ambienti difficili, dove l'accesso posteriore è ostruito.

Panoramica delle opzioni

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Preparazione della superficie della paratia: Verificare che la parete o il pannello strutturale possano sostenere continuamente il peso di un rack 3500 completamente popolato (fino a 45 lb o 20,4 kg). Praticare in anticipo i fori di montaggio rispettando l'interasse esatto indicato nei manuali di installazione Bently Nevada.
• Distanze libere per l'accesso frontale: Poiché si tratta di un telaio con montaggio su paratia (-02), sia le schede monitor principali sia i relativi moduli I/O vengono installati dalla parte anteriore. Mantenere una distanza minima di 250 mm davanti al frontale del rack per i raggi di curvatura dei cavi, le canaline di cablaggio e la rimozione dei moduli.
• Regole per gli slot dedicati ai servizi: Ricordare che gli slot all'estrema sinistra sono dedicati esclusivamente ai moduli di alimentazione (come il 3500/15) e al modulo di interfaccia del rack (3500/22M). I monitor standard per macchinari non possono essere installati negli slot di servizio.
• Collegamento di messa a terra del telaio: Collegare un cavo di messa a terra in rame di grande sezione dal perno principale di terra del telaio alla rete di terra elettrica primaria dell'armadio del pannello di controllo, per bloccare il rumore elettrico e garantire la stabilità della strumentazione.
