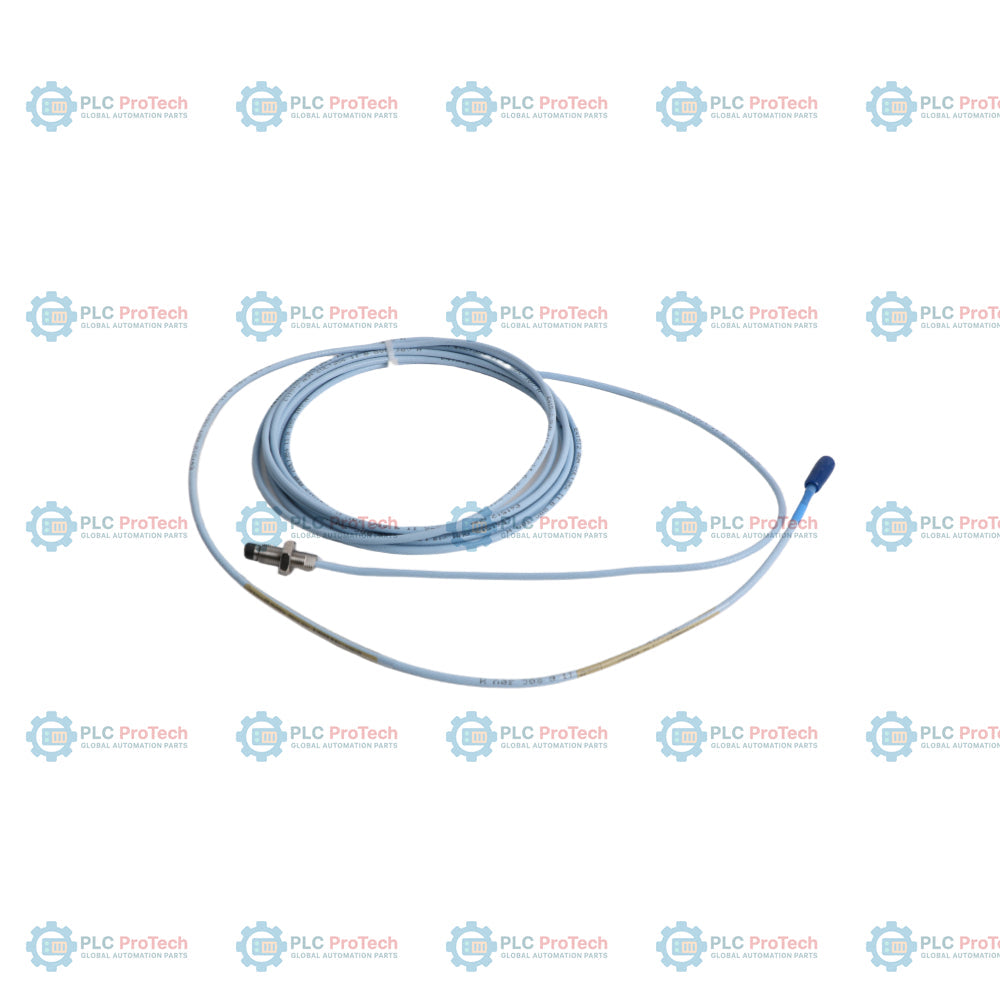

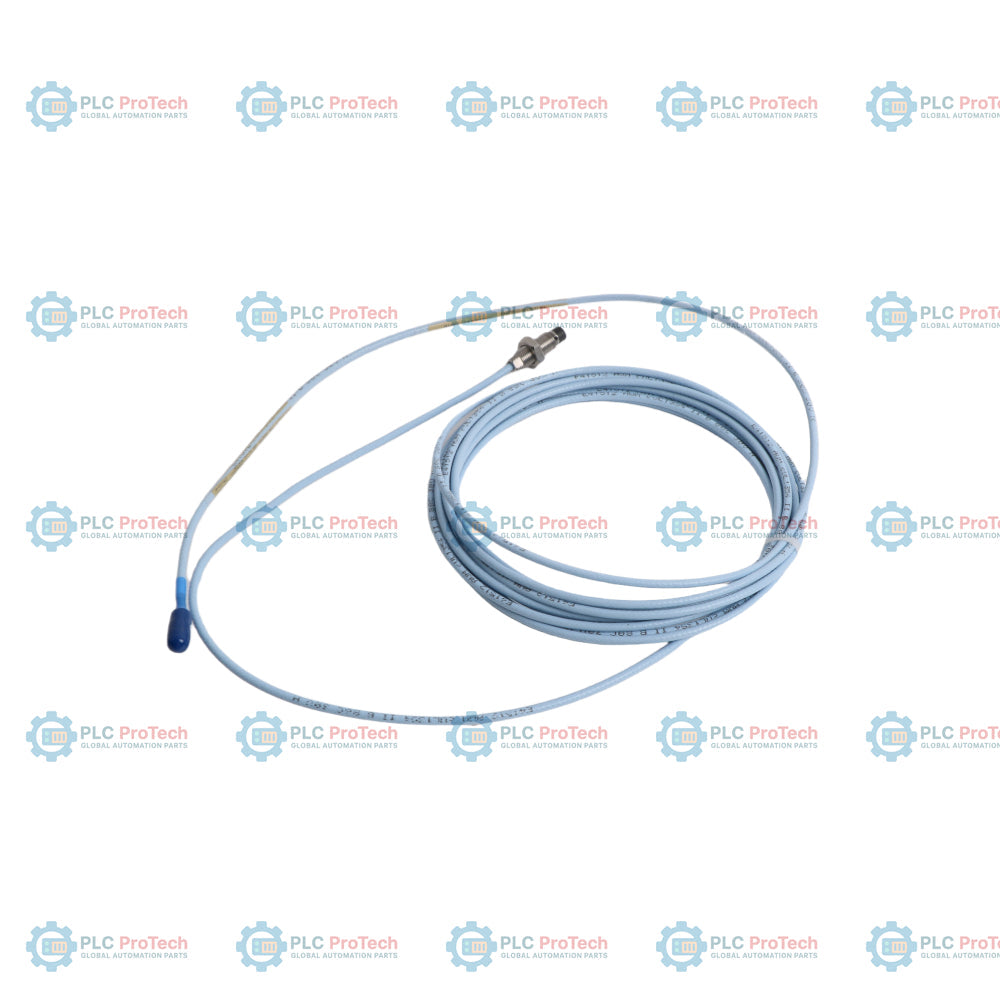

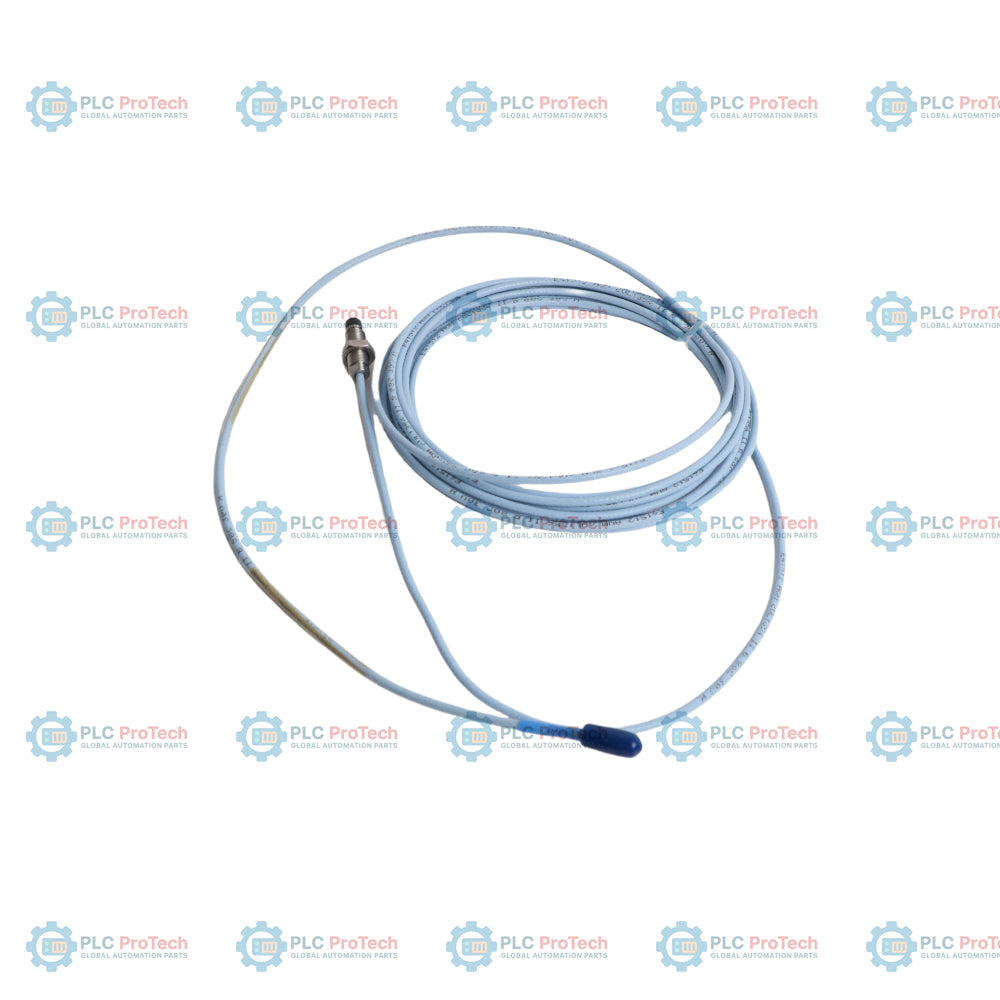

Bently Nevada 330103-00-03-50-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

330103-00-03-50-02-05: Sonda di prossimità 3300 XL da 8 mm, filettatura metrica M10 x 1, non armata, opzione 00 completamente filettata (lunghezza non filettata di 0 mm), opzione 03 con lunghezza del corpo di 30 mm, opzione 50 con lunghezza totale di 5,0 m, cavo coassiale standard dell'opzione 02 e approvazioni CSA/ATEX/IECEx dell'opzione 05.

Questo trasduttore a correnti parassite con filettatura metrica è progettato per misurare lo spostamento statico e le vibrazioni dell'albero nei macchinari rotanti. Generando un campo elettromagnetico ad alta frequenza, il sensore rileva la variazione del gap tra la punta da 8 mm e qualsiasi bersaglio metallico conduttivo, inviando un segnale analogico di tensione proporzionale al sistema di monitoraggio. La lunghezza totale del sistema di 5,0 metri consente il collegamento diretto dall'alloggiamento della macchina al trasmettitore, ottimizzando l'integrità del segnale eliminando i giunti di connessione intermedi.

Il cavo coassiale non armato con isolamento in FEP è dotato di un connettore ClickLoc miniaturizzato, che garantisce prestazioni affidabili in ambienti esposti a umidità, oli e vapori chimici. Questa configurazione specifica utilizza un corpo completamente filettato per massimizzare la profondità di regolazione negli spazi di installazione ristretti. Le certificazioni fornite dall'opzione 05 garantiscono un'installazione conforme nei circuiti di macchinari per aree pericolose e intrinsecamente sicuri a livello globale.

Caratteristiche

• Filettatura metrica M10 x 1: configurazione di montaggio standard per l'installazione diretta su alloggiamenti di macchinari con fori filettati metrici.
• Corpo completamente filettato (opzione 00): la totale assenza di lunghezza non filettata consente il massimo inserimento della filettatura e un posizionamento flessibile del gap.
• Lunghezza del corpo di 30 mm (opzione 03): l'alloggiamento a basso profilo è ideale per strutture compatte dei cuscinetti e spazi ridotti.
• Lunghezza del cavo di 5,0 m (opzione 50): il collegamento diretto a un sensore Proximitor da 5 metri semplifica i circuiti ed elimina la necessità di cavi di prolunga separati.
• Cavo standard con isolamento in FEP (opzione 02): elevata resistenza a sostanze chimiche industriali corrosive, solventi e schizzi d'olio.
• Connettore ClickLoc placcato in oro: connessione coassiale affidabile, resistente alle vibrazioni strutturali e alla corrosione dei contatti.
• Approvazioni globali (opzione 05): approvazioni per aree pericolose, tra cui CSA, ATEX e IECEx, per la protezione intrinsecamente sicura dei macchinari.

Applicazioni

Questa sonda di prossimità viene utilizzata in settori industriali ad alta intensità di utilizzo, come la generazione di energia, la petrolchimica, il settore petrolifero e del gas e il trattamento delle acque reflue. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dell'albero nei cuscinetti a film fluido.
• Monitoraggio della posizione di spinta e dello spostamento assiale dell'albero su turbine a vapore e a gas.
• Analisi dinamica del rotore e misure dell'eccentricità.
• Misure di riferimento Keyphasor per l'allineamento dell'angolo di fase e il calcolo della velocità della macchina.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Limite di coppia dell'involucro: non superare la coppia di installazione massima nominale di 22.6 N-m (200 in-lbf) per gli involucri filettati M10 x 1. La coppia di installazione consigliata è 7.5 N-m (66 in-lbf).
• Raggio di curvatura del cavo: assicurarsi che i cavi coassiali standard con isolamento FEP e struttura triassiale siano posati con un raggio di curvatura non inferiore a 25.4 mm (1.0 in) per proteggere la schermatura elettrica.
• Distanza libera dal target: mantenere una zona libera con diametro minimo di 22 mm attorno alla punta della sonda per evitare che strutture meccaniche adiacenti interferiscano con la calibrazione o causino diafonia.
• Protezione del cavo: evitare la posa parallela adiacente a linee di alimentazione ad alta tensione per mantenere un elevato rapporto segnale/rumore.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C/T105C Dc per applicazioni a sicurezza intrinseca.
• CSA/NRTL/C: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Marchio CE: conforme alla Direttiva sulla compatibilità elettromagnetica (EMC) 2014/30/UE e alla Direttiva RoHS 2011/65/UE.
• Sicurezza funzionale: certificato con capacità SIL 2 (HFT=0) secondo i parametri standard di sicurezza dei macchinari.
