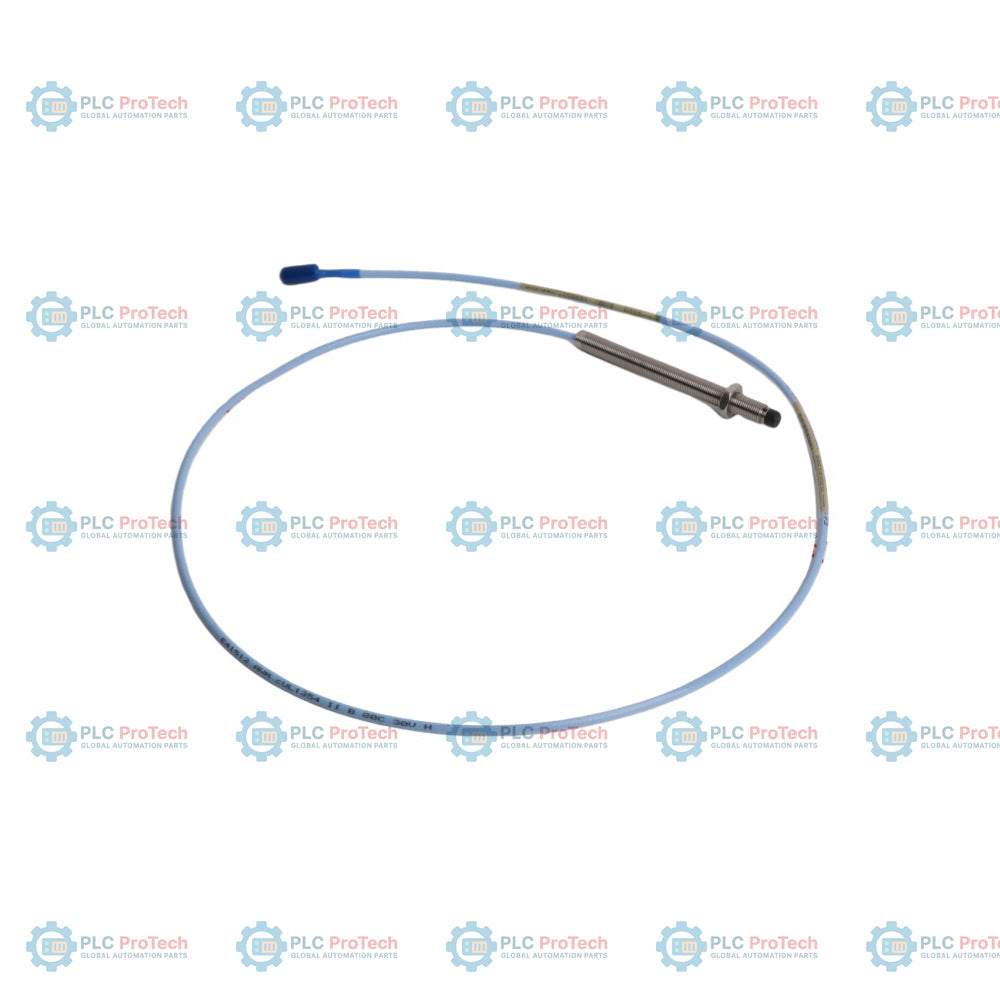

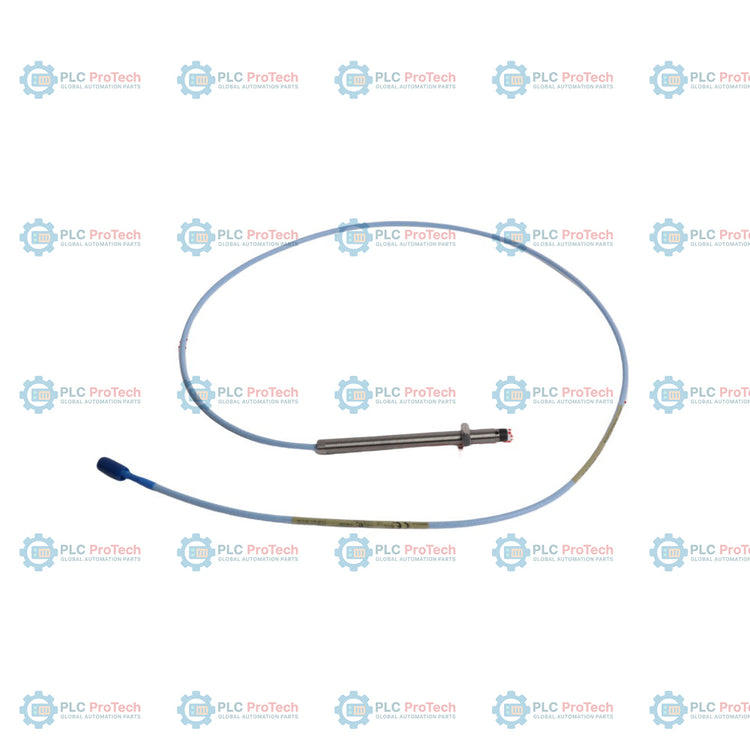

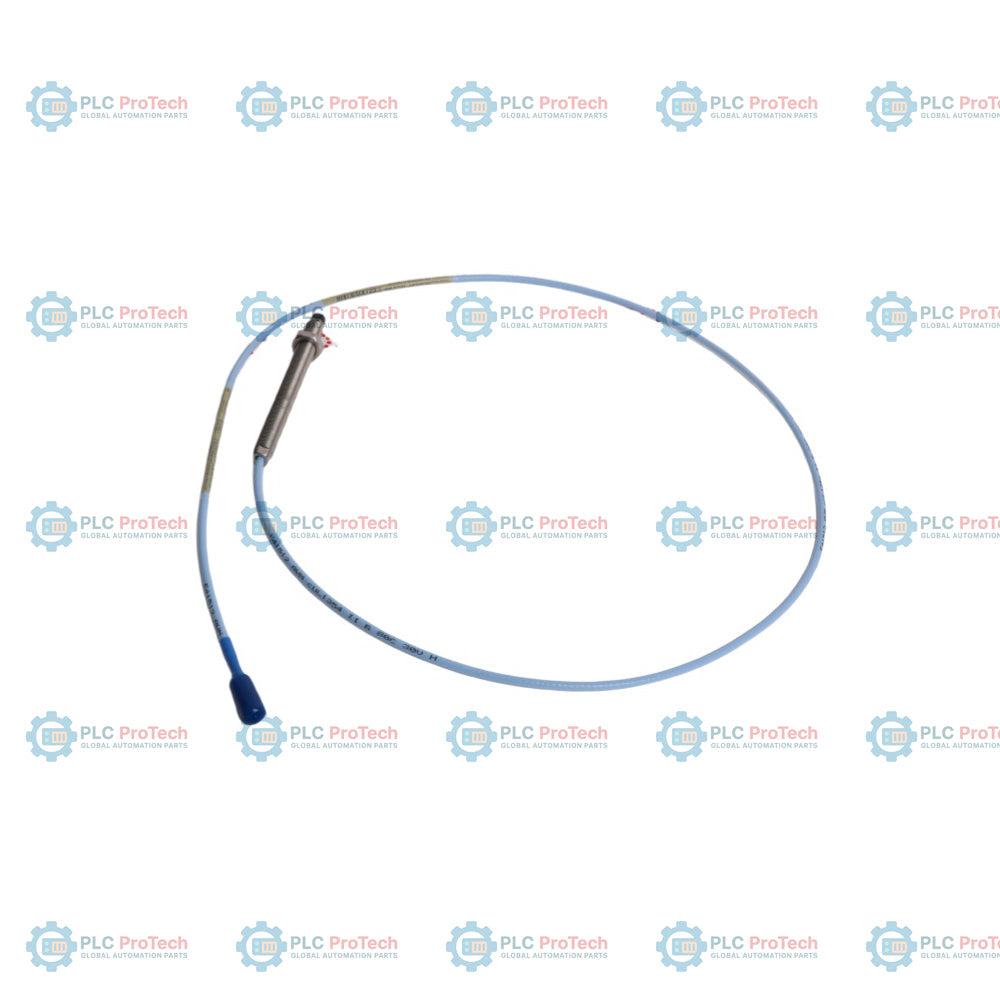

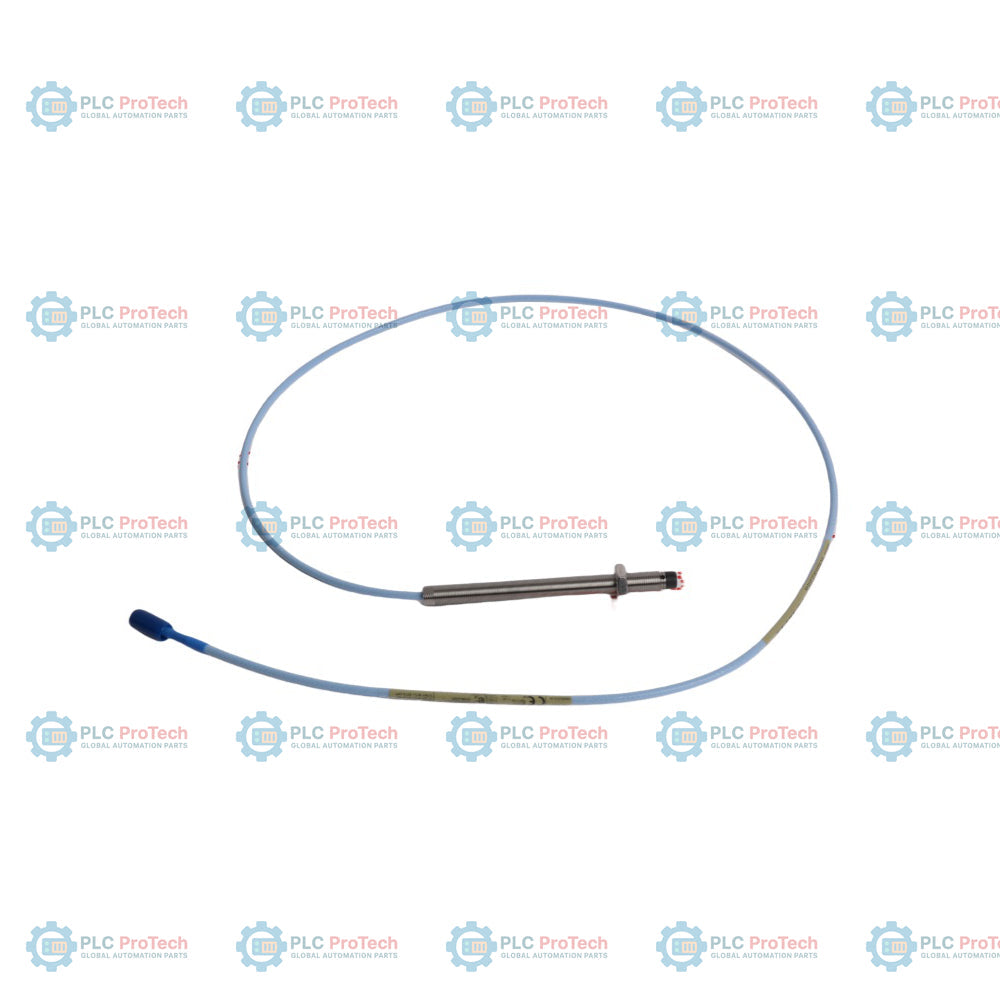

Bently Nevada 330103-00-11-50-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 11 (lunghezza del corpo di 110 mm) definiscono questa configurazione della sonda di prossimità 3300 XL da 8 mm metrica e senza armatura - 330103-00-11-50-02-05Questa configurazione integra una lunghezza totale del cavo di 5,0 metri (opzione 50) e un connettore coassiale miniaturizzato ClickLoc (opzione 02), abbinati alle approvazioni per aree pericolose CSA, ATEX e IECEx (opzione 05). Progettato senza armatura meccanica, questo modello utilizza una filettatura metrica M10 x 1 per l'installazione diretta in alloggiamenti delle macchine filettati, dove la protezione esterna è garantita dal conduit o dall'alloggiamento della macchina stessa.

Questa configurazione differisce dalle alternative in pollici, come la serie 330101, perché utilizza filettature e dimensioni metriche. A differenza delle varianti armate, come la serie 330104, questa sonda senza armatura utilizza un cavo coassiale standard, che offre una maggiore flessibilità di instradamento negli spazi ristretti. La lunghezza totale di 5,0 metri consente di collegare la sonda direttamente a un sensore Proximitor da 5 metri senza richiedere un cavo di prolunga intermedio, riducendo le potenziali perdite di segnale e i punti di possibile guasto dei connettori nella catena di misurazione.

Caratteristiche

• Il tipo di filettatura metrica M10 x 1 è progettato specificamente per gli alloggiamenti delle macchine conformi agli standard metrici.
• Il corpo della sonda completamente filettato dell'opzione 00, con lunghezza non filettata di 0 mm, garantisce una solida stabilità di montaggio.
• La lunghezza complessiva del corpo di 110 mm dell'opzione 11 consente di raggiungere le zone profonde degli alloggiamenti standard delle macchine.
• La lunghezza totale del cavo di 5,0 metri dell'opzione 50 consente il collegamento diretto al sensore Proximitor.
• Il connettore coassiale miniaturizzato ClickLoc dell'opzione 02 garantisce un collegamento sicuro con blocco, senza utensili speciali.
• Le approvazioni degli enti di certificazione dell'opzione 05 consentono un'installazione sicura in ambienti pericolosi certificati CSA, ATEX e IECEx.
• Il materiale della punta della sonda in plastica PPS resiste agli impatti meccanici e agli ambienti chimici aggressivi.

Applicazioni

Questa sonda di prossimità viene utilizzata nei sistemi di protezione di macchinari rotanti critici per misurare parametri quali:

• Vibrazione radiale dell'albero
• Posizione assiale dell'albero / posizione di spinta
• Misurazioni dell'eccentricità
• Rilevamento del riferimento di fase (Keyphasor)
• Espansione dell'involucro ed espansione differenziale

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

La sonda utilizza un'interfaccia con connettore coassiale ClickLoc miniaturizzato standard per il collegamento al sensore Proximitor:

Linee guida per l'installazione

• Distanza della sonda: Impostare la distanza della sonda a 1,27 mm (50 mil) per ottenere il centro nominale dell'intervallo lineare di 2,0 mm (80 mil).
• Impegno della filettatura: Assicurarsi che l'impegno della filettatura non superi 15 mm per la filettatura del corpo M10 x 1, per evitare inceppamenti o danni.
• Instradamento del cavo: Instradare il cavo coassiale standard all'interno di una canalina protettiva o di canali strutturali per proteggerlo da danni meccanici e dal contatto abrasivo.
• Serraggio del connettore: Serrare a mano i connettori ClickLoc dorati. Evitare l'uso di pinze, poiché possono danneggiare la connessione coassiale miniaturizzata.
• Protezione ambientale: Assicurarsi che l'interfaccia tra il cavo e il connettore di prolunga sia isolata o protetta dall'umidità e dalla contaminazione con olio per turbine.

Conformità e certificazioni

• CSA: Approvato per aree pericolose di Classe I, Divisione 1 e 2, Gruppi A, B, C e D, se installato con barriere appropriate.
• ATEX: II 1 G Ex ia IIC T1...T5 Ga/Gb
• IECEx: Ex ia IIC T1...T5 Ga/Gb
