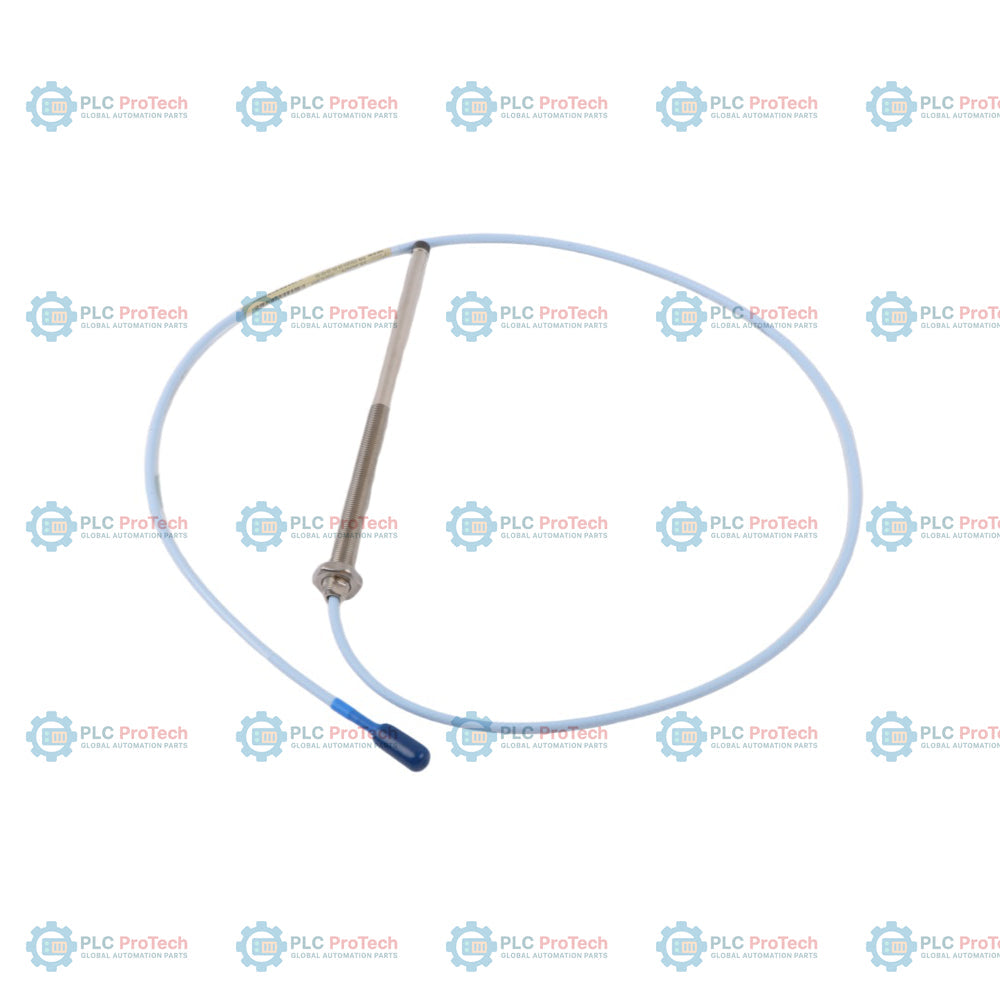

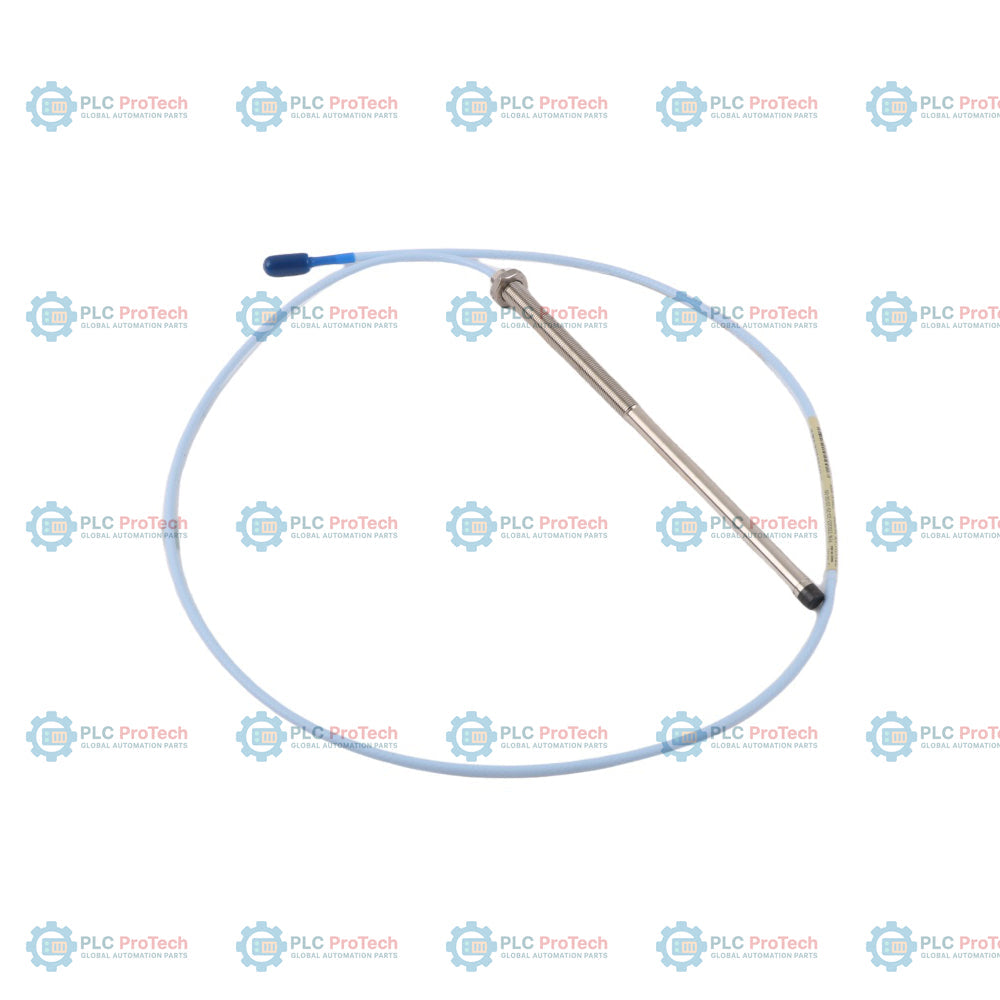

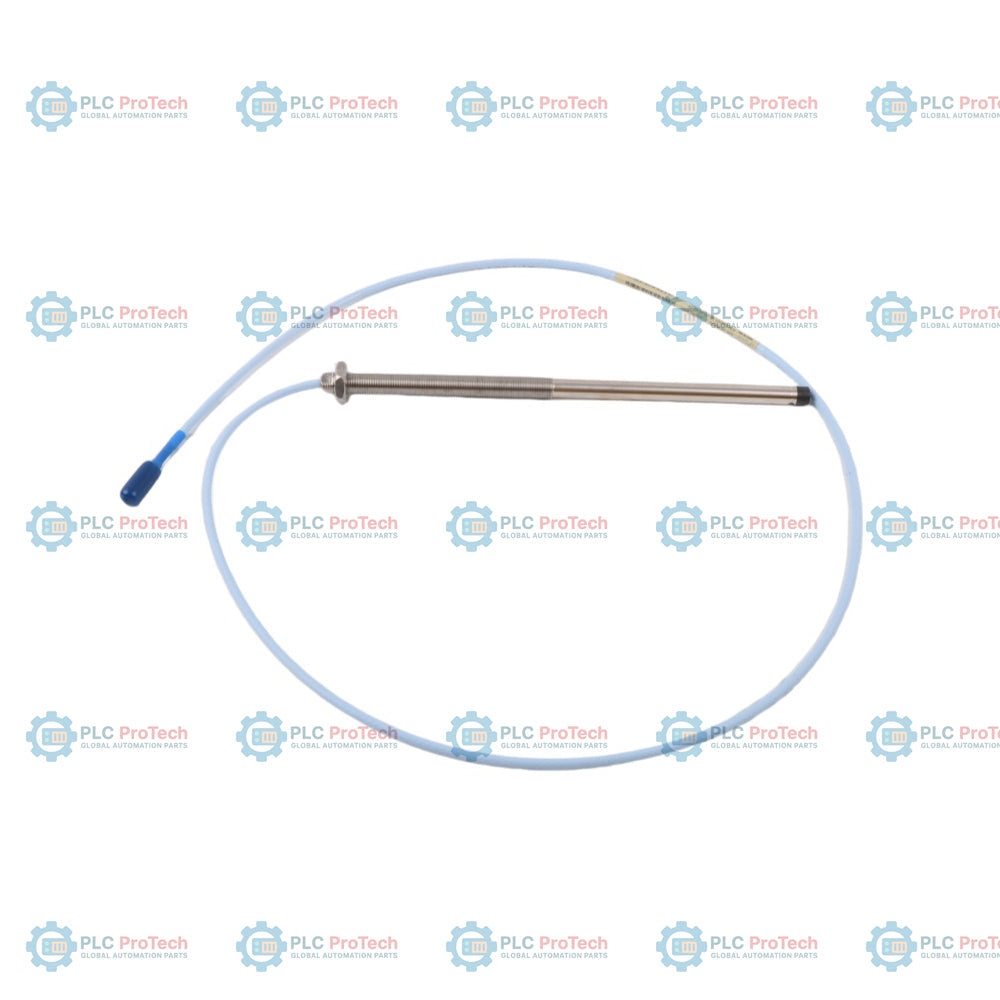

Bently Nevada 330103-10-12-05-11-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 10 (lunghezza non filettata di 100 mm), l'opzione 12 (lunghezza del corpo di 120 mm) e l'opzione 11 (connettore ClickLoc con protezione del connettore, cavo FluidLoc) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330103-10-12-05-11-05.

Questo trasduttore con filettatura metrica non dispone di armatura protettiva esterna, facilitando l'installazione diretta in porte filettate M10 x 1. Funziona con una lunghezza totale del cavo di 0,5 metri (opzione 05) e dispone delle approvazioni CSA, ATEX e IECEx (opzione 05); si integra direttamente con i sensori Proximitor della serie 3300 XL. Il cavo FluidLoc integrato (opzione 11) impedisce ai liquidi di processo o agli oli lubrificanti di migrare attraverso gli spazi coassiali interni, rispondendo ai requisiti di tenuta negli alloggiamenti pressurizzati delle turbine.

Caratteristiche

• Filettatura metrica M10 x 1: Corpo filettato realizzato in acciaio inossidabile AISI 303 o 304 senza armatura protettiva esterna.
• Lunghezza non filettata di 100 mm: Specificata dall'opzione 10, fornisce una porzione non filettata di 100 mm della lunghezza complessiva del corpo di 120 mm.
• Cavo FluidLoc (opzione 11): Include un design di cavo specializzato che impedisce all'olio lubrificante e ad altri fluidi di processo di migrare attraverso la struttura interna del cavo coassiale.
• Connettore ClickLoc con protezione: Dotata di un connettore coassiale ClickLoc miniaturizzato placcato in oro e di una protezione del connettore preinstallata per la protezione meccanica e ambientale.
• Lunghezza totale di 0,5 metri (opzione 05): Lunghezza totale del cavo della sonda di 0,5 metri (1,6 piedi), ottimizzata per le configurazioni di sistema standard.
• Approvazioni per aree pericolose (opzione 05): Approvazioni di sicurezza standard per installazioni CSA, ATEX e IECEx.

Applicazioni

• Sistemi di lubrificazione delle macchine: Utilizzata in installazioni in cui la sonda deve attraversare un ambiente allagato da olio lubrificante per turbine pressurizzato, dove la migrazione dell'olio lungo i cavi standard potrebbe bypassare le tenute.
• Vibrazione radiale e posizione assiale: Utilizzata per misurare la vibrazione radiale dell'albero, la posizione della spinta assiale e la velocità sulle macchine rotanti.
• Turbo-macchinari industriali: Installata in turbine a vapore, turbine a gas, compressori centrifughi, compressori alternativi, riduttori, pompe e generatori.

Informazioni per l'ordine

Omologazioni CSA, ATEX, IECEx

Connessioni e interfacce

Linee guida per l'installazione

• Limite di innesto della filettatura: La lunghezza massima di innesto della filettatura per filettature M10 x 1 è di 15 mm. Non superare questo valore per evitare grippaggi.
• Regolazione del traferro: Impostare il traferro della sonda entro l'intervallo lineare (in genere 1.0 mm o 50 mil di offset, corrispondente a un'uscita di circa -9.0 VDC).
• Raggio di curvatura: Durante l'installazione, assicurarsi che il cavo della sonda mantenga un raggio di curvatura minimo di 25.4 mm (1.0 in) per prevenire l'attenuazione del segnale o danni al cavo.
• Coppia del corpo: Serrare il corpo alla coppia consigliata di 7.5 N-m (66 in-lbf). Non superare il limite assoluto di 22.6 N-m (200 in-lbf) per evitare danni alla filettatura.

Conformità e certificazioni

• CSA: Classe I, Zona 0/1/2, Gruppi A, B, C, D
• ATEX: II 1 G Ex ia IIC T4/T5 Ga
• IECEx: Ex ia IIC T4/T5 Ga
• RoHS: Completamente conforme agli standard ambientali
