Descrizione

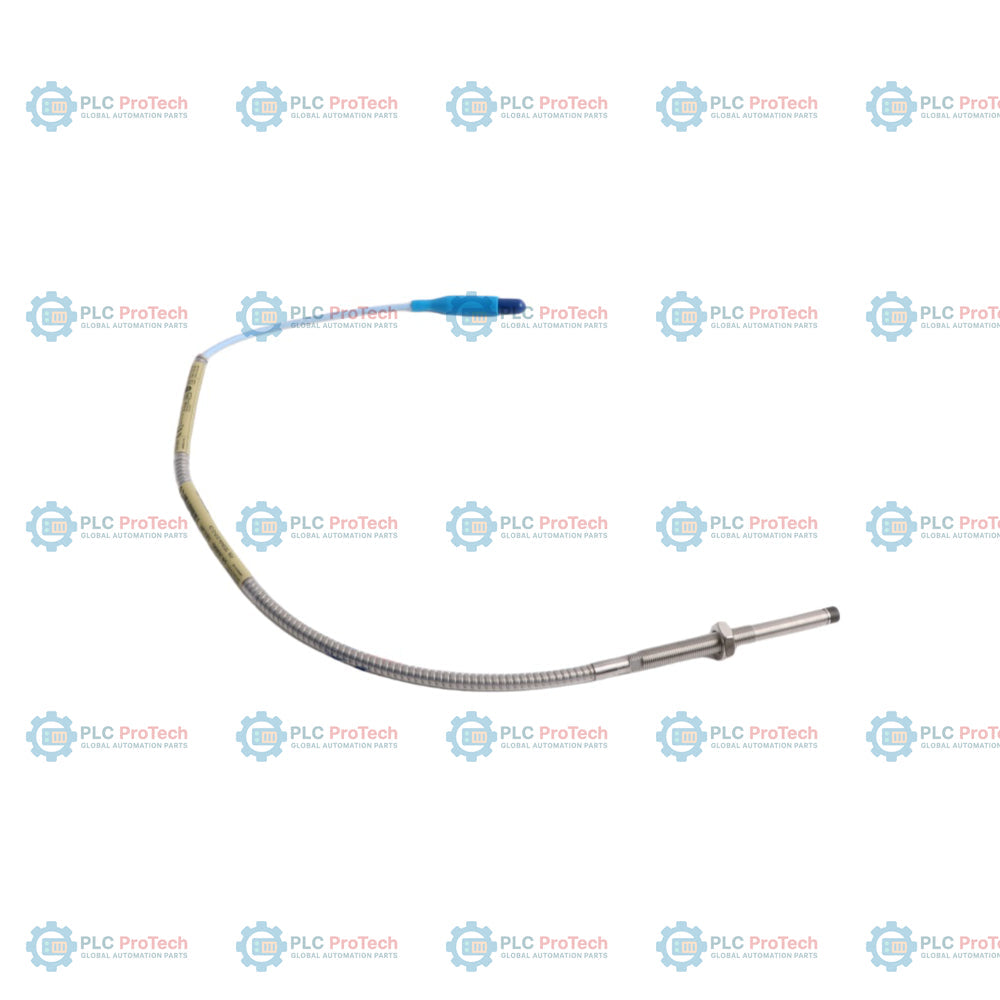

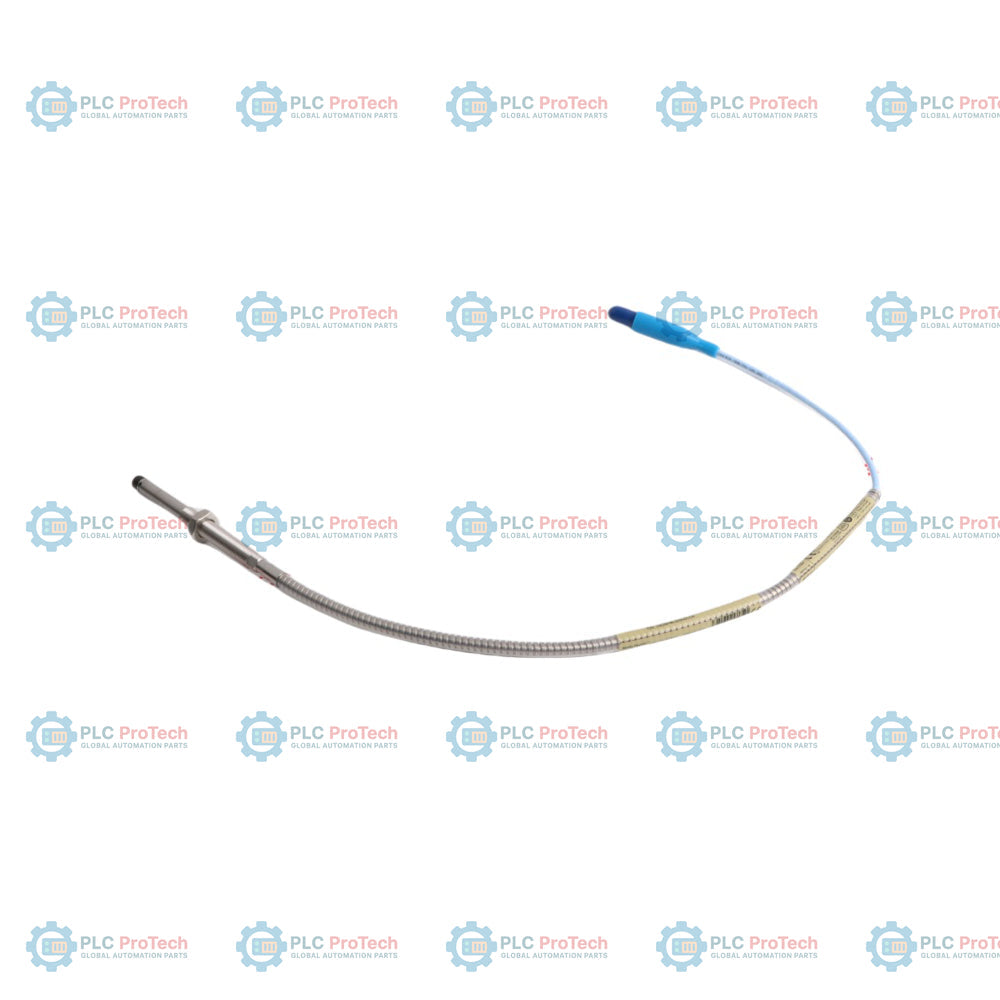

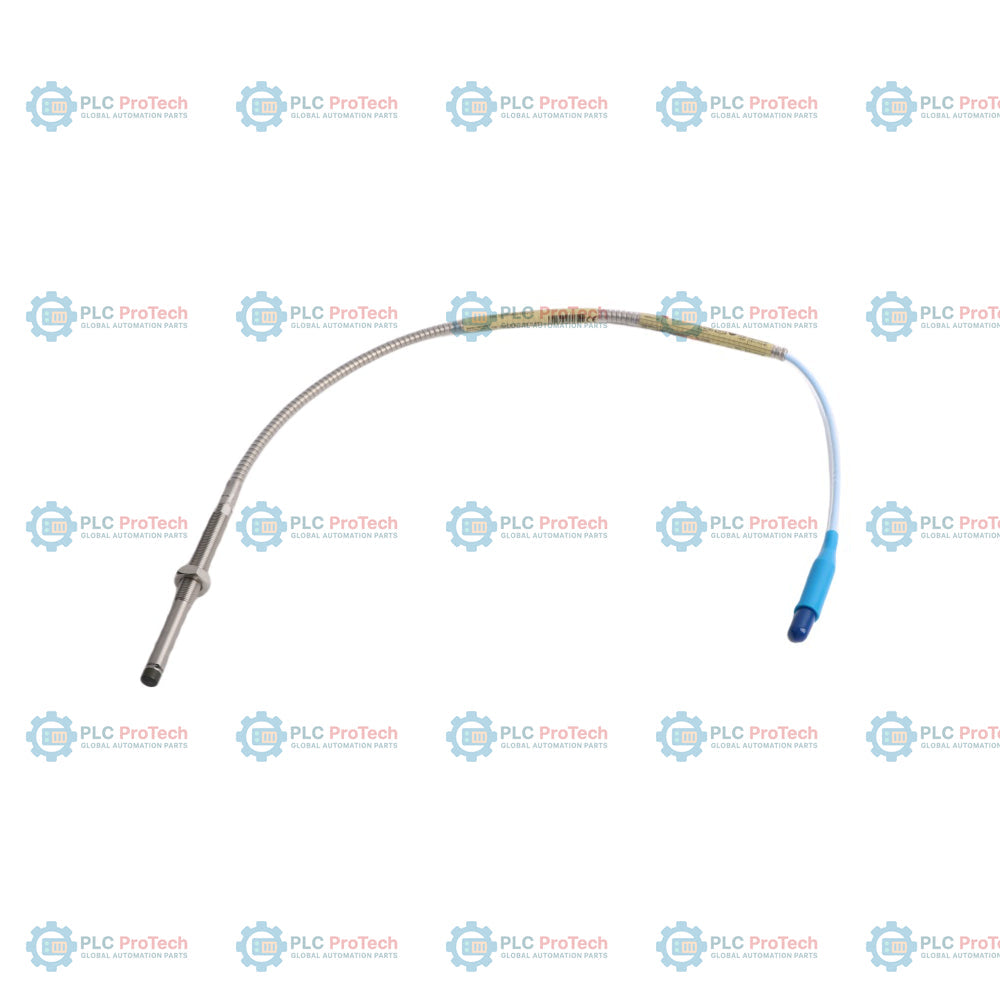

Il modello 330104-04-10-10-02-05 è una configurazione di sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1, lunghezza non filettata di 40 mm (opzione 04), lunghezza del corpo di 100 mm (opzione 10) e lunghezza totale del sistema di 1,0 m (opzione 10). Progettata per misurazioni ad alta precisione delle vibrazioni e della posizione senza contatto, questa sonda include un cavo armato (definito dalla serie 330104) per garantire protezione meccanica negli ambienti industriali, abbinato a un connettore coassiale miniaturizzato ClickLoc standard (opzione 02). È omologata per l'uso in aree pericolose con certificazioni CSA, ATEX e IECEx (opzione 05).

Questo sistema trasduttore 3300 XL è progettato per l'integrazione con sensori Proximitor 3300 XL e cavi di prolunga, formando un circuito di misura completo per macchinari rotanti critici. Il modello 330104 è progettato specificamente per installazioni con filettatura metrica in cui è richiesta una protezione armata per salvaguardare il cavo da abrasioni o contaminanti aggressivi. Una corretta installazione prevede la regolazione accurata della distanza tra la punta della sonda e la superficie dell'albero, così da mantenere un'uscita lineare sull'intervallo di misura di 2,0 mm (80 mil).

Caratteristiche

• Serie 330104: filettatura metrica M10 x 1 con armatura in acciaio inossidabile per una robusta protezione meccanica.
• Opzione 04: lunghezza non filettata della sonda di 40 mm.
• Opzione 10: lunghezza complessiva del corpo di 100 mm.
• Opzione 10: lunghezza totale del sistema di 1,0 m (sonda più cavo).
• Opzione 02: connettore coassiale miniaturizzato ClickLoc con tipo di cavo standard.
• Opzione 05: pacchetto di omologazioni comprendente certificazioni CSA, ATEX e IECEx per l'uso in aree pericolose.
• Compatibilità 3300 XL: progettata per un'integrazione ottimale con sensori Proximitor 3300 XL e cavi di prolunga, per mantenere la piena accuratezza del sistema.

Applicazioni

• Misurazione delle vibrazioni radiali e della posizione assiale su macchinari rotanti critici.
• Monitoraggio dei cuscinetti a film fluido in turbine, compressori, pompe e motori.
• Installazioni in aree pericolose che richiedono una protezione certificata (ATEX/IECEx/CSA).
• Ambienti industriali che richiedono la protezione del cavo armato contro l'usura meccanica.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la sonda sia montata su una staffa rigida e resistente alle vibrazioni (ad esempio, una staffa di montaggio filettata M10 x 1).
• Mantenere uno spazio sufficiente per il connettore ClickLoc; se richiesto dall'applicazione, utilizzare il protettore standard per connettori miniaturizzati.
• Per le installazioni in aree pericolose, fare riferimento ai disegni Bently Nevada pertinenti per i requisiti relativi alle barriere a sicurezza intrinseca o alla messa a terra.
• Instradare con cura il cavo armato per evitare curvature eccessive rispetto alle specifiche del raggio minimo di curvatura.
• Assicurarsi che la distanza della sonda sia impostata in base ai requisiti specifici di monitoraggio del macchinario, verificandola generalmente con il connettore di test 3300 XL.

Conformità e certificazioni

• CSA (Associazione canadese per gli standard)
• ATEX (Atmosfere esplosive)
• IECEx (Commissione elettrotecnica internazionale per atmosfere esplosive)
