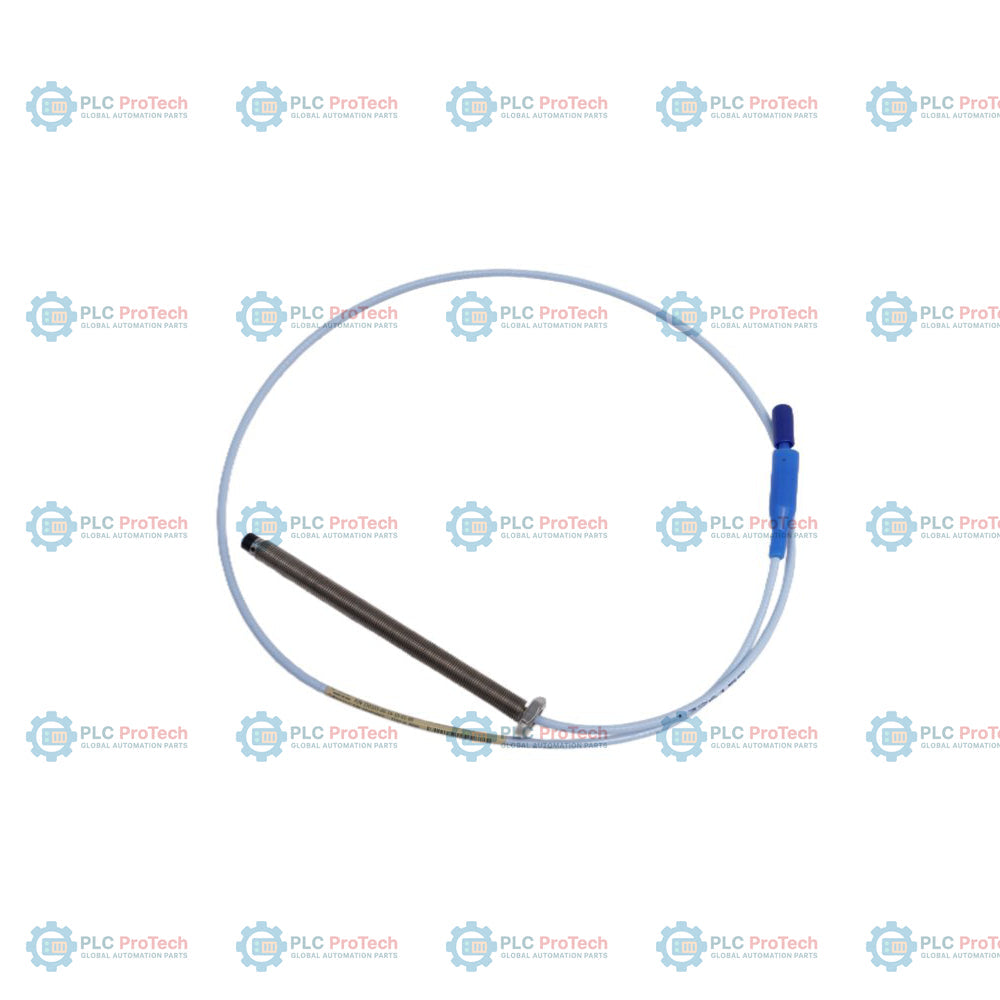

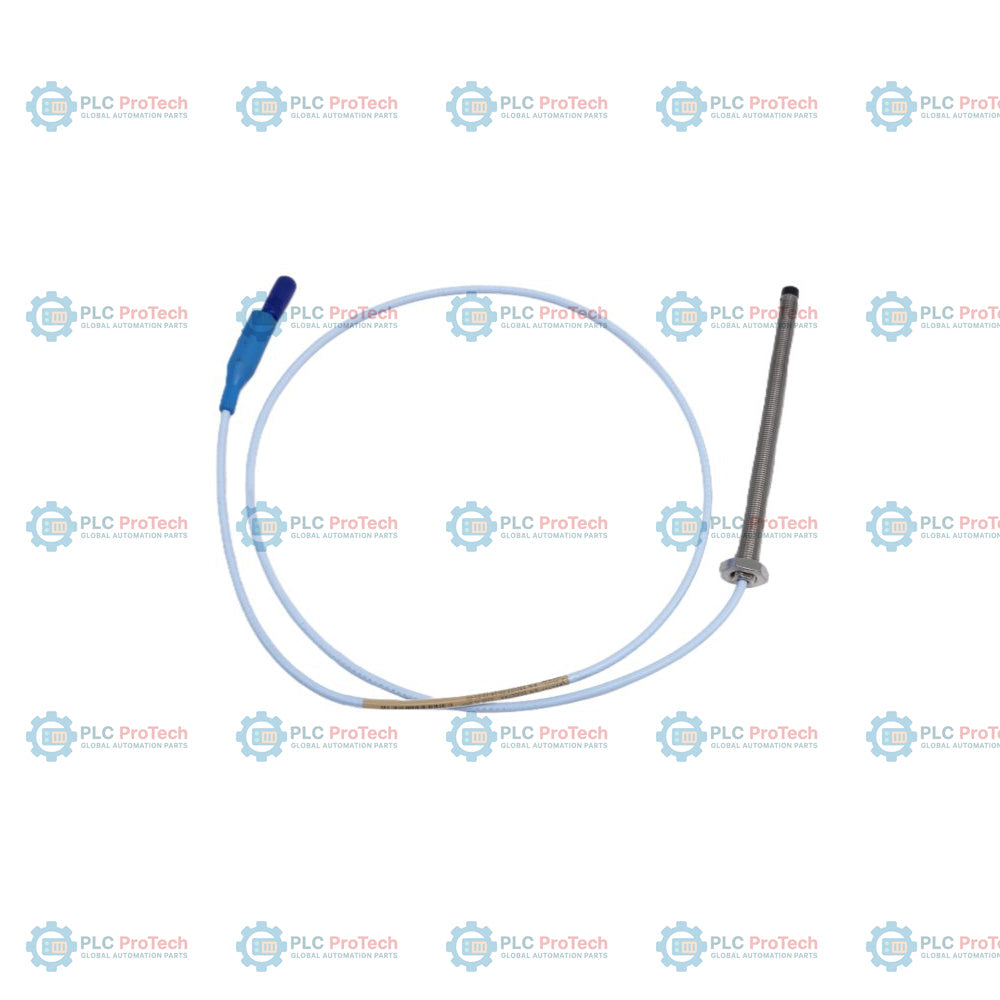

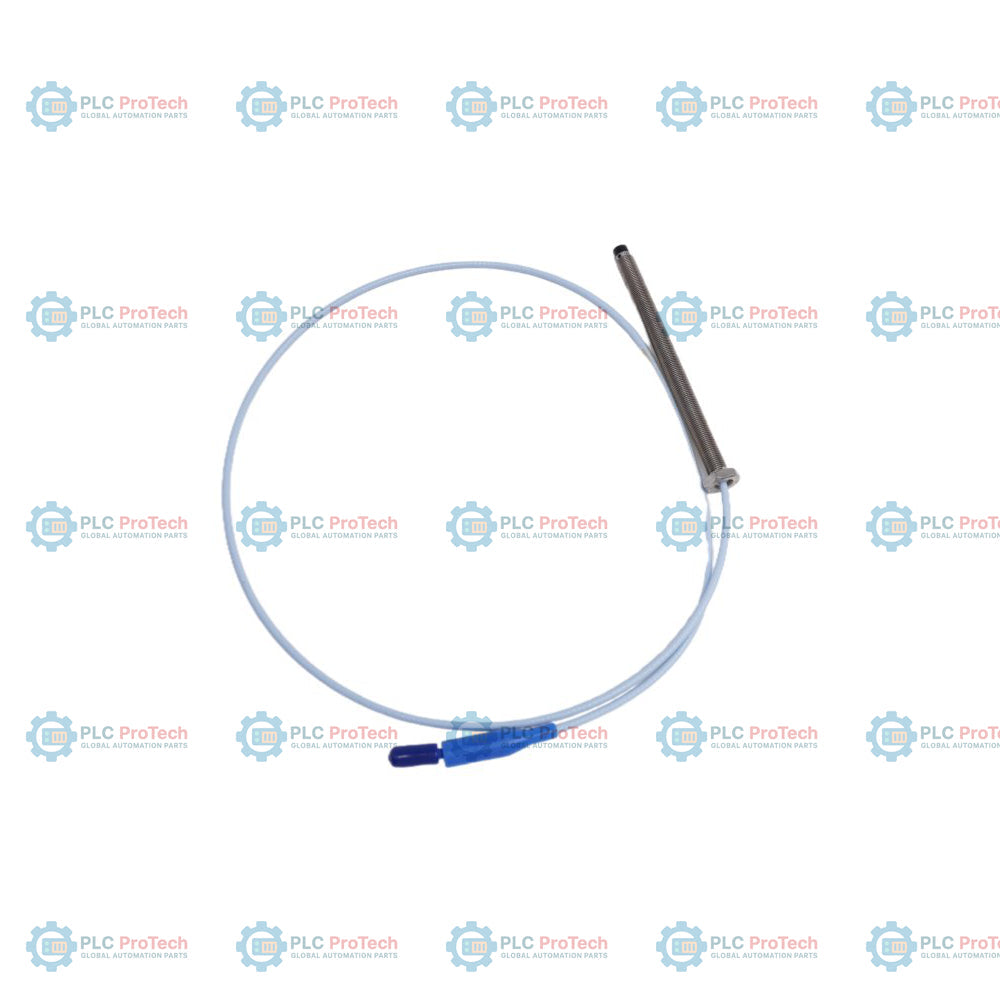

Bently Nevada 330103-00-14-10-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

330103-00-14-10-02-05 Specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm, caratterizzata da una filettatura metrica M10 x 1, una lunghezza non filettata di 0 mm, una lunghezza complessiva del corpo di 140 mm e una lunghezza totale di 1,0 metro. Questa configurazione specifica utilizza un connettore coassiale miniaturizzato standard ClickLoc (Opzione 02) senza protezione del connettore ed è certificata secondo l'Opzione 05 per l'utilizzo in aree pericolose CSA, ATEX e IECEx. In quanto sonda metrica non armata, si installa direttamente nelle porte filettate dei macchinari rotanti per misurare le vibrazioni dell'albero, la posizione assiale e lo spessore del film d'olio.

Funzionando come trasduttore a correnti parassite senza contatto, la sonda si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga corrispondente per formare un sistema trasduttore completo. La lunghezza totale di 1,0 metro è configurata specificamente per essere combinata con un cavo di prolunga da 4,0 metri o 8,0 metri, stabilendo una lunghezza complessiva del sistema calibrata di 5,0 metri o 9,0 metri. Monitorando le variazioni della distanza fisica tra la punta della sonda da 8,0 mm e l'albero target, il sistema emette una tensione analogica direttamente proporzionale allo spostamento fisico.

Caratteristiche

• Filettatura metrica M10 x 1 con corpo completamente filettato di 140 mm (Opzione 14) e sezione non filettata di 0 mm (Opzione 00) per porte di macchinari ad accesso profondo.
• Configurazione con cavo coassiale non armato da 75 ohm (Opzione 02), dotata di un connettore maschio coassiale miniaturizzato ClickLoc.
• Lunghezza complessiva della sonda calibrata di 1,0 metro (3,3 piedi) (Opzione 10), destinata all'integrazione in configurazioni di sistema da 5,0 metri o 9,0 metri.
• Certificazione per aree pericolose (Opzione 05) conforme agli standard ATEX, IECEx e CSA per ambienti industriali classificati per zona.
• Design intercambiabile che consente la sostituzione diretta sul campo senza ricalibrazione quando abbinato a componenti standard 3300 XL.

Applicazioni

Le applicazioni tipiche includono il monitoraggio delle vibrazioni radiali e della posizione della spinta assiale su apparecchiature rotanti ad alta velocità nei settori petrolchimico, della generazione di energia e del gas naturale. Viene comunemente installata in turbine a vapore, turbine a gas, compressori centrifughi, riduttori e grandi pompe industriali per monitorare il movimento dell'albero e prevenire danni catastrofici ai macchinari.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una corretta installazione, mantenere una distanza minima di almeno 40 mm tra le punte delle sonde di prossimità adiacenti per prevenire interferenze elettromagnetiche incrociate. Durante l'avvitamento del corpo della sonda M10 x 1 nel carter della macchina, non superare la coppia di serraggio massima di 15 N-m. Serrare manualmente innanzitutto il collegamento coassiale ClickLoc, quindi far scorrere il manicotto del connettore per bloccarlo. Assicurarsi che il raggio di curvatura del cavo coassiale sia di almeno 25 mm per prevenire l'affaticamento meccanico o la rottura dei conduttori causati dalle vibrazioni del carter della macchina.

Conformità e certificazioni

• CSA: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX: II 1 G Ex ia IIC T4/T5 Ga
• IECEx: Ex ia IIC T4/T5 Ga
• Marchio CE: Conforme alle direttive europee sulla compatibilità elettromagnetica (EMC)
• RoHS: Conforme alla restrizione delle sostanze pericolose
