Descrizione

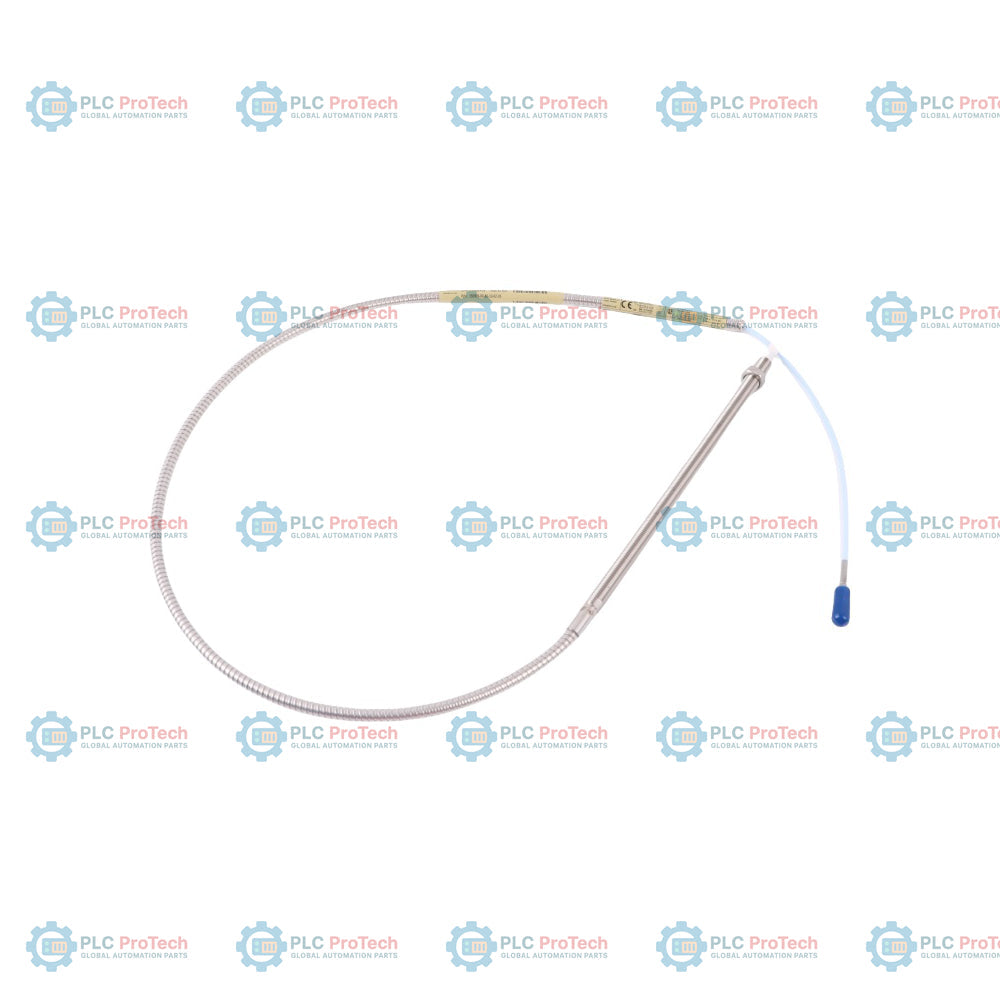

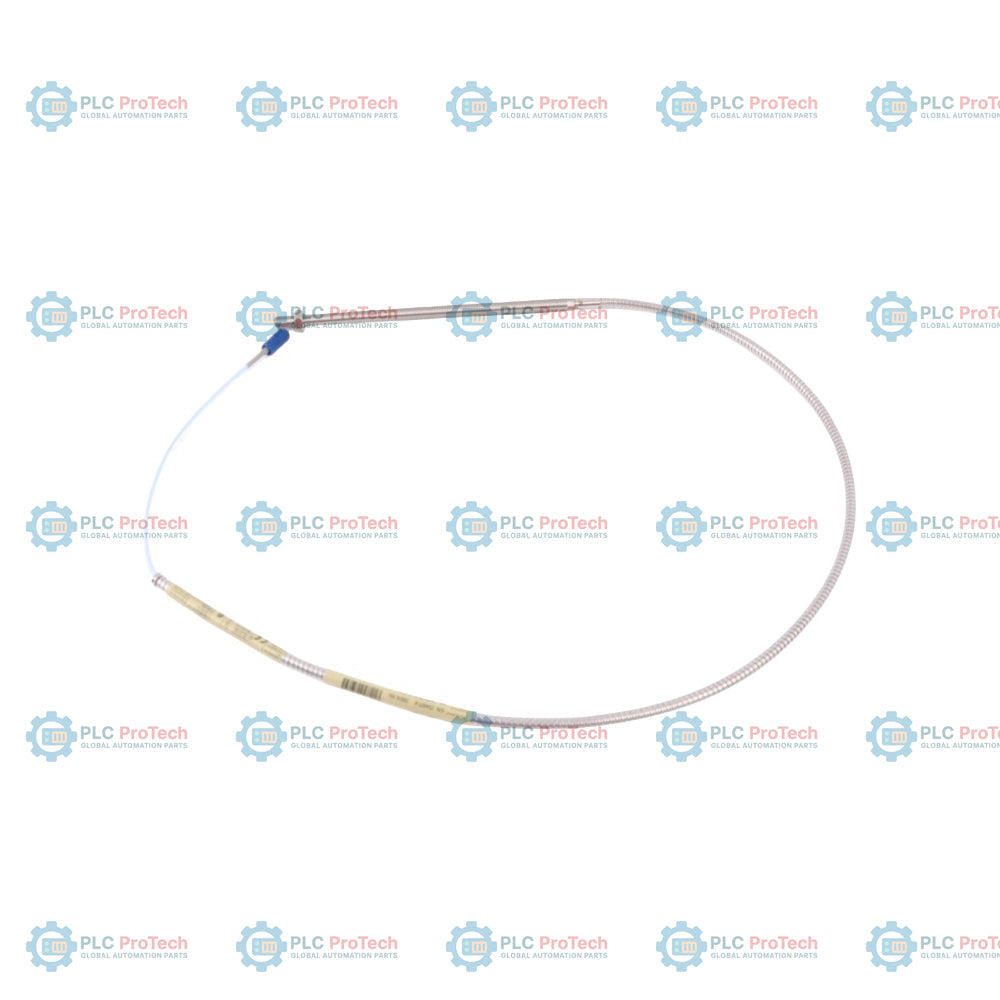

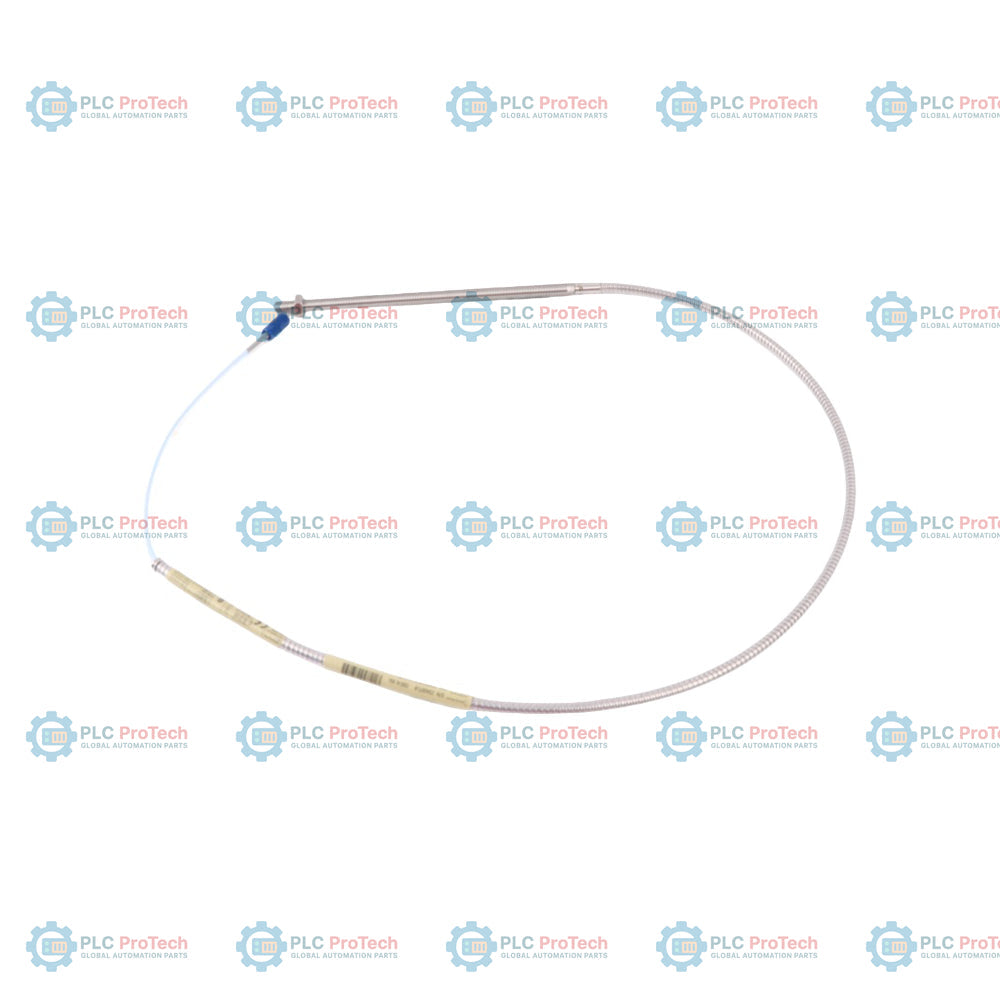

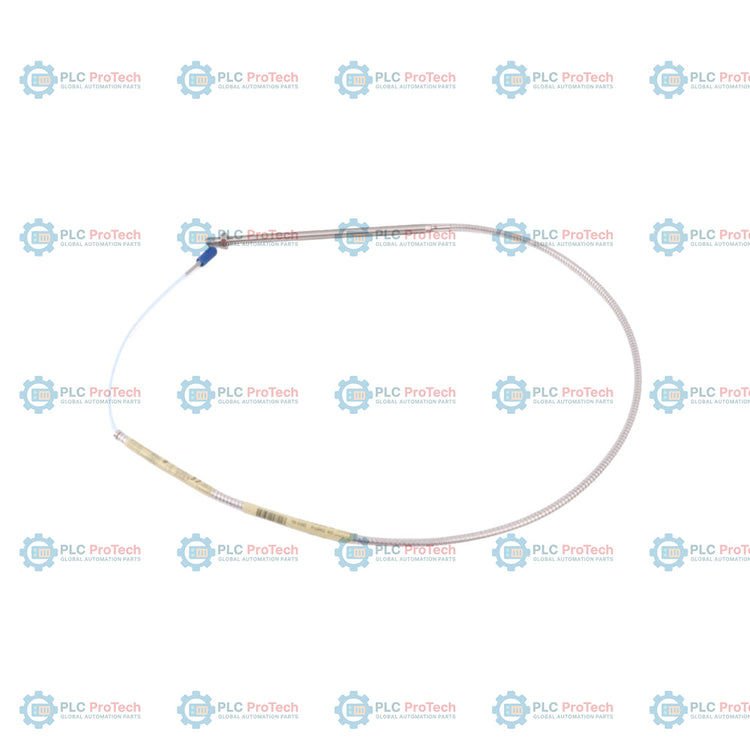

Il 330909-00-80-10-01-05 è un 3300 NSv Proximity Probe a correnti parassite, sviluppato da Bently Nevada per i circuiti di monitoraggio senza contatto dello spostamento dei macchinari e delle vibrazioni degli alberi. Questo trasduttore con filettatura frazionale funziona come ingresso sensore integrato nel 3300 XL NSv Proximity Transducer System, impiegato specificamente in compressori d'aria centrifughi, compressori per refrigerazione e compressori per gas di processo caratterizzati da spazi interni di misurazione estremamente ristretti. Proiettando un campo portante a radiofrequenza (RF) ad alta frequenza nell'area target adiacente, il sensore rileva continuamente le variazioni del microspazio causate dalle correnti parassite superficiali e trasmette questa onda analogica grezza dello spostamento a un modulo Proximitor remoto.

Questo sensore specializzato è progettato per zone applicative in cui sedi profonde, gravi limitazioni della visibilità laterale o spazio posteriore ridotto impediscono l'uso dei design standard delle sonde di prossimità da 5 mm o 8 mm. Il 330909-00-80-10-01-05 La configurazione presenta un involucro in acciaio con filettatura frazionale da 3/8-24 UNF, integrato con una guaina corazzata interbloccata in acciaio inossidabile per prevenire schiacciamenti e tranciature fisiche, nonché il deterioramento dell'isolamento esterno causato dall'olio. È calibrata per misurare le vibrazioni radiali dinamiche su alberi stretti inferiori a 51 mm (2 in) oppure la posizione della spinta assiale su superfici target piane inferiori a 15 mm (0,6 in). Dotata di approvazioni multiple degli enti competenti in base al suffisso della configurazione corrispondente, la sonda garantisce la protezione continua degli asset dei macchinari quando installata in zone classificate pericolose di impianti industriali.

Caratteristiche

• Architettura della punta del trasduttore a basso profilo, progettata per sedi profonde di macchinari e percorsi laterali con spazio di ispezione limitato.
• Robusto involucro frazionale completamente filettato da 3/8-24 UNF, abbinato a una guaina corazzata interbloccata in acciaio inossidabile per una protezione elevata dall'usura meccanica.
• Mini-connettore coassiale ClickLoc integrato in ottone placcato oro, che garantisce un collegamento cablato a bassa perdita, resistente alle vibrazioni e con bloccaggio sicuro.
• Bobina del sensore ad alta stabilità, ottimizzata per rilevare aree target ridotte, inclusi alberi rotanti con diametro inferiore a 51 mm.
• Piena compatibilità retroattiva plug-and-play con i sistemi di trasduttori RAM Bently Nevada 3300 legacy e le architetture di elaborazione della serie 190.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e dello spostamento dinamico del cuscinetto a film fluido su compressori centrifughi industriali ad alta velocità.
• Rilevamento dell'offset della posizione della spinta assiale del rotore in entrambe le direzioni all'interno di riduttori compatti per turboespansori.
• Rilevamento della velocità del bersaglio rotante, conferma della velocità zero e generazione del segnale di riferimento di fase Keyphasor in spazi ristretti.

Profilo meccanico e formule esatte del peso

Nel tracciamento di asset ad alta integrità, l'uso di dimensioni della scatola non specifiche può causare interferenze meccaniche durante la regolazione della staffa. In base ai parametri tecnici ufficiali della scheda tecnica Bently Nevada 147385, la geometria fisica e i valori cumulativi della massa a secco per questa specifica sonda completamente filettata da 1,0 metro sono calcolati con precisione di seguito:

• Lunghezza non filettata del corpo (opzione A): Esattamente 0,0 pollici (0 mm), a indicare un profilo del corpo completamente filettato.
• Lunghezza complessiva del corpo (opzione B): Esattamente 8,0 pollici (203,2 mm), corrispondente a una lunghezza del corpo strutturale a portata estesa.
• Sezione filettata del corpo: Calcolata come lunghezza complessiva del corpo meno lunghezza non filettata (8,0 pollici - 0,0 pollici) = 8,0 pollici (203,2 mm) di filettatura attiva 3/8-24 UNF.
• Lunghezza fisica totale del cavo (opzione C): Esattamente 1,0 metro (3,9 piedi / 39 pollici), misurata dalla superficie della punta della sonda al giunto coassiale terminale.
• Densità lineare della massa del cavo armato: Nominalmente 64 grammi per metro (0,70 oz/piede), determinata dalla pesante armatura esterna in acciaio inossidabile ad incastro.
• Massa netta della testa della sonda e del corpo lungo: Circa 85 grammi (3,00 oz), inclusi il guscio filettato esteso in acciaio inossidabile AISI 304 da 8 pollici, la bobina di rilevamento e il gruppo mozzo di transizione.
• Peso netto totale dell'hardware: Calcolato come (64 g/m x 1,0 m) + 85 g = 149 grammi (5,26 oz) di peso netto assoluto dell'hardware per unità (escluse le scatole di spedizione e il dado di bloccaggio industriale da 9/16 pollici incluso).

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Adattamento del circuito completo del sistema: questo sensore di lunghezza fisica pari a 1,0 metro deve essere abbinato a un cavo di prolunga da 4,0 metri per formare un circuito di sistema totale di 5,0 metri, oppure a un cavo di prolunga da 6,0 metri per formare un circuito di sistema totale di 7,0 metri. La lunghezza totale deve corrispondere esattamente alla lunghezza di calibrazione elettrica del sensore Proximitor 3300 XL NSv.
• Regolazione del gioco meccanico: avvitare manualmente il sensore nell’involucro della macchina finché la punta entra in contatto con la superficie target, quindi svitarlo fino alla soglia di tensione del gioco lineare designata (in genere -9.0 Vdc o l’intervallo lineare centrale) prima di serrare il dado di bloccaggio da 9/16 di pollice.
• Evitare i contatti con la messa a terra: assicurarsi che il giunto del connettore coassiale miniaturizzato ClickLoc non tocchi le pareti metalliche della scatola di giunzione o i raccordi del condotto. Avvolgere il collegamento con nastro in silicone autoagglomerante per prevenire interferenze dovute a circuiti di rumore elettrico.
• Instradamento con protezione del condotto: l’armatura flessibile in acciaio inossidabile offre protezione dalla deflessione meccanica; tuttavia, il cavo del sensore deve essere comunque instradato all’interno di canaline dedicate per strumentazione a bassa tensione, per ridurre al minimo l’esposizione ai campi elettromagnetici ad alta tensione (EMI).
