Descrizione

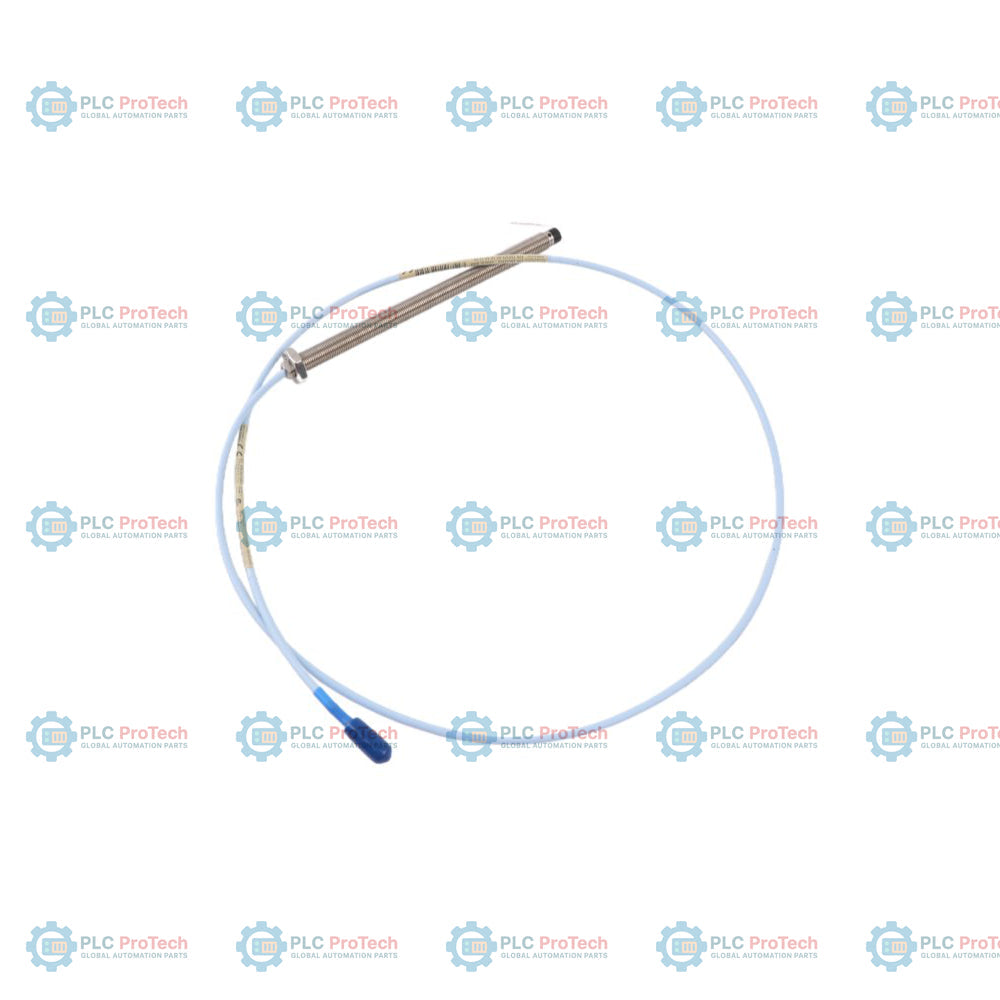

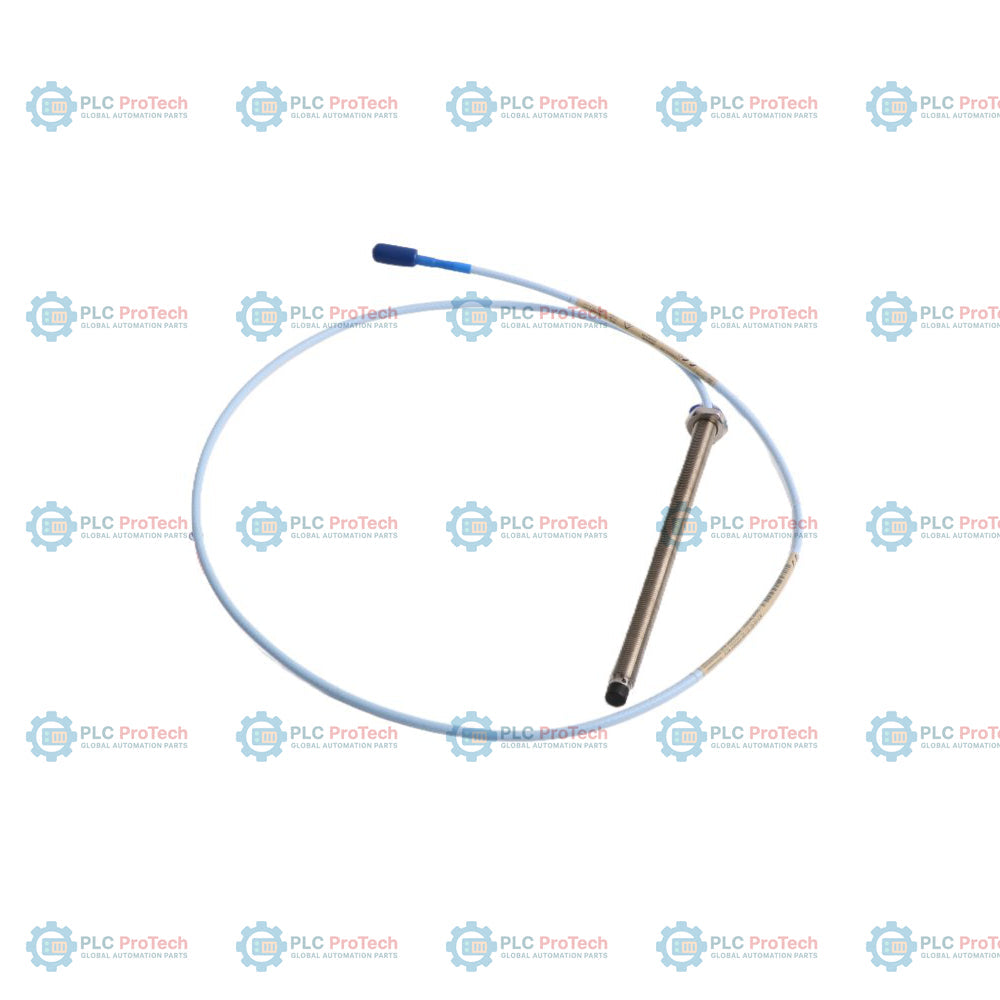

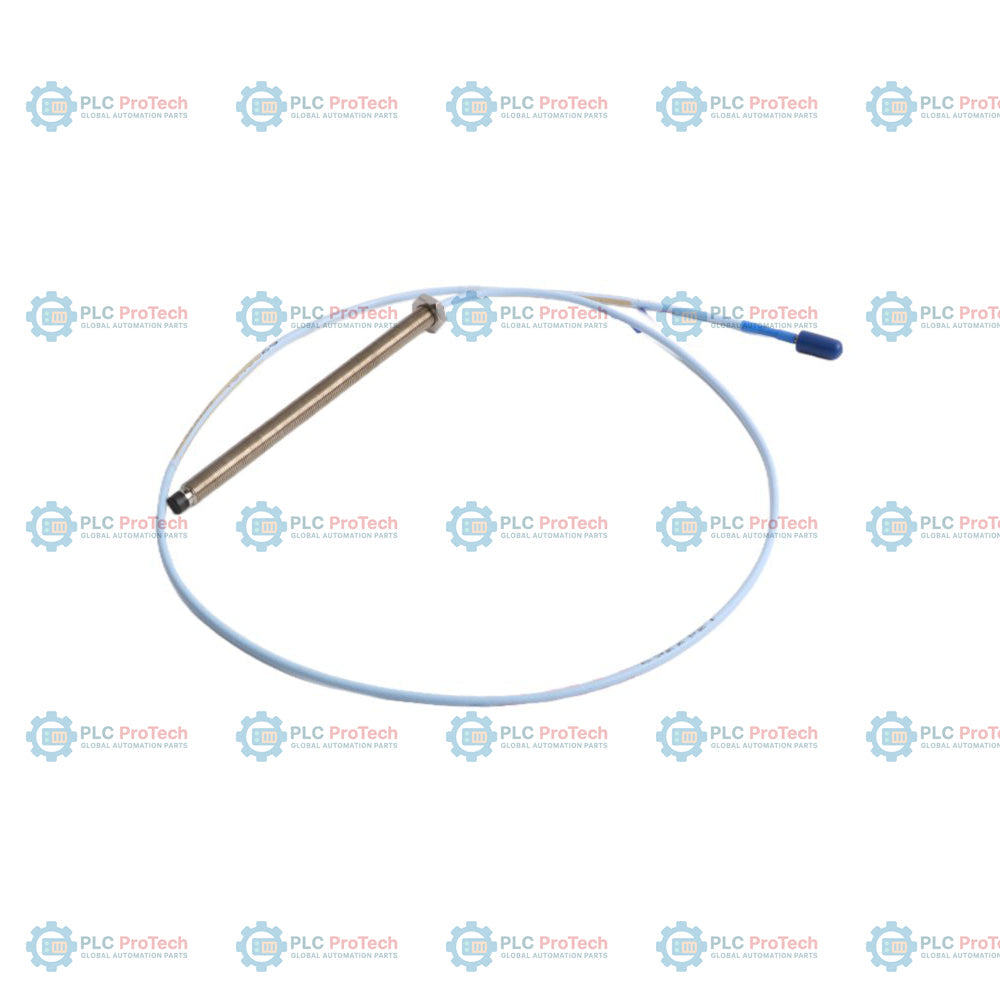

Il corpo della sonda metrico M10 x 1 completamente filettato, con lunghezza non filettata di 0 mm (opzione 00), lunghezza del corpo di 170 mm (opzione 17) e lunghezza totale di 1,0 m (opzione 10), specifica questo 330103-00-17-10-02-05 Sonda di prossimità 3300 XL da 8 mm. Operando come parte della catena di trasduttori 3300 XL, questa sonda di prossimità utilizza la tecnologia a correnti parassite per misurare le variazioni dinamiche e statiche della distanza tra la punta della sonda e un bersaglio, tipicamente alberi rotanti e superfici di cuscinetti radiali.

Questa configurazione integra un cavo coassiale FEP standard isolato e non armato con un connettore coassiale ClickLoc maschio miniaturizzato (opzione 02) e dispone delle approvazioni CSA, ATEX e IECEx per aree pericolose (opzione 05). Varianti della stessa famiglia, come la serie 330104, integrano un’armatura protettiva in acciaio inossidabile, mentre altri codici opzione specificano diverse lunghezze del corpo, lunghezze non filettate o includono guaine protettive per connettori. Il cavo non armato offre la massima flessibilità per il passaggio in canaline, mantenendo al contempo una resistenza chimica standard.

Caratteristiche

• Corpo filettato metrico M10 x 1 senza armatura, per distanze standard di installazione.
• L’opzione 00 specifica una lunghezza non filettata di 0 mm, fornendo un involucro completamente filettato.
• L’opzione 17 fornisce una lunghezza complessiva del corpo di 170 mm per sedi di montaggio con filettatura profonda.
• L’opzione 10 specifica una lunghezza complessiva della sonda di 1,0 metro (3,3 piedi).
• L’opzione 02 fornisce un cavo coassiale FEP standard isolato con un connettore ClickLoc miniaturizzato.
• L’opzione 05 fornisce le approvazioni degli enti CSA, ATEX e IECEx per aree pericolose.

Applicazioni

• Misurazioni delle vibrazioni dell’albero e della posizione assiale nelle macchine rotanti.
• Sistemi di protezione dei macchinari per turbine a vapore, turbine a gas e compressori.
• Monitoraggio industriale con la piattaforma di trasduttori 3300 XL per impianti di generazione elettrica e petrolchimici.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la schermatura del cavo coassiale sia isolata dall'alloggiamento della macchina/dalla massa.
• Evitare di superare il limite massimo di innesto della filettatura di 15 mm sulla filettatura M10 x 1 dell'alloggiamento.
• Impostare la distanza tra sonda e target mediante la calibrazione della tensione standard (in genere -10 Vcc corrispondenti a una distanza nominale di 1,27 mm o 50 mil).
• Proteggere il connettore coassiale miniaturizzato dall'umidità, dall'olio della turbina e da altri contaminanti utilizzando nastro siliconico autoagglomerante per alte temperature o normali guaine protettive.

Conformità e certificazioni

• CSA: certificazioni di sicurezza intrinseca e non incendive per aree pericolose
• ATEX: applicazioni in atmosfere esplosive delle Zone 0, 1 e 2
• IECEx: certificazione internazionale conforme agli standard di sicurezza intrinseca ATEX
