Descrizione

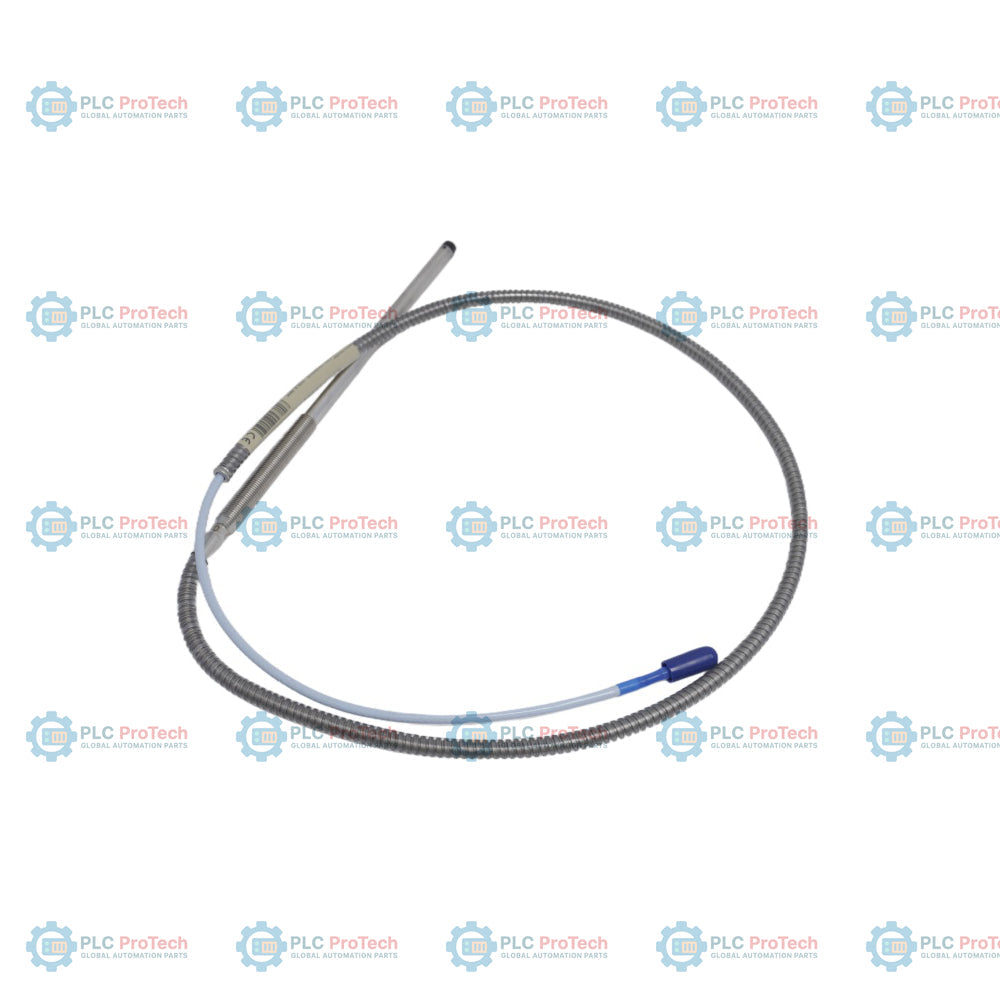

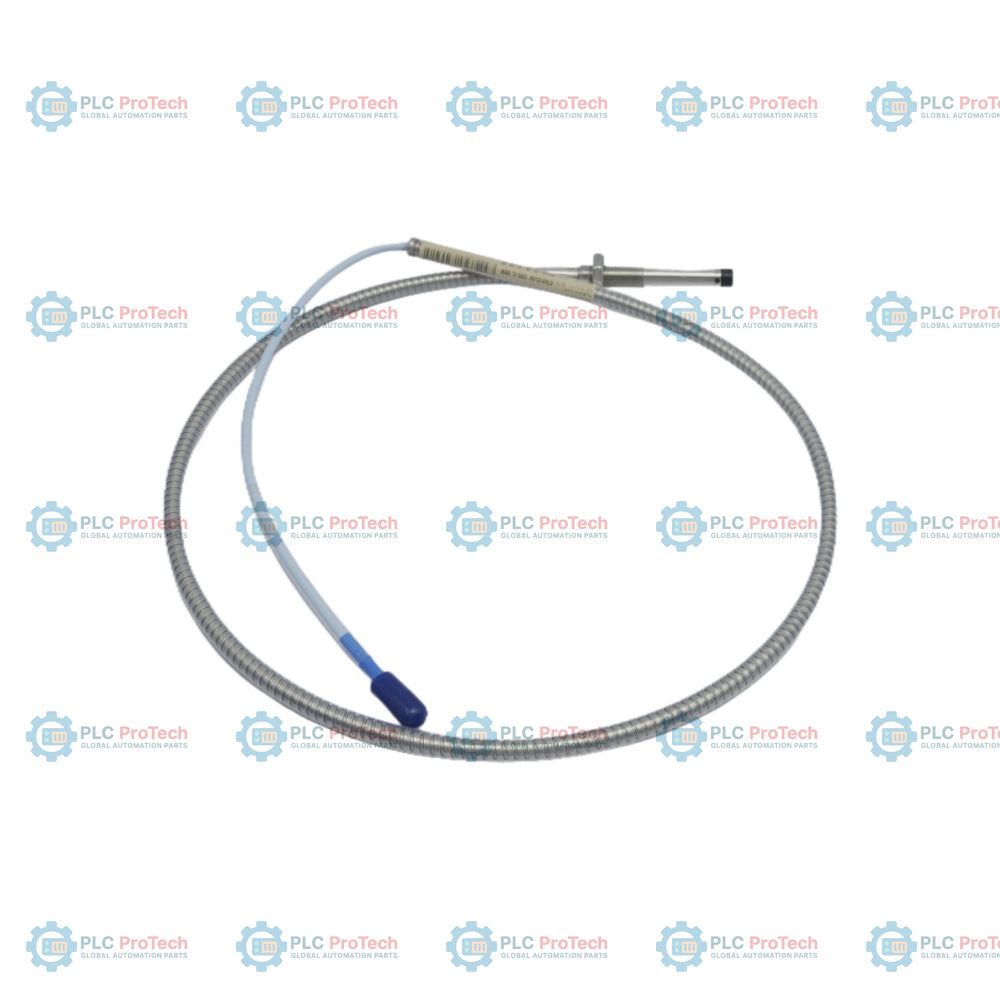

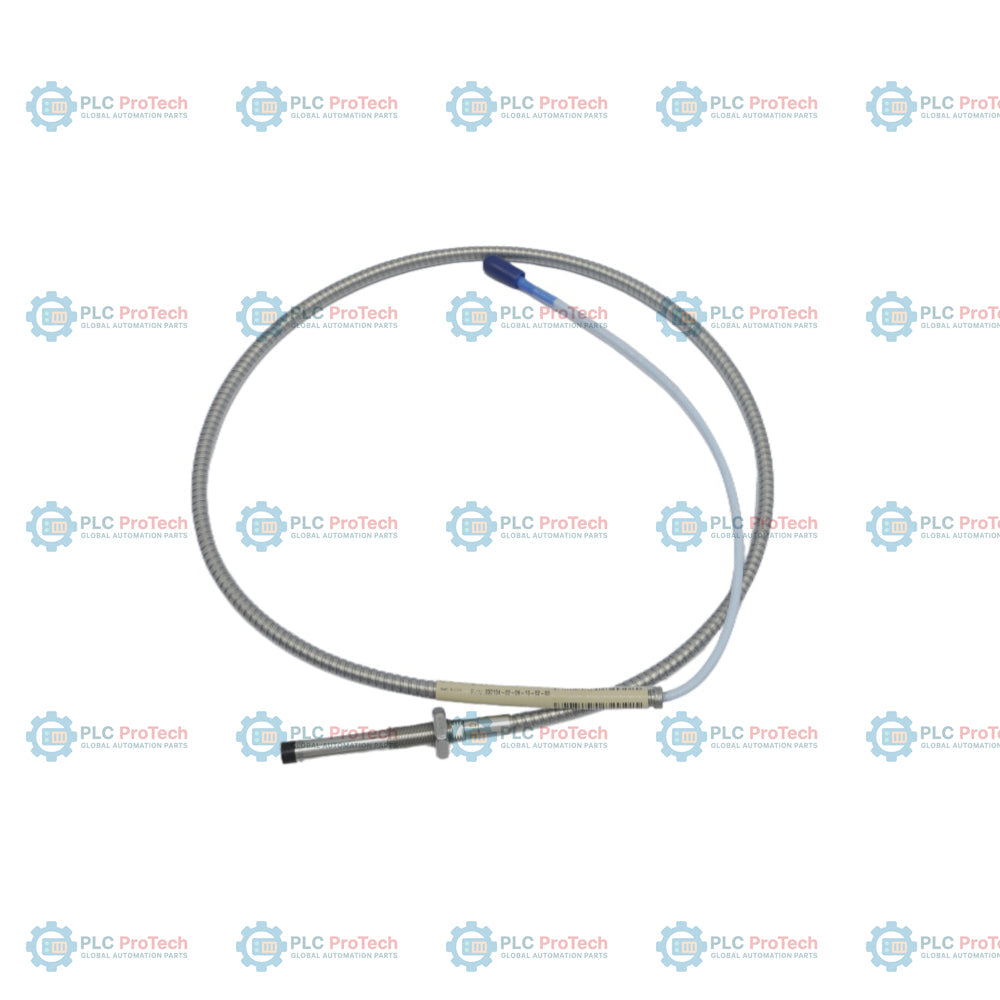

Il modello 330104-16-21-05-01-05 è una sonda di prossimità 3300 XL da 8 mm con filettatura M10 x 1 e custodia della sonda corazzata. Questa configurazione include 160 mm di lunghezza non filettata (opzione 16) e una lunghezza complessiva della custodia di 210 mm (opzione 21), ed è progettata per l'installazione su macchinari che richiedono la compatibilità con filettature metriche. Utilizza un cavo di lunghezza totale pari a 0,5 metri (1,6 piedi) (opzione 05), con connettore coassiale ClickLoc miniaturizzato e protezione del connettore (opzione 01). Questa sonda dispone delle approvazioni CSA, ATEX e IECEx (opzione 05) per l'utilizzo in ambienti pericolosi. Come parte del sistema trasduttore 3300 XL da 8 mm, questa sonda funziona con il sensore Proximitor 3300 XL e il cavo di prolunga per fornire misurazioni senza contatto dello spostamento. La sonda è progettata per il monitoraggio ad alta precisione delle vibrazioni dell'albero e della posizione assiale di apparecchiature rotanti critiche. La struttura del cavo corazzato offre protezione meccanica in ambienti industriali esigenti. Questa sonda da 0,5 m è destinata all'uso specifico con i sistemi con sensore Proximitor da 0,5 m, per garantire una calibrazione corretta e l'integrità del segnale.

Caratteristiche

• Filettatura M10 x 1 standard per installazioni con montaggio metrico
• Custodia della sonda corazzata per una maggiore resistenza meccanica
• 160 mm di lunghezza non filettata / 210 mm di lunghezza complessiva della custodia
• Connettore coassiale ClickLoc miniaturizzato con protezione del connettore integrata
• Lunghezza del sistema di 0,5 metri compatibile con il sensore Proximitor da 0,5 metri
• Approvazioni CSA, ATEX e IECEx per la conformità alle aree pericolose

Applicazioni

• Monitoraggio delle vibrazioni degli alberi di turbine e compressori
• Misurazione della posizione assiale del rotore
• Protezione di macchinari rotanti in impianti petrolchimici, di produzione di energia e di servizi idrici
• Applicazioni in aree pericolose che richiedono strumentazione certificata

Informazioni per l'ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	330104-16-21-05-01-05	Sonda di prossimità 3300 XL da 8 mm, M10 x 1, corazzata
A - Lunghezza non filettata	16	Lunghezza non filettata di 160 mm
B - Lunghezza della custodia	21	Lunghezza della custodia di 210 mm
C - Lunghezza totale	05	Lunghezza totale di 0,5 metri (1,6 piedi)
D - Connettore/Cavo	01	Connettore ClickLoc miniaturizzato con protezione del connettore, cavo standard
E - Approvazione dell'ente	05	Approvazioni CSA, ATEX e IECEx

Specifiche tecniche

Parametro	Specifiche
Produttore	Bently Nevada
Numero di parte	330104-16-21-05-01-05
Diametro della sonda	8 mm
Dimensione della filettatura	M10 x 1
Lunghezza totale	0,5 metri (1,6 piedi)
Tipo di connettore	ClickLoc coassiale miniaturizzato con protezione
Tipo di cavo	Standard (cavo non corazzato, custodia della sonda corazzata)
Temperatura di esercizio	da -55 °C a +177 °C
Approvazioni degli enti	CSA, ATEX, IECEx

Linee guida per l'installazione

Assicurarsi che la sonda sia installata con la distanza corretta, come definito nel manuale del sistema 3300 XL, per mantenere un'uscita lineare. Durante l'installazione in aree pericolose, assicurarsi che il sensore Proximitor sia alloggiato in un involucro con un grado di protezione almeno IP54. Utilizzare la protezione del connettore inclusa per prevenire danni ambientali al collegamento ClickLoc. Verificare sempre che la somma delle lunghezze della sonda, del cavo di prolunga e del sensore Proximitor corrisponda correttamente alla lunghezza totale richiesta del sistema.

Conformità e certificazioni

• CSA (Canadian Standards Association)
• ATEX (Atmospheres Explosibles)
• IECEx (International Electrotechnical Commission Explosive)
