Descrizione

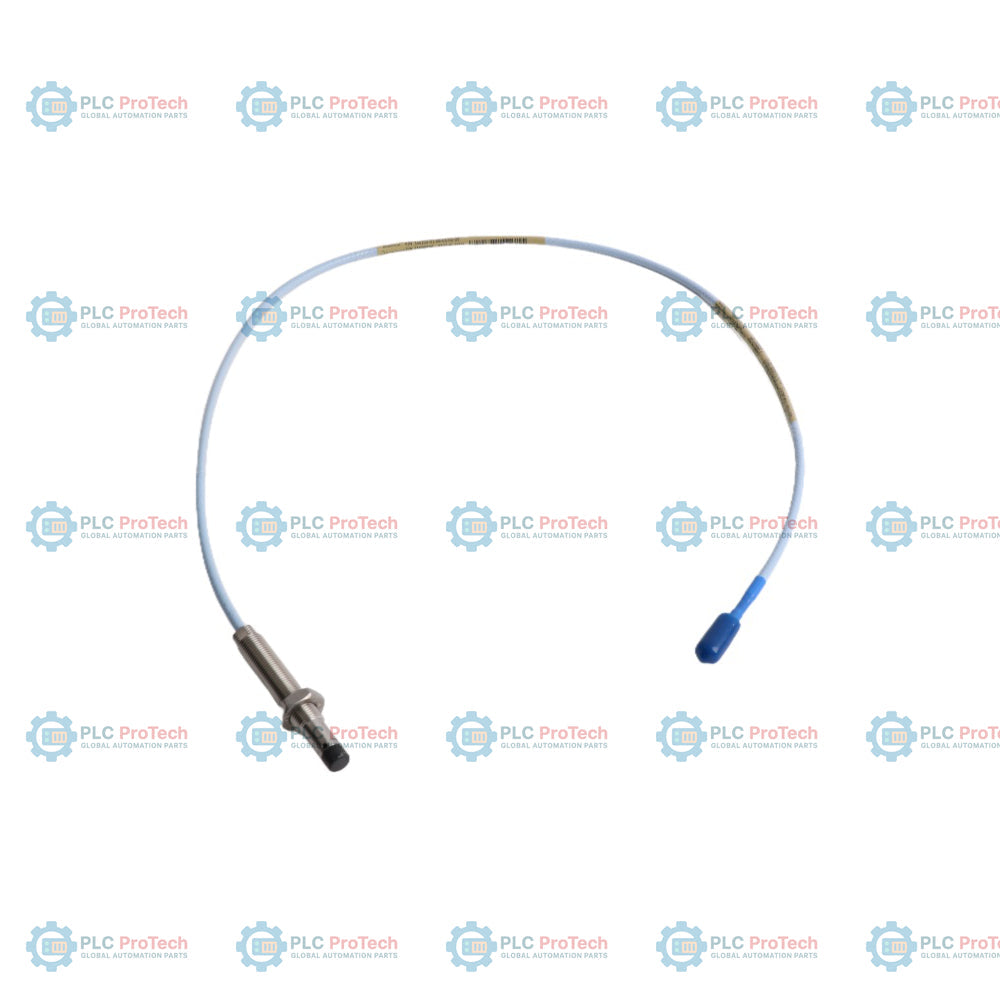

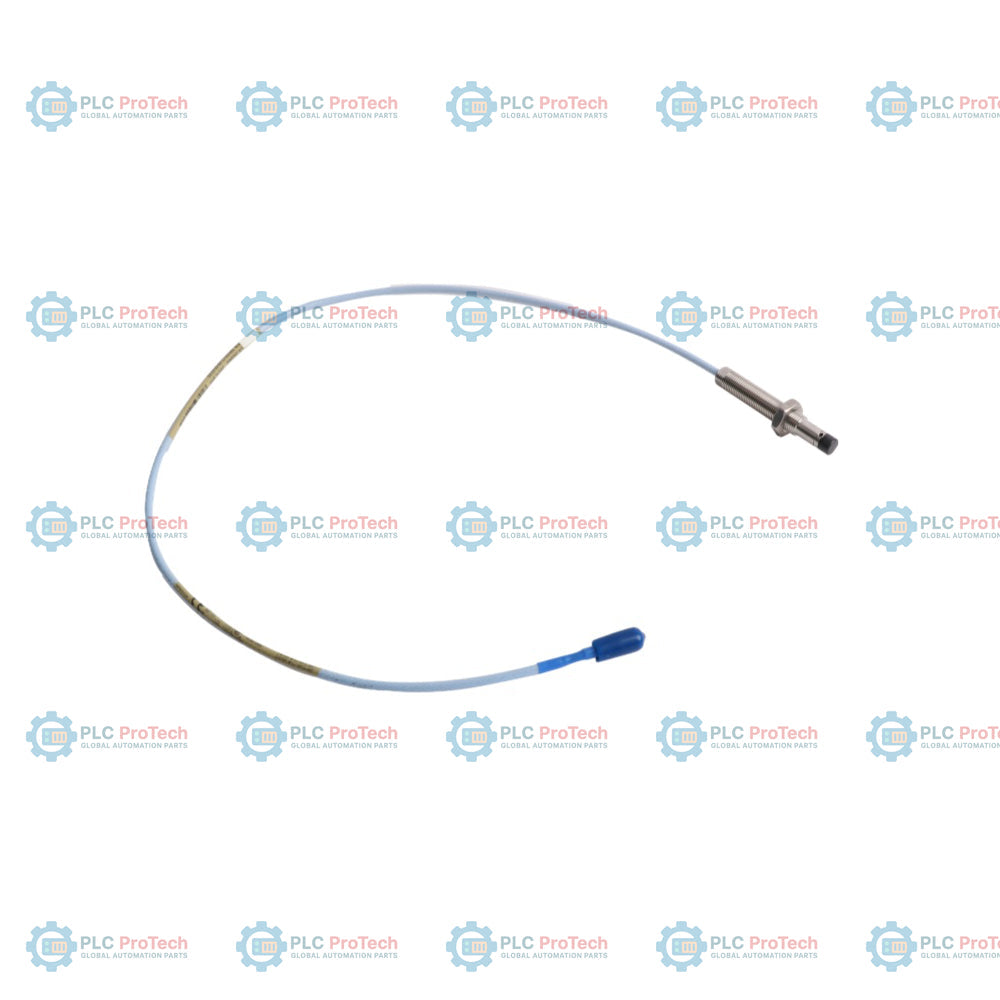

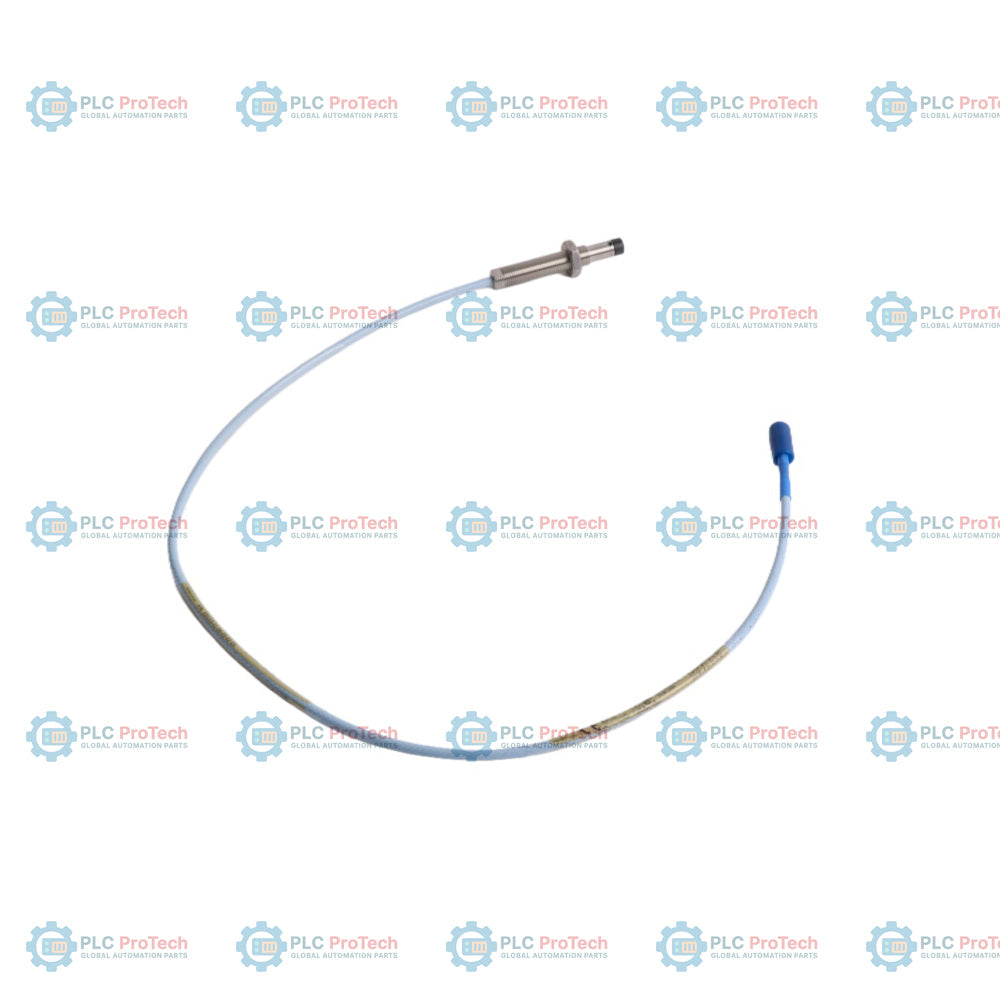

L’opzione 01 (lunghezza non filettata di 10 mm) e l’opzione 06 (lunghezza del corpo di 60 mm) specificano questa configurazione di sonda di prossimità con filettatura metrica M10 x 1 — 330103-01-06-05-02-05, una sonda di prossimità a correnti parassite utilizzata nei sistemi di monitoraggio 3300 XL. Questa configurazione integra un cavo standard da 0,5 metri (opzione 05) con un connettore coassiale miniaturizzato ClickLoc (opzione 02) e dispone delle approvazioni CSA, ATEX e IECEx (opzione 05) per l’installazione in aree pericolose.

Questa sonda presenta una filettatura metrica M10 x 1 senza armatura, che la distingue dalla serie 330104, dotata di armatura protettiva in acciaio inossidabile. Con una lunghezza totale di 0,5 metri, questa variante si abbina ai cavi di prolunga standard 3300 XL e ai sensori Proximitor per formare un sistema trasduttore completo da 5 metri o 9 metri. Il design non armato è adatto alle installazioni in cui il percorso è protetto da una canalina, evitando il peso aggiuntivo e i limiti di curvatura rigidi dei modelli armati.

Caratteristiche

• Filettatura metrica M10 x 1: Corpo in acciaio filettato senza armatura, progettato per l’installazione con montaggio diretto negli alloggiamenti dei macchinari.
• Lunghezza non filettata di 10 mm (opzione 01): Presenta una breve sezione terminale non filettata che consente di personalizzare la profondità di montaggio e il gioco.
• Lunghezza del corpo di 60 mm (opzione 06): Lunghezza del corpo intermedia, adatta a fori di accesso di profondità media.
• Lunghezza del cavo di 0,5 metri (opzione 05): Cavo integrato compatto di 0,5 metri (1,6 piedi), collegabile direttamente a un cavo di prolunga.
• Connettore coassiale ClickLoc (opzione 02): Connettore miniaturizzato placcato in oro di tipo a scatto, senza protezione del connettore, per collegamenti standard.
• Approvazioni per aree pericolose (opzione 05): Certificata per ambienti a sicurezza intrinseca e non incendiari secondo gli standard CSA, ATEX e IECEx.

Applicazioni

La sonda di prossimità 330103-01-06-05-02-05 viene utilizzata per misurare le vibrazioni dell’albero, la posizione assiale e la velocità dei macchinari rotanti. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni e della posizione degli alberi delle turbine a vapore e a gas negli impianti di produzione di energia.
• Monitoraggio del rotore di compressori centrifughi ed espansori negli impianti petrolchimici.
• Monitoraggio ad alta velocità della posizione dell’albero delle pompe industriali nella produzione di petrolio e gas.
• Allineamento degli alberi dei riduttori e rilevamento della velocità nelle attività minerarie e negli impianti industriali pesanti.
• Monitoraggio dell’alloggiamento dei cuscinetti di ventilatori e soffianti industriali negli impianti di trattamento delle acque.

Informazioni per l’ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

Per ottenere risultati di misurazione corretti e prevenire danni fisici durante il funzionamento, osservare le seguenti linee guida durante l'installazione della sonda:

• Coppia di serraggio della filettatura: Durante l'installazione del corpo filettato M10 x 1, non superare la coppia di installazione massima nominale di 22.6 N-m (200 in-lbf). Per le installazioni standard, la coppia nominale consigliata è di 7.5 N-m (66 in-lbf).
• Instradamento del cavo: Assicurarsi che il cavo coassiale integrato da 75 Ohm sia instradato lontano da cavi ad alta tensione o da forti sorgenti elettromagnetiche. Mantenere il raggio di curvatura minimo consentito di 25.4 mm (1.0 in) per evitare danni al conduttore interno.
• Distanza della sonda: Mantenere una distanza radiale e assiale adeguata tra la punta della sonda e le superfici target circostanti (diverse dall'area target) per prevenire interferenze incrociate o interferenze delle pareti laterali.
• Protezione del connettore: Serrare manualmente il connettore coassiale miniaturizzato ClickLoc al cavo di estensione. Poiché questa configurazione (Opzione 02) non include un protettore del connettore preinstallato, si consiglia di applicare nastro siliconico autoagglomerante o una guaina separata per il connettore in ambienti con elevata umidità o nebbia d'olio.
• Aree pericolose: Per installazioni a sicurezza intrinseca, collegare la sonda tramite barriere Zener certificate o isolatori galvanici secondo il disegno di controllo Bently Nevada 141092.

Conformità e certificazioni

• CSA/NRTL/C: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III (quando installato secondo il disegno 141092).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (quando installato secondo il disegno 140979/141092).
• EMC: EN 61000-6-2 (immunità) ed EN 61000-6-4 (emissioni) per ambienti industriali; Direttiva europea 2014/30/UE.
• RoHS: Conforme alla Direttiva europea 2011/65/UE e alla norma SJ/T 11364-2024 (RoHS Cina).
• Sicurezza funzionale: Certificato SIL 2 (HFT = 0), predisposto per SIL 3 (HFT = 1) nella configurazione standard.
• Marittimo: Conforme ai vari regolamenti degli enti di classificazione per installazioni marine e offshore.
