Descrizione

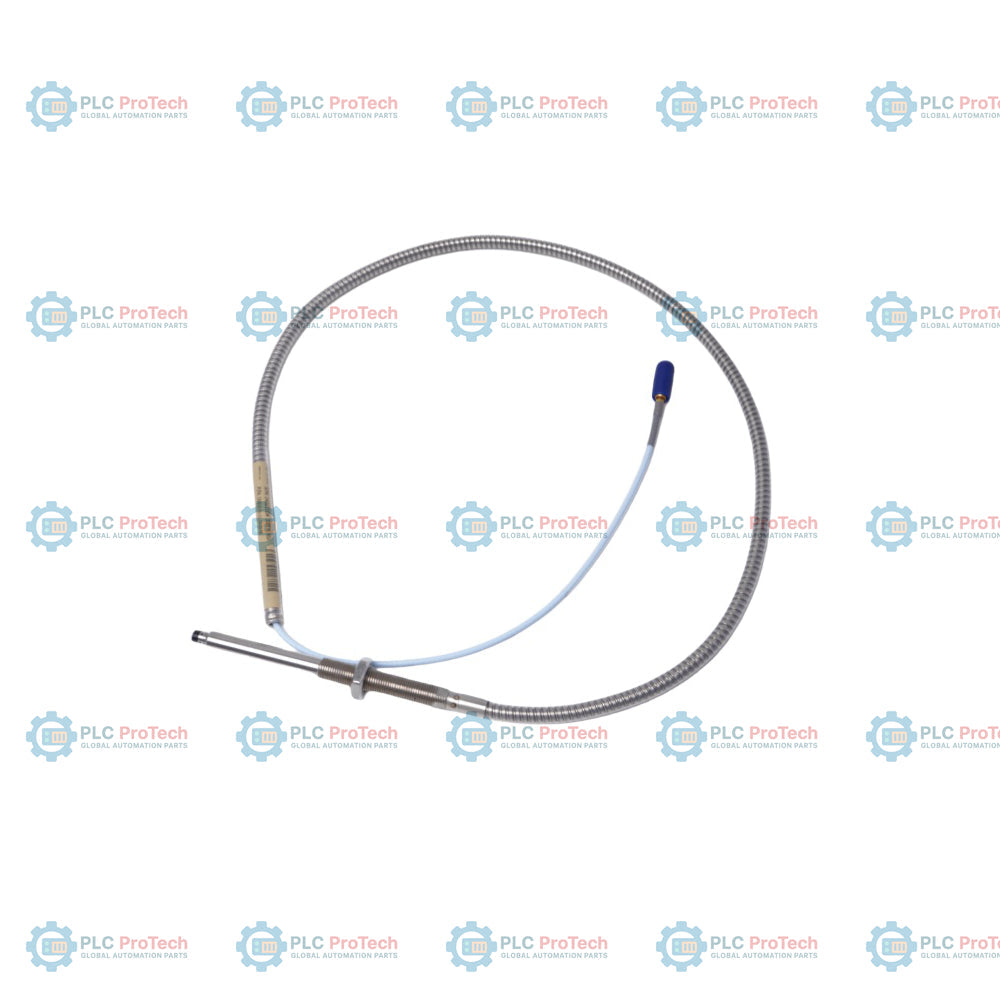

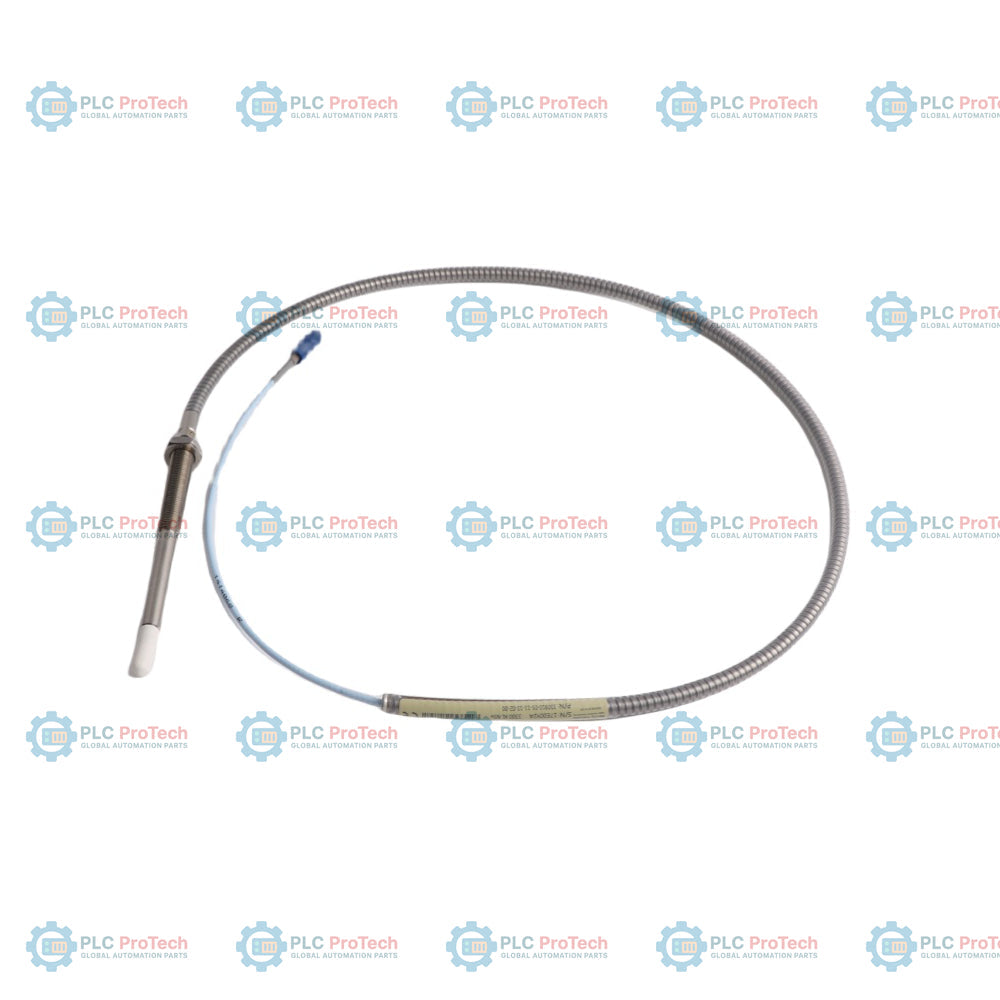

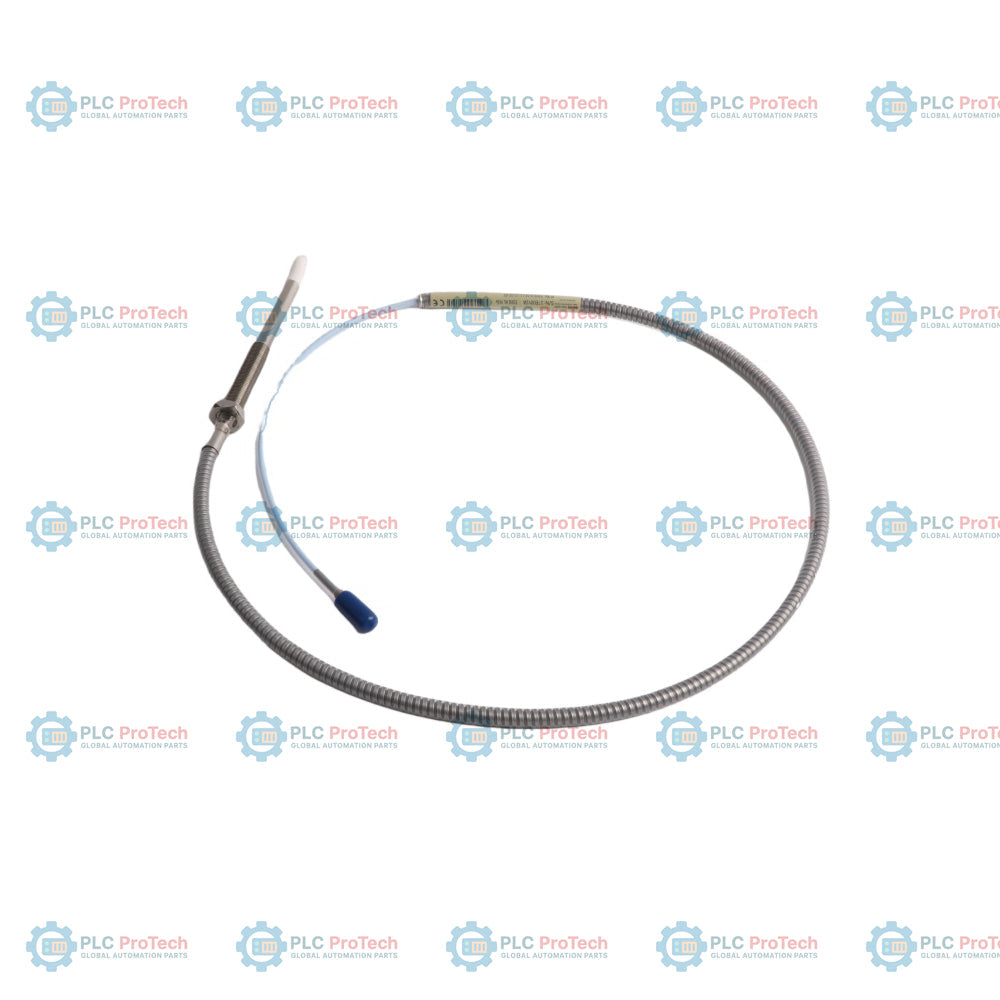

L'opzione 05 (lunghezza non filettata di 50 mm) e l'opzione 25 (lunghezza complessiva della custodia di 250 mm) specificano questa configurazione della sonda di prossimità 3300 NSv — 330910-05-25-10-02-00 sonda di prossimità 3300 NSv. Questa sonda con filettatura metrica e montaggio standard è dotata di filettatura M10x1 e armatura integrata in acciaio inossidabile, che la rende adatta per applicazioni con rischi fisici o meccanici. Dispone di una lunghezza totale del cavo di 1,0 m (39 pollici), terminata con un connettore coassiale miniaturizzato ClickLoc, e non richiede approvazioni da parte di enti per aree pericolose (opzione 00).

La sonda 330910-05-25-10-02-00 viene utilizzata in installazioni con spazio limitato, dove i sistemi standard da 5 mm o 8 mm non possono essere installati a causa delle ridotte dimensioni del target o degli spazi laterali minimi. Se utilizzata come parte di un sistema trasduttore completo 3300 XL NSv, che include un sensore Proximitor 330980 e un cavo di prolunga 330930, misura le vibrazioni dell'albero e lo spostamento assiale senza contatto. Lo stampaggio TipLoc garantisce una tenuta sicura tra la punta della sonda e la custodia, mentre il design CableLoc offre una resistenza alla trazione di 220 N (50 lb) per resistere agli ambienti gravosi dei macchinari.

Caratteristiche

• L'opzione 05 designa una lunghezza non filettata di 50 mm per configurazioni con profondità di montaggio personalizzata.
• L'opzione 25 specifica una lunghezza complessiva della custodia di 250 mm con uno schema di filettatura metrica M10x1.
• L'opzione 10 fornisce una lunghezza totale del cavo di 1,0 metri (39 pollici) per il collegamento diretto a un cavo di prolunga.
• L'opzione 02 integra un connettore coassiale miniaturizzato ClickLoc su un cavo standard non FluidLoc.
• L'opzione 00 indica che non sono richieste certificazioni di approvazione da parte di enti.
• L'armatura in acciaio inossidabile protegge fisicamente da urti, abrasione e detriti.
• La tecnologia di stampaggio TipLoc crea un legame coeso e ad alta resistenza tra la punta della sonda in PPS e la custodia in ottone.
• Il design CableLoc offre una resistenza alla trazione del cavo fino a 220 N (50 lb).

Applicazioni

• Monitoraggio di macchinari rotanti di piccole dimensioni, inclusi compressori, pompe e ventilatori ad alta velocità.
• Misurazione delle vibrazioni e della posizione assiale delle turbine a gas aeroderivative.
• Macchinari ad alta velocità con geometria del target limitata, dove le sonde standard sono soggette a interferenze tra canali o limitazioni della visuale laterale.
• Misurazioni di spostamento assiale e radiale con spazio ridotto in ambienti industriali di uso generale.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Allineamento del bersaglio: Assicurarsi che il bersaglio abbia un diametro di almeno 13 mm (0,5 pollici). Diametri dell'albero o dimensioni del bersaglio ridotti influenzeranno il fattore di scala; potrebbe essere necessario ridurre la distanza per compensare.
• Filettatura della sonda: Montare saldamente le sonde con montaggio standard utilizzando fori filettati M10x1. Evitare lunghezze di ingaggio eccessive della filettatura per prevenire inceppamenti durante l'installazione.
• Protezione del connettore: Utilizzare un protettore del connettore sul collegamento tra sonda e cavo di estensione per impedire l'ingresso di olio e liquidi. Far scorrere il protettore sul collegamento finché non si blocca in posizione.
• Instradamento dell'armatura: Instradare con attenzione il cavo armato per evitare piegature accentuate. L'armatura in acciaio inossidabile previene i danni meccanici, ma richiede un raggio di curvatura minimo per proteggere i conduttori coassiali interni.
• Compatibilità del sistema: Verificare che la lunghezza totale della sonda (1,0 m) combinata con il cavo di estensione corrisponda alla lunghezza del sistema calibrato del sensore Proximitor (in genere 5,0 m o 7,0 m).

Conformità e certificazioni

Questa configurazione generica è opzionale senza requisiti di certificazione per aree pericolose (opzione 00). È progettata per ambienti industriali standard non classificati.
