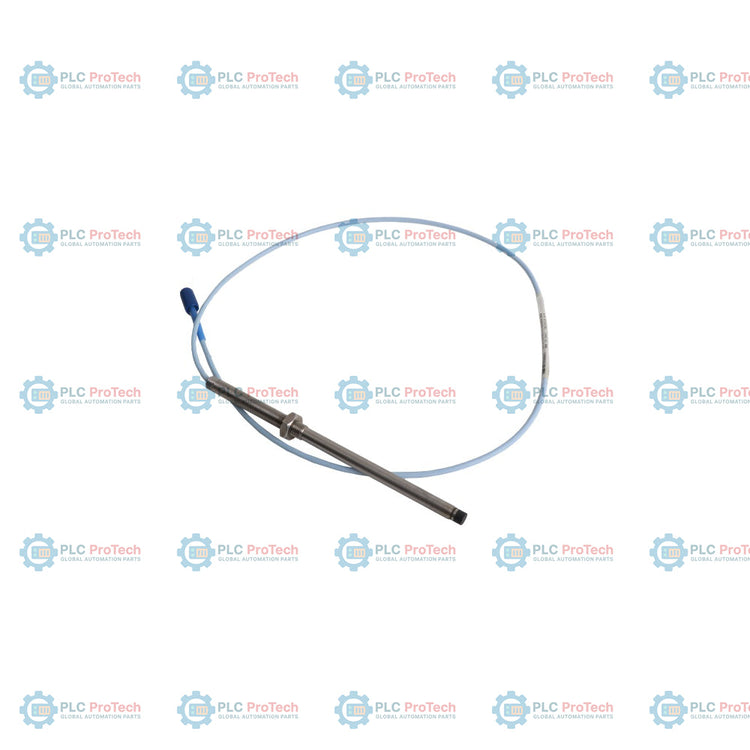

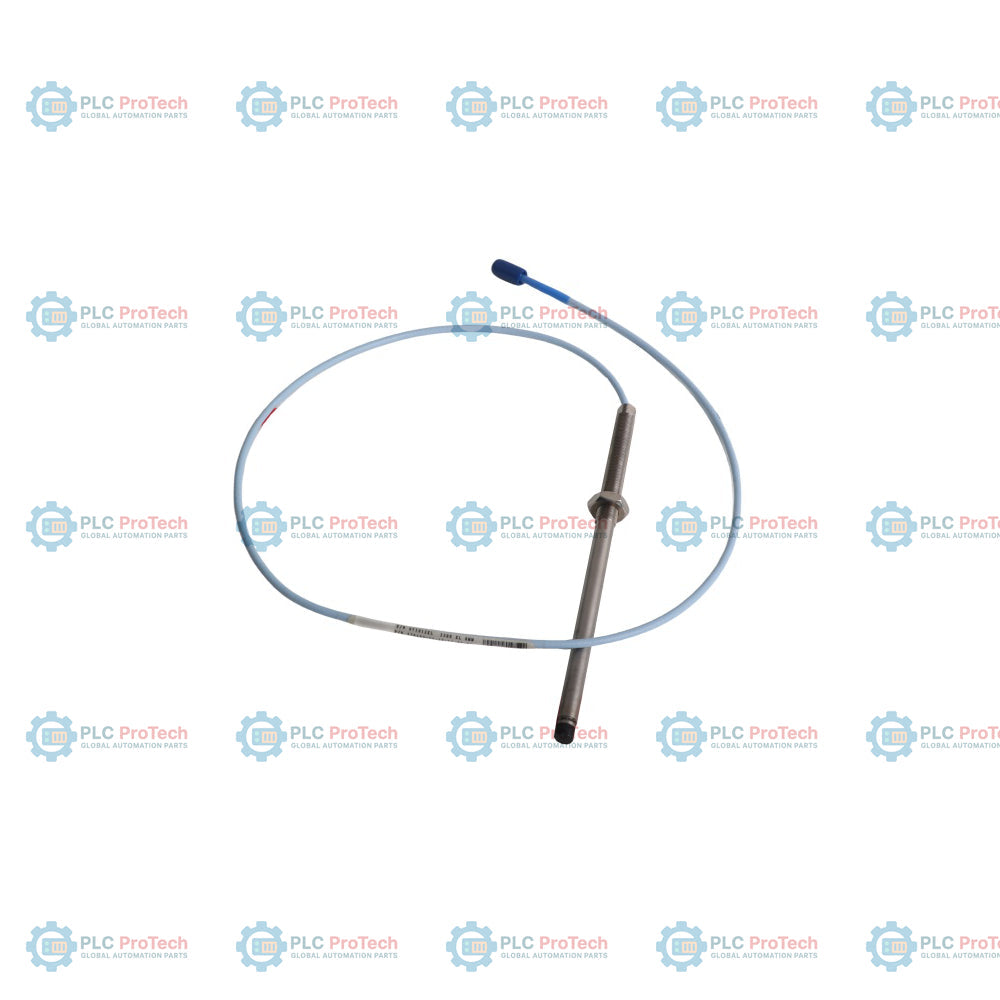

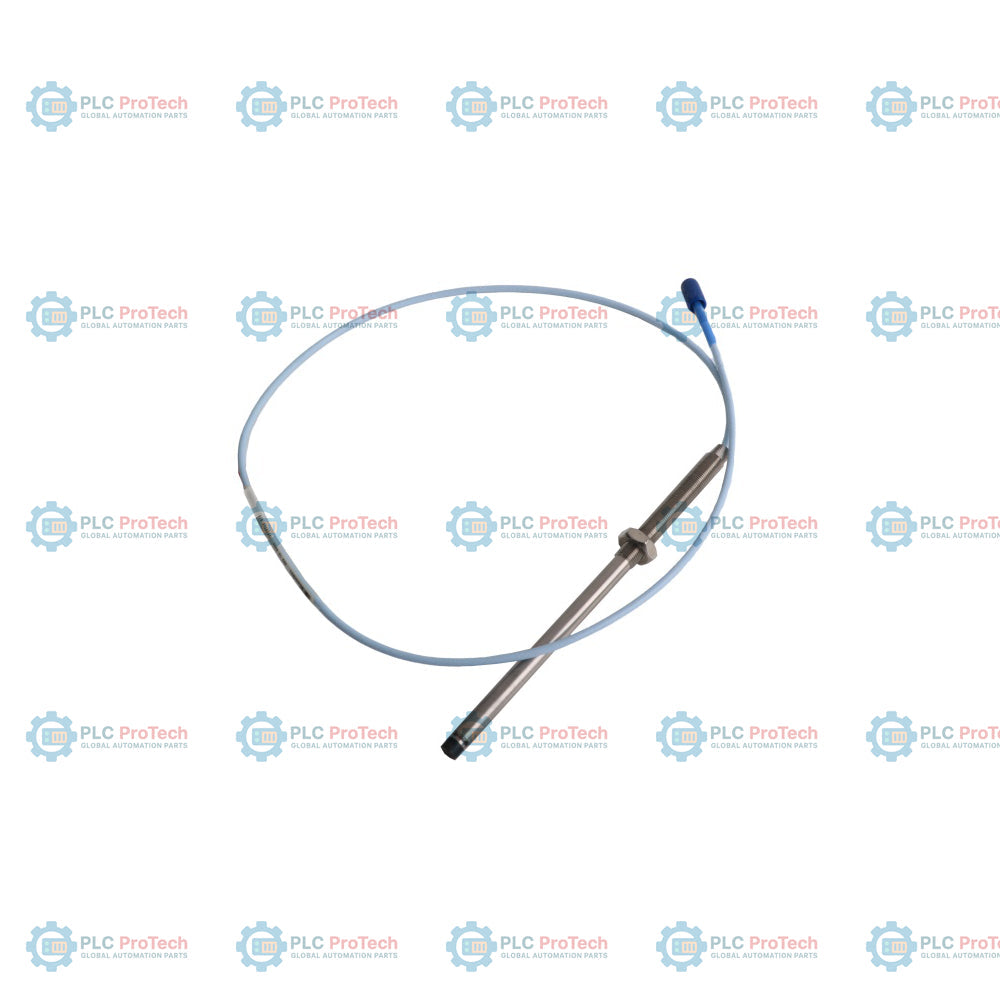

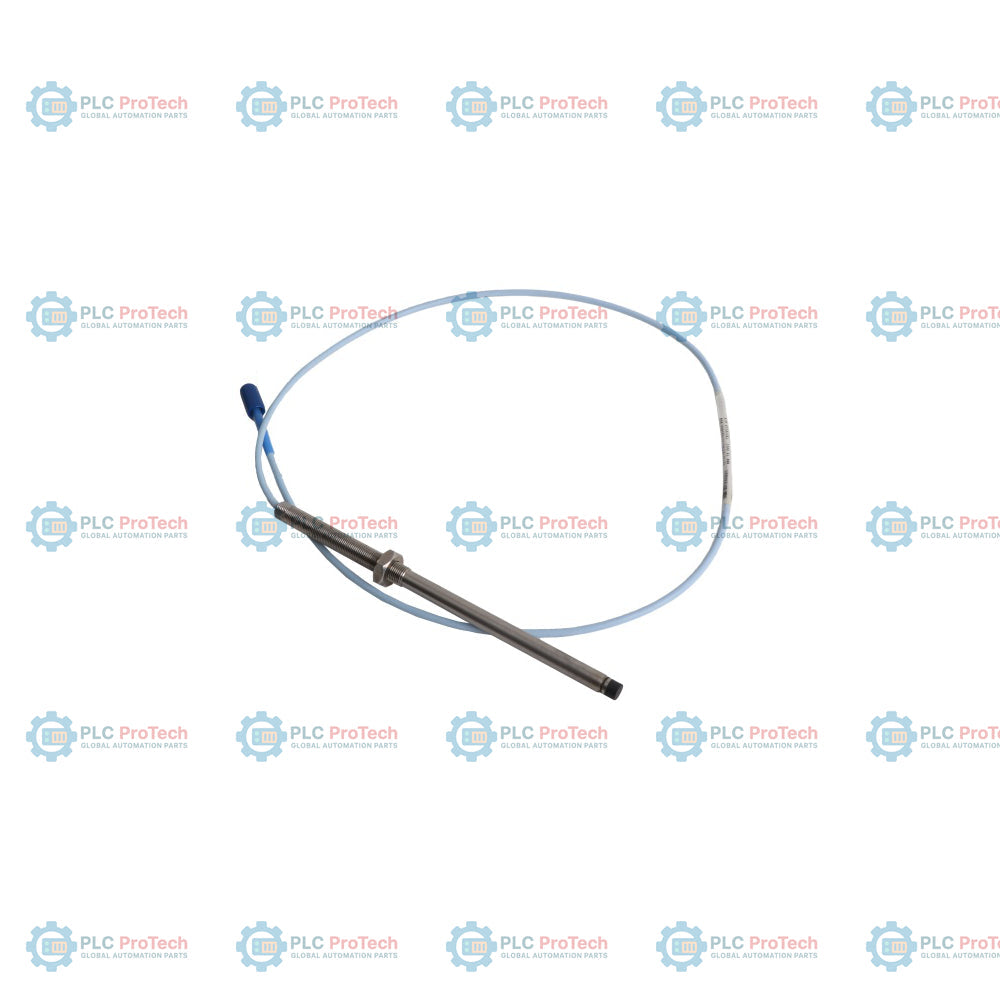

Sonda di prossimità Bently Nevada 330103-11-19-10-02-00 3300 XL 8 mm

Descrizione

L'opzione 11 (lunghezza non filettata di 110 mm) e l'opzione 19 (lunghezza complessiva del corpo di 190 mm) specificano l'ingombro fisico di questa sonda di prossimità metrica 3300 XL da 8 mm - 330103-11-19-10-02-00. Questo sensore di spostamento a correnti parassite senza contatto è progettato per misurare le distanze statiche e dinamiche tra la punta della sonda e un bersaglio rotante. Utilizza una filettatura metrica M10 x 1 su un corpo in ottone e acciaio inossidabile non armato.

Questa variante specifica presenta un cavo coassiale standard integrato da 1,0 metro, terminato con un connettore coassiale maschio miniaturizzato ClickLoc (opzione 02, senza protezione del connettore), ed è configurata senza requisiti di approvazione da parte di enti certificatori (opzione 00). A differenza delle controparti armate, il cavo non armato offre maggiore flessibilità per il passaggio attraverso condotti sigillati della macchina o involucri protettivi dei terminali. Se combinata con un cavo di prolunga 3300 XL compatibile e un sensore Proximitor 3300 XL, questa sonda costituisce un sistema completo di misurazione a correnti parassite che emette una tensione continua proporzionale alla distanza dal bersaglio.

Caratteristiche

• L'opzione 11 prevede una lunghezza non filettata di 110 mm, consentendo un inserimento profondo per l'accesso ad alberi incassati.
• L'opzione 19 prevede una lunghezza complessiva del corpo di 190 mm con filettatura metrica M10 x 1.
• L'opzione 10 prevede una lunghezza fisica totale di 1,0 metro (3,3 piedi) per le installazioni di prossimità.
• L'opzione 02 prevede un connettore coassiale maschio miniaturizzato ClickLoc per il collegamento diretto ai cavi di prolunga.
• La configurazione standard dell'opzione 00 è adatta alle applicazioni generiche per le quali non sono richiesti certificati per aree pericolose.
• La punta della sonda in solfuro di polifenilene (PPS) offre protezione meccanica e resistenza chimica negli ambienti interni dei macchinari.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero su compressori industriali ad alta velocità e turbine a vapore.
• Misurazioni della posizione assiale del rotore e della spinta su macchinari rotanti critici.
• Monitoraggio della velocità dell'albero e del riferimento di fase (Keyphasor).
• Monitoraggio generale dello spostamento e dell'espansione termica su pompe e riduttori industriali.

Informazioni per l'ordine

Nessuna approvazione richiesta

Collegamenti e interfacce

Linee guida per l'installazione

• Avvitare manualmente il corpo della sonda nella porta di montaggio per evitare di danneggiare la filettatura metrica.
• Serrare il corpo filettato M10 x 1 a una coppia massima di 7,5 N-m (66 pollici-libbra).
• Verificare che l'impegno massimo della filettatura all'interno della parete del macchinario non superi 15 mm.
• Impostare il traferro fisico iniziale su 1,27 mm (50 mil) e verificare che la tensione del traferro corrisponda alla curva di calibrazione del sistema (nominalmente -10 Vcc utilizzando un sensore Proximitor compatibile).
• Rispettare un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) lungo il percorso standard del cavo coassiale.

Conformità e certificazioni

• Direttiva della Comunità Europea: Direttiva EMC 2014/30/UE e Direttiva RoHS 2011/65/UE.
• Sicurezza funzionale: certificata fino a SIL 2 (HFT = 0) e SIL 3 (HFT = 1) quando fa parte di una configurazione approvata per un sistema di protezione dei macchinari.
• Nota: questa specifica configurazione Option 00 non è certificata direttamente per aree pericolose, poiché Option 00 indica che non sono richieste approvazioni.
