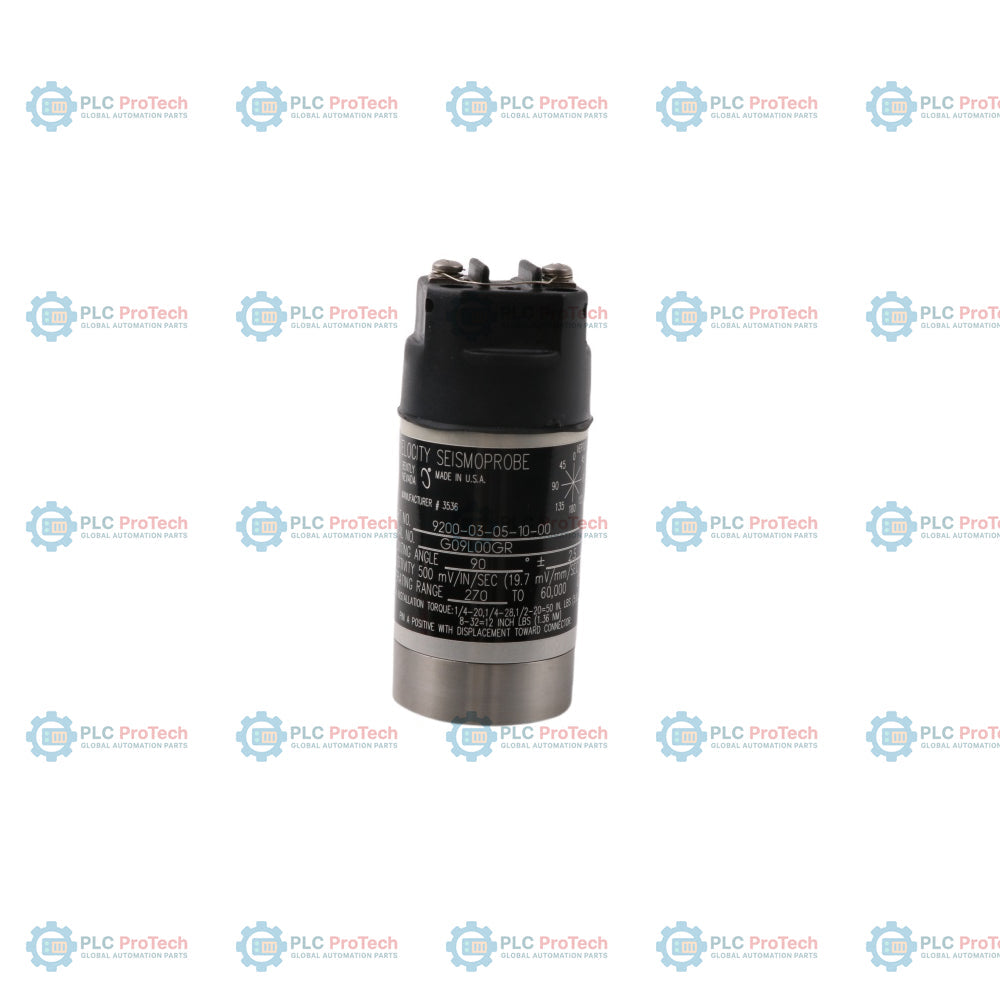

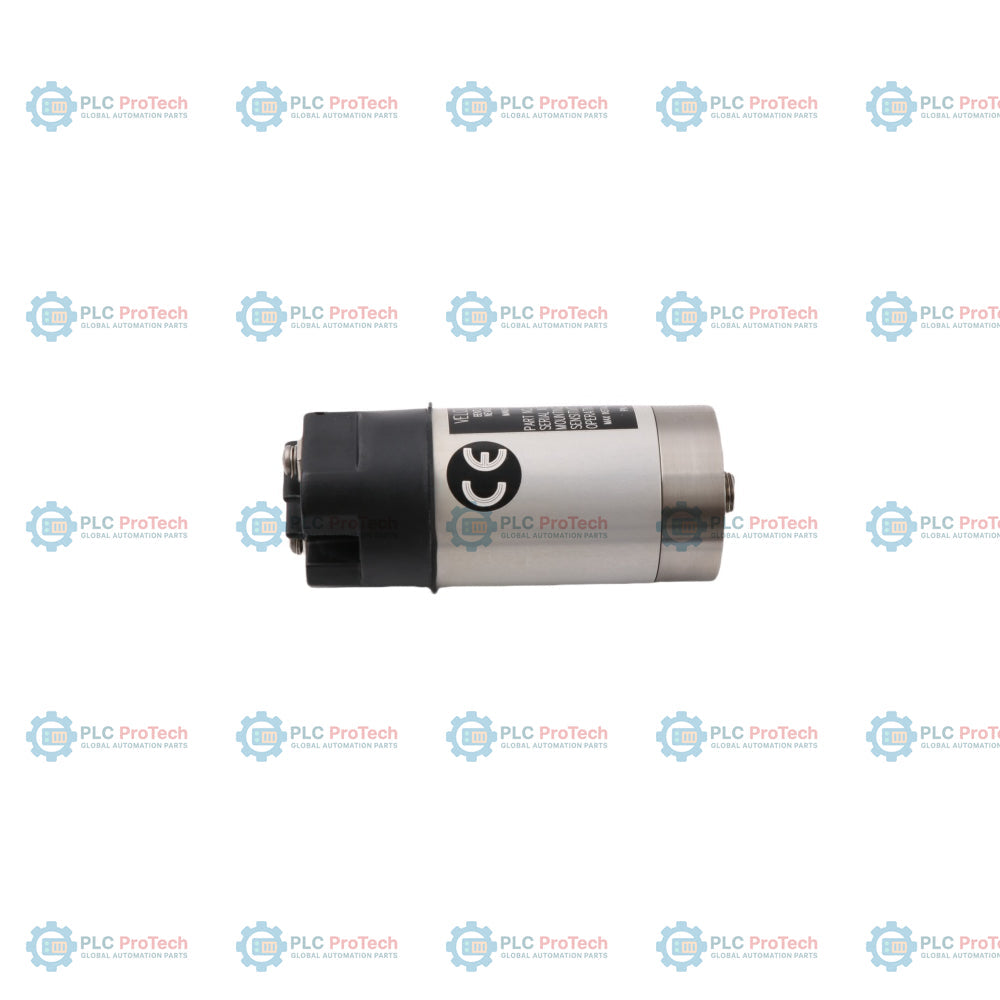

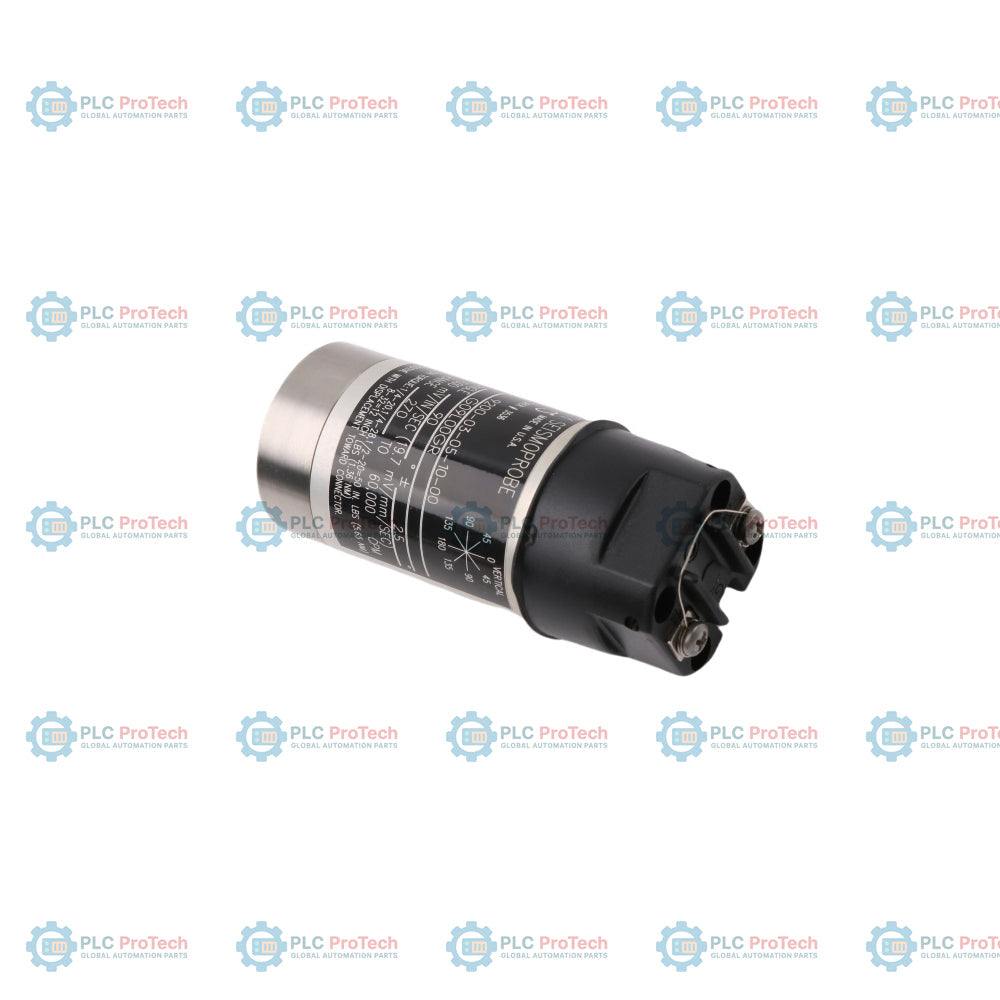

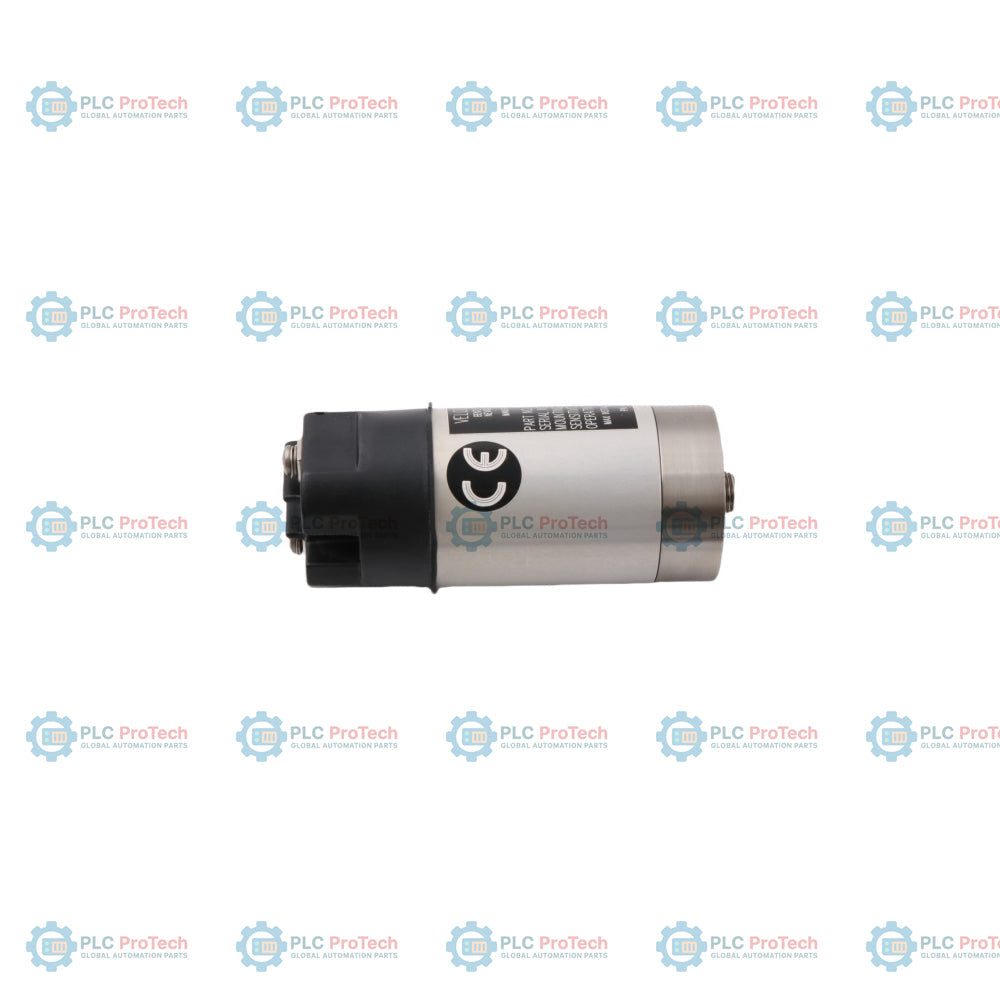

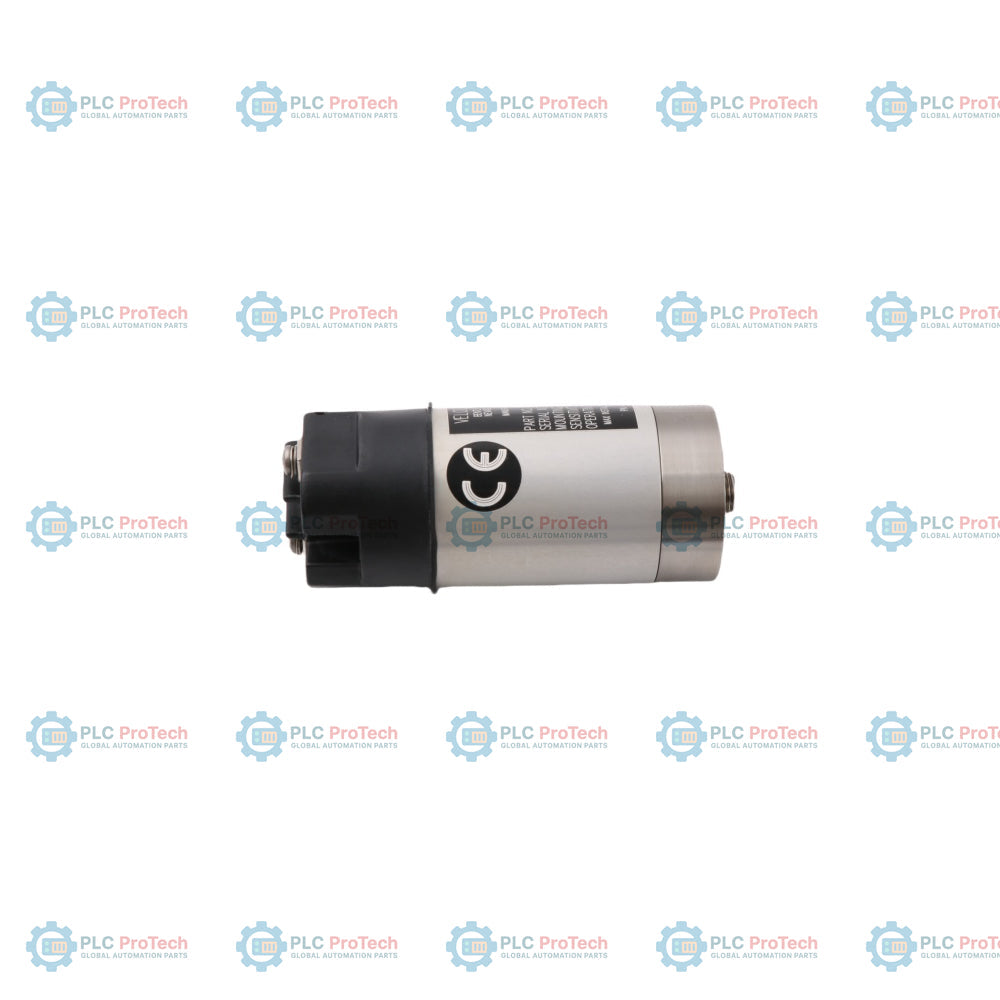

Trasduttore di velocità Seismoprobe serie 9200 Bently Nevada 9200-03-05-10-00

Descrizione

Il 9200-03-05-10-00 È un trasduttore di velocità a bobina mobile a 2 fili progettato per la misurazione assoluta delle vibrazioni di strutture di carcasse, alloggiamenti dei cuscinetti o componenti strutturali. Funzionando secondo un principio elettrodinamico ad autogenerazione, questo 9200-03-05-10-00 Il Seismoprobe trasforma la velocità meccanica in un segnale di tensione proporzionale senza richiedere un'alimentazione esterna per l'eccitazione. Il design a bobina mobile offre una solida resistenza ai falsi interventi o al degrado del segnale tipicamente indotti da impatti, urti o eccitazioni impulsive in prossimità di apparecchiature alternative o rotanti pesanti. Il trasduttore è dotato di un'interfaccia con morsettiera montata superiormente per la terminazione elettrica sul campo e si installa su superfici piane delle macchine tramite un prigioniero filettato, consentendo l'integrazione diretta nei sistemi di protezione dei macchinari, nei sistemi di controllo distribuiti (DCS) o nei monitor di gestione degli asset di stabilimento.

Caratteristiche

• Architettura elettrodinamica a bobina mobile che offre un'elevata immunità ai falsi interventi causati da urti o impatti ad alta frequenza.
• Il design passivo ad autogenerazione elimina la necessità di alimentatori esterni per loop o moduli.
• Connettività elettrica a 2 fili per un cablaggio di campo semplice e la trasmissione del segnale su lunghe distanze.
• La disposizione della morsettiera montata superiormente facilita la configurazione flessibile dei cavi di campo regionali.
• Struttura robusta progettata per mantenere la fedeltà delle misurazioni in condizioni di vibrazioni continue della carcassa dei macchinari.

Applicazioni

• Monitoraggio delle vibrazioni orizzontali su grandi pompe e ventilatori industriali.
• Misurazione della velocità della carcassa degli alloggiamenti dei cuscinetti su turbine a vapore e a gas.
• Monitoraggio strutturale delle carcasse dei riduttori e dei telai di supporto.
• Monitoraggio delle vibrazioni della carcassa su motori industriali, generatori e soffianti.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Preparazione della superficie: Preparare una superficie piana, pulita e liscia sull'alloggiamento del cuscinetto o sull'involucro della macchina. Assicurarsi che l'area sia priva di ruggine, vernice o grasso per garantire una corretta trasmissione meccanica.
• Filettatura meccanica: Fissare saldamente il trasduttore alla superficie preparata utilizzando il perno di montaggio filettato M10x1. Serrare il perno di montaggio della base a una coppia di 5.6 Nm (50 in lb). Rispettare rigorosamente questo limite per evitare la deformazione dell'involucro.
• Verifica dell'orientamento: Allineare il trasmettitore esclusivamente per il funzionamento orizzontale (90 gradi +-2.5 gradi rispetto alla verticale). Un disallineamento oltre questo intervallo altera la fisica della sospensione interna e causa gravi errori di misurazione.
• Integrità del connettore: Quando si collegano i componenti del cablaggio sul campo, serrare i morsetti del connettore a una coppia di 1.41 Nm (12.5 in lb) per garantire un contatto elettrico sicuro senza danneggiare le filettature della ferramenta.
• Selezione del cavo: Utilizzare un cavo per strumentazione schermato, a 2 conduttori intrecciati e di alta qualità, per trasmettere i segnali dal morsetto superiore al rack della strumentazione.
• Messa a terra dello schermo: Collegare correttamente il filo dello schermo del cavo alla massa della strumentazione o del monitor esclusivamente all'estremità della sala controllo. Isolare il filo dello schermo nella scatola terminale del trasduttore per evitare anelli di massa.
• Prevenzione degli urti: Evitare di colpire o far cadere l'alloggiamento del trasduttore durante le procedure di installazione, per proteggere il meccanismo interno a bobina mobile da deformazioni strutturali.
