Descrizione

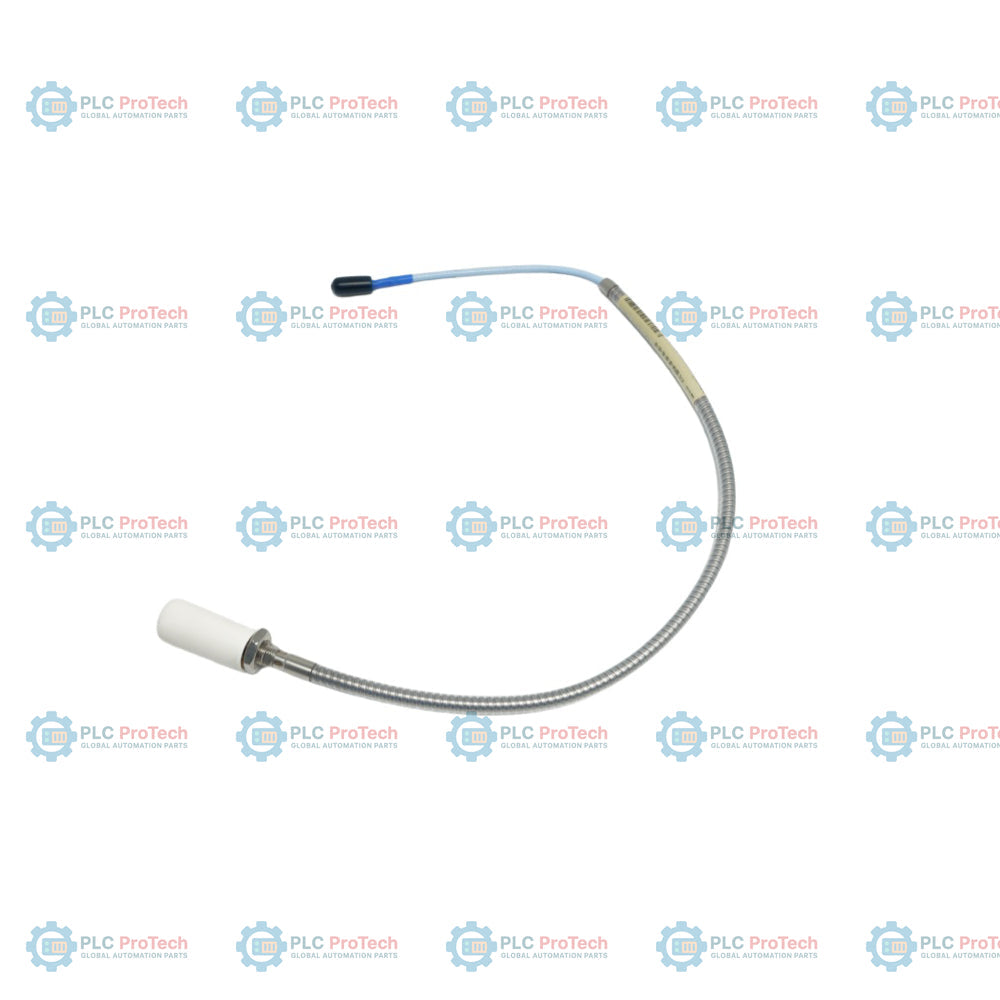

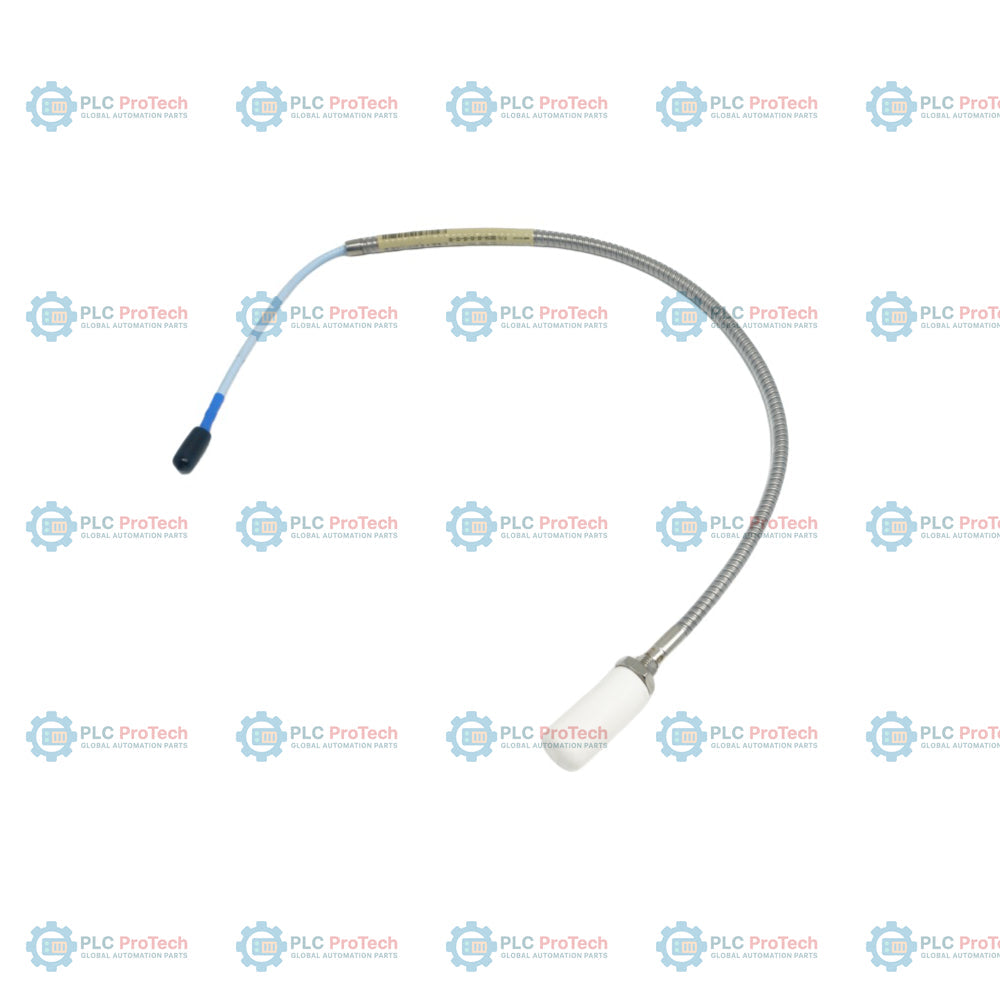

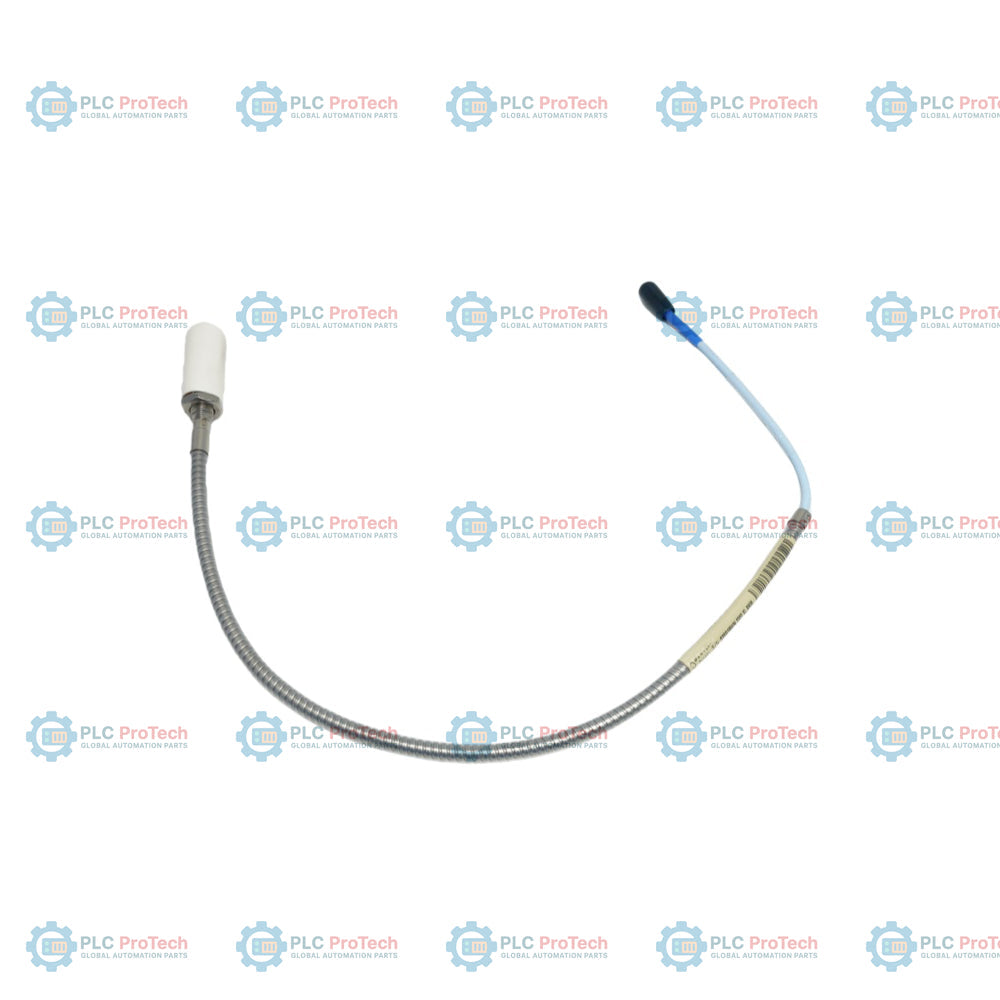

Il Bently Nevada 330104-00-03-10-01-00 è una sonda di prossimità 3300 XL da 8 mm industriale e per impieghi gravosi, progettata per monitorare le vibrazioni e la posizione dell'albero nelle macchine con cuscinetti a film fluido. Questo modello specifico è configurato con filettature metriche M10 x 1 e armatura integrata in acciaio inossidabile, offrendo una robusta protezione fisica ai cavi triassiali esposti ad ambienti industriali difficili, abrasivi e soggetti a tagli. A differenza delle varianti di sonda non corazzate o con filettature imperiali, questo modello metrico presenta una lunghezza del corpo di 30 mm (opzione B: 03) e 0 mm di lunghezza non filettata (opzione A: 00), risultando ideale per fori di montaggio metrici compatti in cui sono richiesti il massimo innesto della filettatura e un ampio intervallo di regolazione. Funziona secondo il principio di misurazione a correnti parassite, creando un sistema di misurazione lineare e altamente preciso quando viene abbinato a un cavo di prolunga 3300 XL standard e a un sensore Proximitor. Dotata di una lunghezza totale di 1,0 metri (3,3 piedi) e di un connettore coassiale ClickLoc miniaturizzato con protezione integrata del connettore (opzione 01), questa configurazione sigilla fisicamente i collegamenti critici dall'olio per turbine, dall'umidità e dai detriti. Non disponendo delle omologazioni degli enti per aree pericolose (opzione E: 00), questa sonda rappresenta una soluzione affidabile e ad alte prestazioni per il monitoraggio standard dei macchinari in aree industriali sicure.

Caratteristiche

• Armatura SST integrata: L'armatura flessibile in acciaio inossidabile AISI 302 o 304, con guaina esterna in FEP, protegge il cavo della sonda da tagli fisici, abrasioni e sollecitazioni meccaniche.
• Protezione del connettore (opzione 01): Il connettore coassiale miniaturizzato ClickLoc accoppiato presenta una guaina protettiva integrata che impedisce l'ingresso di olio industriale, acqua e contaminanti.
• Filettatura completa del corpo: Configurato con 0 mm di lunghezza non filettata (A: 00) su un corpo da 30 mm (B: 03), massimizza la flessibilità di installazione nelle porte metriche M10 x 1.
• Punta della sonda ad alta durata: La punta in solfuro di polifenilene (PPS) stampato resiste al deterioramento chimico, all'umidità e alle alte temperature.
• Cavo coassiale FEP: Il cavo triassiale standard da 75 ohm, isolato con propilene etilenico fluorurato (FEP), garantisce l'integrità del segnale in condizioni di alta temperatura.

Applicazioni

• Turbine a vapore industriali, turbine a gas e generatori.
• Compressori centrifughi e assiali ad alta velocità.
• Riduttori di processo e macchinari con cuscinetti a film fluido.
• Vibrazioni dinamiche dell'albero del rotore e monitoraggio della posizione della spinta assiale.
• Riferimento di fase Keyphasor e misurazioni della velocità di rotazione dell'albero.

Informazioni per l'ordine

Il codice 330104-00-03-10-01-00 Bently Nevada identifica una configurazione precisa. La tabella seguente decodifica questo SKU ordinabile specifico in base alle linee guida ufficiali per la selezione della sonda di prossimità metrica 3300 XL da 8 mm:

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

Per evitare distorsioni del segnale o guasti meccanici durante la sostituzione della sonda, attenersi alle seguenti procedure:

• Coppia di installazione: Non superare la coppia massima nominale della filettatura di 22.6 N-m (200 in-lbf) per le sonde metriche montate frontalmente nelle porte filettate corrispondenti. La coppia di installazione consigliata è 7.5 N-m (66 in-lbf).
• Impegno massimo della filettatura: L’impegno della filettatura nei fori filettati metrici M10 x 1 non deve superare 15 mm per evitare il grippaggio della filettatura.
• Distanza aria della sonda: Calibrare e regolare con spessori la distanza aria della sonda a circa 1.27 mm (50 mil) per stabilire la calibrazione standard al punto medio (-10 Vdc sui sistemi 3300 XL Proximitor).
• Instradamento del cavo corazzato: Assicurarsi che il cavo corazzato sia instradato con un raggio di curvatura non inferiore a 25.4 mm (1.0 in) per evitare di danneggiare i conduttori coassiali sotto la corazza.
• Guarnizioni protettive del manicotto: Far scorrere saldamente il protettore del connettore integrato dell’Opzione 01 sulla connessione coassiale. Non applicare nastro in silicone in caso di esposizione all’olio per turbine.

Conformità e certificazioni

Questa configurazione della sonda Bently Nevada soddisfa i requisiti standard per i macchinari industriali:

• Marchio CE: Pienamente conforme alle direttive dell’Unione europea, comprese le direttive EMC e sulla sicurezza dei macchinari.
• RoHS: Conforme alla Direttiva sulla restrizione dell’uso di sostanze pericolose.
• Approvazione per aree pericolose in Cina (-CN): Non applicabile. Poiché questo SKU è ordinato con l’Opzione E: 00 (Opzione di approvazione dell’ente: non richiesta), sull’etichetta non sono riportati certificati di protezione antideflagrante o di sicurezza intrinseca. Per applicazioni che richiedono la conformità NEPSI, CCC o altri requisiti locali cinesi per aree pericolose, specificare la variante con suffisso -CN oppure selezionare l’Opzione E: 05.
