Descrizione

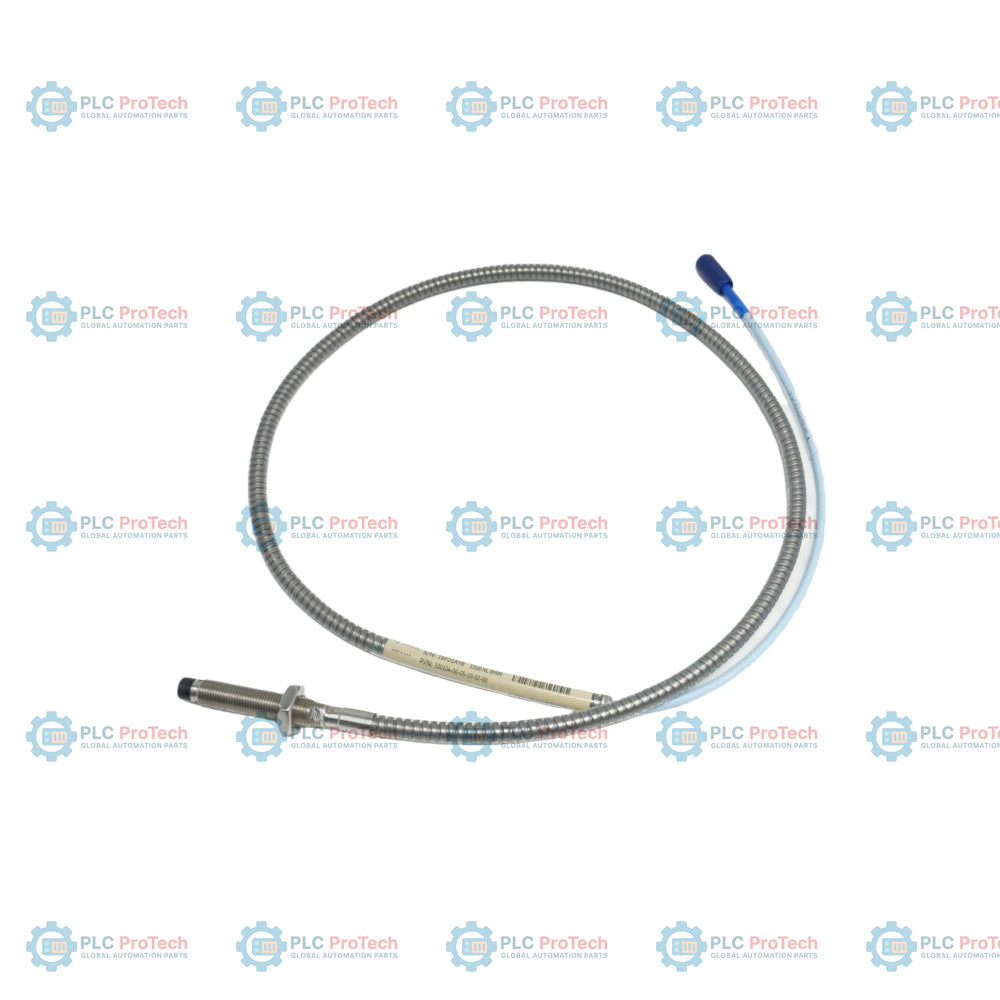

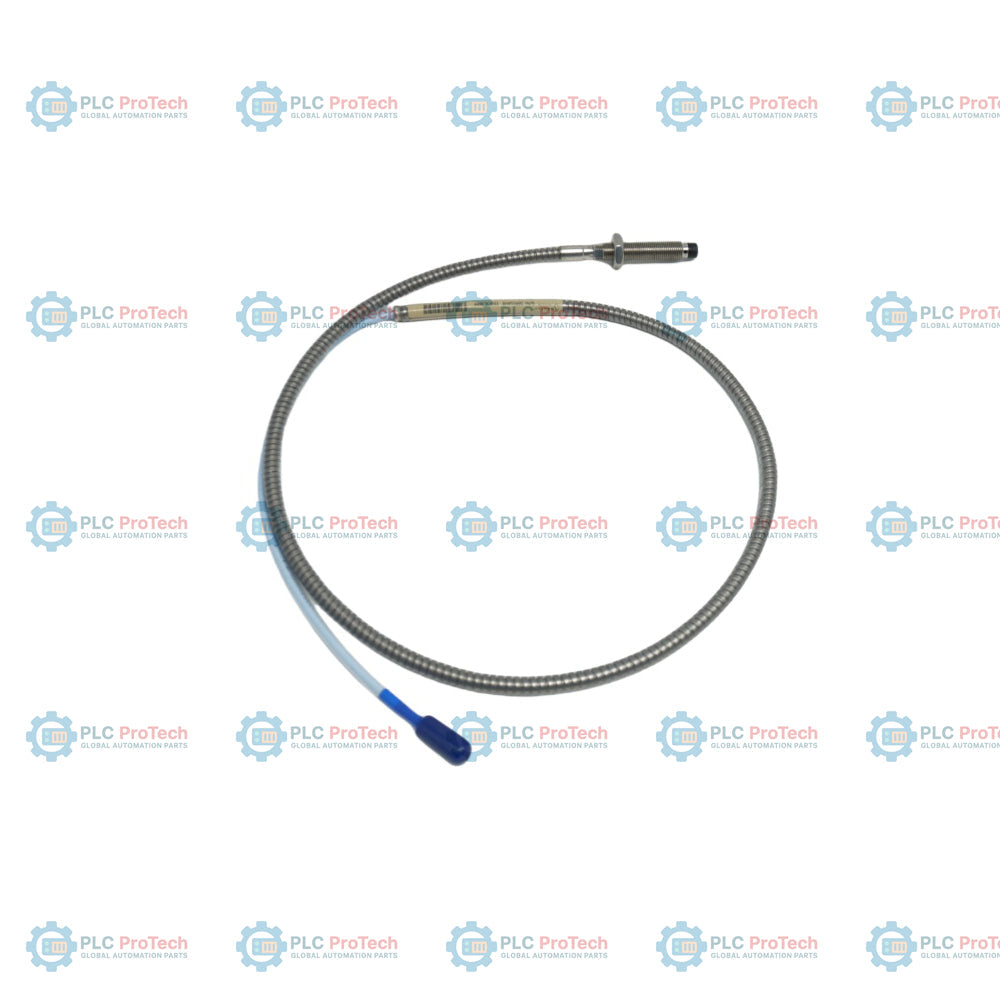

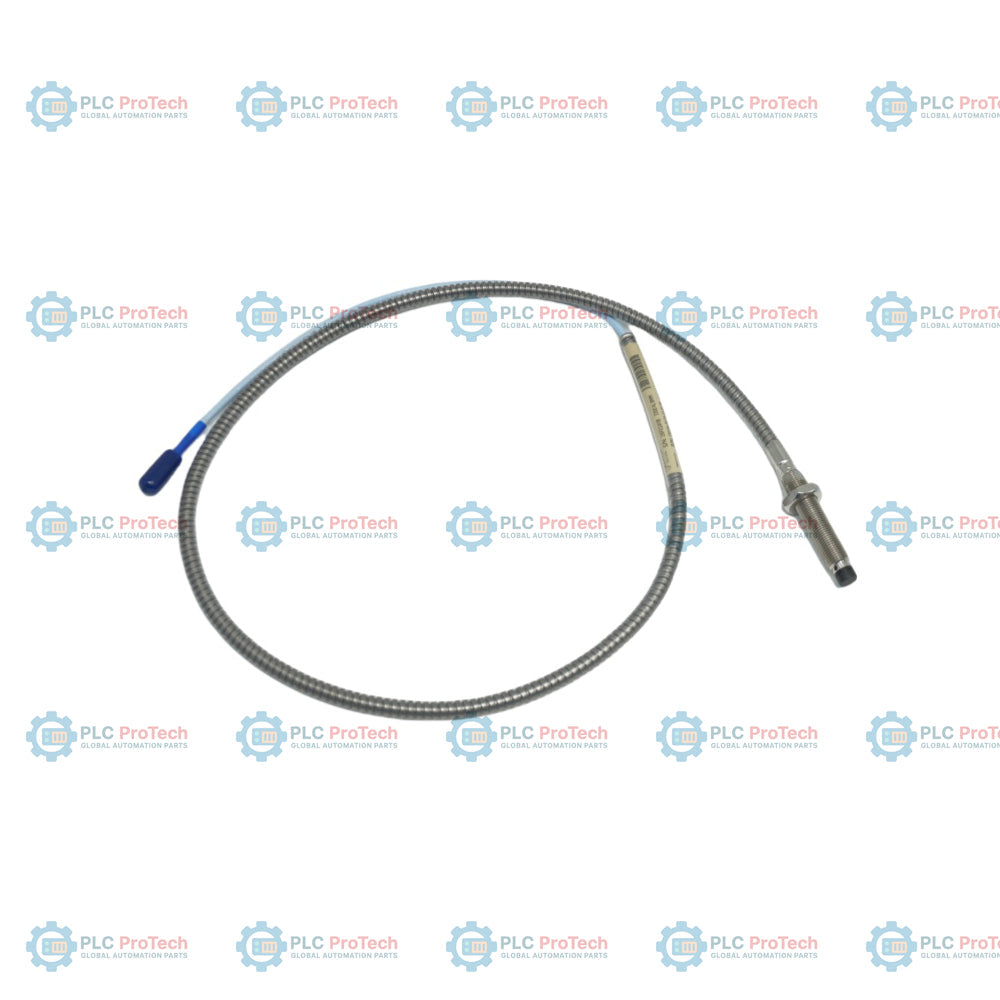

Il corpo della sonda metrica M10 x 1 completamente filettato (opzione 00), con una lunghezza del corpo di 50 mm (opzione 05), una lunghezza totale di 1,0 m (opzione 10) e un'armatura integrata in acciaio inossidabile (330104), definisce questa specifica configurazione della sonda di prossimità — 330104-00-05-10-02-00. Questa unità include un connettore coassiale ClickLoc miniaturizzato su un cavo standard (opzione 02) e non richiede approvazioni da parte di enti (opzione 00).

Questa configurazione corazzata offre una protezione fisica contro abrasione, schiacciamento e forze di taglio in ambienti difficili, distinguendosi dalle versioni standard non corazzate come la 330103. La filettatura metrica M10 x 1 consente l'installazione diretta in corpi macchina maschiati, misurando le vibrazioni dinamiche dell'albero o la posizione assiale mediante l'abbinamento con un cavo di prolunga 3300 XL e un sensore Proximitor 3300 XL.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0 mm, fornendo un corpo completamente filettato per la massima regolazione della profondità di installazione.
• L'opzione 05 indica una lunghezza complessiva del corpo di 50 mm con filettature metriche M10 x 1.
• L'opzione 10 fornisce una lunghezza totale del cavo di 1,0 metro (3,3 piedi), adatta al collegamento diretto o all'accoppiamento con cavi di prolunga standard.
• L'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato senza protezione del connettore su un cavo standard.
• Una robusta armatura flessibile in acciaio inossidabile integrata copre il cavo del trasduttore, proteggendolo da danni meccanici e dall'ingresso di fluidi in ambienti industriali aggressivi.
• L'approvazione dell'ente per l'opzione 00 indica che con questa configurazione non sono inclusi certificati speciali per aree pericolose.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della posizione assiale su turbine a vapore, turbine a gas e compressori.
• Pompe industriali, riduttori e motori elettrici con filettature metriche del corpo.
• Applicazioni gravose che richiedono una guaina fisica per cavi, per resistere a usura fisica, abrasione o schiacciamento meccanico.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• È richiesta una distanza minima di 8,0 mm dal metallo circostante per evitare interferenze del target nella visione laterale.
• Montare saldamente la sonda all'interno di una carcassa o staffa della macchina filettata con filettatura M10 x 1, mantenendo la coppia di serraggio entro i valori raccomandati per l'innesto di filettature metriche standard.
• Impostare il traferro elettrico sull'offset nominale target (in genere 1,27 mm o 50 mil), corrispondente al punto medio dell'intervallo di uscita lineare del Proximitor (circa -10 Vcc).
• Instradare il cavo corazzato attraverso aree pulite, evitando schiacciamenti o piegature con un raggio inferiore al raggio di curvatura minimo raccomandato.
