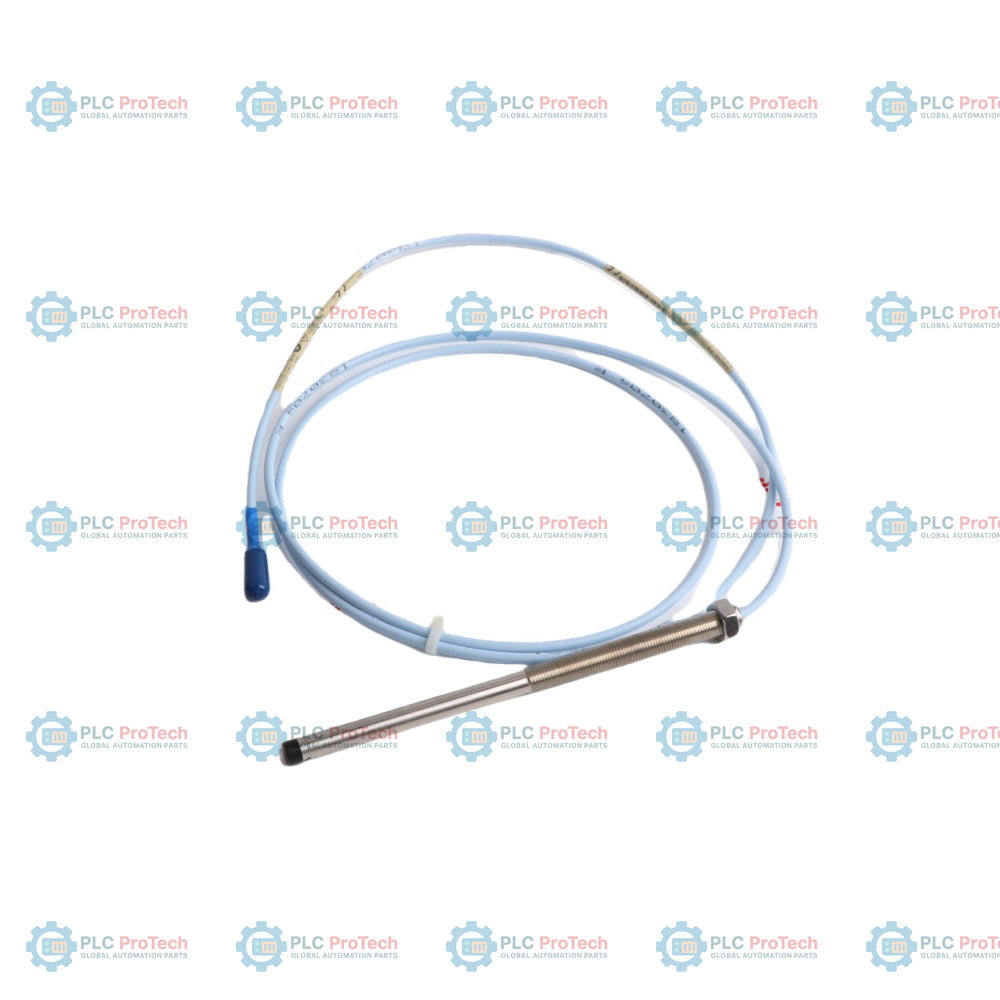

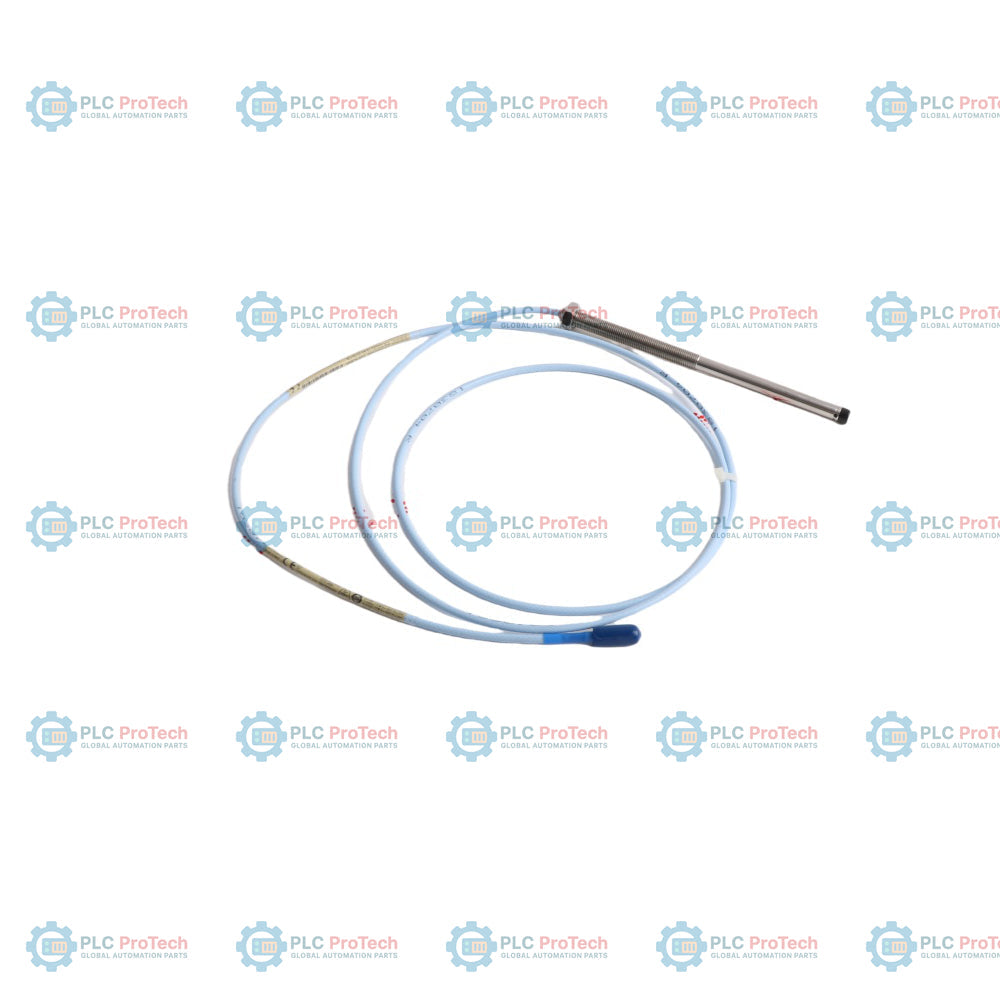

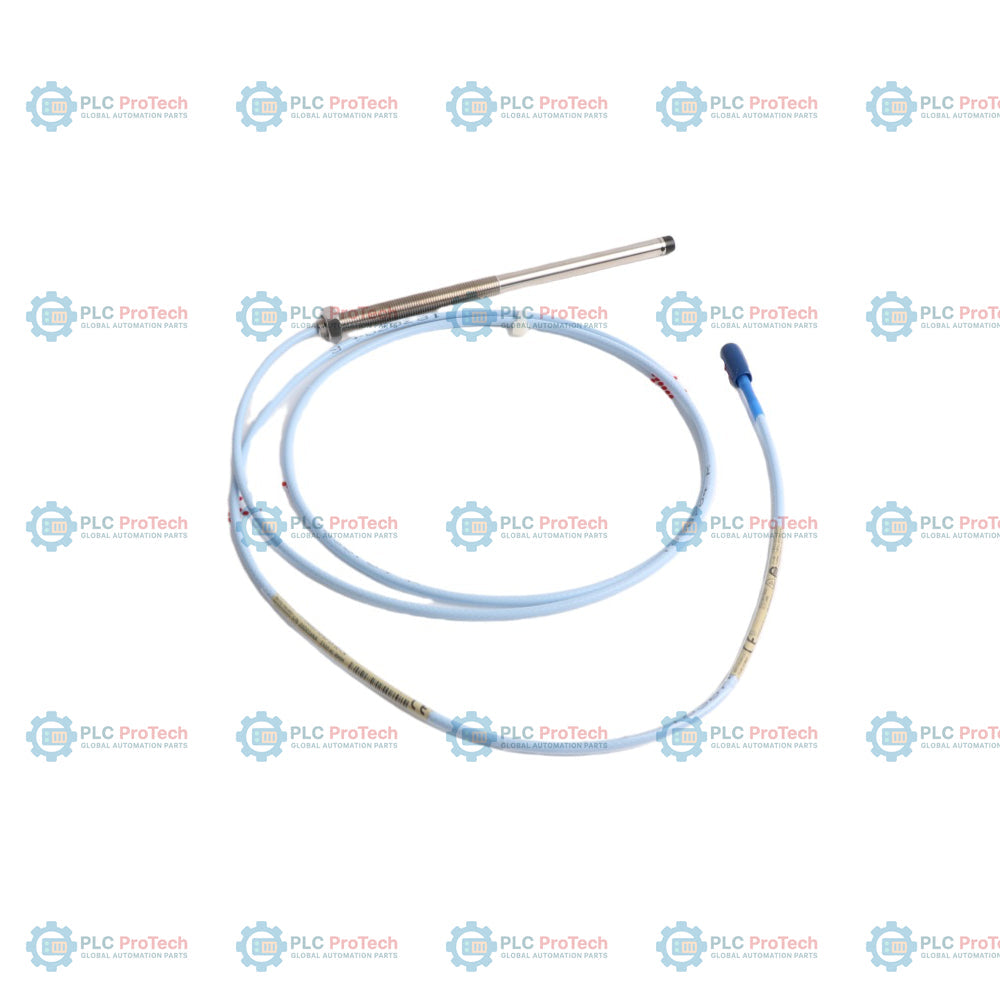

Bently Nevada 330101-30-60-05-01-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il Bently Nevada 330101-30-60-05-01-05 è una configurazione specializzata del sistema di sonde di prossimità 3300 XL da 8 mm, progettata per la protezione senza contatto dei macchinari. Questa variante specifica presenta una lunghezza non filettata di 3,0 pollici (opzione 30) e una lunghezza complessiva della custodia di 6,0 pollici (opzione 60), con filettature standard 3/8-24 UNF, ed è progettata per applicazioni con montaggio filettato che richiedono una penetrazione profonda nell'alloggiamento. Viene fornita con una lunghezza totale ultra-corta di 0,5 metri (1,6 piedi) (opzione 05) per collegarsi ordinatamente a scatole di giunzione o cavi di prolunga vicini, eliminando l'eccesso di cavo. Questa sonda è dotata di un connettore coassiale miniaturizzato ClickLoc con una protezione del connettore preinstallata su un cavo standard non armato (opzione 01). È completamente approvata con certificazioni CSA, ATEX e IECEx per aree pericolose (opzione 05), rendendola adatta ad ambienti volatili nelle operazioni di raffinerie, impianti petrolchimici e centrali elettriche.

La sonda funziona come parte del sistema di trasduttori 3300 XL da 8 mm, in combinazione con un sensore Proximitor della serie 330180 e un cavo di prolunga compatibile. Questo sistema funziona secondo il principio delle correnti parassite per misurare con precisione la vibrazione dinamica dell'albero, la posizione assiale e la velocità dei macchinari rotanti critici. Generando un campo elettromagnetico ad alta frequenza sulla punta da 8 mm, il trasduttore monitora le variazioni della distanza tra la sonda e il materiale target (in genere acciaio AISI 4140) con eccezionale precisione. La tensione di uscita risultante fornisce un'indicazione diretta dello spostamento del rotore ai sistemi di monitoraggio PLC, DCS o Bently Nevada 3500, garantendo una protezione immediata contro guasti catastrofici dei macchinari.

Caratteristiche

• Configurazione specifica della custodia: Progettata con una sezione non filettata di 3,0 pollici e una lunghezza complessiva della custodia filettata di 6,0 pollici (filettature 3/8-24 UNF), senza armatura meccanica.
• Lunghezza totale ultra-corta: La lunghezza totale della sonda di 0,5 metri (1,6 piedi) riduce al minimo l'ingombro locale del cavo e offre un percorso diretto verso il collegamento del cavo di prolunga.
• Connettore ClickLoc con protezione: Dispone di un connettore coassiale miniaturizzato ClickLoc placcato in oro, abbinato a una robusta protezione del connettore per impedire l'ingresso di umidità e contaminanti.
• Rilevamento a correnti parassite ad alta precisione: fornisce una misurazione affidabile e ad alta risoluzione dello spostamento senza contatto, con un fattore di scala incrementale (ISF) nominale di 7.87 V/mm (200 mV/mil) se abbinata ai componenti standard 3300 XL.
• Certificata per aree pericolose: pienamente approvata secondo gli standard ATEX, IECEx e CSA (opzione 05) per l'impiego in aree industriali classificate per zone.
• Struttura robusta: dotata di una punta in solfuro di polifenilene (PPS) e di un corpo della sonda in acciaio inossidabile per resistere a vibrazioni estreme e all'esposizione a sostanze chimiche aggressive.

Applicazioni

Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni dinamiche del rotore su turbine a vapore e a gas ad alta velocità.
• Misurazioni della posizione assiale dell'albero e dello spostamento di spinta in grandi compressori industriali.
• Rilevamento delle vibrazioni radiali e della velocità su pompe critiche per l'acqua di raffreddamento e turbomacchinari.
• Allineamento dell'albero dei generatori idroelettrici e monitoraggio del gioco dei cuscinetti.
• Montaggio permanente all'interno di alloggiamenti dei cuscinetti e carter delle macchine per la protezione di macchinari dell'industria pesante.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Un'installazione corretta è fondamentale per garantire letture accurate delle vibrazioni e prevenire danni alla sonda:

• Impostazione della distanza della sonda: Montare la sonda con la distanza appropriata secondo la calibrazione del sistema, generalmente impostata su -9 Vdc (circa 1.27 mm o 50 mil) per il monitoraggio delle vibrazioni radiali.
• Instradamento dei cavi: Instradare sempre il cavo della sonda lontano da linee ad alta tensione o fonti di interferenze elettromagnetiche. Utilizzare procedure appropriate di schermatura e messa a terra per la catena del trasduttore.
• Verifica della lunghezza minima non filettata: Assicurarsi che la parte non filettata (3.0 pollici) della sonda non entri in contatto né si blocchi durante l'inserimento. La lunghezza non filettata deve essere inferiore di almeno 0.8 pollici rispetto alla lunghezza complessiva del corpo.
• Limiti di innesto della filettatura: Per filettature standard 3/8-24 UNF, la lunghezza massima di innesto della filettatura non deve superare 0.563 pollici per evitare il grippaggio.
• Gestione del connettore: Il connettore ClickLoc è progettato per il serraggio manuale. Non serrare eccessivamente quando si collegano la sonda e i cavi di prolunga. Il protettore integrato del connettore protegge dall'ingresso di fluidi e particelle.

Conformità e certificazioni

Se configurata con l'Opzione 05, questa sonda è certificata per aree pericolose secondo i quadri normativi globali per la protezione contro le esplosioni:

• ATEX/IECEx: A sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e a prova di scintille/con sicurezza aumentata (Ex nA IIC, Ex ec IIC T5...T1 Gc) quando collegato a una barriera di sicurezza Bently Nevada e a sistemi Proximitor compatibili.
• CSA: Approvato per ambienti pericolosi di Classe I, Divisione 1/2, Gruppi A, B, C e D.
