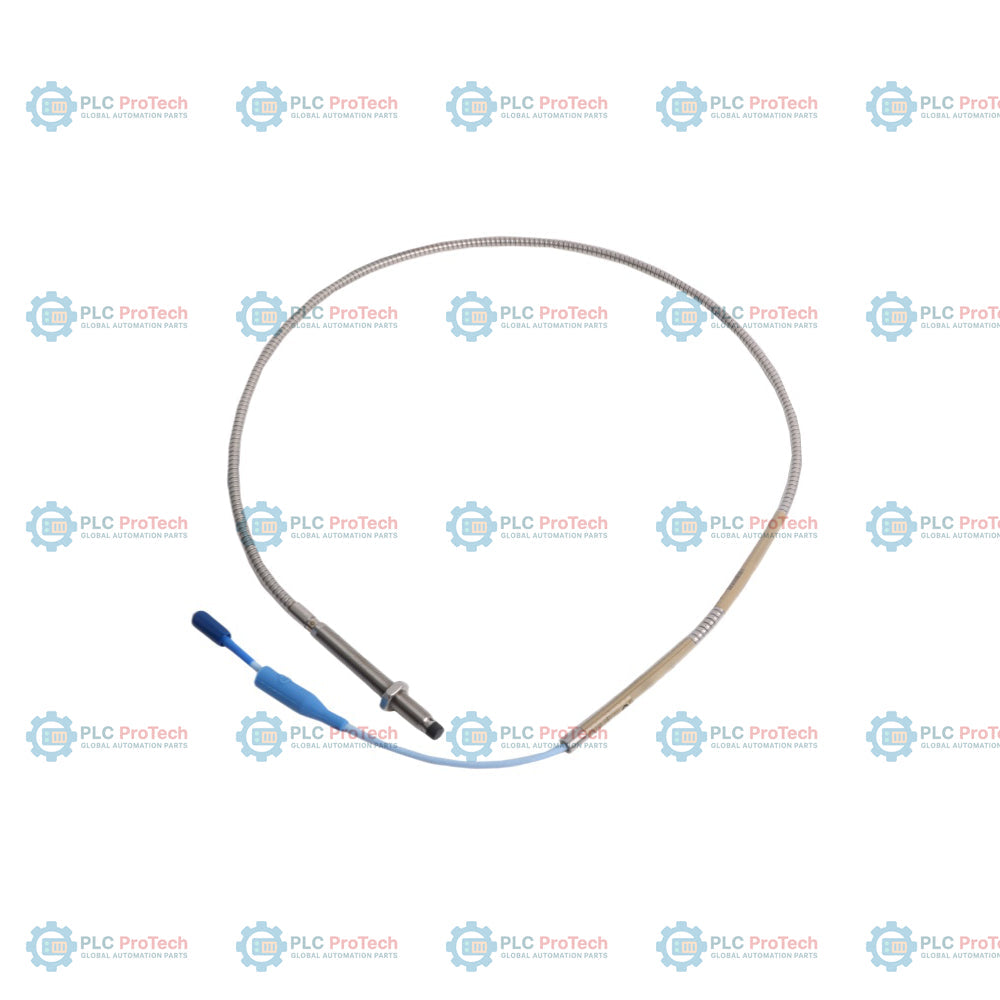

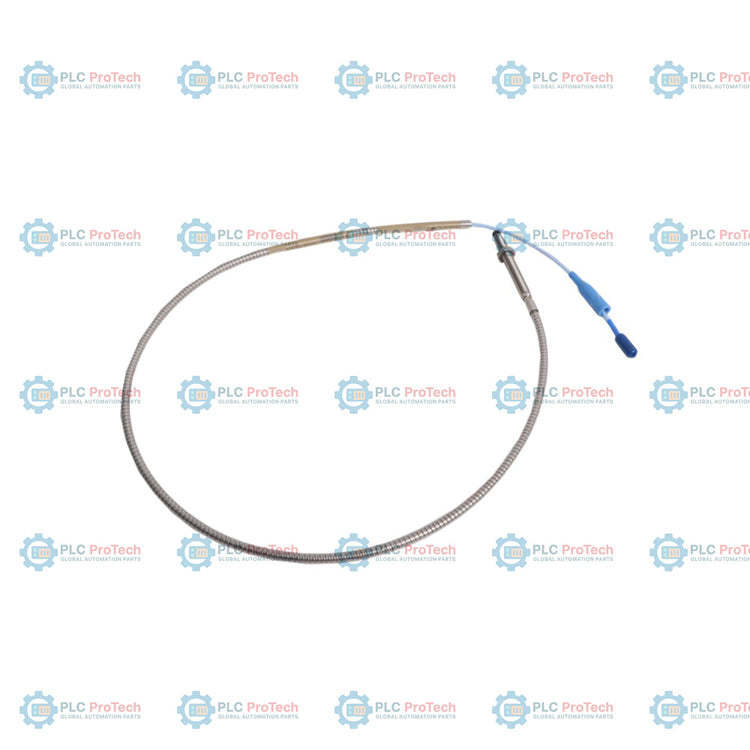

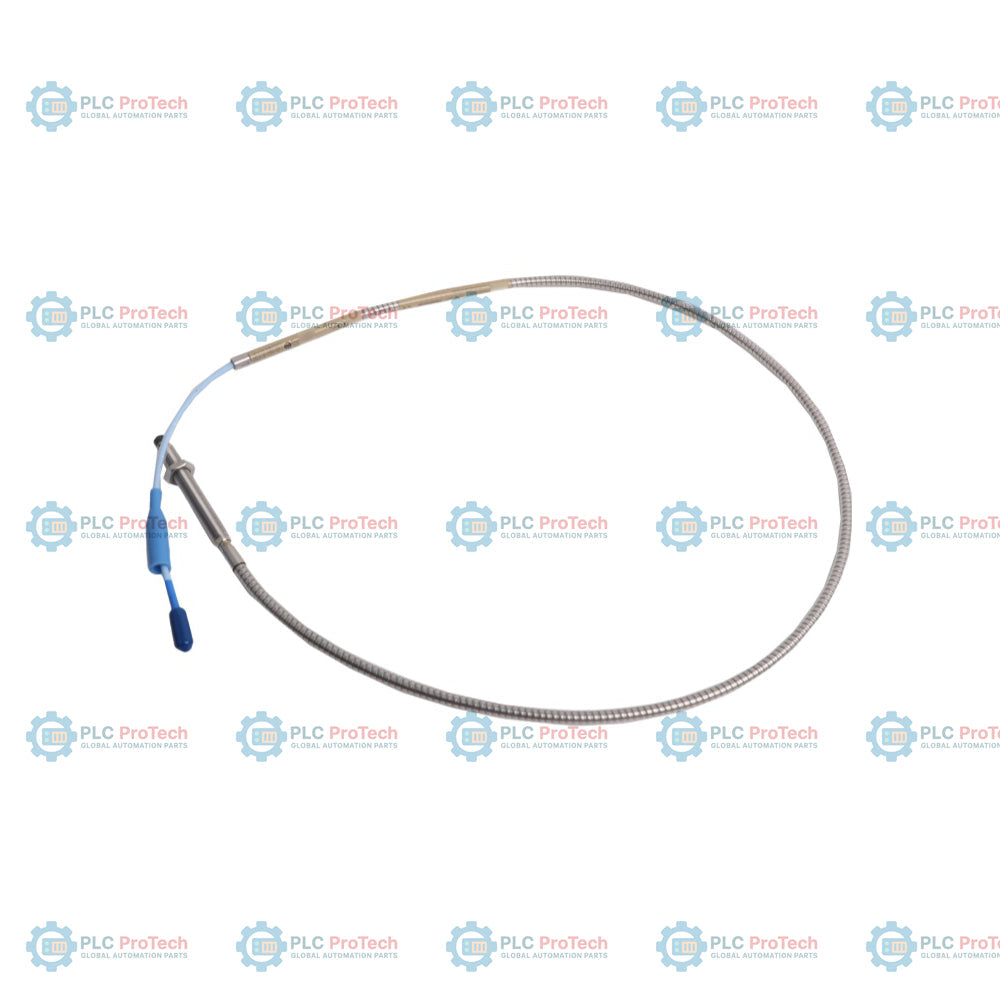

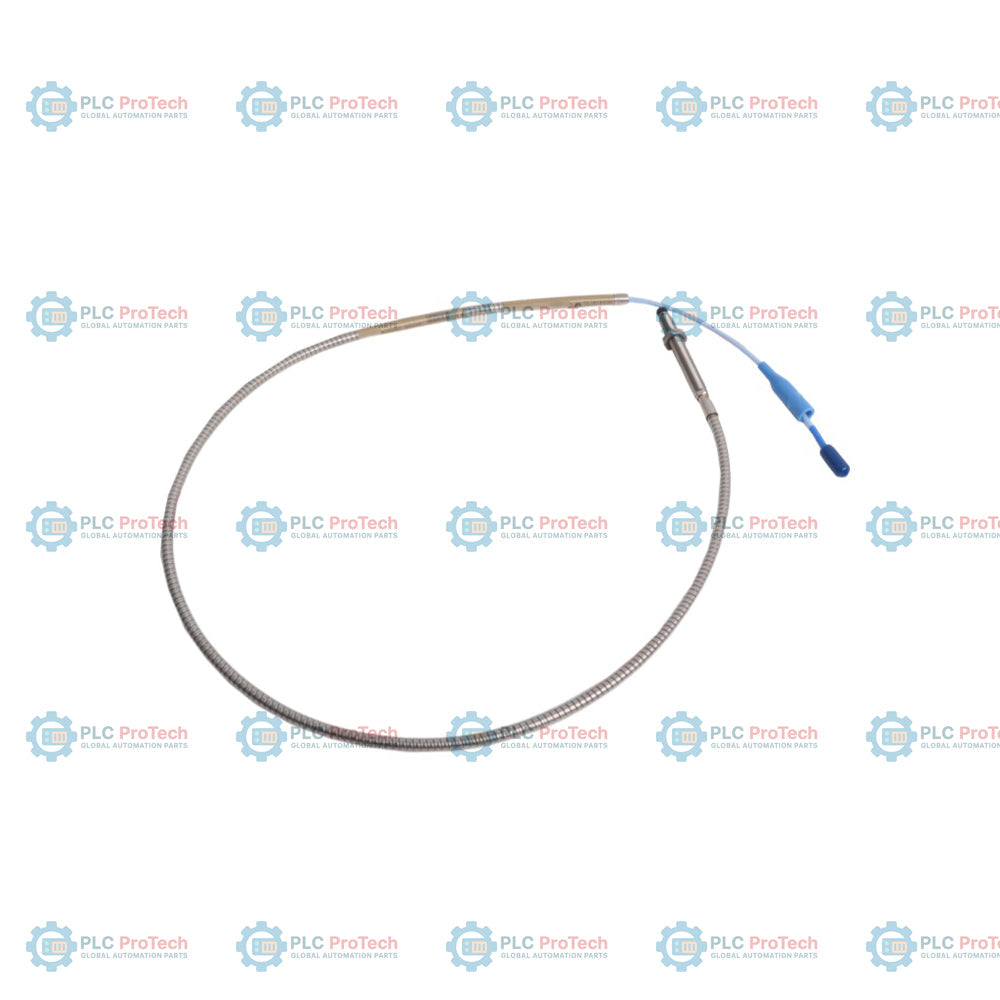

Bently Nevada 330104-00-08-50-01-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 00 (0 mm non filettati), l'opzione 08 (lunghezza complessiva della custodia di 80 mm) e l'opzione 50 (lunghezza totale di 5,0 m con armatura) specificano questa configurazione di sonda di prossimità con filettatura metrica — 330104-00-08-50-01-05 Sonda di prossimità 3300 XL da 8 mm. Dotata di una filettatura M10 x 1, questa configurazione viene fornita con un'armatura integrata in acciaio inossidabile per proteggere il cavo triassiale isolato in FEP da usura meccanica, abrasione e fluidi da taglio in ambienti difficili. È dotata di un connettore coassiale miniaturizzato ClickLoc con una protezione del connettore preinstallata (opzione 01) e dispone delle omologazioni CSA, ATEX e IECEx (opzione 05) per l'impiego in aree pericolose classificate.

Questa configurazione specifica differisce dai modelli metrici analoghi non corazzati perché include un'armatura protettiva flessibile in acciaio inossidabile AISI 302 o 304, con una guaina esterna protettiva in FEP sull'intera lunghezza del cavo di 5 metri. Poiché ha una lunghezza totale di 5,0 metri, questa sonda si collega direttamente a un sensore Proximitor 3300 XL da 5 metri senza richiedere un cavo di prolunga intermedio, riducendo al minimo le connessioni elettriche e il rumore di trasmissione nel circuito di misurazione delle vibrazioni. La custodia completamente filettata da 80 mm consente la massima regolazione della profondità all'interno delle porte di montaggio filettate, facilitando la regolazione precisa della distanza del sensore per misurare vibrazioni radiali, posizione dell'albero o velocità.

Caratteristiche

• Configurazione con filettatura metrica M10 x 1, armatura flessibile integrata in acciaio inossidabile AISI 302 o 304 e guaina esterna in FEP.
• L'opzione 00 specifica una lunghezza non filettata di 0 mm, rendendo la custodia della sonda da 80 mm completamente filettata per la massima regolazione di montaggio.
• L'opzione 08 specifica una lunghezza complessiva della custodia di 80 mm, per adattarsi alle profondità tipiche di penetrazione nella custodia della macchina.
• L'opzione 50 offre una lunghezza totale del cavo di 5,0 metri (16,4 piedi), progettata per adattarsi ai sistemi di sensori Proximitor da 5 metri.
• L'opzione 01 include un connettore coassiale miniaturizzato ClickLoc con una protezione integrata del connettore per impedire la contaminazione ambientale e l'ingresso di umidità.
• L'opzione 05 certifica la conformità agli standard CSA, ATEX e IECEx per l'installazione in atmosfere pericolose ed esplosive con presenza di gas.
• Materiale della punta della sonda in solfuro di polifenilene (PPS), stampato per garantire la resistenza a lubrificanti industriali aggressivi e all'esposizione a sostanze chimiche.
• Guarnizione di tenuta alla pressione con O-ring in Viton integrata nella punta della sonda, per resistere ai differenziali di pressione.

Applicazioni

• Monitoraggio delle vibrazioni dei macchinari con cuscinetti a film fluido e della posizione dell'albero.
• Turbine a vapore, turbine a gas, compressori centrifughi e motori elettrici negli impianti di generazione elettrica e petrolchimici.
• Misurazioni delle vibrazioni radiali e della posizione assiale (spinta).
• Applicazioni di riferimento di fase e misurazione della velocità Keyphasor.
• Ambienti industriali difficili che richiedono protezione meccanica dei cavi contro tagli e abrasioni.

Informazioni per l'ordinazione

La configurazione 330104-00-08-50-01-05 è decodificata dalle opzioni ufficiali del sistema di trasduttori di prossimità 3300 XL 8 mm di Bently Nevada:

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

La corretta installazione della sonda di prossimità metrica prevede diversi passaggi fondamentali per mantenere la calibrazione del sensore ed evitare danni fisici:

• Verificare che la lunghezza di innesto della filettatura non superi 15 mm, per evitare inceppamenti durante l'installazione nella porta di montaggio filettata M10 x 1.
• Impostare il gap iniziale della sonda (in genere 1,27 mm o 50 mil) utilizzando un voltmetro per misurare la tensione di uscita del Proximitor (in genere -10 Vcc al centro dell'intervallo lineare).
• Assicurarsi che il raggio di curvatura minimo del cavo armato sia di almeno 25,4 mm (1,0 in) durante la posa, per evitare danni ai conduttori interni.
• Utilizzare il protettore del connettore preinstallato (Option 01) per sigillare il punto di giunzione tra sonda e cavo. Non utilizzare nastro in silicone se il collegamento è esposto all'olio della turbina.
• Verificare che la lunghezza totale della sonda corrisponda alla calibrazione del Proximitor; una sonda da 5,0 metri deve essere collegata esclusivamente a un sensore Proximitor da 5 metri.

Conformità e certificazioni

Questa configurazione della sonda 3300 XL dispone di certificazioni per aree pericolose nell'ambito del pacchetto di approvazione dell'ente Option 05:

• ATEX/IECEx: Ex ia IIC T4/T5 Ga a sicurezza intrinseca, Ex ia IIIC T90C/T105C Dc per le zone 0, 1 e 2.
• CSA/US: Classe I, Zona 0, AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Non incendiabile: Classe I, Divisione 2, Gruppi A, B, C, D se installato secondo il disegno 140979.
• Marcatura CE: Conforme alle direttive europee applicabili in materia di compatibilità elettromagnetica e ambiente.
