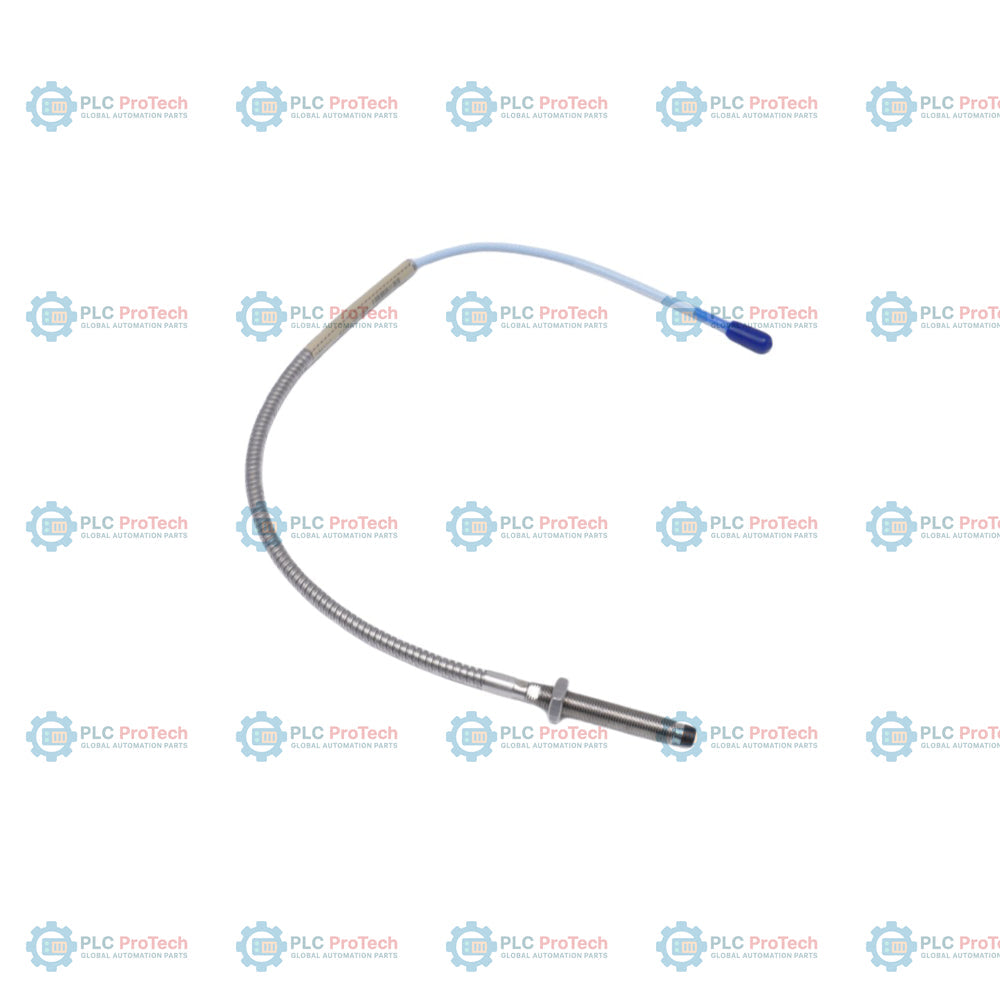

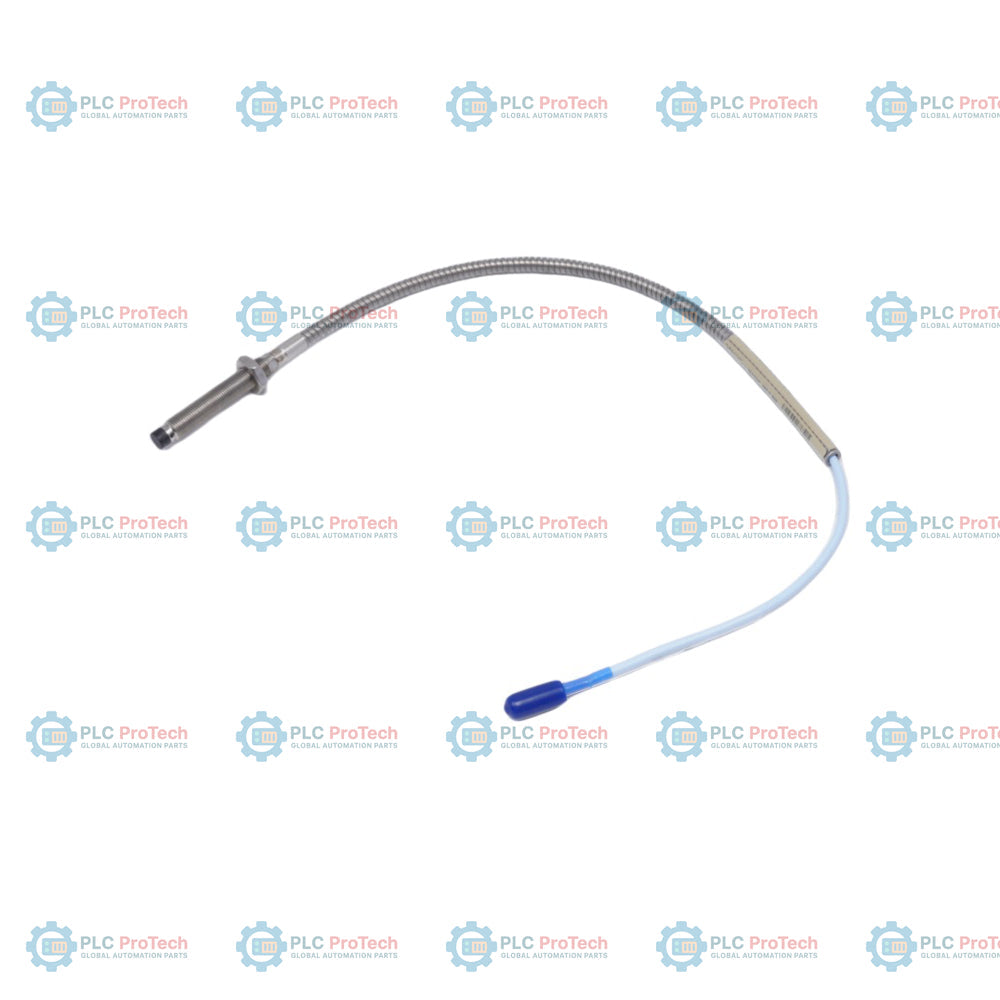

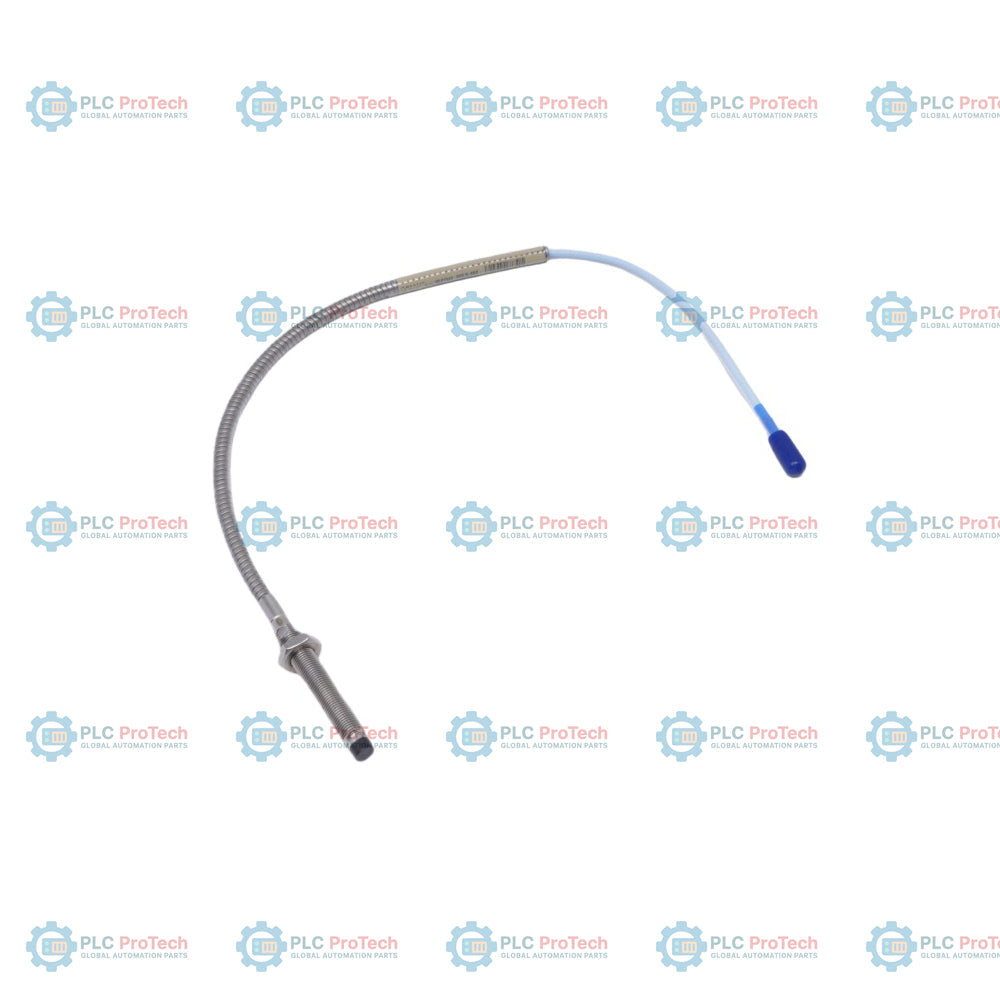

330104-00-06-05-02-00: Sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1, armatura protettiva integrata, lunghezza non filettata di 0 mm, lunghezza complessiva del corpo di 60 mm e lunghezza totale di 0,5 metri. Questa configurazione utilizza un connettore coassiale ClickLoc miniaturizzato su un cavo standard senza protezione del connettore ed è specificata senza approvazioni da parte di enti competenti.
Questa sonda opera all'interno del sistema di trasduttori di prossimità 3300 XL da 8 mm, interfacciandosi con un sensore Proximitor 3300 XL e un cavo di prolunga 3300 XL. Utilizza i principi di misurazione a correnti parassite per misurare le vibrazioni, la posizione e la velocità dell'albero su macchinari rotanti. L'armatura integrata in acciaio inossidabile rivestito in FEP protegge il cavo coassiale da abrasioni fisiche, impatti meccanici ed esposizione chimica in ambienti industriali difficili.
Gli scenari tipici dell'industria pesante includono:
| Opzione / Segmento | Codice su questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330104-00-06-05-02-00 | Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura |
| Opzione A - Lunghezza non filettata | 00 | Lunghezza non filettata di 0 mm |
| Opzione B - Lunghezza complessiva del corpo | 06 | Lunghezza dell'involucro di 60 mm |
| C - Opzione lunghezza totale | 05 | 0,5 metri (1,6 piedi) |
| D - Opzione tipo di connettore e cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| E - Opzione di approvazione degli enti | 00 | Non richiesto / Nessuna approvazione degli enti |
| Parametro | Valore |
|---|---|
| Produttore | Bently Nevada (Baker Hughes) |
| Codice articolo | 330104-00-06-05-02-00 |
| Serie del prodotto | 3300 XL 8 mm |
| Diametro della punta della sonda | 8,0 mm |
| Dimensione della filettatura | M10 x 1 |
| Lunghezza della filettatura (lunghezza dell'involucro) | 60 mm |
| Lunghezza non filettata | 0 mm |
| Materiale dell'armatura | Armatura in acciaio inossidabile rivestita in FEP |
| Diametro esterno massimo dell'armatura | 7,67 mm (0,302 pollici) massimo |
| Lunghezza totale | 0,5 metri (1,6 piedi) |
| Tipo di connettore | Connettore coassiale ClickLoc maschio miniaturizzato |
| Resistenza CC nominale della sonda | 7,45 ohm +/- 0,50 ohm (dal conduttore centrale al conduttore esterno) |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale dell'involucro della sonda | Acciaio inossidabile AISI 303 (S30300) |
| Temperatura di esercizio e stoccaggio | Da -52 °C a +177 °C (da -62 °F a +350 °F) |
| Materiale di tenuta | O-ring in Viton |
| Peso | 0,16 kg |
| Dimensioni | 150 mm x 150 mm x 25 mm (A x L x P) |
| Componente del connettore | Specifiche / Tipo |
|---|---|
| Tipo di connettore | Connettore coassiale ClickLoc maschio miniaturizzato |
| Materiale | Ottone placcato oro o rame berillio placcato oro |
| Diametro esterno massimo | 7,24 mm (0,285 pollici) |
| Interfaccia di connessione | Conduttore centrale (segnale) e conduttore esterno (schermatura) |
| Indicazione / Limite | Requisito |
|---|---|
| Impegno massimo della filettatura | 15 mm |
| Serraggio del connettore | Serraggio manuale per connettori ClickLoc gold 3300 XL |
| Raggio minimo di curvatura del cavo | 25,4 mm (1,0 pollici) |
| Materiale del bersaglio | Acciaio AISI 4140 (bersaglio di calibrazione standard) |
| Distanza nominale | 1,27 mm (50 mil) |
| Standard / Certificazione | Dettagli |
|---|---|
| Direttive EMC | 2014/30/UE (EN 61000-6-2, EN 61000-6-4) |
| Direttive RoHS | 2011/65/UE; China RoHS EFUP 15 anni (SJ/T 11364-2024) |
| Sicurezza funzionale | Capace di SIL 2 (HFT=0), capace di SIL 3 (HFT=1) se utilizzato all'interno di un sistema completo certificato |
| Approvazioni degli enti (opzione 00) | Non richiesta per le aree industriali standard non pericolose |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330104-00-06-05-02-00
Country of origin:United States
Product Type: 3300 XL 8 mm Sonda di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 160g
Dimensions: 150 mm x 150 mm x 25 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
