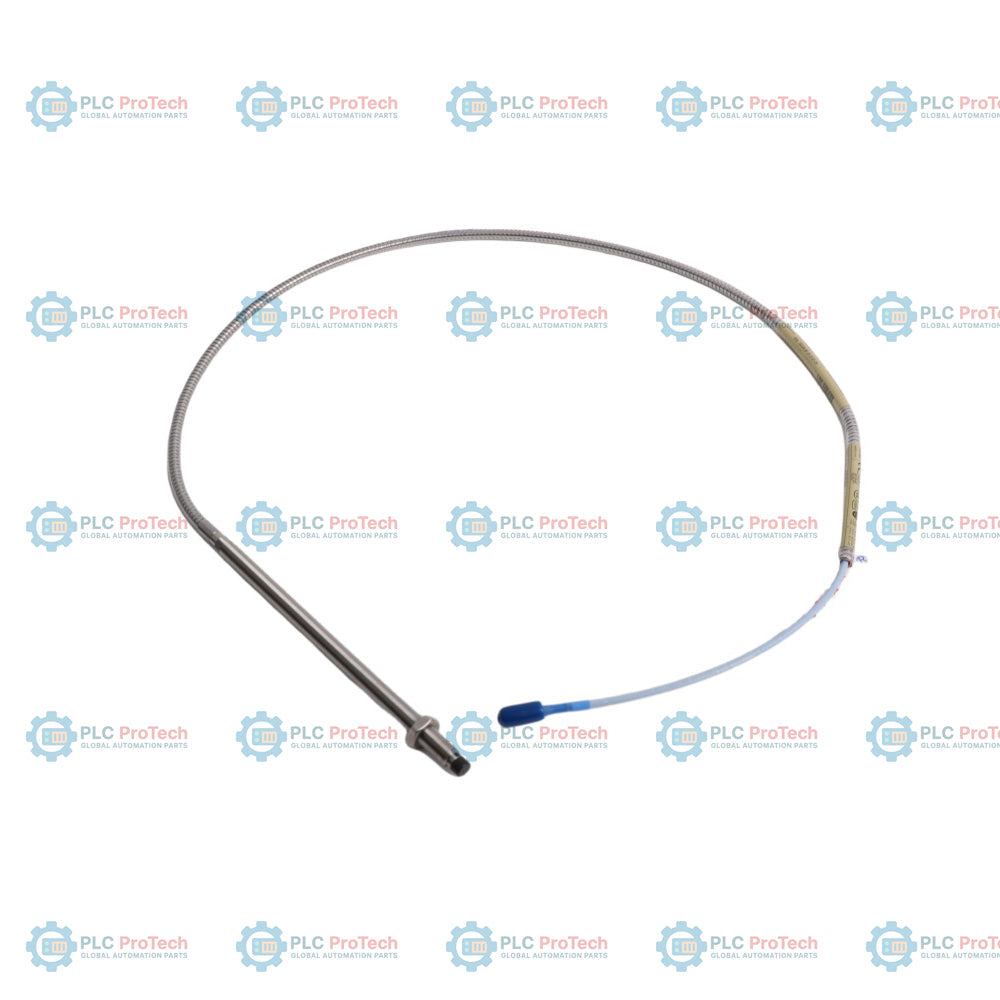

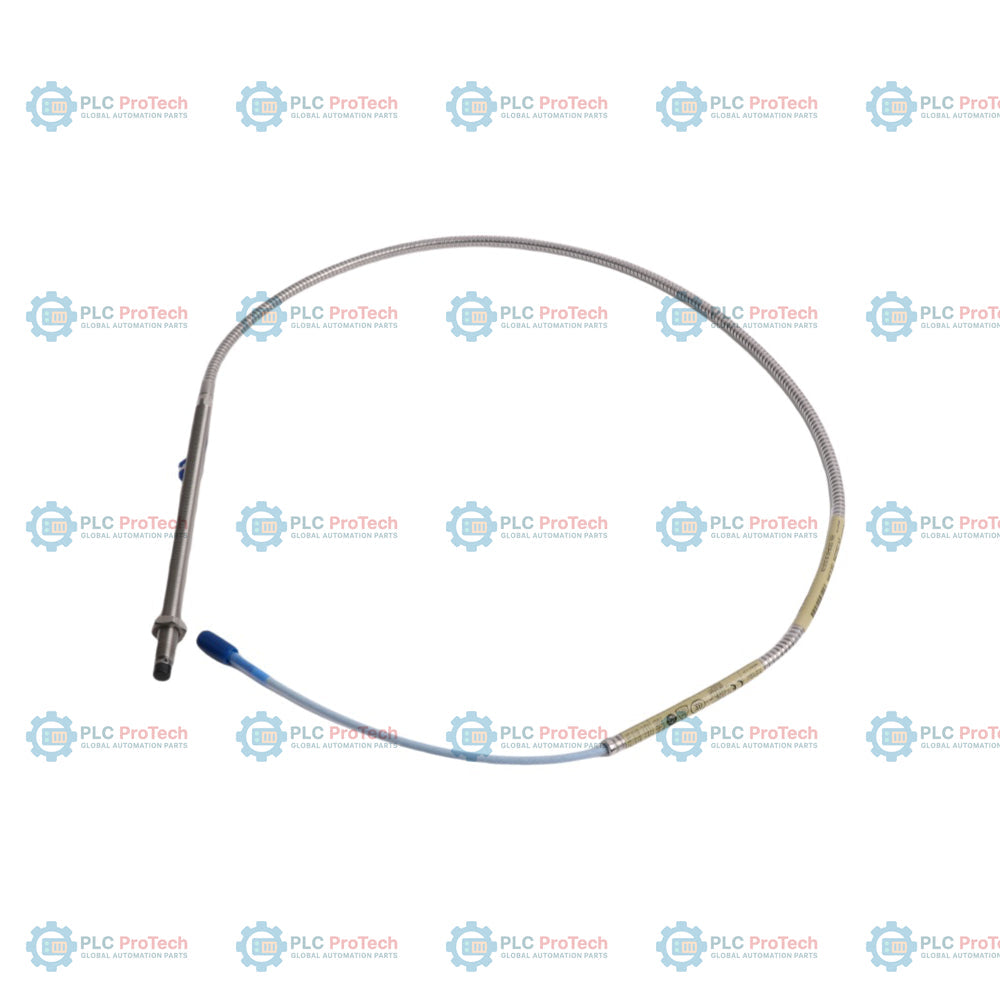

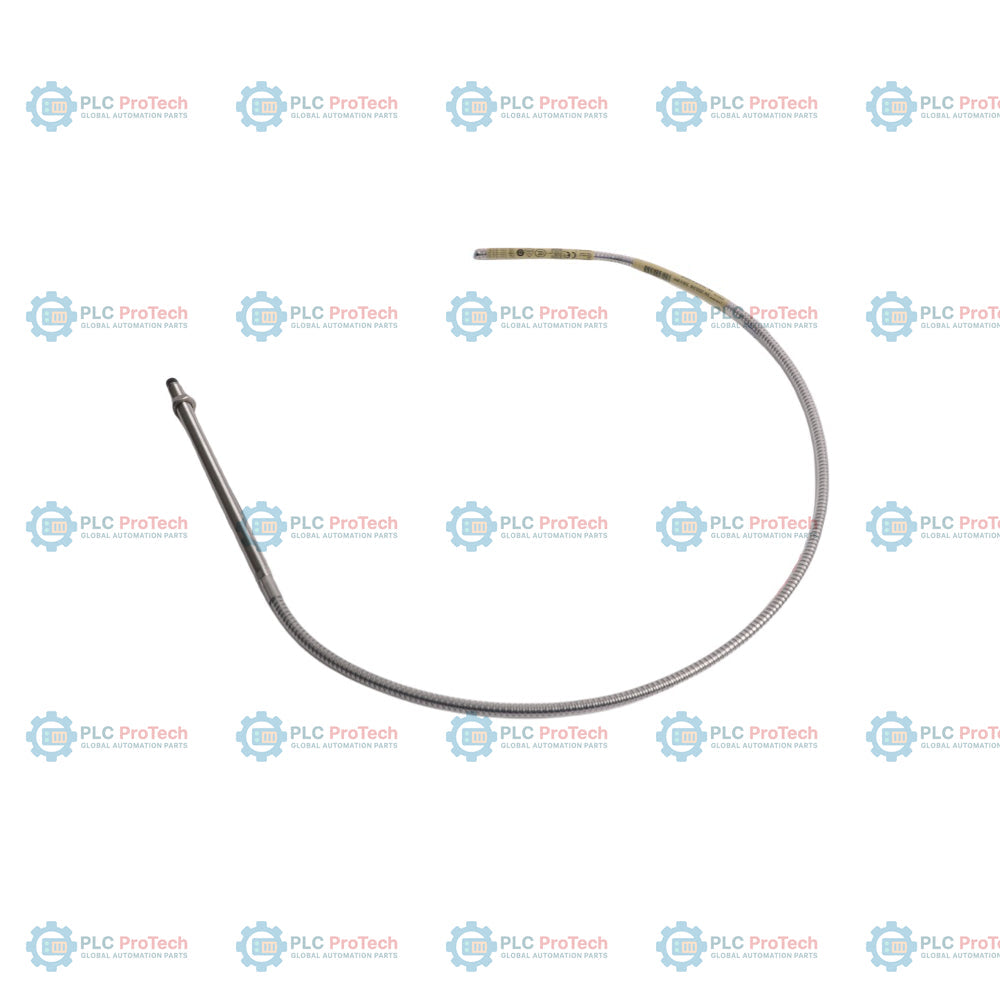

Sonda di prossimità Bently Nevada 330104-00-18-10-01-00 3300 XL da 8 mm

Descrizione

Il corpo della sonda metrica M10 x 1 completamente filettato (opzione 00 per la lunghezza non filettata), dotato di una guaina protettiva corazzata integrata in acciaio inossidabile AISI 302 o 304 su un cavo da 1,0 metro, definisce la configurazione della sonda di prossimità 330104-00-18-10-01-00. Questa configurazione meccanica è progettata per resistere a un'usura intensa, rendendola adatta alle applicazioni in cui i cavi non corazzati sarebbero esposti a danni meccanici, abrasione o contaminazione da fluidi nelle macchine industriali.

Questa configurazione è caratterizzata da una lunghezza complessiva della custodia di 180 mm (opzione 18) e da una lunghezza totale di 1,0 metro (opzione 10). A differenza delle varianti prive di protezione fisica, la guaina corazzata protegge il cavo coassiale triassiale. Viene fornita con un connettore coassiale miniaturizzato ClickLoc e un protettore del connettore preinstallato (opzione 01) e non richiede approvazioni da parte di enti certificatori (opzione 00). Si collega a un cavo di prolunga 3300 XL compatibile e a un sensore Proximitor come parte di una catena completa di misurazione dello spostamento senza contatto.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0 mm, rendendo la custodia della sonda metrica M10 x 1 completamente filettata per la massima flessibilità di montaggio.
• L'opzione 18 fornisce una lunghezza complessiva della custodia di 180 mm con filettatura metrica standard M10 x 1.
• L'opzione 10 imposta una lunghezza totale della sonda di 1,0 metro (3,3 piedi) per il collegamento fisico del trasduttore.
• L'opzione 01 fornisce un connettore coassiale miniaturizzato ClickLoc con un protettore integrato del connettore in fluorosilicone sul cavo standard.
• L'opzione 00 indica che per questa configurazione non sono necessarie approvazioni da parte di enti certificatori.
• Un'armatura in acciaio inossidabile AISI 302 o 304 con guaina esterna in FEP protegge il cavo da tagli, abrasione e infiltrazioni di fluidi.
• Il materiale della punta in solfuro di polifenilene (PPS) resiste al degrado chimico e alle alte temperature in ambienti difficili per i macchinari.
• Il diametro della punta di 8,0 mm fornisce un intervallo lineare di 2,0 mm (80 mil) quando è abbinata a un sensore Proximitor 3300 XL compatibile.

Applicazioni

Questa sonda di prossimità viene utilizzata nei sistemi di protezione delle macchine e di monitoraggio delle condizioni. Le installazioni tipiche includono:

• Misurazione delle vibrazioni dell'albero e della posizione assiale su turbine industriali a vapore e a gas.
• Monitoraggio delle vibrazioni radiali degli alberi con cuscinetti a film fluido ad alta velocità in compressori e pompe centrifughi.
• Misurazioni dell'espansione e della custodia su grandi generatori di rete e motori elettrici.
• Rilevamento della velocità e del riferimento di fase (Keyphasor) su apparecchiature rotanti critiche.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Impostazione della distanza dal target: Posizionare la sonda a una distanza tipica di circa 1.27 mm (50 mils) per ottenere un'uscita nominale di -9 Vdc per vibrazioni radiali o per la posizione assiale intermedia.
• Coppia di serraggio della filettatura: Fissare il corpo della sonda metrico M10 x 1 utilizzando il dado di bloccaggio standard. Non superare la coppia di installazione nominale massima di 22.6 N-m (200 in-lbf).
• Raggio di curvatura del cavo: Assicurarsi che il cavo armato sia instradato con un raggio di curvatura non inferiore a 25.4 mm (1.0 in) per evitare l'affaticamento interno del conduttore triassiale.
• Collegamento del connettore: Il connettore coassiale miniaturizzato ClickLoc è del tipo "a scatto" placcato in oro. Collegare la sonda al cavo di prolunga serrando a mano. Assicurarsi che il protettore del connettore in fluorosilicone sia installato correttamente per impedire l'ingresso di umidità.
• Instradamento meccanico: Instradare il cavo armato attraverso una guaina o passerelle portacavi per proteggerlo da detriti ad alta velocità o da sollecitazioni meccaniche estreme.
