Descrizione

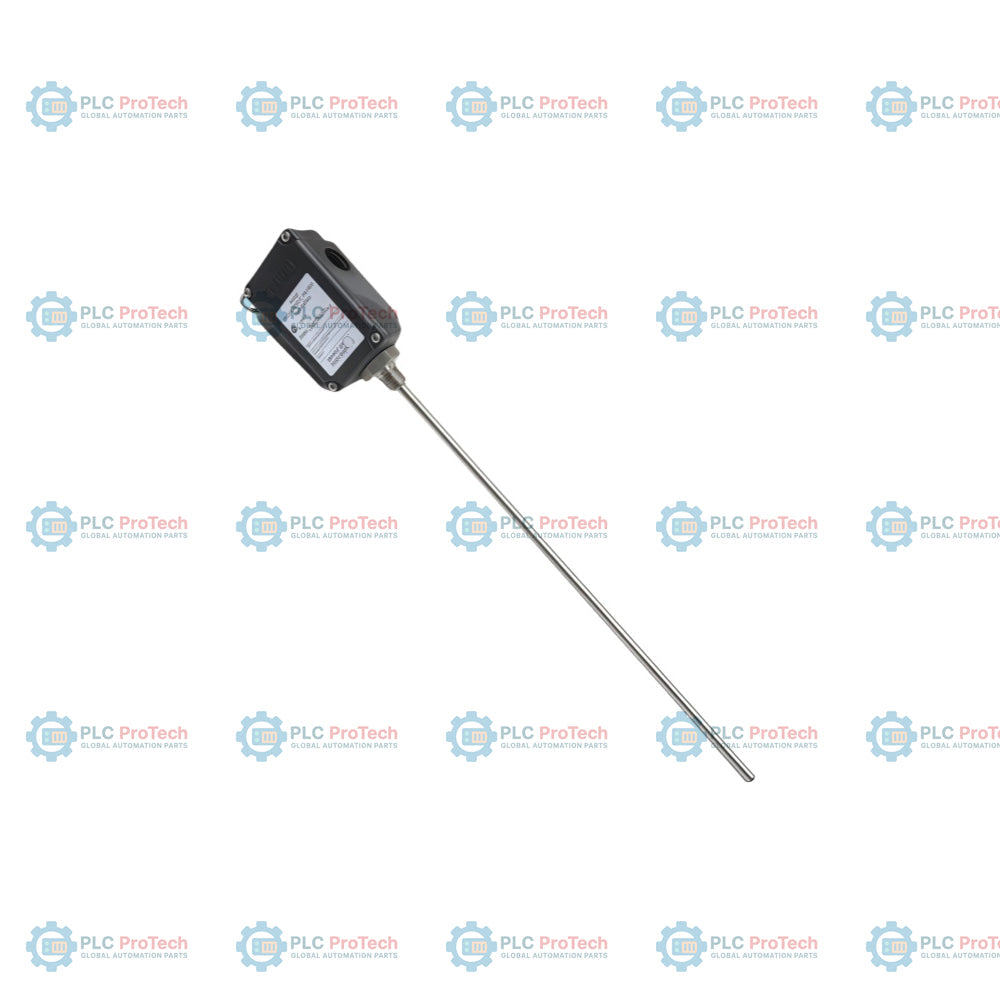

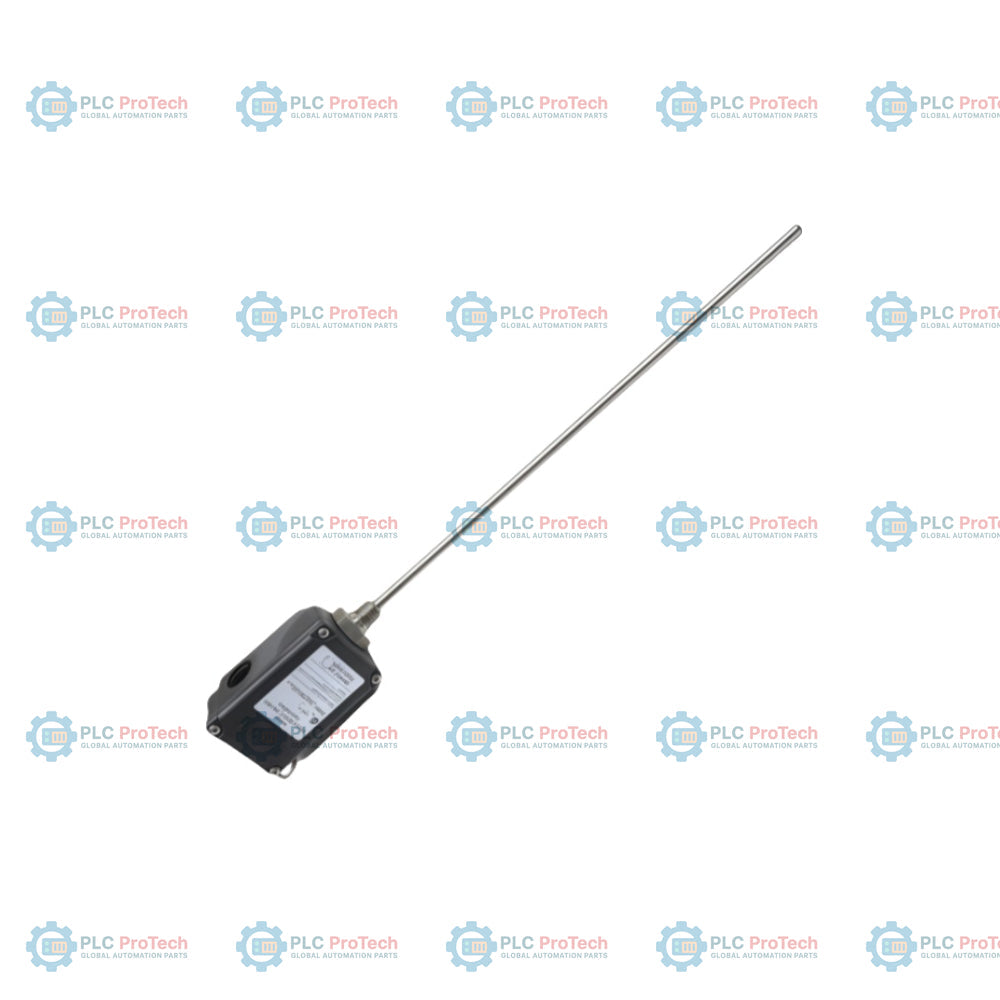

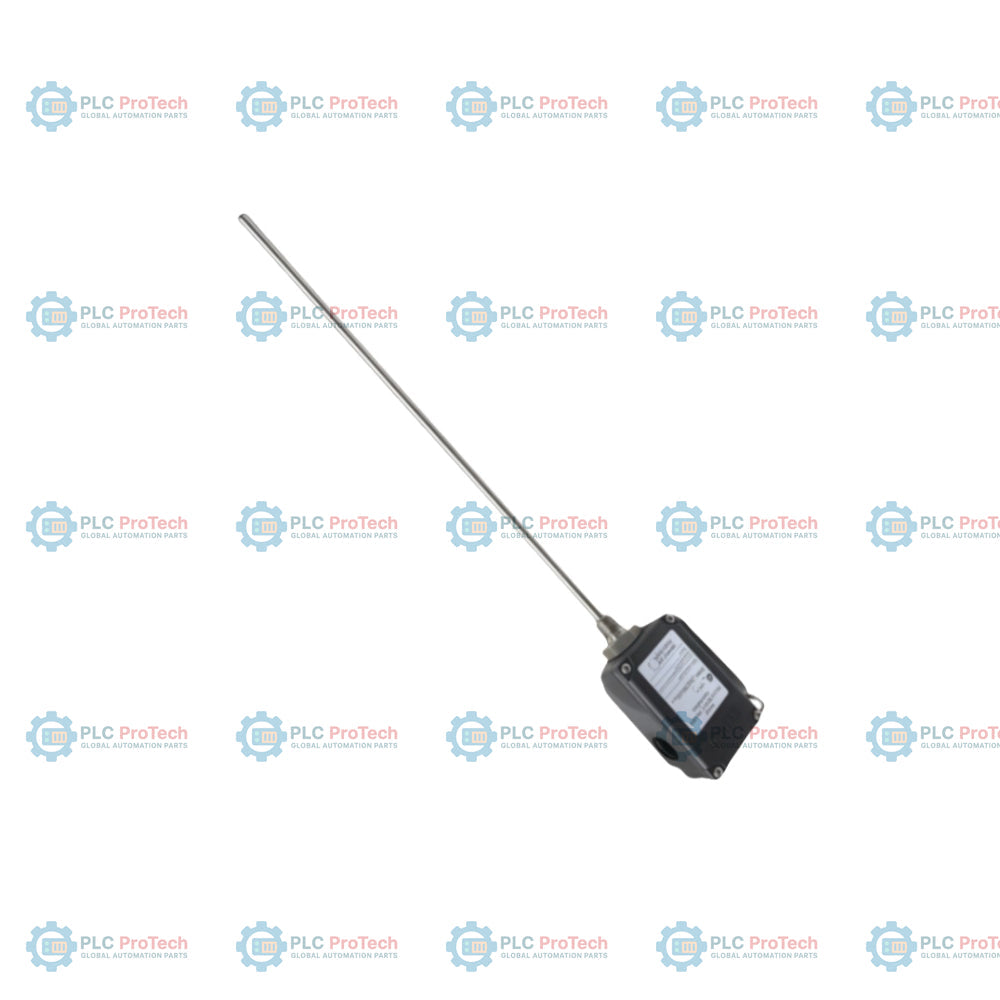

Il 32000-28-05-00-060-03-02 è un gruppo alloggiamento della sonda di prossimità metrica progettato per i sistemi trasduttore 3300 XL da 8 mm. Questa configurazione include una sonda da 8 mm con protezione del connettore (opzione 28) e un cavo della sonda da 0,5 m (opzione 05). Il gruppo è progettato per una protezione affidabile dei macchinari in ambienti che richiedono filettature di montaggio metriche, utilizzando una profondità di penetrazione della sonda di 60 mm (opzione 060) e filettature di montaggio 3/4-14 NPT (opzione 02) per un'installazione sicura. Questo gruppo alloggiamento fornisce protezione ambientale e supporto meccanico per le sonde di prossimità, comunemente utilizzate in applicazioni di macchinari rotanti critici come turbine a vapore, compressori di gas e pompe di grandi dimensioni. L'inclusione di un raccordo M20 con impugnatura della tenuta cavo (opzione 03) garantisce un instradamento sicuro del cavo e la protezione contro l'ingresso di fluidi, rendendolo adatto agli ambienti industriali standard di monitoraggio.

Caratteristiche

• Compatibilità della sonda: sonda di prossimità 3300 XL da 8 mm con protezione del connettore (opzione 28)
• Lunghezza del cavo della sonda: 0,5 m (opzione 05)
• Profondità di penetrazione della sonda: 60 mm (opzione 060)
• Raccordi: due tappi e un raccordo M20 con impugnatura della tenuta cavo per cavo armato (opzione 03)
• Filettatura di montaggio: 3/4-14 NPT (opzione 02)
• Adattatore distanziatore: nessuno specificato (opzione 00)

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale su apparecchiature rotanti
• Sistemi di protezione per turbine a vapore e a gas
• Monitoraggio di compressori centrifughi e pompe
• Ambienti di macchinari industriali pericolosi e non pericolosi

Informazioni per l'ordine

Opzione	Codice	Descrizione
Modello base	32000	Gruppo alloggiamento della sonda di prossimità metrica
A - Sonda con connettore	28	Sonda 3300 XL da 8 mm, con protezione del connettore
B - Lunghezza del cavo della sonda	05	0,5 m (20 in)
C - Lunghezza dell'adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	060	Profondità di penetrazione di 60 mm
E - Raccordi	03	Due tappi, un raccordo M20, un'impugnatura della tenuta cavo
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	32000-28-05-00-060-03-02
Compatibilità della sonda	Sonda di prossimità 3300 XL da 8 mm
Lunghezza del cavo della sonda	0.5 m
Filettatura di montaggio	3/4-14 NPT
Profondità di penetrazione	60 mm
Tipo di raccordo	Raccordo M20 con impugnatura della tenuta cavo
Materiale	Acciaio inossidabile / PPS (alloggiamento)
Peso	1,2 kg

Linee guida per l'installazione

• Installare il manicotto esterno nella carcassa della macchina prima di montare l'alloggiamento della sonda.
• Assicurarsi che il gap della sonda sia regolato secondo le specifiche del produttore per il sistema trasduttore 3300 XL prima di completare l'assemblaggio dell'alloggiamento.
• Assicurarsi che tutti i tappi dei fori inutilizzati siano installati e serrati a 0,5 N-m (5 in-lbs) per mantenere la tenuta ambientale.
• L'impugnatura della tenuta cavo M20 deve essere serrata per proteggere i cavi armati dall'umidità e dai detriti.
