Descrizione

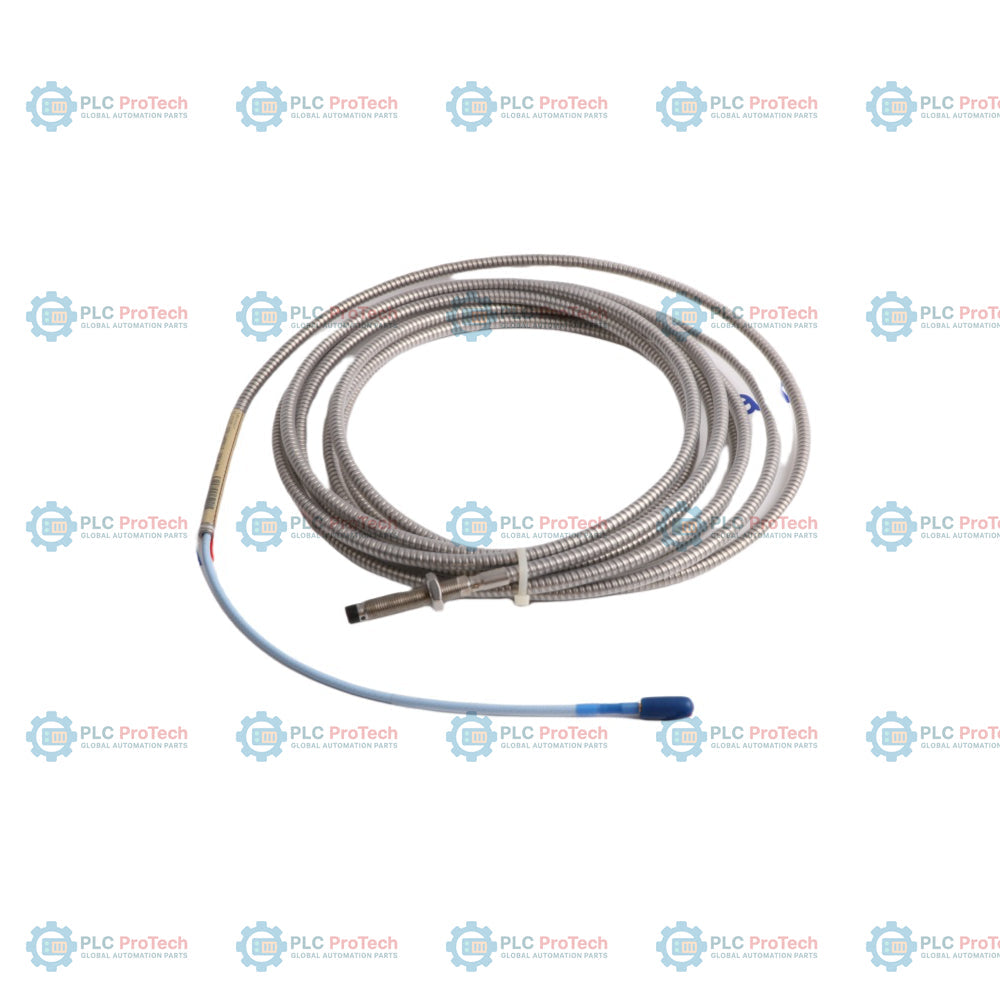

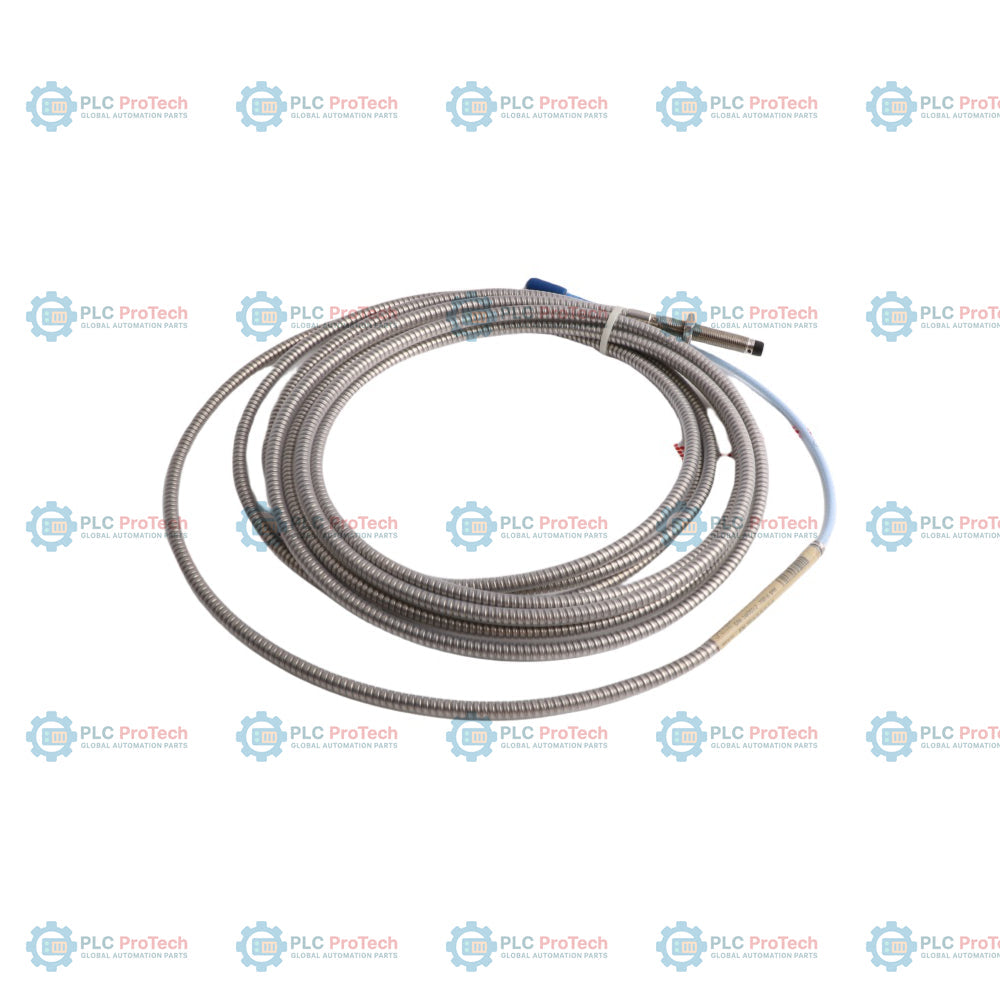

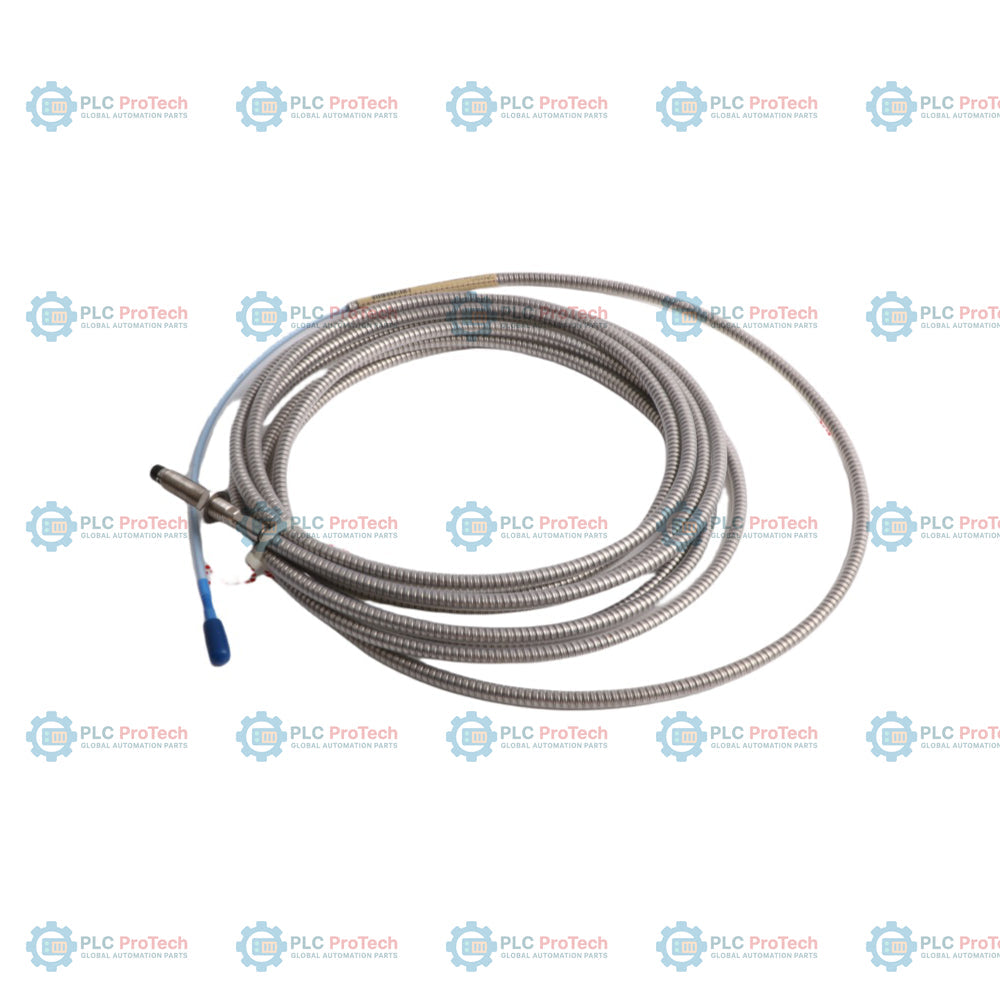

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 05 (lunghezza complessiva del corpo di 50 mm) definiscono l'ingombro metrico completamente filettato di questa sonda di prossimità 3300 XL da 8 mm armata, identificata dalla configurazione ordinabile 330104-00-05-50-02-00. Questa sonda fa parte del sistema di trasduttori a correnti parassite senza contatto, progettato per la misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti.

Questa configurazione specifica include un cavo integrale da 5,0 metri protetto da una robusta armatura flessibile in acciaio inossidabile, rendendola adatta agli ambienti in cui l'abrasione fisica o l'usura dovuta al percorso del cavo rappresentano un problema. A differenza delle varianti standard non armate o delle configurazioni con proteggi-connettore, il modello 330104-00-05-50-02-00 utilizza un connettore coassiale miniaturizzato ClickLoc (opzione 02) senza protezione esterna. È destinato alle installazioni per uso generico in cui non sono necessarie approvazioni specifiche di enti per aree pericolose (opzione 00). Deve essere abbinato esclusivamente a un sensore Proximitor da 5 metri per formare un sistema completo calibrato.

Caratteristiche

• Corpo filettato metrico M10 x 1 con armatura integrata in acciaio inossidabile per una robusta protezione fisica.
• Lunghezza non filettata pari a zero (opzione 00), che consente l'innesto completo della filettatura lungo il corpo da 50 mm (opzione 05).
• Lunghezza totale del cavo di 5,0 metri (opzione 50), progettata per il collegamento diretto ai sensori Proximitor da 5 metri.
• Connettore coassiale miniaturizzato ClickLoc (opzione 02) per il collegamento senza l'ingombro aggiuntivo di un proteggi-connettore.
• Intervallo di temperatura operativo standard da -52 °C a +177 °C (da -62 °F a +350 °F).
• Guarnizione di tenuta a pressione con O-ring in Viton tra la punta della sonda da 8 mm e il corpo.

Applicazioni

• Monitoraggio delle vibrazioni del rotore nelle turbine a vapore e a gas.
• Misurazione della posizione dell'albero e delle vibrazioni radiali nelle turbine idroelettriche.
• Monitoraggio della spinta assiale nei compressori industriali ad alta velocità.
• Monitoraggio del movimento dell'albero del riduttore e dell'espansione relativa tra albero e carcassa.
• Protezione dei gruppi rotanti di macchinari pesanti in aree dello stabilimento non pericolose.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Durante l'installazione, mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) sul cavo armato per evitare di danneggiare gli strati triaxiali interni.
• Assicurarsi che la punta della sonda sia distanziata da qualsiasi elemento metallico strutturale adiacente, diverso dall'area target, per evitare uno scostamento della calibrazione.
• Applicare una coppia di serraggio consigliata di 11,2 N-m (100 in-lb) durante il montaggio del corpo filettato della sonda M10 x 1. Non superare il limite massimo nominale di 33,9 N-m (300 in-lb).
• Questa configurazione della sonda da 5,0 metri deve essere collegata direttamente a un sensore Proximitor abbinato da 5 metri; non installare un cavo di prolunga intermedio.
• Collegare a terra il terminale della schermatura coassiale esclusivamente presso l'alloggiamento del sensore Proximitor per evitare interferenze dovute a loop di massa.

Conformità e certificazioni

Questa configurazione (Opzione 00) è destinata ad applicazioni generiche in aree non pericolose e non include certificazioni per aree pericolose, come le approvazioni ATEX, IECEx o CSA, che sarebbero altrimenti indicate dall'Opzione 05.
